ATEN VW884 4-Port 4K HDMI Output Board for VW Series

Dapat digunakan bersama VW3620 untuk memungkinkan pengalihan 4 sinyal HDMI ke 4 layar guna fleksibilitas yang optimal
Skalabilitas 4K Sejati pada 60 Hz – mendukung resolusi khusus dan memungkinkan peningkatan resolusi sinyal untuk menghasilkan gambar yang sangat jernih dan akurat, terlepas dari ukuran atau jenis layar, mulai dari LED, LCD, DLP, hingga layar besar lainnya
Mendukung HDR, HDR+, dan Dolby Vision
Seamless Switch – menyatukan berbagai format video untuk menghadirkan aliran video yang lancar, peralihan secara real-time, dan transmisi sinyal yang stabil
EDID Expert – memilih pengaturan EDID yang optimal untuk proses penyalaan yang lancar dan tampilan berkualitas terbaik
HDMI (Deep Color, True 4K); Kompatibel dengan HDCP 2.2

PRODUCT INTRO

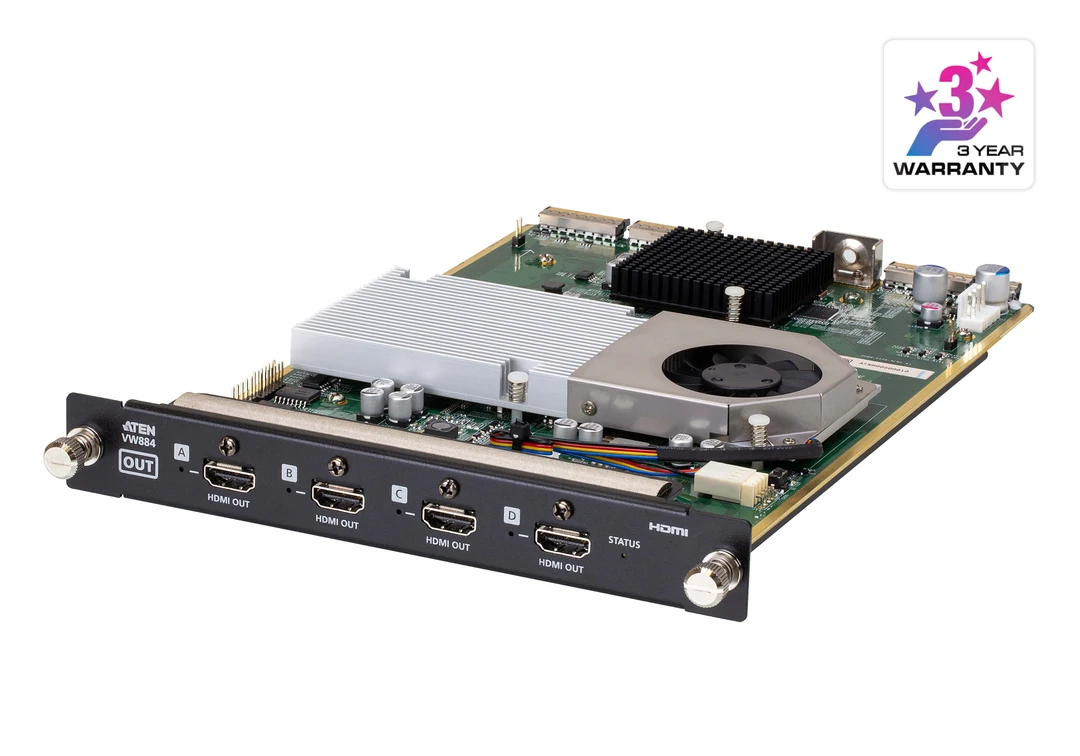

ATEN VW884 adalah 4-Port 4K HDMI Output Board untuk prosesor modular video wall ATEN VW3620. Kartu ini menyediakan empat output HDMI untuk menghubungkan prosesor ke display, sehingga sinyal dari sumber yang dikelola sistem dapat diarahkan ke beberapa layar. (Spesifikasi resmi ATEN VW884)

VW884 mendukung resolusi hingga 3840 × 2160 atau 4096 × 2160 pada 60 Hz dengan chroma 4:4:4. Kartu ini memiliki bandwidth maksimum 18 Gbps dan mendukung HDMI 3D, Deep Color, HDCP 2.2, serta Consumer Electronics Control (CEC).

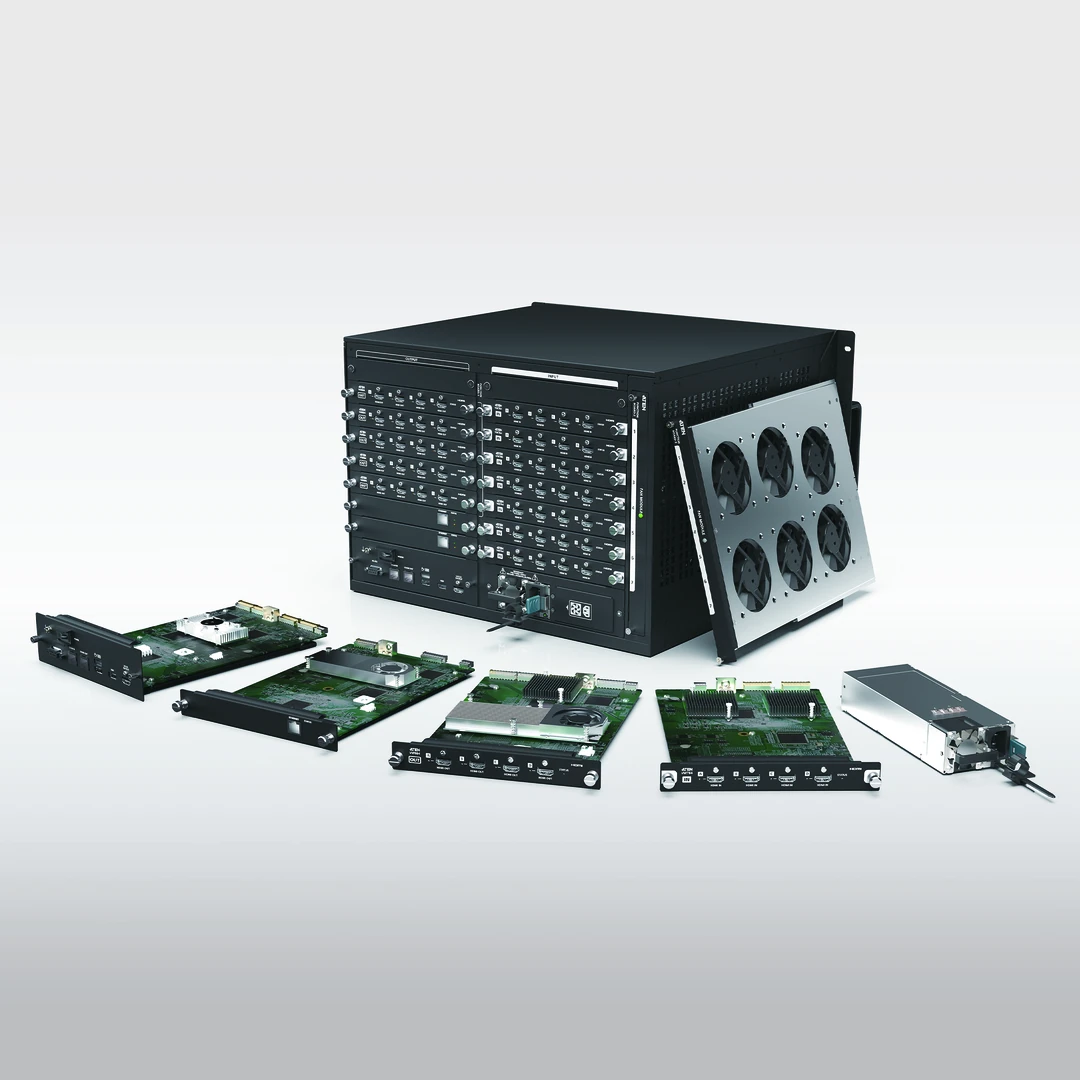

Saat digunakan dengan VW3620, VW884 dapat menjadi bagian dari sistem video wall yang mengatur tampilan pada beberapa display. Prosesor mendukung pengaturan resolusi khusus dan upscaling untuk menyesuaikan konten dengan ukuran atau jenis layar yang digunakan, termasuk layar LED, LCD, dan DLP.

VW884 juga mendukung pemasangan hot-swap pada sistem yang kompatibel, sehingga kartu dapat dipasang atau diganti untuk membantu pemeliharaan sistem. Fungsi dan konfigurasi akhir bergantung pada prosesor VW3620 serta perangkat display yang digunakan.

Secara keseluruhan, ATEN VW884 merupakan kartu output HDMI 4K untuk memperluas konektivitas display pada sistem video wall modular berbasis VW3620.

APLIKASI / USE CASE

1. Video Wall di Control Room
VW884 menyediakan empat output HDMI dari prosesor VW3620 menuju display di control room.
Konten dari beberapa sumber yang dikelola prosesor dapat diatur untuk ditampilkan pada susunan layar sesuai kebutuhan operator.

2. Command Center
Command center dapat menggunakan VW884 untuk menghubungkan VW3620 ke display yang menampilkan peta, dashboard, kamera, dan informasi operasional.
Resolusi 4K mendukung tampilan konten beresolusi tinggi pada display yang kompatibel.

3. Pusat Pemantauan Keamanan
VW884 dapat menghubungkan output prosesor ke layar pemantauan di pusat keamanan.
Sumber video dan tata letak tampilan dikelola melalui VW3620 yang menjadi bagian dari sistem.

4. Network Operations Center (NOC)
Pada NOC, VW884 dapat mengirimkan output dari VW3620 ke beberapa display untuk menampilkan dashboard jaringan, status server, dan informasi operasional.

5. Broadcast dan Produksi
VW884 dapat digunakan untuk menghubungkan prosesor video wall ke display preview atau layar pemantauan di ruang produksi.
Output HDMI 4K mendukung sistem layar yang memerlukan detail gambar tinggi.

6. Digital Signage Skala Besar
Pada instalasi signage berbasis video wall, VW884 menyediakan koneksi output dari VW3620 ke display.
Prosesor dapat mengatur susunan konten dan tampilan berdasarkan rancangan instalasi.

7. Auditorium dan Venue Acara
VW884 dapat menghubungkan VW3620 ke display besar atau susunan layar di auditorium dan venue acara.
Sistem dapat digunakan untuk menampilkan materi presentasi, visual acara, atau informasi kepada audiens.

8. Museum dan Exhibition
Dalam instalasi pameran, VW884 dapat menjadi bagian dari sistem yang mengirimkan konten dari VW3620 ke beberapa display.
Konfigurasi layar dapat disesuaikan dengan desain area dan kebutuhan penyajian konten.

9. Ruang Rapat Eksekutif
VW884 dapat menghubungkan prosesor video wall ke beberapa display di ruang rapat yang menggunakan tampilan berskala besar.
Konten presentasi dan informasi dari sumber yang dikelola VW3620 dapat ditampilkan pada layar sesuai konfigurasi sistem.

10. Instalasi Video Wall Multi-Display
VW884 cocok untuk sistem yang membutuhkan beberapa koneksi output HDMI dari prosesor VW3620 ke display.
Untuk hasil yang sesuai, resolusi, kompatibilitas HDCP, jarak kabel HDMI, dan kemampuan display perlu diperhatikan dalam perancangan sistem.

Selling Point Utama

ATEN VW884 menambahkan empat output HDMI 4K ke prosesor modular video wall VW3620. Kartu ini mendukung hingga 4K @ 60 Hz dengan chroma 4:4:4 dan HDCP 2.2 untuk instalasi multi-display yang memerlukan kualitas gambar tinggi.
Keunggulan utamanya:

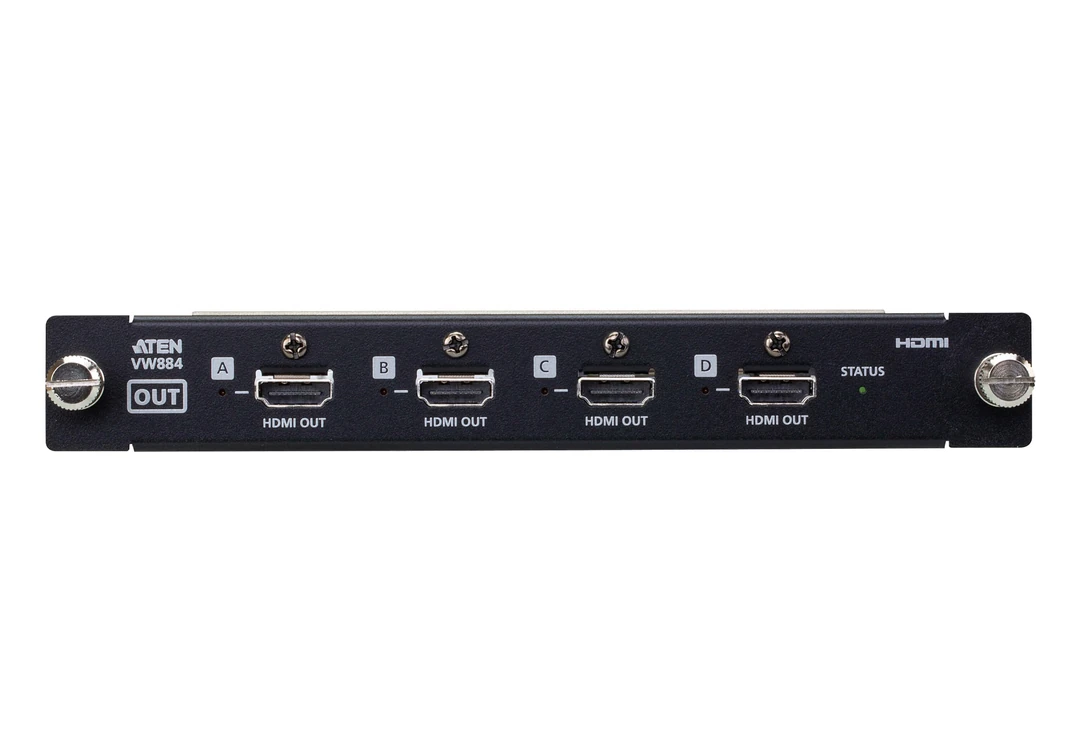

- Empat output HDMI Type-A
- Dirancang untuk digunakan dengan prosesor video wall ATEN VW3620
- Mendukung resolusi hingga 3840 × 2160 dan 4096 × 2160 @ 60 Hz (4:4:4)
- Bandwidth maksimum 18 Gbps
- Mendukung HDMI 3D dan Deep Color
- Kompatibel dengan HDCP 2.2
- Mendukung Consumer Electronics Control (CEC)
- Mendukung pemasangan hot-swap pada sistem yang kompatibel
- Mendukung konfigurasi display berbasis LED, LCD, dan DLP melalui sistem VW3620
VW884 relevan untuk video wall di control room, command center, pusat pemantauan, NOC, broadcast, digital signage, auditorium, exhibition, dan instalasi AV multi-display berbasis VW3620.

VW884 adalah papan output HDMI 4K dengan 4 port yang dirancang untuk bekerja bersama Prosesor Dinding Video Modular VW3620 guna memungkinkan pengalihan 4 sinyal HDMI ke 4 layar, sehingga memenuhi persyaratan dinding video yang semakin ketat dalam aplikasi-aplikasi yang sangat penting. Dengan dukungan Seamless Switch™, VW884 memungkinkan peralihan video secara real-time dan transmisi sinyal yang stabil. Teknologi EDID Expert™ memungkinkan pemilihan pengaturan EDID yang optimal untuk proses penyalaan yang lancar, tampilan berkualitas tinggi, dan penggunaan resolusi video terbaik di berbagai layar.

Scaler True 4K terintegrasi dalam VW884 untuk menangani berbagai resolusi video. Selain itu, VW884 mendukung pemasangan hot-swappable untuk memberikan fleksibilitas dan efisiensi yang tinggi bagi integrator sistem dalam hal pemeliharaan.

Dapat digunakan bersama VW3620 untuk memungkinkan pengalihan 4 sinyal HDMI ke 4 layar guna fleksibilitas yang optimal
Skalabilitas 4K Sejati pada 60 Hz – mendukung resolusi khusus dan memungkinkan peningkatan resolusi sinyal untuk menghasilkan gambar yang sangat jernih dan akurat, terlepas dari ukuran atau jenis layar, mulai dari LED, LCD, DLP, hingga layar besar lainnya
Mendukung HDR, HDR+, dan Dolby Vision
Seamless Switch – menyatukan berbagai format video untuk menghadirkan aliran video yang lancar, peralihan secara real-time, dan transmisi sinyal yang stabil
EDID Expert – memilih pengaturan EDID yang optimal untuk proses penyalaan yang lancar dan tampilan berkualitas terbaik
HDMI (Deep Color, True 4K); Kompatibel dengan HDCP 2.2
Mendukung pemasangan yang dapat diganti saat sistem berjalan (hot-swappable) untuk fleksibilitas integrasi sistem yang tinggi dan efisiensi pemeliharaan
Kecepatan output disesuaikan dengan kecepatan input untuk mencegah keterlambatan dan pembekuan, sehingga memastikan tampilan video yang stabil dan lancar
Kontrol Perangkat Elektronik Konsumen (CEC)

Interfaces	4 x HDMI Type A Female (Black)
Impedance	100 Ω
Max. Distance	Up to 5.0m
Max. Data Rate	18.0 Gbps (6.0 Gbps Per Lane)
Max. Pixel Clock	600 MHz
Compliance	HDMI (3D, Deep Color, 4K) HDCP 2.2 Compatible Consumer Electronics Control (CEC)
Max. Resolution	4096x2160/3840x2160@60Hz (4:4:4)
Power Consumption	54.72W:257BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Operating Temperature	0 - 40°C
Storage Temperature	-20 - 60°C
Humidity	0 - 80% RH, Non-Condensing
Housing	Metal
Weight	0.92 kg ( 2.03 lb )
Dimensions (L x W x H)	19.30 x 27.10 x 2.74 cm (7.6 x 10.67 x 1.08 in.)
Carton Lot	4 pcs
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
