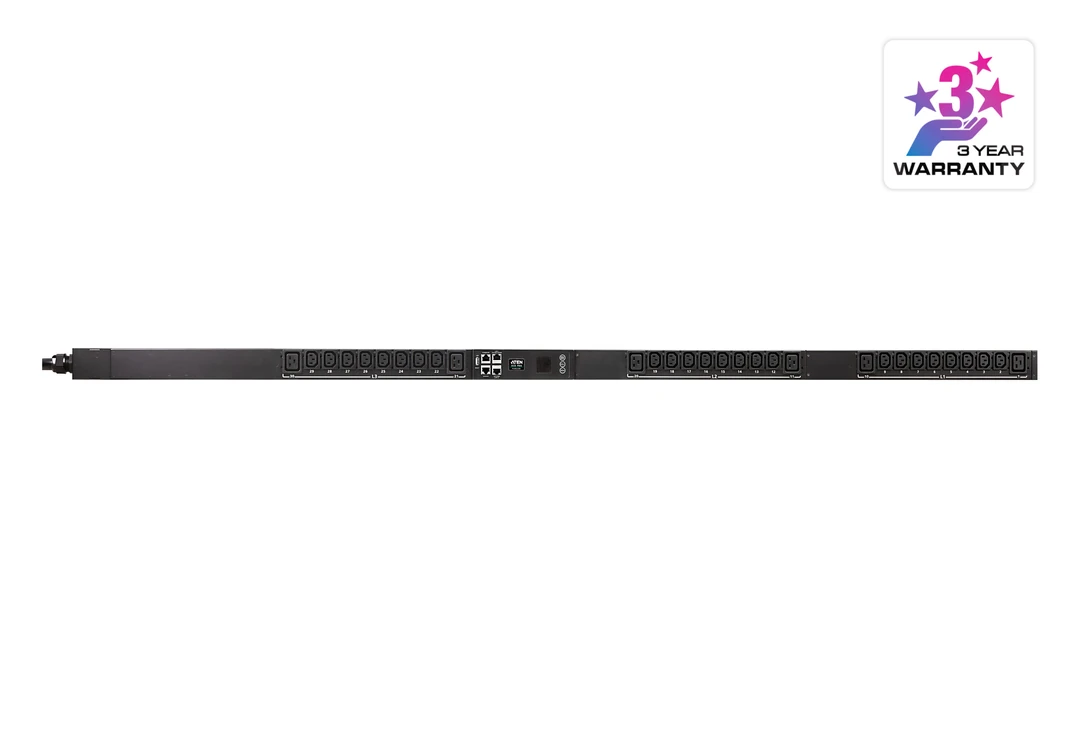

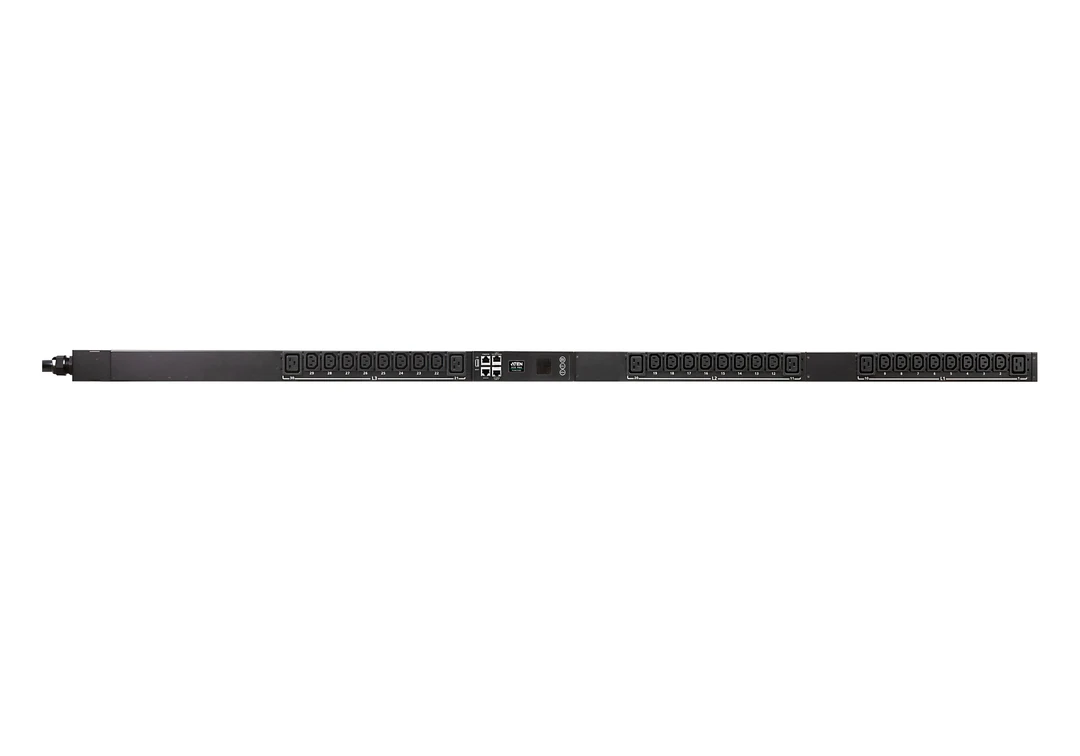

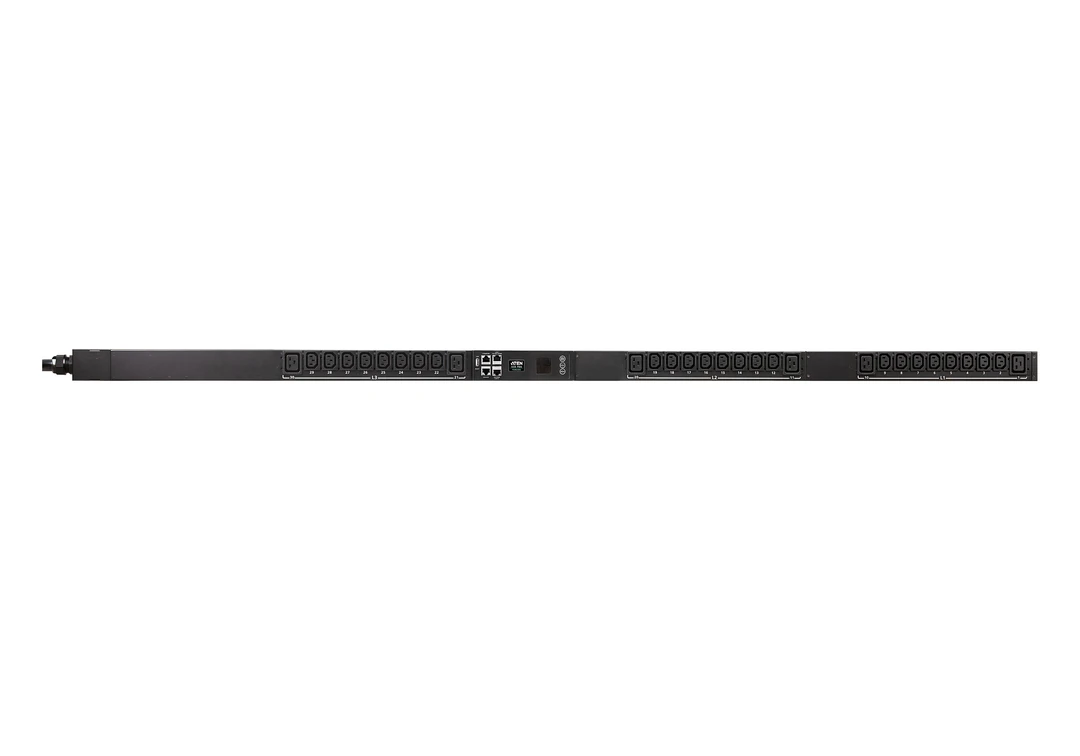

ATEN PG96230 20A/16A 30-Outlet 3-Phase Switched eco PDU

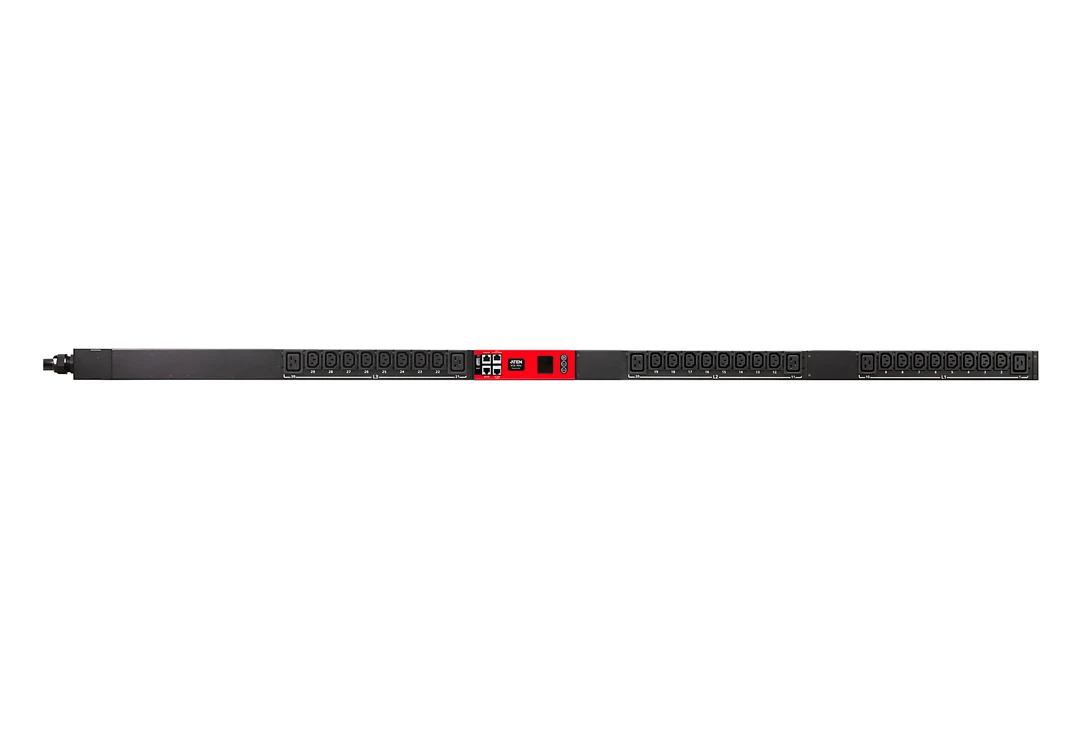

PG96230G with Red LCD Console Panel Sticker

Setiap unit PG PDU dilengkapi dengan 6 buah soket IEC 60320 C19 dan 24 buah soket IEC 60320 C13 dalam wadah rak berukuran 0U

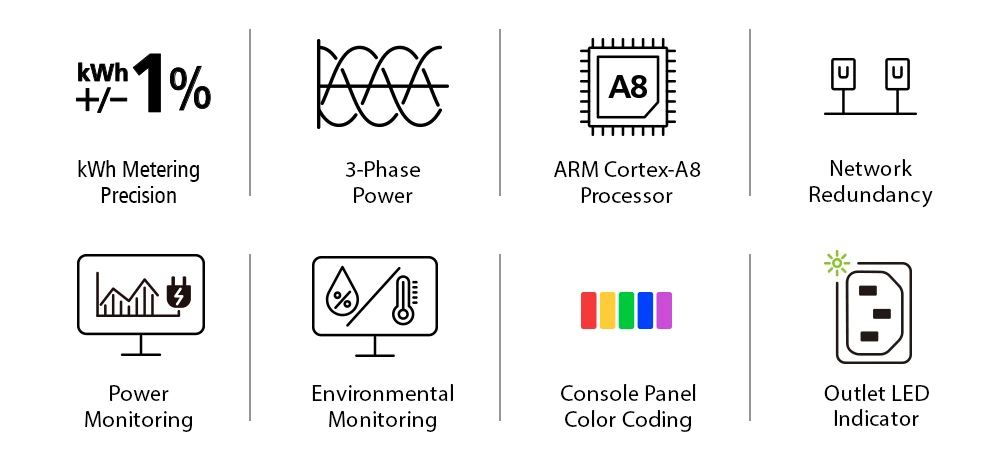

Prosesor ARM Cortex-A8 untuk metode pengendalian yang fleksibel melalui LAN / COM / USB / port sensor lingkungan serta pemantauan yang ditingkatkan melalui konsol LCD
Instalasi yang dapat diperluas – Memungkinkan penghubungan hingga 64 unit PDU secara berurutan
Relai hemat energi memungkinkan operator mengendalikan aliran arus dalam jumlah besar dengan konsumsi energi yang lebih rendah
Pengukuran kWh yang akurat (+/-1%) untuk membina kebiasaan konsumsi daya yang lebih baik, menetapkan patokan, dan memantau inisiatif

PRODUCT INTRO

ATEN PG96230 adalah 30-Outlet 3-Phase Switched eco PDU untuk mendistribusikan dan mengendalikan daya pada perangkat di rack. Unit berformat 0U ini memiliki 24 outlet IEC C13 dan 6 outlet IEC C19, sehingga dapat dipasang di sisi rack tanpa menggunakan ruang perangkat di bagian depan rack.

Setiap outlet dapat dikendalikan melalui fitur outlet switching. PG96230 juga memantau arus, tegangan, power factor (PF), dan konsumsi energi kWh pada tingkat bank dengan akurasi pengukuran hingga ±1%. Informasi ini membantu administrator memantau penggunaan daya dan merencanakan kapasitas listrik untuk perangkat rack.

PG96230 tersedia dalam beberapa varian dengan konfigurasi input listrik yang berbeda. PG96230B dan PG96230B2 menggunakan input 208 V tiga fase Delta dengan konektor NEMA yang berbeda, sedangkan PG96230G menggunakan input 400/230 V tiga fase Star. Ketiganya memiliki susunan outlet yang sama, tetapi tegangan dan batas arusnya berbeda. Pemilihan varian perlu disesuaikan dengan instalasi listrik dan konektor yang tersedia di lokasi.

Untuk pemantauan dan pengelolaan, PDU ini menyediakan konektivitas jaringan serta port sensor lingkungan. Sensor ATEN yang kompatibel dapat digunakan untuk memantau kondisi rack, seperti suhu, kelembapan, aliran udara, tekanan diferensial, dan kebocoran. PG96230 juga dapat diintegrasikan dengan perangkat lunak ATEN eco DC untuk pemantauan daya dan data lingkungan.

PG96230 mendukung cascade hingga 64 unit PDU, sehingga dapat digunakan untuk mengembangkan sistem distribusi daya pada instalasi rack berskala besar. Fitur switching, pemantauan energi, dan sensor lingkungan menjadikannya sesuai untuk ruang server dan data center dengan kepadatan perangkat tinggi.

Secara keseluruhan, ATEN PG96230 merupakan solusi PDU tiga fase yang menggabungkan 30 outlet, pengendalian outlet, pemantauan daya tingkat bank, dan konektivitas sensor lingkungan dalam desain rack 0U. Spesifikasi produk dirujuk dari halaman resmi ATEN. (ATEN PG96230)

APLIKASI / USE CASE

1. Data Center
PG96230 dapat mendistribusikan daya tiga fase ke server, storage, switch jaringan, dan perangkat lain di dalam rack.Pemantauan arus, tegangan, PF, dan kWh membantu tim fasilitas dan TI mengawasi beban daya.

2. Server Room Perusahaan
PDU ini dapat dipasang di sisi rack untuk menyuplai daya ke perangkat server tanpa menggunakan ruang pemasangan di bagian depan.
Outlet switching membantu administrator mengendalikan daya perangkat yang terhubung sesuai kebutuhan operasional.

3. Rack Jaringan
PG96230 dapat menyuplai daya ke router, switch, firewall, dan perangkat jaringan lain yang menggunakan konektor IEC C13 atau C19.
Pemantauan daya tingkat bank mendukung pengawasan beban listrik pada rack jaringan.

4. Rack dengan Kepadatan Perangkat Tinggi
Kombinasi 24 outlet C13 dan 6 outlet C19 membantu melayani berbagai perangkat IT dalam satu unit PDU.
Konfigurasi 0U juga memungkinkan PDU dipasang di sisi rack untuk menghemat ruang pemasangan perangkat.

5. Colocation dan Managed Hosting
PG96230 dapat digunakan sebagai bagian dari infrastruktur distribusi daya pada fasilitas colocation atau managed hosting.
Pemantauan energi dan kendali outlet mendukung pengelolaan operasional rack yang menampung berbagai perangkat pelanggan.

6. Pemantauan Konsumsi Energi
Pengukuran arus, tegangan, PF, dan kWh pada tingkat bank dapat membantu administrator memahami pola konsumsi daya rack.
Data tersebut dapat digunakan untuk menyusun baseline pemakaian dan mendukung perencanaan kapasitas listrik.

7. Pemantauan Lingkungan Rack
Port sensor lingkungan dapat digunakan bersama sensor ATEN yang kompatibel untuk memantau suhu, kelembapan, aliran udara, tekanan diferensial, atau kebocoran.
Pemantauan ini membantu tim fasilitas mengetahui perubahan kondisi di sekitar rack.

8. Instalasi Banyak Rack
Fitur cascade memungkinkan hingga 64 unit PDU dihubungkan dalam satu instalasi.
Konfigurasi ini dapat digunakan untuk memperluas distribusi daya dan pemantauan pada data center atau ruang server dengan banyak rack.

9. Fasilitas dengan Pengelolaan Terpusat
PG96230 dapat dipantau menggunakan perangkat lunak ATEN eco DC yang kompatibel untuk melihat informasi daya dan kondisi lingkungan PDU.
Pengelolaan terpusat dapat membantu tim operasional mengawasi beberapa unit dari satu sistem.

10. Rack dengan Infrastruktur Listrik Tiga Fase
PG96230 ditujukan untuk instalasi yang menyediakan daya tiga fase. Varian B, B2, atau G dapat dipilih berdasarkan tegangan, konfigurasi Delta atau Star, serta tipe konektor input yang tersedia.

Selling Point Utama
ATEN PG96230 menyediakan distribusi dan kendali daya tiga fase melalui 30 outlet dalam desain rack 0U. PDU ini mendukung outlet switching, pemantauan daya tingkat bank, dan koneksi sensor lingkungan untuk membantu pengelolaan rack.
Keunggulan utamanya:
- 30 outlet: 24 IEC C13 dan 6 IEC C19
- Desain 0U untuk pemasangan di sisi rack
- Outlet dapat dikendalikan melalui fitur switching
- Pemantauan arus, tegangan, PF, dan kWh pada tingkat bank
- Akurasi pengukuran daya hingga ±1%
- Konektivitas jaringan dan port sensor lingkungan
- Mendukung sensor ATEN yang kompatibel untuk pemantauan kondisi rack
- Dapat di-cascade hingga 64 unit PDU
- Kompatibel dengan perangkat lunak ATEN eco DC
- Tersedia dalam varian input tiga fase Delta dan Star
PG96230 relevan untuk data center, server room, rack jaringan, fasilitas colocation, dan instalasi IT dengan kepadatan perangkat tinggi yang memerlukan distribusi daya tiga fase serta pemantauan rack.

Dalam menjaga kelancaran operasional di pusat data atau ruang server, efisiensi energi yang berkelanjutan dapat menjadi faktor penentu. Penerapan manajemen daya yang efektif sering kali melibatkan perbaikan baik pada tingkat perangkat keras maupun perangkat lunak. Seiring dengan meningkatnya tren penggunaan daya 3-fasa karena efisiensinya dalam menghasilkan, mentransfer, dan mendistribusikan listrik, ATEN memperkenalkan seri PDU PG terbarunya, yang tersedia dalam konfigurasi soket IEC, yang dirancang dengan housing rak 0U untuk mengakomodasi permintaan daya yang semakin meningkat bagi peralatan TI dengan kepadatan tinggi di ruang server dan pusat data. Setiap PDU PG96230, yang memanfaatkan prosesor ARM-Cortex A8, dilengkapi dengan 30 port outlet yang mampu beroperasi pada tegangan lebih tinggi, menyalakan semua peralatan yang terhubung dalam waktu kurang dari 10 detik setelah dicolokkan, serta memberikan data penggunaan energi dalam satuan kWh yang paling akurat (+/-1%) untuk kebiasaan konsumsi daya yang lebih baik, patokan, serta pelacakan inisiatif. Dengan mempertimbangkan penghematan energi, PG96230 dirancang untuk memungkinkan konsumsi energi yang lebih rendah demi praktik terbaik dalam infrastruktur jaringan, sekaligus mendorong pengurangan emisi CO₂ hingga 70,65 kg (setara dengan konsumsi daya 131,4 kW), pengurangan biaya listrik, dan penurunan pajak karbon yang harus dibayarkan setiap tahun.

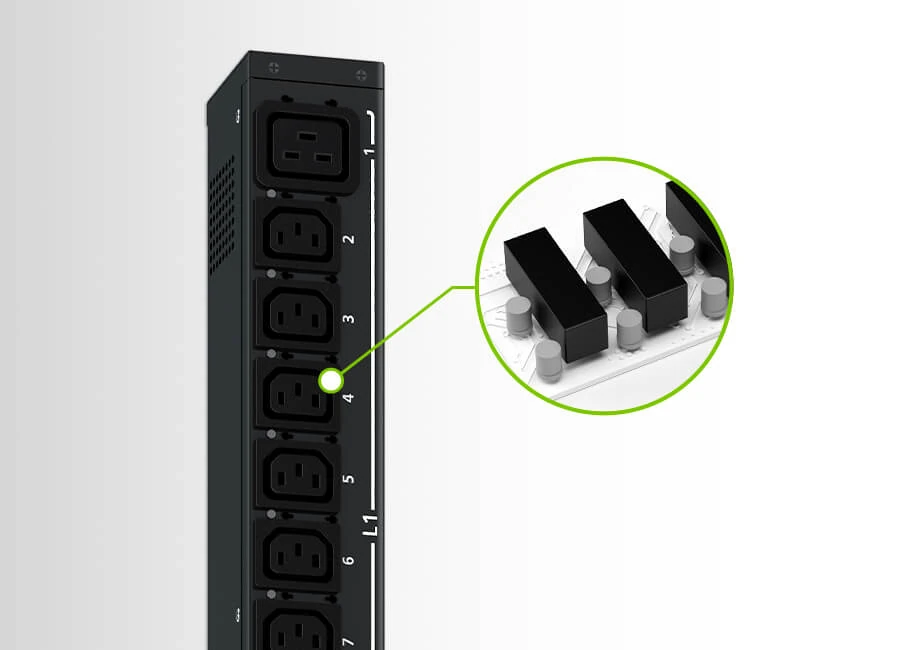

Relai Hemat Energi

Berkat relai hemat energi bawaan – sejenis sakelar elektromagnetik – pengendalian aliran arus dalam jumlah besar menjadi mudah, yang menghasilkan penghematan konsumsi daya sebesar 131,4 kW per tahun per unit PDU dengan 30 stopkontak, dibandingkan dengan model tanpa relai hemat energi. Selain itu, distribusi daya akan tetap berfungsi dan tidak terputus bahkan saat terjadi kegagalan, sehingga memungkinkan waktu operasional yang lebih baik untuk mengoptimalkan keandalan sistem.

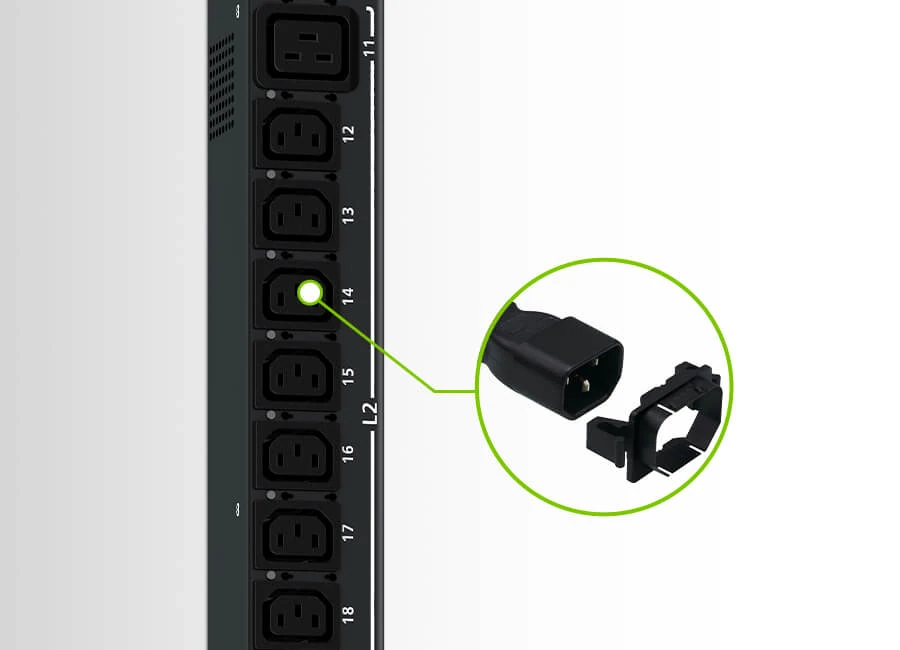

Peningkatan Sistem Penguncian yang Aman

Stopkontak dapat dilindungi dengan kunci pengaman untuk mencegah kabel daya terlepas akibat getaran atau kesalahan manusia.

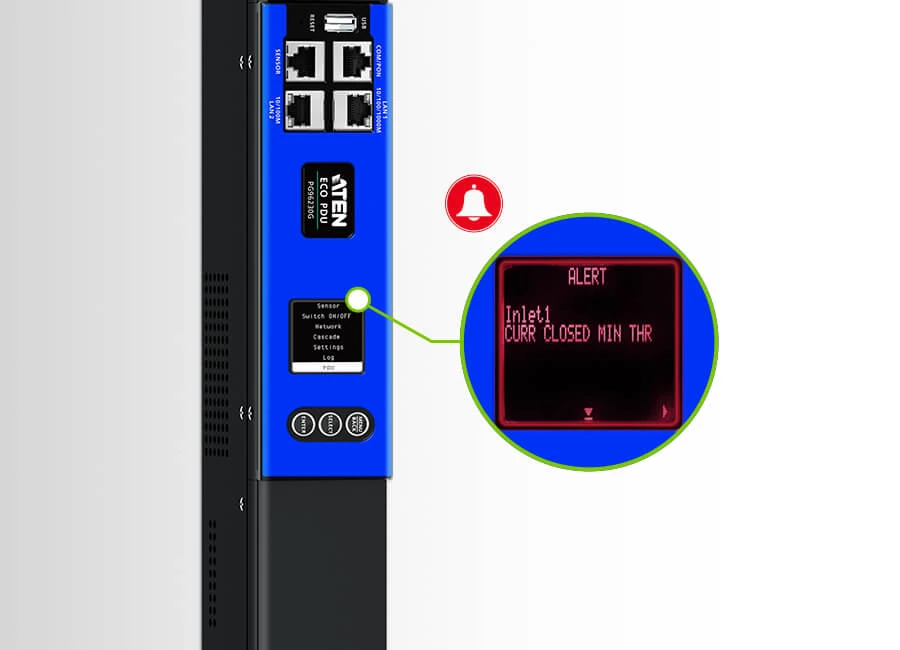

Peringatan Real-time melalui Layar LCD

Layar LCD yang menyala dapat menampilkan peringatan untuk memberi tahu pengguna mengenai kondisi daya yang tidak normal.

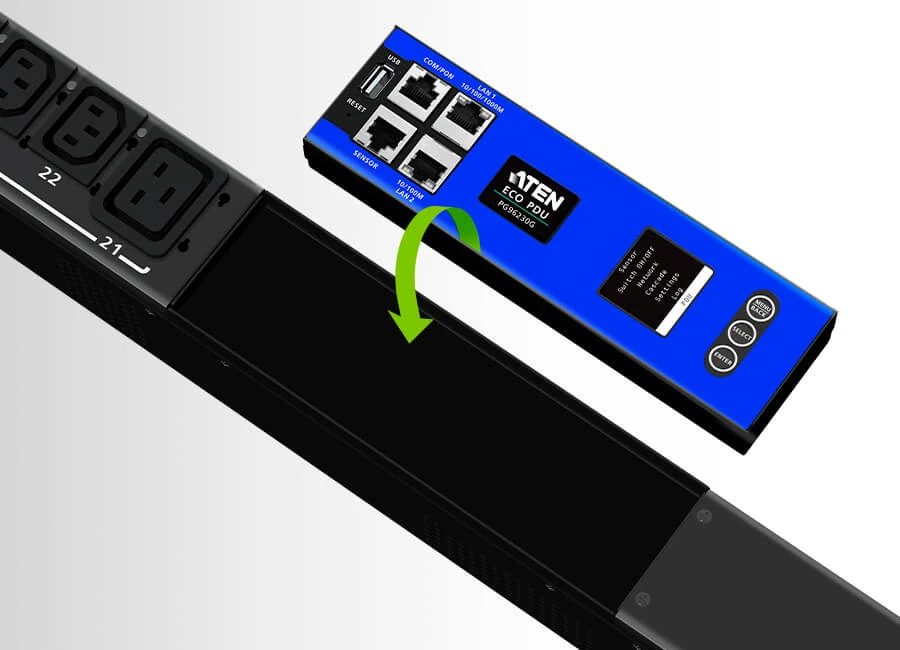

Fungsi Hot-Swappable

Panel konsol LCD ini dapat diganti saat sistem masih menyala (hot-swappable) dan dapat dilepas, diganti, atau diperbaiki tanpa perlu mematikan beban terhubung yang sangat penting.

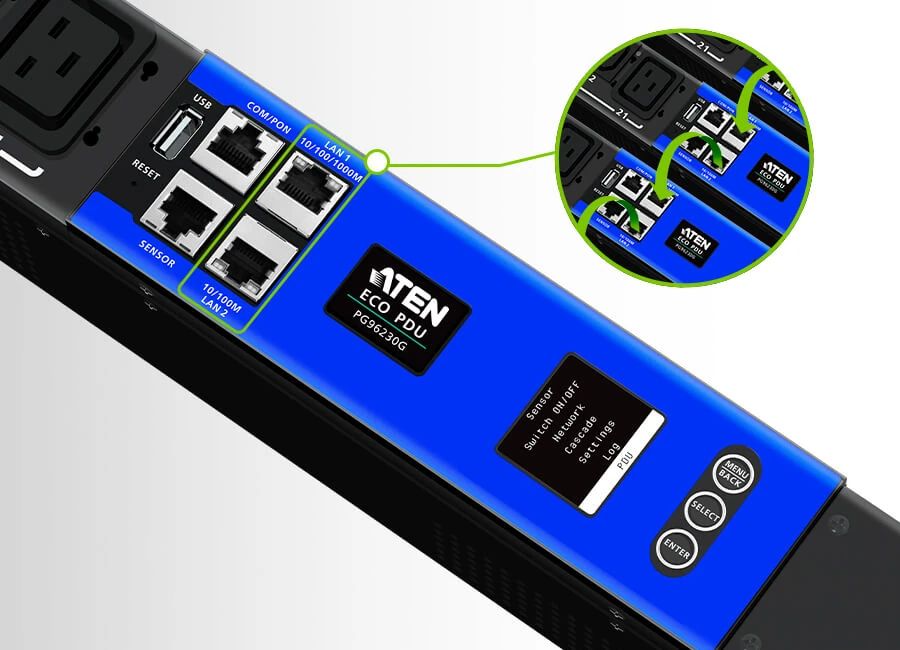

Port LAN Ganda untuk Pengaturan Jaringan yang Dapat Diperluas

PG96230 dilengkapi dengan dua port LAN (mis. Internet dan Intranet) yang mendukung koneksi Ethernet hingga 1G, dan dapat disusun secara kaskade untuk menghubungkan hingga 64 PDU, sehingga menghemat biaya pemasangan sakelar jaringan tambahan untuk mengintegrasikan koneksi jaringan sekaligus menghemat ruang rak agar dapat menampung lebih banyak peralatan TI dalam jaringan yang dapat diperluas.

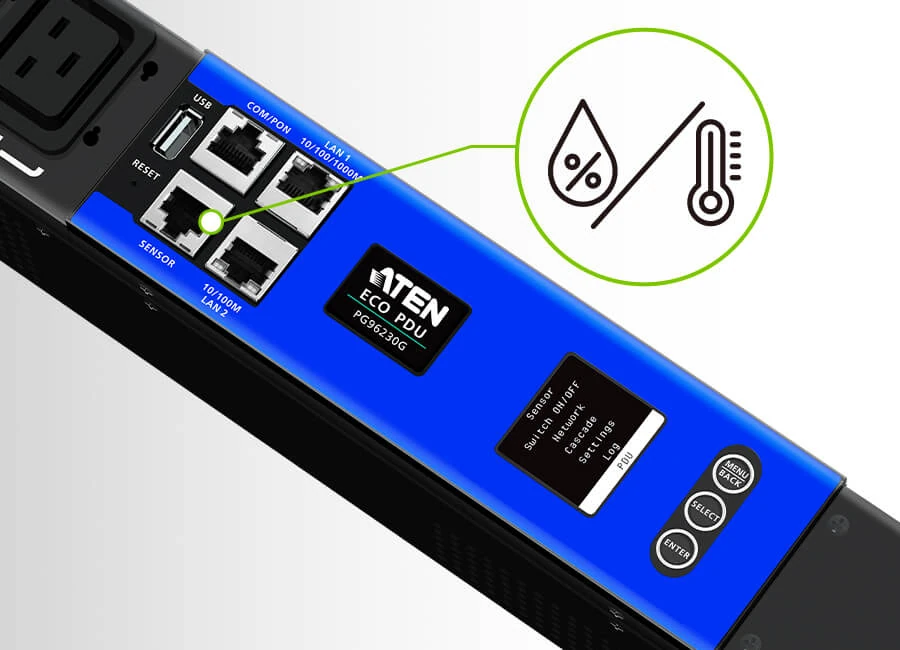

Sensor Lingkungan

Port Sensor memungkinkan konektivitas RJ-45 untuk menghubungkan atau menyambungkan secara berantai hingga 8 sensor lingkungan guna memantau dan mengelola suhu, kelembapan, aliran udara, tekanan udara diferensial, dan kebocoran, serta dilengkapi peringatan terhadap potensi ancaman.

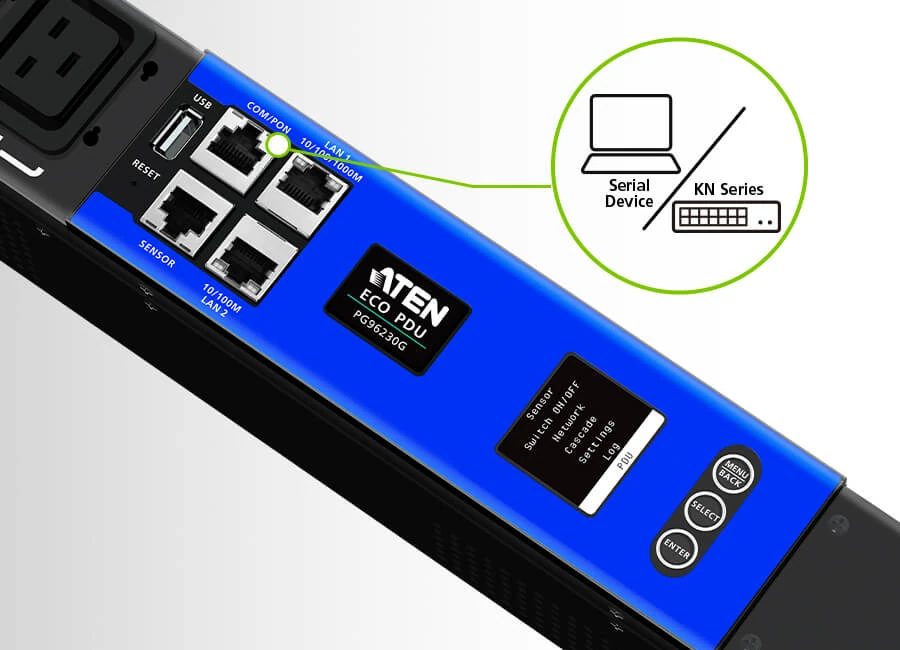

Pengoperasian Jaringan di Lokasi yang Fleksibel

Untuk pengoperasian cepat, menghubungkan perangkat serial ke PDU melalui port COM-nya menyediakan cara lain untuk melakukan komunikasi melalui perintah CLI. Selain itu, port yang sama juga berfungsi sebagai port PON, yang tersedia untuk koneksi Ethernet ke Switch KVM over IP seri KN guna memusatkan manajemen daya hingga 16 PDU yang dihubungkan secara berantai. Catatan: Fitur ini akan disertakan dalam rilis firmware mendatang.

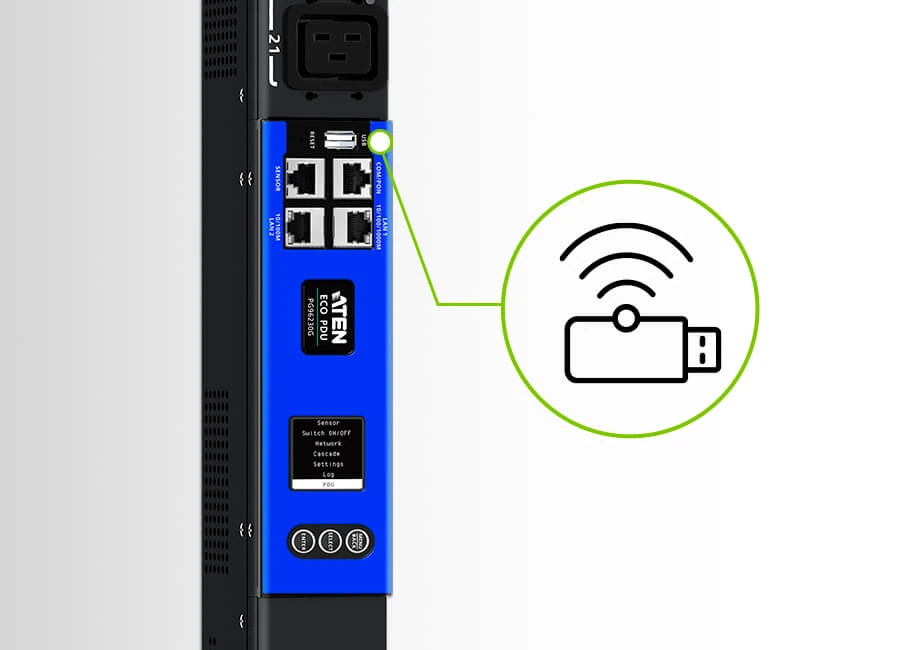

Dapat dihubungkan ke jaringan melalui WiFi

PG96230 dapat dihubungkan ke jaringan melalui koneksi ke dongle WiFi USB untuk melakukan DCIM, peningkatan firmware, ekspor log, konfigurasi cepat, dan lainnya.

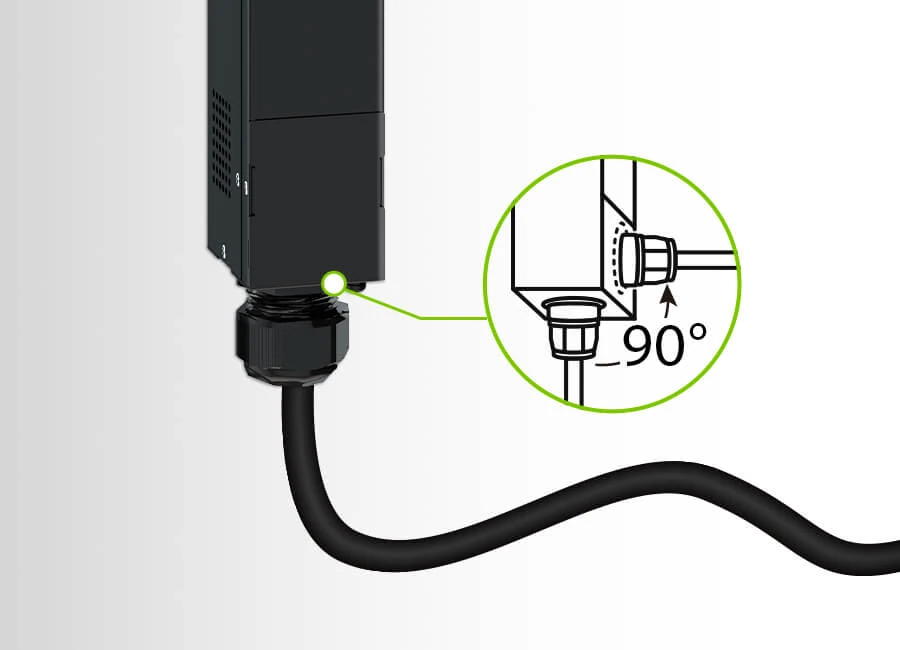

Kabel Listrik yang Dapat Disesuaikan untuk Pemasangan yang Fleksibel di Dalam Rak

PG96230 dilengkapi dengan kabel daya yang dapat disesuaikan dan terintegrasi ke dalam unit, yang mampu berputar hingga 90 derajat untuk memungkinkan pemasangan yang fleksibel di dalam rak, sehingga menghasilkan pengaturan kabel yang lebih rapi.

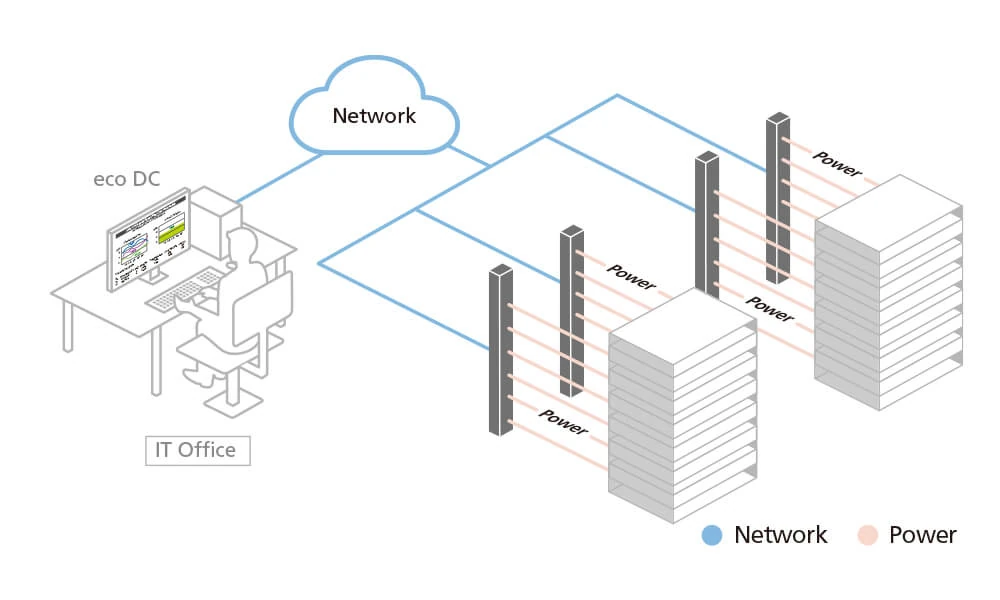

DCIM Monitoring

Terintegrasi dengan eco DC dari ATEN – alat berbasis PC dan web untuk Manajemen Infrastruktur Pusat Data (DCIM) yang dioptimalkan – distribusi daya, energi, dan data lingkungan dari PDU serta perangkat yang terhubung dapat dipantau melalui antarmuka web yang ramah pengguna untuk manajemen daya yang cerdas.

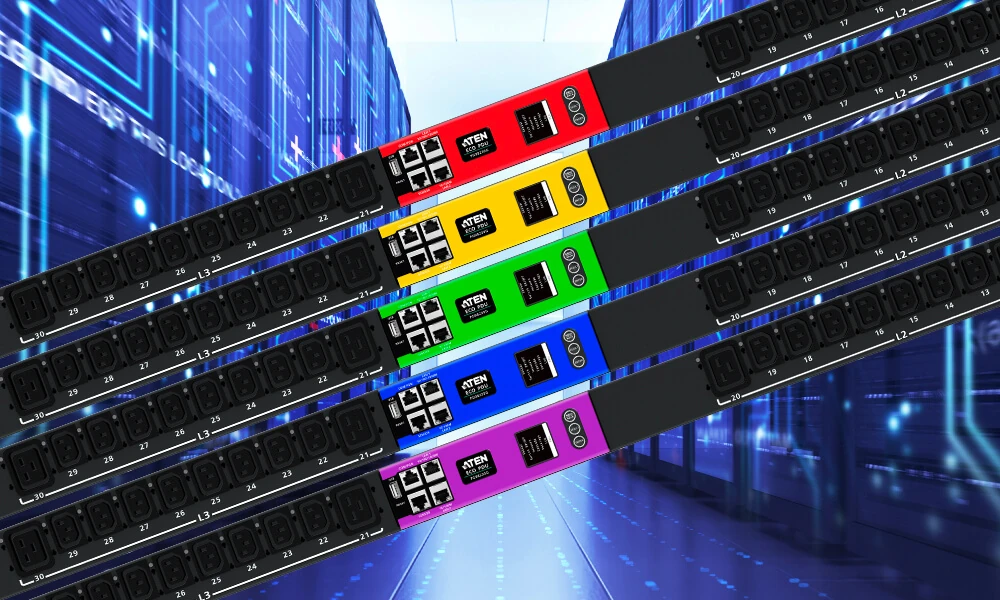

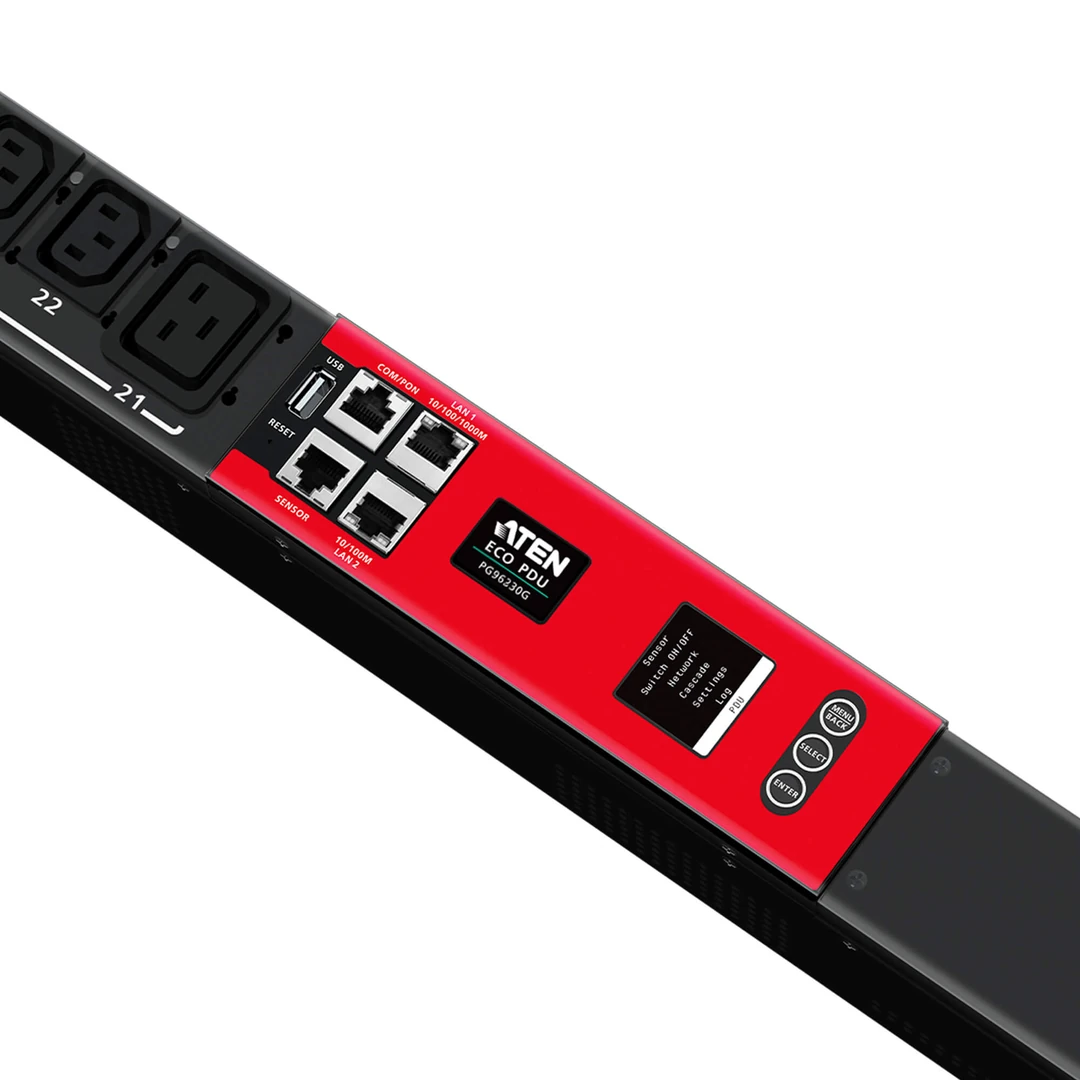

Panel Berwarna untuk Pemantauan Daya yang Lebih Cerdas

PDU seri PG dilengkapi panel konsol LCD berwarna merah sebagai standar dan dapat diubah warnanya menjadi kuning, ungu, biru, dan hijau melalui pembelian stiker berwarna opsional. Kode warna ini memudahkan pembedaan antara pengaturan pasokan daya serta mempercepat proses pemecahan masalah jika terjadi kegagalan tak terduga.

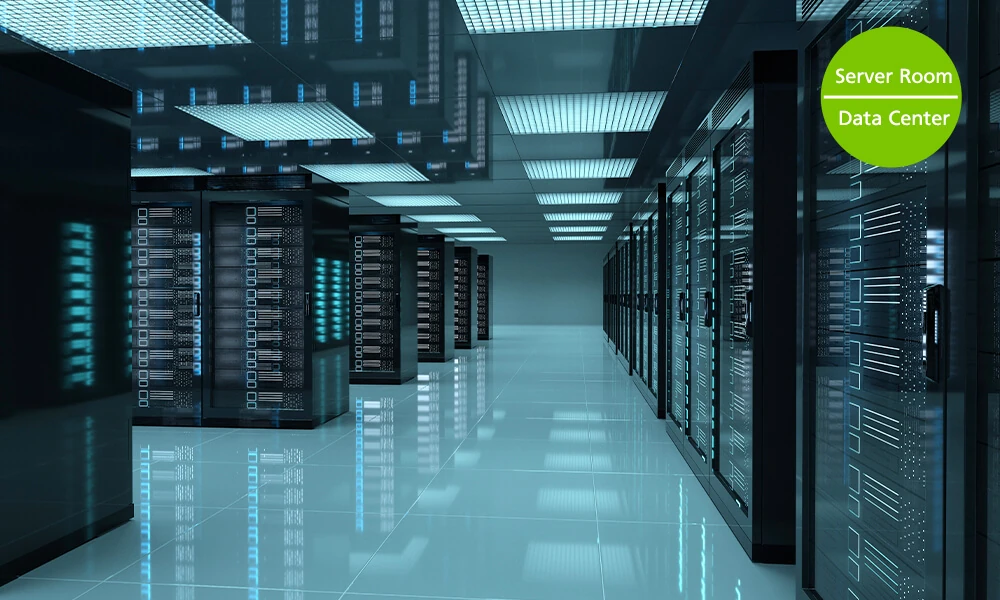

Aplikasi

PDU 3-fasa seri PG sangat cocok untuk pemasangan rak server yang membutuhkan distribusi daya hemat energi ke peralatan TI dengan kepadatan tinggi di ruang server atau pusat data.

Seri ATEN PG96230 3-Phase Switched eco PDU dilengkapi dengan 6 soket IEC 60320 C19 dan 24 soket IEC 60320 C13 dalam wadah rak berukuran 0U. Dilengkapi dengan prosesor ARM Cortex-A8, seri PG96230 menawarkan metode kontrol yang fleksibel melalui port LAN / COM / USB / sensor lingkungan, serta dapat menghidupkan semua peralatan yang terhubung dalam waktu kurang dari 10 detik setelah dicolokkan. Untuk penghematan biaya dan pengaturan yang efisien dalam hal ruang, PDU PG dapat disusun secara kaskade untuk menghubungkan hingga 64 unit PDU. Hasilnya, PDU ini memenuhi permintaan yang terus meningkat akan pasokan daya untuk perangkat TI dengan kepadatan tinggi di ruang server dan pusat data.

Dari segi desain perangkat keras, PDU ini dilengkapi dengan relai hemat energi bawaan—sejenis sakelar elektromagnetik—yang membantu operator mengendalikan aliran arus dalam jumlah besar, sehingga menghasilkan konsumsi energi yang lebih rendah dibandingkan model tanpa relai yang tidak memiliki fitur hemat energi.

Dengan lima pilihan warna (kuning, merah, ungu, biru, dan hijau) stiker panel konsol LCD yang tersedia bagi pengguna, pembedaan antara pengaturan pasokan daya dan percepatan pemecahan masalah menjadi lebih mudah. Selain itu, panel konsol LCD ini dapat diganti saat sistem berjalan (hot-swappable) dan dapat dilepas, diganti, atau diperbaiki tanpa perlu mematikan beban terhubung yang kritis.

Sangat ideal untuk server perusahaan, ruang jaringan, dan pusat data, seri PG merupakan solusi distribusi dan manajemen daya cerdas yang mendukung aplikasi TI dengan kepadatan tinggi sekaligus meminimalkan biaya keseluruhan.

Catatan: Untuk daftar Dongle Jaringan WiFi USB yang kompatibel dengan Seri PG, silakan merujuk ke Pusat Dukungan ATEN untuk informasi lebih lanjut.

Setiap unit PG PDU dilengkapi dengan 6 buah soket IEC 60320 C19 dan 24 buah soket IEC 60320 C13 dalam wadah rak berukuran 0U
Prosesor ARM Cortex-A8 untuk metode pengendalian yang fleksibel melalui LAN / COM / USB / port sensor lingkungan serta pemantauan yang ditingkatkan melalui konsol LCD
Spesifikasi perangkat keras/jaringan yang unggul – Port Ethernet 1 Gbps dan 100 Mbps – Ping Otomatis & Reboot – Protokol Manajemen Jarak Jauh: TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP, ARP, NTP, DNS, Auto Sense, Ping, SNMP V1&V2&V3, Telnet, Modbus (melalui TCP/IP), Wi-Fi, protokol jaringan 802.11 a/b/g/n, dan IPv6 – Peringatan / Alarm: menerima alarm melalui SNMP, SMTP, dan syslog – Skrip: Skrip Python untuk mengontrol unit PDU tertentu (mis. Menyalakan / Mematikan) – Keamanan: akses login akun/kata sandi 2 tingkat, serta filter IP/MAC, TLS 1.3, TLS 1.2, protokol SMTP/SMTPS – Otentikasi: LDAP, RADIUS, TACACS+
Instalasi yang dapat diperluas – Memungkinkan penghubungan hingga 64 unit PDU secara berurutan
Relai hemat energi memungkinkan operator mengendalikan aliran arus dalam jumlah besar dengan konsumsi energi yang lebih rendah
Pengukuran kWh yang akurat (+/-1%) untuk membina kebiasaan konsumsi daya yang lebih baik, menetapkan patokan, dan memantau inisiatif
Port sensor lingkungan mendukung konektivitas RJ-45 untuk menghubungkan atau menyambungkan secara berantai hingga 8 sensor lingkungan, seperti ATEN EA1640, guna memantau dan mengelola suhu, kelembapan, aliran udara, tekanan udara diferensial, dan kebocoran
Peringatan LCD real-time mengirimkan peringatan untuk memberi tahu pengguna mengenai kondisi daya yang tidak biasa
Unit ini dilengkapi dengan kabel daya yang dapat disesuaikan dan mampu berputar hingga 90 derajat, sehingga memungkinkan pemasangan yang fleksibel di dalam rak, yang pada akhirnya menghasilkan pengaturan kabel yang lebih rapi
Layar LCD yang Dapat Diputar – dapat diputar hingga 180 derajat, sehingga memungkinkan pemasangan yang fleksibel di dalam rak
Peningkatan sistem penguncian yang aman mencegah kabel daya terlepas akibat getaran atau kesalahan manusia
Mendukung eco DC dari ATEN (Antarmuka Web untuk Manajemen Energi & DCIM) untuk memantau distribusi daya, energi, dan data lingkungan dari PDU serta perangkat yang terhubung

Function	PG96230B	PG96230B2	PG96230G
Electrical
Nominal Input Voltage	208V 3PH (Delta)	208V 3PH (Delta)	400/230V 3PH (Star)
Maximum Input Current	20A Max 16A(UL de-rated)	20A Max 16A(UL de-rated)	16A Max
Input Frequency	50-60 Hz	50-60 Hz	50-60 Hz
Input Connection	NEMA L21-20P	NEMA L15-20P	G Plug: IEC 60309 16/20A Red 3P+N+PE U Plug: Clipsal 20A 56PA52-EO Angled Plug
Input Power	7205VA(Max), 5764VA(UL de-rated)	7205VA(Max), 5764VA(UL de-rated)	11084VA(Max)
Outlet Type	(6) IEC 320 C19, (24) IEC 320 C13	(6) IEC 320 C19, (24) IEC 320 C13	(6) IEC 320 C19, (24) IEC 320 C13
Nominal Output Voltage	208 VAC	208 VAC	230 VAC
Maximum Output Current (Outlet)	C13: 15A(Max),12A(UL de-rated) C19: 20A(Max),16A(UL de-rated)	C13: 15A(Max),12A(UL de-rated) C19: 20A(Max),16A(UL de-rated)	C13:10A(Max), C19:16A(Max),
Breakers	NA	NA	NA
Metering	Bank level Current, Voltage , PF and KWh Monitoring	Bank level Current, Voltage , PF and KWh Monitoring	Bank level Current, Voltage , PF and KWh Monitoring
Outlet Switching	Yes	Yes	Yes
Environment Sensor Ports	Yes	Yes	Yes
Metering Accuracy	1%*	1%*	1%*
Physical Properties
Dimensions (L x W x H)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)
Weight	7.36 kg ( 16.21 lb )	7.36 kg ( 16.21 lb )	7.36 kg ( 16.21 lb )
Power Cord Length	3m	3m	3m
Environmental
Temperature (Operating / Storage)	0 – 60℃ / -20 – 60℃	0 – 60℃ / -20 – 60℃	0 – 60℃ / -20 – 60℃
Humidity (Operating & Storage)	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing
Compliance
EMC Verification	FCC	FCC	CE,EMC
Safety Verification	UL, PSE	UL, PSE	CE, UL, PSE
Warranty	3 years	3 years	3 years
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
