ATEN VC081A True 4K HDMI EDID Emulator Adapter
- Mengelola komunikasi EDID antara perangkat yang terhubung
- Secara efektif membaca dan menyimpan data EDID dari layar HDMI yang terhubung hanya dengan menekan satu tombol, lalu meneruskannya ke sumber video
- HDMI (3D, Deep Color, True 4K); sesuai dengan standar HDCP 2.2
- Mendukung kualitas video unggulan hingga 4096 x 2160 / 3840 x 2160 pada 60 Hz (4:4:4) melalui Mode Pembelajaran EDID
- Indikator LED untuk menunjukkan status pembelajaran
- Didukung oleh sumber HDMI
PRODUCT INTRO

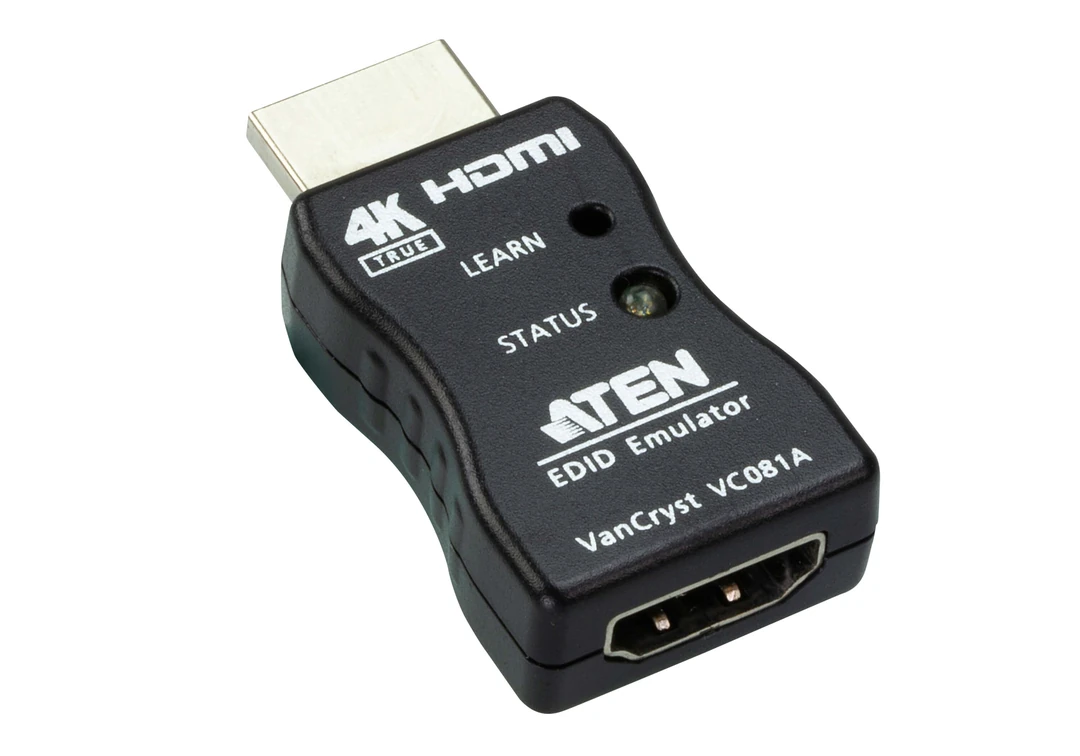

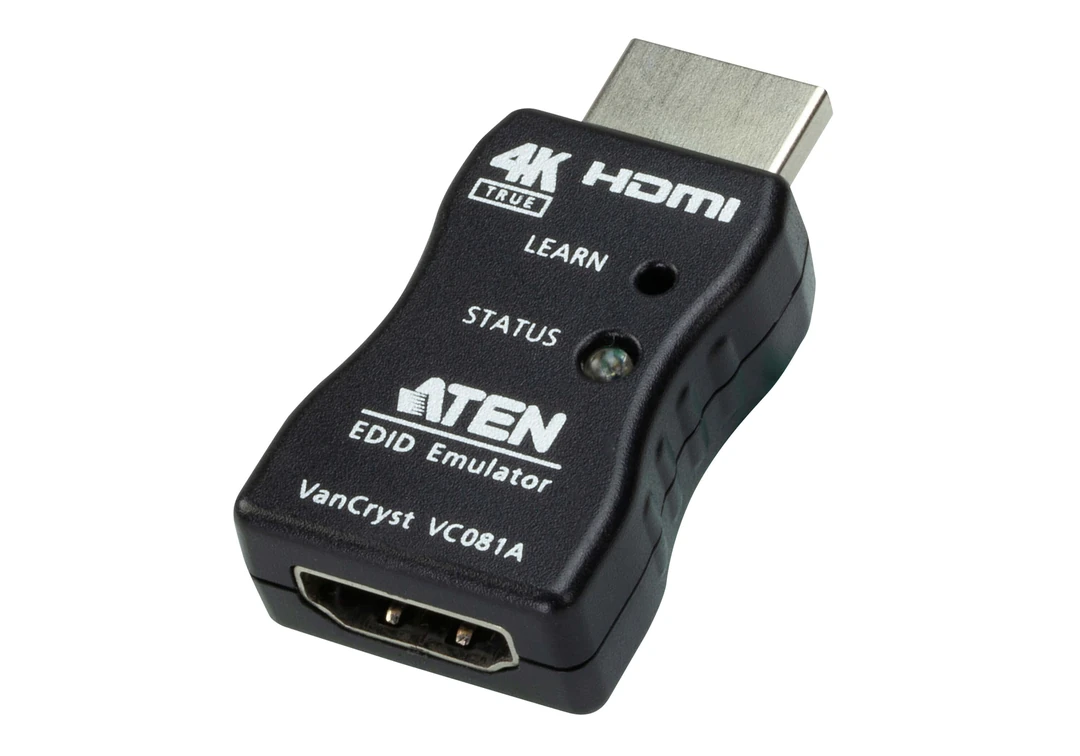

ATEN VC081A adalah True 4K HDMI EDID Emulator Adapter yang menyimpan EDID dari display HDMI dan meneruskannya ke sumber video. EDID memberi tahu sumber tentang kemampuan display, sehingga emulator ini dapat membantu mengatasi masalah komunikasi yang menyebabkan layar blank atau berkedip.
VC081A memiliki konektor HDMI male untuk dihubungkan ke sumber dan port HDMI female untuk kabel menuju display. Dengan tombol Learn, perangkat dapat mempelajari dan menyimpan EDID display. Adapter ini mendukung HDMI 3D, Deep Color, True 4K, HDCP 2.2, dan CEC. Dalam mode Learning, resolusi yang didukung mencapai 3840 × 2160 atau 4096 × 2160 @ 60 Hz dengan 4:4:4. Jika belum mempelajari EDID display, perangkat menggunakan EDID default 1080p @ 60 Hz.
VC081A mendapat daya dari sumber HDMI, sehingga tidak memerlukan adaptor daya terpisah. Setelah EDID display dipelajari, adapter juga dapat digunakan sebagai pengganti monitor untuk membantu menjaga PC atau server tetap aktif saat diakses dari jarak jauh melalui IP. Dalam instalasi yang menggunakan switch atau extender, VC081A ditempatkan di sisi display.
Secara keseluruhan, ATEN VC081A merupakan adapter ringkas untuk menjaga komunikasi EDID antara sumber HDMI dan display, termasuk pada instalasi yang menggunakan perangkat distribusi atau perpanjangan sinyal.
APLIKASI / USE CASE
- Mengatasi Layar Blank atau Berkedip
VC081A dapat mempelajari EDID display dan meneruskannya ke sumber video.
Ini dapat membantu ketika sumber dan display mengalami masalah komunikasi EDID yang menyebabkan gambar tidak muncul atau berkedip.
- Sistem HDMI dengan Video Switch
Pada instalasi yang menggunakan HDMI switch, emulator dapat membantu sumber menerima informasi EDID yang konsisten dari display.
Pasang VC081A di sisi display sesuai konfigurasi sistem.
- Sistem HDMI dengan Video Extender
VC081A dapat digunakan pada instalasi extender untuk menyimpan EDID display dan meneruskannya ke sumber.
Penempatan adapter mengikuti sisi display pada jalur koneksi.
- Display 4K
Setelah EDID display 4K dipelajari, VC081A dapat meneruskannya ke sumber untuk mendukung resolusi hingga 4K @ 60 Hz dengan 4:4:4, sesuai kemampuan perangkat lain dalam jalur sinyal.
- PC atau Server Headless
VC081A dapat menggantikan monitor pada PC atau server yang diakses dari jarak jauh melalui IP.
EDID yang tersimpan membantu komputer tetap mendeteksi display dan tetap aktif untuk sesi remote.
- Digital Signage
Media player atau PC signage dapat menggunakan VC081A untuk mempertahankan informasi EDID display yang telah dipelajari, terutama pada instalasi yang melibatkan switch atau extender.
- Instalasi Pro AV
Dalam sistem AV yang terdiri dari sumber, switch, extender, dan display, VC081A dapat membantu menjaga kesesuaian EDID antara sumber dan display.
Ini berguna saat konfigurasi perangkat membuat komunikasi EDID langsung menjadi tidak stabil.
- Ruang Rapat dan Presentasi
VC081A dapat digunakan pada jalur HDMI dari laptop atau PC presentasi ke display melalui perangkat switch atau extender yang kompatibel.
EDID display yang tersimpan membantu menjaga negosiasi resolusi sumber dan layar.
- Pemantauan dan Pengelolaan Jarak Jauh
Pada komputer yang berjalan tanpa monitor fisik, VC081A dapat menyediakan EDID agar sistem tetap mengenali display saat diakses secara remote.
Selling Point Utama
ATEN VC081A menyimpan dan meneruskan EDID display HDMI untuk membantu menjaga komunikasi antara sumber dan layar. Perangkat ringkas ini mendukung True 4K hingga 60 Hz (4:4:4) dalam mode Learning dan memperoleh daya langsung dari sumber HDMI.
Keunggulan utamanya:
- HDMI EDID emulator dengan konektor HDMI male dan port HDMI female
- Tombol Learn untuk membaca dan menyimpan EDID display
- Mendukung True 4K hingga 3840 × 2160 atau 4096 × 2160 @ 60 Hz (4:4:4) dalam mode Learning
- EDID default 1080p @ 60 Hz
- Mendukung HDMI 3D, Deep Color, HDCP 2.2, dan CEC
- Daya diambil dari sumber HDMI
- Dapat membantu menjaga PC atau server tetap aktif tanpa monitor saat diakses melalui IP
- Desain ringkas dan ringan
- Untuk instalasi dengan switch atau extender, ditempatkan di sisi display
VC081A sesuai untuk PC dan server headless, digital signage, ruang meeting, presentasi, serta instalasi Pro AV yang menggunakan switch atau extender HDMI.
Sebagai Adaptor Emulator EDID HDMI 4K Sejati, VC081A dirancang untuk meniru dan menyimpan satu set data EDID dari layar yang terhubung sekaligus memfasilitasi transmisi video 4K. Dengan mempelajari EDID dari layar HDMI dan meneruskannya ke sumber video, VC081A membantu menghilangkan masalah komunikasi video yang terjadi akibat kegagalan sinkronisasi data EDID antara sumber video HDMI dan layar yang terhubung.
VC081A dilengkapi dengan “Tombol Pelajari” yang unik untuk memungkinkan EDID dipelajari dan disimpan secara efektif. Setelah EDID dipelajari, VC081A dapat digunakan untuk menjaga PC atau server tetap aktif dari lokasi jarak jauh melalui IP, bukan melalui monitor. VC081A merupakan perangkat yang ideal untuk menghindari masalah layar kosong atau berkedip yang disebabkan oleh kesalahan komunikasi antara sumber dan layar saat mengintegrasikan sistem Pro AV.
- Mengelola komunikasi EDID antara perangkat yang terhubung
- Secara efektif membaca dan menyimpan data EDID dari layar HDMI yang terhubung hanya dengan menekan satu tombol, lalu meneruskannya ke sumber video
- HDMI (3D, Deep Color, True 4K); sesuai dengan standar HDCP 2.2
- Mendukung kualitas video unggulan hingga 4096 x 2160 / 3840 x 2160 pada 60 Hz (4:4:4) melalui Mode Pembelajaran EDID
- Indikator LED untuk menunjukkan status pembelajaran
- Didukung oleh sumber HDMI
- Desain yang ringkas dan ringan
| Video Input | |
| Interfaces | 1 x HDMI Type A Male (Black) |
| Impedance | 100 Ω |
| Video Output | |
| Interfaces | 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Video | |
| Compliance | HDMI (3D, Deep Color, True 4K) HDCP 2.2 Compatible Consumer Electronic Control (CEC) |
| Max. Resolution | Default: 1080P@60Hz Learning: 3840x2160@60Hz 4:4:4 & 4096x2160@60Hz 4:4:4 |
| EDID Settings | EDID Mode: Default / Learning |
| Connectors | |
| Power | Bus-powered (5V DC from source device) |
| Switches | |
| Mode Switch | EDID Learning |
| LEDs | |
| Status | Learning (Blue x 1) |
| Power Consumption | DC5V:0.1WBTU/h
Note: |
| Environmental | |
| Operating Temperature | 0 - 50 ºC |
| Storage Temperature | -20 - 60 ºC |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Plastic |
| Weight | 0.08 kg ( 0.18 lb ) |
| Dimensions (L x W x H) | 4.40 x 2.40 x 1.18 cm (1.73 x 0.94 x 0.46 in.) |
| Carton Lot | 20 pcs |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
- 1x VC081A HDMI EDID Emulator
- 1x user instructions
