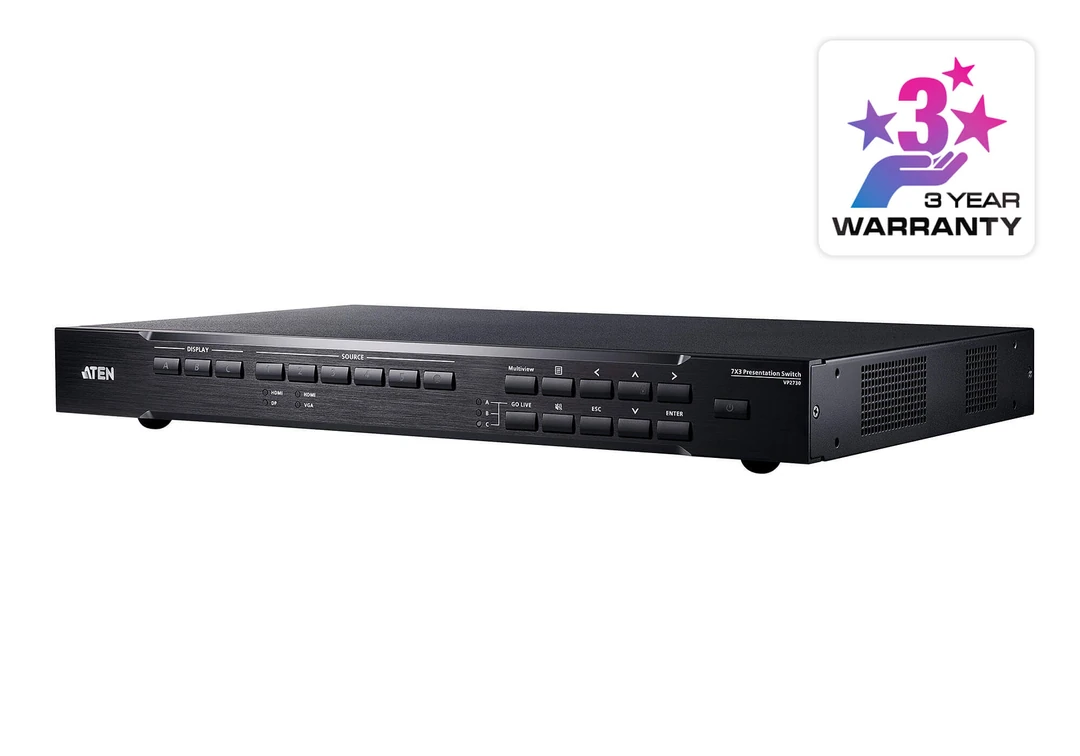

ATEN VP2730 7 x 3 Matrix Switch with Scaler, Streaming, Audio Mixer, and HDBaseT
- Mendukung 7 input multi-format: • 2 input kombo (HDMI/VGA, HDMI/DisplayPort) • 3 input HDMI
- 2 output HDMI dan 1 output HDBaseT
- Kualitas video yang unggul hingga 1080p pada 60Hz (HDMI/DisplayPort)
- Ultra Seamless Switch™ – peralihan tanpa jeda yang menghadirkan aliran video tanpa henti, peralihan secara real-time, dan transmisi sinyal yang stabil
- Scaler – dilengkapi dengan fungsi penskalaan video untuk mengubah resolusi input menjadi resolusi tampilan yang optimal
- Konversi rasio aspek yang fleksibel
- Mendukung output audio digital/analog dalam berbagai format, termasuk koaksial, TOSLINK, dan RCA
PRODUCT INTRO
ATEN VP2730 adalah 7-input, 3-output seamless presentation switch dengan fitur streaming untuk rapat, presentasi, dan kolaborasi jarak jauh. Perangkat ini menerima hingga tujuh sumber video dari HDMI, DisplayPort, dan VGA, lalu menyalurkannya ke dua output HDMI dan satu output HDBaseT. Spesifikasi dan fitur berikut merujuk pada informasi resmi ATEN. (Spesifikasi VP2730)
VP2730 mendukung resolusi hingga 1080p @ 60 Hz untuk HDMI dan DisplayPort, serta hingga 1920 × 1200 @ 60 Hz untuk VGA. Output HDBaseT dapat mengirimkan sinyal 1080p hingga 60 meter menggunakan kabel Cat 5e/6 atau hingga 70 meter menggunakan Cat 6a atau kabel ATEN 2L-2910 Cat 6 yang sesuai.
Fitur Ultra Seamless Switch memungkinkan perpindahan antar-sumber tanpa jeda yang terlihat. Scaler membantu menyesuaikan resolusi input ke resolusi display, sementara Multi-view dapat menampilkan hingga enam sumber sekaligus dalam berbagai tata letak, seperti full screen, dual-view, tri-view, quad-view, atau picture-in-picture.
Untuk rapat hybrid, moderator dapat menyiarkan video HD ke hingga lima lokasi remote melalui fitur Go Live. Peserta remote juga dapat mengirimkan dan berbagi konten melalui Streaming In; moderator dapat meninjau dan menyetujui konten sebelum ditampilkan. Chat Room mendukung komunikasi peserta selama sesi berlangsung.
VP2730 juga dilengkapi audio mixer yang dapat mencampur input mikrofon ke output audio analog atau digital. Audio dari HDMI atau DisplayPort dapat dipisahkan ke output audio tersendiri, dan audio mikrofon atau line dapat disisipkan ke jalur audio HDMI. Pengendalian perangkat dapat dilakukan melalui panel depan, web UI, OSD, remote IR, RS-232, Ethernet, atau aplikasi mobile ATEN.
Secara keseluruhan, ATEN VP2730 menggabungkan switching video, multi-view, pengelolaan audio, dan streaming dalam satu perangkat presentasi. Perlu diperhatikan bahwa VP2730 mendukung input HDMI/DisplayPort hingga 1080p, bukan 4K.
APLIKASI / USE CASE
1. Meeting Room dan Conference Room
VP2730 dapat menggabungkan sumber dari laptop, komputer, dan perangkat presentasi, lalu menampilkannya ke layar utama melalui HDMI atau HDBaseT.
Multi-view memungkinkan beberapa konten ditampilkan bersamaan untuk diskusi atau perbandingan materi.
2. Rapat Hybrid
Moderator dapat menyiarkan video rapat ke hingga lima lokasi remote melalui Go Live.
Peserta jarak jauh dapat mengirim konten melalui Streaming In, lalu moderator menyetujui konten yang akan ditampilkan.
3. Ruang Presentasi
Presenter dapat menggunakan laptop HDMI, komputer DisplayPort, atau perangkat VGA sebagai sumber video.
Ultra Seamless Switch membantu pergantian sumber berjalan mulus, sementara output HDBaseT mendukung pemasangan display yang lebih jauh dari switch.
4. Smart Classroom dan Ruang Pelatihan
VP2730 dapat menghubungkan komputer pengajar, laptop, dan perangkat presentasi ke display atau proyektor.
Fitur Streaming In dapat digunakan untuk menerima materi dari peserta remote, sedangkan Multi-view mendukung tampilan beberapa sumber secara bersamaan.
5. Auditorium dan Lecture Hall
Perangkat ini dapat digunakan untuk mengelola sumber video di podium atau ruang operator dan mengirimkannya ke display di area audiens.
Output HDBaseT membantu menjangkau display yang berada jauh, sesuai batas jarak dan jenis kabel yang digunakan.
6. Pelatihan Multi-Lokasi
Instruktur dapat menyampaikan presentasi kepada beberapa ruang remote melalui Go Live.
Peserta remote dapat berbagi materi untuk ditinjau moderator sebelum ditampilkan ke audiens.
7. Ruang Rapat Eksekutif
VP2730 dapat menggabungkan presentasi, konferensi video, dan sumber komputer dalam satu sistem.
Audio mixer dan berbagai pilihan output audio membantu integrasi dengan mikrofon, speaker, atau sistem audio ruangan.
8. Ruang Kontrol atau Operasional
Multi-view dapat menampilkan beberapa sumber video sekaligus pada satu layar, sehingga operator dapat membandingkan informasi dari sejumlah perangkat.
9. Penyewaan Ruang Meeting dan Venue
Dukungan HDMI, DisplayPort, dan VGA membantu mengakomodasi perangkat milik pengguna yang berbeda-beda.
Pilihan kontrol melalui panel depan, web UI, remote IR, RS-232, dan aplikasi mobile mendukung berbagai cara pengoperasian.
Selling Point Utama
ATEN VP2730 menggabungkan switch presentasi 7-input/3-output, Multi-view, audio mixer, dan streaming untuk rapat hybrid. Perangkat ini mendukung input HDMI, DisplayPort, dan VGA dengan resolusi hingga 1080p untuk HDMI/DisplayPort serta hingga 1920 × 1200 untuk VGA.
Keunggulan utamanya:
- Hingga tujuh input video dari HDMI, DisplayPort, dan VGA
- Dua output HDMI dan satu output HDBaseT
- Ultra Seamless Switch untuk perpindahan sumber yang mulus
- Multi-view hingga enam sumber sekaligus
- Streaming video ke hingga lima lokasi remote melalui Go Live
- Streaming In untuk menerima dan menyetujui konten dari peserta remote
- HDBaseT hingga 60 meter dengan Cat 5e/6 atau 70 meter dengan Cat 6a atau ATEN 2L-2910 Cat 6 yang sesuai
- Scaler untuk menyesuaikan resolusi input dengan display
- Audio mixer, audio embedding, dan audio de-embedding
- Kontrol melalui panel depan, web UI, OSD, IR, RS-232, Ethernet, dan aplikasi mobile
- Mendukung HDMI/DisplayPort hingga 1080p @ 60 Hz dan VGA hingga 1920 × 1200 @ 60 Hz
VP2730 sesuai untuk ruang meeting, rapat hybrid, ruang kelas, training room, auditorium, venue acara, dan instalasi presentasi yang memerlukan pengelolaan beberapa sumber serta kolaborasi dengan peserta remote.
VP2730 adalah sakelar presentasi serba guna yang mengintegrasikan fungsi sakelar matriks video dengan scaler, streaming, mixer audio, extender HDBaseT, dan konverter analog-ke-digital ke dalam satu perangkat yang ringkas. Dengan tujuh input multi-format ke dua output HDMI dan satu output HDBaseT definisi tinggi, VP2730 mendukung rapat berskala besar dan memfasilitasi kolaborasi antara peserta lokal dan jarak jauh di ruang rapat, ruang konferensi video, ruang kuliah, atau ruang kelas pembelajaran jarak jauh.
Didesain dengan mempertimbangkan kebutuhan pengguna, VP2730 dilengkapi dengan OSD dan Web GUI yang sederhana dan mudah diakses untuk mempermudah pengoperasian bagi peserta lokal maupun jarak jauh. Untuk memfasilitasi berbagi dan kolaborasi tanpa batasan jarak, VP2730 tidak hanya memungkinkan moderator rapat untuk membagikan konten video ke hingga lima lokasi jarak jauh, tetapi juga memungkinkan lokasi jarak jauh atau peserta lokal untuk melakukan streaming konten mereka secara nirkabel guna dibahas. Moderator dapat memantau dan beralih di antara sumber-sumber dalam berbagai mode, seperti layar penuh, tampilan ganda, tampilan tiga layar, tampilan empat layar, atau mode PIP, dengan hingga enam sumber ditampilkan secara bersamaan di satu layar.
VP2730 juga dilengkapi dengan fungsi manajemen rapat yang lebih canggih: Mode Moderator memungkinkan moderator rapat mengendalikan layar lain melalui layar tuan rumah; Ruang Obrolan memfasilitasi komunikasi rapat; sementara Fitur Penangkapan Layar dan Pembekuan Layar merekam serta mengendalikan alur rapat. Solusi presentasi kolaboratif ini memfasilitasi berbagi konten tanpa batasan jarak serta audio canggih, menyederhanakan integrasi AV dengan menghilangkan kebutuhan akan banyak komponen individual dan tantangan kompatibilitas yang menyertainya.
- Mendukung 7 input multi-format: • 2 input kombo (HDMI/VGA, HDMI/DisplayPort) • 3 input HDMI
- 2 output HDMI dan 1 output HDBaseT
- Kualitas video yang unggul hingga 1080p pada 60Hz (HDMI/DisplayPort)
- Ultra Seamless Switch™ – peralihan tanpa jeda yang menghadirkan aliran video tanpa henti, peralihan secara real-time, dan transmisi sinyal yang stabil
- Scaler – dilengkapi dengan fungsi penskalaan video untuk mengubah resolusi input menjadi resolusi tampilan yang optimal
- Konversi rasio aspek yang fleksibel
- Go Live – moderator rapat dapat menyiarkan streaming video HD ke maksimal 5 lokasi jarak jauh
- Streaming Masuk – pengguna di lokasi terpencil dapat melakukan streaming dan berbagi konten kepada moderator rapat dari jarak berapa pun melalui antarmuka web yang intuitif
- Antrian Streaming – menampilkan konten yang disiarkan dan telah disetujui oleh moderator rapat satu per satu untuk membantu mengelola alur rapat
- Integrasi Mixer Audio untuk Aplikasi
- Mixer Audio – memungkinkan pencampuran sinyal masukan mikrofon ke perangkat keluaran audio eksternal apa pun, baik analog maupun digital
- Menyematkan/Memisahkan Audio – Sinyal audio HDMI/DisplayPort dapat dipisahkan menjadi sinyal audio digital/analog terpisah; audio Mic/Line dapat disematkan ke audio HDMI
- Mendukung output audio digital/analog dalam berbagai format, termasuk koaksial, TOSLINK, dan RCA
- Fitur Manajemen Konferensi Tingkat Lanjut untuk Kolaborasi
- Multi-view – menampilkan dan beralih secara bersamaan dalam berbagai variasi mode layar penuh, tampilan ganda, tampilan tiga jendela, tampilan empat jendela, atau PIP, dengan hingga enam sumber yang ditampilkan secara bersamaan dalam satu layar
- Mode Moderator – memungkinkan moderator rapat mengendalikan layar lain melalui layar tuan rumah
- Ruang Obrolan – memfasilitasi komunikasi secara real-time dan akurat di antara para peserta yang berada di lokasi terpisah
- Tangkapan Layar – merekam apa pun yang ada di layar Anda hanya dengan satu klik
- Bekukan – membekukan layar untuk diskusi atau mengendalikan jalannya rapat
- Operasi yang Efisien:
- Lihat dan kendalikan melalui Aplikasi Kontrol Presentasi Video ATEN dengan cepat dan lincah
- Beragam Opsi Kontrol – kontrol yang fleksibel melalui antarmuka web bawaan, panel depan, OSD, remote control inframerah, RS-232, dan aplikasi seluler
- Peralihan otomatis – secara otomatis mendeteksi dan beralih ke sumber baru begitu terhubung, sehingga menghemat waktu dan memberikan kenyamanan

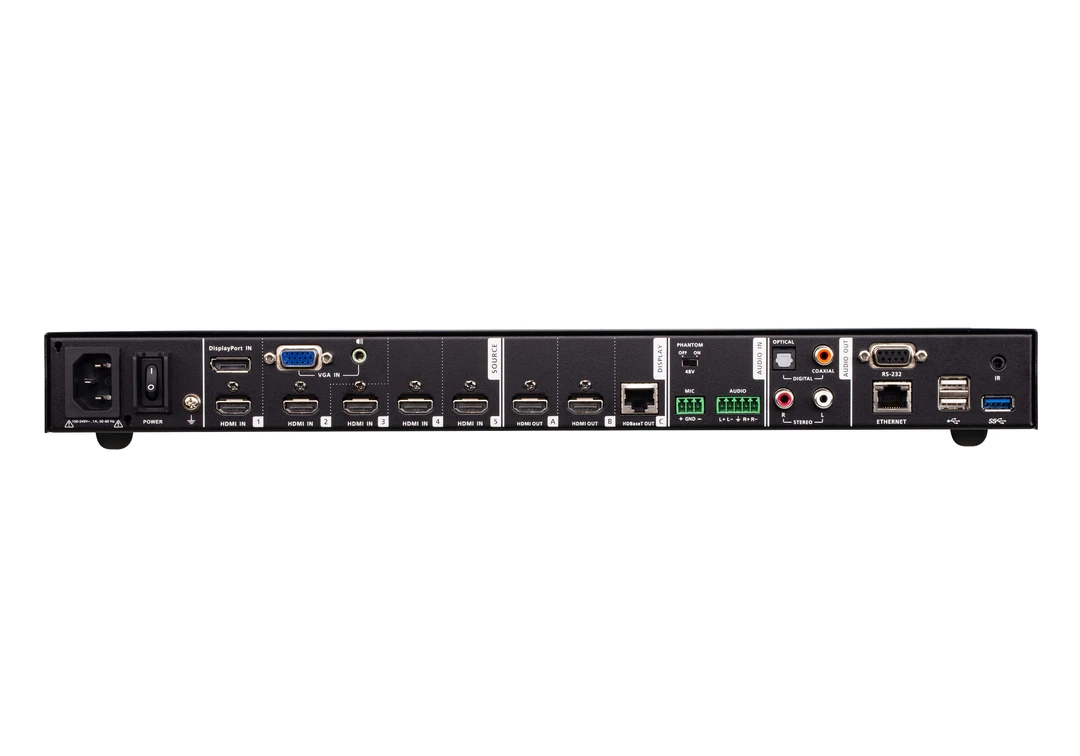

| Video Input | |
| Interfaces | 5 x HDMI Type A female (Black) 1 x DP Female (Black) 1 x HDB-15 Female (Blue) |
| Video Output | |
| Interfaces | 2 x HDMI Type A female (Black) HDBaseT: 1 x RJ-45 Female (Silver) |
| Max. Distance | HDMI: Up to 15m HDBaseT: Up to 1080p@60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat 6) |
| Video | |
| Max. Resolution | HDMI/DP: Up to 1080p@60Hz VGA/Analog: Up to 1920x1200@60Hz |
| Compliance | HDMI/DP: HDCP 1.4 Compatible; Consumer Electronics Control (CEC) |
| Audio | |
| Input | Stereo Audio: 1 x mini stereo Jack female (Green) Balance Audio: 1 x Captive Screw Connector, 5-pole Microphone: 1 x Captive Screw Connector, 3-pole |
| Output | Optical Audio: 1 x Toslink (Black) Coaxial Audio: 1 x RCA female (Orange) Stereo Audio: 2 x RCA female (White / Red) |
| Connectors | |
| Console Ports | USB 2.0: 2 x USB Type A Female (White) USB 3.0: 1 x USB Type A Female (Blue) |
| Power | 1 x 3-prong AC Socket |
| Control | |
| RS-232 | 1 x DB 9 female (Black) |
| IR | 1 x Mini Stereo Jack Female (Black) |
| Ethernet | 1 x RJ-45 Female (Silver) |
| Switches | |
| Power | 1 x Pushbutton 1 x Rocker |
| Video Input Port Selection | Video In: 5 x Pushbutton Streaming In: 1 x Pushbutton |
| Video Output Port Selection | 3 x Pushbutton |
| Selection | Multiview: 1 x Pushbutton Menu: 1 x Pushbutton Left: 1 x Pushbutton Up (Unlock): 1 x Pushbutton Right: 1 x Pushbutton Go Live: 1 x Pushbutton Mute: 1 x Pushbutton Esc: 1 x Pushbutton Down: 1 x Pushbutton Enter: 1 x Pushbutton |
| Phantom power | 1 x Slide Switch |
| LEDs | |
| Video | Source 1: HDMI/DP: 2(Green) Source 2: HDMI/VGA: 2(Green) |
| Video Output | Go Live: 3 (Amber) |
| EDID Settings | EDID Mode: ATEN Default / Display A |
| Power | |
| Maximum Input Power Rating | 100-240 VAC; 50-60Hz; 1.0A |
| Power Consumption | AC110V:28.5W:174BTU/h AC220V:27.3W:168BTU/h Note: |
| Environmental | |
| Operating Temperature | 0-40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 3.70 kg ( 8.15 lb ) |
| Dimensions (L x W x H) | 43.24 x 26.28 x 4.40 cm (17.02 x 10.35 x 1.73 in.) |
| Carton Lot | 1 pc |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
- 1x VP2730 7 x 3 Seamless Presentation Matrix Switch with Scaler, Streaming, Audio Mixer, and HDBaseT
- 1x IR Receiver
- 1x IR Remote Control
- 1x Power Cord
- 2x Terminal Blocks
- 4x Foot Pads
- 1x User Instructions
