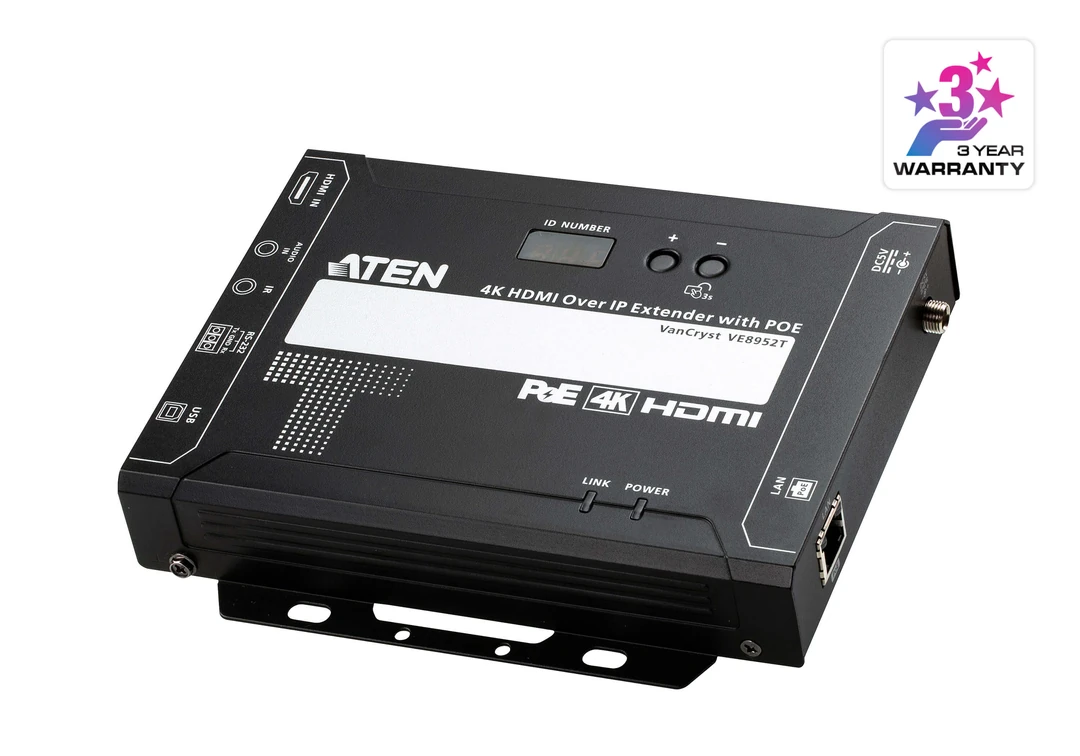

ATEN VE8952T 4K HDMI over IP Transmitter with PoE
- Menyajikan video berkualitas tinggi tanpa kehilangan kualitas visual hingga resolusi 4K pada 30 Hz dengan rasio 4:4:4
- Menjamin kualitas video yang memukau berkat teknologi kompresi video tanpa kehilangan kualitas (lossless) canggih dari ATEN
- EDID Expert™ memilih pengaturan EDID yang optimal untuk proses penyalaan yang lancar, tampilan berkualitas tinggi, dan resolusi video terbaik di berbagai layar
- Menyediakan berbagai tingkat kompresi video, termasuk Smooth, Balance, dan High Quality, yang dapat dipilih pengguna sesuai dengan kebutuhan praktisnya
- Dukungan Power over Ethernet: Letakkan VE8952 di mana saja tanpa perlu memasang kabel listrik dan stopkontak tambahan
PRODUCT INTRO
ATEN VE8952T adalah 4K HDMI over IP Transmitter yang mengirimkan sinyal HDMI melalui kabel Cat 5e/6 ke receiver yang kompatibel. Dalam koneksi point-to-point, jarak transmisi dapat mencapai 100 meter. Model ini merupakan unit transmitter dan biasanya dipasangkan dengan receiver ATEN dari seri yang sesuai untuk membangun sistem AV over IP.
VE8952T mendukung resolusi hingga 4096 × 2160 atau 3840 × 2160 @ 60 Hz (4:2:0) dan @ 30 Hz (4:4:4). Perangkat ini juga mendukung audio HDMI dan audio stereo terpisah, sehingga dapat digunakan untuk mengirimkan gambar dan suara ke lokasi display.
Selain transmisi AV, VE8952T menyediakan kanal USB, RS-232, dan IR untuk mendukung kontrol serta koneksi periferal dalam sistem yang kompatibel. Unit ini memiliki port RJ-45 untuk koneksi ke perangkat penerima atau jaringan AV, serta dapat menggunakan catu daya DC atau PoE.
VE8952T dirancang untuk digunakan dalam sistem distribusi AV yang dapat dikembangkan dari koneksi point-to-point menjadi konfigurasi multipoint melalui perangkat jaringan yang sesuai. Dalam instalasi yang mendukungnya, sistem VE8952 dapat digunakan untuk distribusi video, video wall, dan pengelolaan berbagai sumber serta display.
Secara keseluruhan, ATEN VE8952T merupakan solusi transmisi HDMI 4K melalui IP untuk menghubungkan sumber video dengan display yang berada hingga 100 meter. Dukungan audio, USB, RS-232, IR, dan PoE membuatnya sesuai untuk berbagai instalasi AV profesional.
APLIKASI / USE CASE
1. Meeting Room dan Conference Room
VE8952T dapat mengirimkan sinyal dari laptop atau komputer presentasi ke display yang berada di sisi lain ruang meeting melalui kabel Cat 5e/6. Dengan receiver yang kompatibel, sumber video dapat ditempatkan terpisah dari layar tanpa memerlukan kabel HDMI panjang.
2. Ruang Presentasi
Komputer presenter dapat ditempatkan di podium atau meja operator, sementara proyektor atau display dipasang di lokasi berbeda. VE8952T mengirimkan sinyal HDMI menuju receiver yang terhubung ke perangkat display.
3. Smart Classroom
Komputer pengajar dapat dihubungkan ke layar utama atau proyektor melalui sistem AV over IP. Kanal kontrol dan periferal dapat dimanfaatkan jika dipadukan dengan receiver dan perangkat pendukung yang sesuai.
4. Training Room
Materi dari komputer trainer dapat dikirim ke display besar atau proyektor di ruang pelatihan. Jarak koneksi melalui kabel Cat membantu memberikan fleksibilitas dalam penempatan sumber dan layar.
5. Digital Signage
Media player dapat ditempatkan di ruang teknis, sementara display berada di area publik. VE8952T mengirimkan sinyal dari sumber menuju receiver di sisi display.
6. Control Room
Sumber HDMI seperti komputer atau workstation dapat ditempatkan di rack atau ruang teknis, sedangkan display operator berada di area kerja. Susunan ini membantu memisahkan perangkat sumber dari area pemantauan.
7. Command Center
VE8952T dapat menjadi bagian dari sistem distribusi video untuk menghubungkan sumber HDMI dengan display di pusat kendali. Beberapa unit dapat digunakan dalam konfigurasi yang lebih besar dengan perangkat dan jaringan yang kompatibel.
8. Network Operations Center (NOC)
Komputer pemantauan dapat ditempatkan di rack, sementara layar operator berada di ruang kerja. Distribusi melalui kabel Cat memberikan pilihan penempatan perangkat yang lebih fleksibel.
9. Video Wall
VE8952T dapat digunakan sebagai sumber transmisi dalam sistem video wall yang dibangun menggunakan receiver dan perangkat pendukung yang sesuai.
Sumber video dikirim melalui jaringan ke display yang menjadi bagian dari susunan layar.
10. Auditorium dan Lecture Hall
Komputer presentasi dapat ditempatkan di meja operator, sedangkan proyektor berada jauh dari sumber. VE8952T membantu memperpanjang koneksi HDMI melalui kabel Cat.
11. Hotel, Ballroom, dan Event Venue
Sumber video untuk presentasi atau acara dapat dihubungkan ke display yang berada di lokasi berbeda. Sistem dapat dikembangkan sesuai jumlah sumber dan layar yang dibutuhkan.
12. Corporate Office
VE8952T dapat menghubungkan komputer kantor dengan display besar atau proyektor di ruang meeting, area kolaborasi, dan ruang presentasi.
13. Museum dan Exhibition
Media player dapat ditempatkan di ruang teknis atau kabinet tersembunyi, sementara display berada dekat area pengunjung. Kabel Cat membantu menjaga jalur koneksi tetap terstruktur.
14. Instalasi dengan Periferal USB atau Kontrol Serial
Kanal USB dan RS-232 dapat digunakan untuk mendukung periferal atau perangkat kontrol pada sistem yang kompatibel. Contohnya termasuk perangkat presentasi, panel kontrol, atau perangkat serial yang digunakan dalam instalasi AV.
15. Instalasi dengan Kebutuhan Daya PoE
Jika menggunakan jaringan dan perangkat pendukung PoE yang sesuai, VE8952T dapat menerima daya melalui koneksi RJ-45. Catu daya DC juga tersedia sebagai pilihan.
Selling Point Utama
ATEN VE8952T memungkinkan sinyal HDMI 4K dikirim hingga 100 meter melalui kabel Cat 5e/6, dengan dukungan audio dan kanal kontrol untuk kebutuhan sistem AV profesional.
Keunggulan utamanya:
- 4K HDMI over IP Transmitter
- Jarak transmisi point-to-point hingga 100 meter melalui Cat 5e/6
- Mendukung 4096 × 2160 dan 3840 × 2160 @ 60 Hz (4:2:0)
- Mendukung 4096 × 2160 dan 3840 × 2160 @ 30 Hz (4:4:4)
- Mendukung audio HDMI dan audio stereo terpisah
- Menyediakan koneksi USB, RS-232, dan IR
- Mendukung PoE atau catu daya DC
- Dapat menjadi bagian dari sistem distribusi AV multipoint dengan perangkat jaringan yang sesuai
- Dapat digunakan dalam solusi video wall dan distribusi AV
- Memiliki housing metal
VE8952T sesuai untuk ruang meeting, ruang kelas, ruang training, control room, NOC, command center, video wall, digital signage, auditorium, hotel, dan berbagai instalasi AV yang membutuhkan transmisi HDMI jarak jauh melalui kabel jaringan.
ATEN VE8952T, sebuah pemancar 4K HDMI over IP dengan PoE, menghadirkan sinyal AV 4K tanpa kehilangan kualitas visual dengan latensi rendah pada jarak jauh melalui jaringan Gigabit standar. Perangkat ini merupakan solusi yang efektif dan mudah digunakan yang secara langsung mengatasi tantangan yang dihadapi oleh integrator sistem saat menerapkan AV over IP.
Skalabilitas dan Fleksibilitas Tanpa Batas
Mulai dari pengaturan titik-ke-titik yang sederhana hingga ratusan titik akhir, perangkat ini menawarkan fleksibilitas, skalabilitas, dan multifungsi dalam aplikasi extender, splitter, sakelar matriks, dan dinding video.
Tanpa Pengaturan IP yang Rumit
Memungkinkan Anda beralih sumber input dengan mudah melalui tombol tekan/layar ID di panel atas dan menawarkan konfigurasi sederhana yang tidak memerlukan pengalaman TI yang mendalam.
Tidak Perlu PC Server atau Perangkat Lunak Tambahan
Kelola sistem AV over IP Anda dengan mudah dengan masuk ke transmitter mana pun melalui antarmuka web yang intuitif dengan operasi seret dan lepas.
Jangkau Lebih Jauh dengan Biaya Lebih Rendah melalui Daisy Chaining
Perluas jangkauan jaringan AV Anda dengan mudah tanpa kabel yang berantakan atau switch jaringan tambahan, sekaligus menurunkan biaya per port.
Dapat Ditempatkan di Mana Saja tanpa Perlu Kabel Daya
Dengan dukungan PoE, Anda dapat dengan mudah menempatkan unit VE8952T di tempat yang paling dibutuhkan tanpa harus memasang kabel daya dan stopkontak tambahan.
Kontrol Fleksibel dengan Aplikasi Seluler
Kelola dan kendalikan VE8952T mana pun dengan aplikasi khusus (Aplikasi Kontrol VE8950/VE8900) yang memungkinkan pratinjau instan, pemantauan, dan peralihan sumber video untuk memperlancar operasi Anda.
Kompresi Ringan dengan Latensi Sangat Rendah
- Menyajikan video berkualitas tinggi tanpa kehilangan kualitas visual hingga resolusi 4K pada 30 Hz dengan rasio 4:4:4
- Menjamin kualitas video yang memukau berkat teknologi kompresi video tanpa kehilangan kualitas (lossless) canggih dari ATEN
- EDID Expert™ memilih pengaturan EDID yang optimal untuk proses penyalaan yang lancar, tampilan berkualitas tinggi, dan resolusi video terbaik di berbagai layar
- Menyediakan berbagai tingkat kompresi video, termasuk Smooth, Balance, dan High Quality, yang dapat dipilih pengguna sesuai dengan kebutuhan praktisnya
- Dukungan Power over Ethernet
- Pasang VE8952 di mana saja tanpa perlu memasang kabel listrik dan stopkontak tambahan
- Skalabilitas dan Fleksibilitas
- Memperluas koneksi AV dari konfigurasi titik-ke-titik sederhana menjadi konfigurasi multipoint-ke-multipoint melalui LAN tanpa batasan jarak
- Menawarkan berbagai fungsi dalam aplikasi extender, splitter, sakelar matriks, dinding video, dan daisy chain
- Padukan dan sesuaikan berbagai layar 4K terbaru. Scaler bawaan secara otomatis menyesuaikan sinyal video yang masuk agar sesuai dengan resolusi maksimum perangkat layar yang terhubung*
- Kolaborasi dengan Solusi Terintegrasi Sistem Kontrol ATEN
- Solusi terintegrasi – Kompatibel dengan Sistem Kontrol ATEN, sehingga pengguna dapat mengoperasikan VE8900/VE8950/VE8952 secara langsung melalui CLI Telnet, protokol RS-232, atau Aplikasi Kontrol Seluler
- Pengoperasian yang mudah – Cukup satu klik untuk mengoperasikan VE Manager, TV, proyektor, pemutar sumber, dan peralatan terkait secara efektif melalui panel sentuh dan papan tombol
- Manajemen Penjadwalan Spontan
- Menyediakan fitur pengelolaan penjadwalan yang mudah digunakan bagi pengguna untuk merencanakan terlebih dahulu jadwal penayangan
- Menyediakan fitur pengelolaan jadwal yang andal dan intuitif untuk membantu pengguna mengelola semua acara di kalender, hingga tingkat detail seperti mengatur acara dengan interval per menit
- Mengintegrasikan semua unit VE89 untuk mengatur tampilan dengan mengelompokkan penerima individu atau dinding video
- Beberapa profil dapat diatur agar diputar dalam urutan apa pun selama periode waktu yang dipilih
- Tanpa Pengaturan IP yang Rumit.
- Konfigurasi sederhana yang tidak memerlukan pengalaman TI yang mendalam atau pembelajaran tambahan
- Dapat beralih dengan mudah di antara sumber masukan melalui tombol tekan di panel atas
- Manajemen Berbasis Antarmuka Pengguna Grafis (GUI) Web, Tanpa Perlu PC Server atau Perangkat Lunak Tambahan;
- Akses Mudah – Tanpa perlu mengetikkan alamat IP di peramban Chrome, pengguna dapat langsung terhubung ke VE Manager hanya dengan satu klik pada “Find My VE”, sebuah alat gratis berbasis Chrome
- Dapatkan Lebih Banyak dengan Biaya Lebih Hemat Berkat Daisy Chaining
- Menghubungkan beberapa layar melalui satu port untuk memanfaatkan setiap port pada sakelar jaringan dan memaksimalkan manfaatnya
- Mudah diperluas – pemasangan kabel dan implementasi sistemnya mudah, tanpa perlu sakelar jaringan berukuran besar dan dengan jumlah kabel yang lebih sedikit
- Sangat cocok untuk penerapan berskala besar yang mencakup area seluas ratusan meter, seperti fasilitas hotel, bandara, kampus universitas, stasiun, pusat perbelanjaan, dan pusat pameran. Catatan: 1. Tergantung pada arsitektur jaringan Anda, kami merekomendasikan penghubungan berantai (daisy chain) hingga 30 unit. 2. VE8952 tidak mendukung PoE dalam konfigurasi penghubungan berantai.
- Dukungan Video Wall
- Mendukung video wall berukuran hingga 8 x 8 (64 layar)*
- Mendukung orientasi tampilan horizontal atau vertikal (rotasi 90° dan 270°)
- Dengan mudah mengganti profil tata letak, melihat pratinjau, dan menyeret serta melepas sumber video melalui antarmuka web yang intuitif
- Dukungan Audio Tertanam/Terpisah
- Untuk pemancar – sinyal audio terpisah dapat disematkan ke dalam aliran HDMI
- Beberapa Saluran Kontrol
- Berbagai metode pengendalian – sistem ini dapat dikendalikan melalui Ethernet atau tombol tekan di panel atas
- Konektivitas USB – Port USB (USB 2.0) memungkinkan penghubungan perangkat seperti keyboard, mouse, flash drive, printer, dan perangkat tambahan USB lainnya*
- Saluran IR Dua Arah – Transmisi IR diproses satu arah pada satu waktu
- Saluran RS-232 – port serial RS-232 dua arah memungkinkan penghubungan perangkat tambahan seperti layar sentuh dan pemindai kode batang * Setiap pemancar dapat dikendalikan oleh total 4 layar sentuh USB yang terpasang pada penerima. Aksesori: * Adaptor daya dan kabel daya untuk produk ini dijual terpisah. Untuk informasi lebih lanjut mengenai aksesori ini, lihat bagian Aksesori.

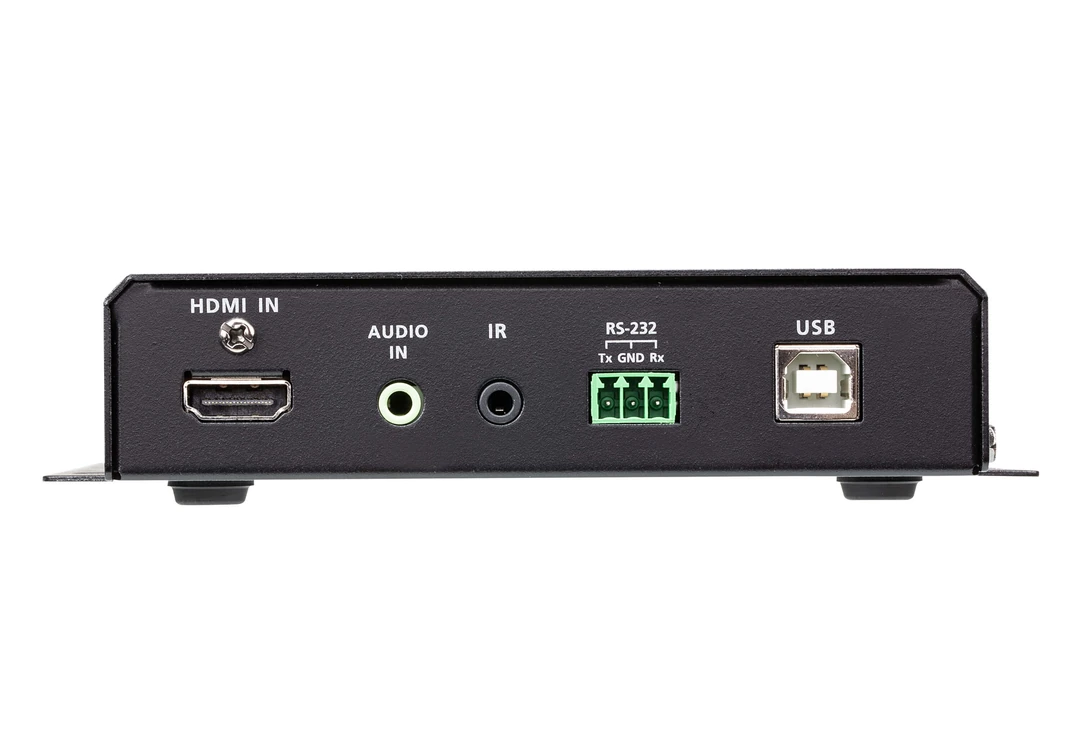

| Video Input | |
| Interfaces | 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Max. Distance | 3 m |
| Video | |
| Max. Data Rate | Average: 150 ~ 500Mbps |
| Compliance | HDMI (4K) HDCP Compatible |
| Max. Resolutions / Distance | Up to 4K@100m (Cat 5e/6, point to point)
*4K supported: |
| Audio | |
| Input | 1 x HDMI Type A Female (Black) 1 x Mini Stereo Jack Female (Green) |
| Connectors | |

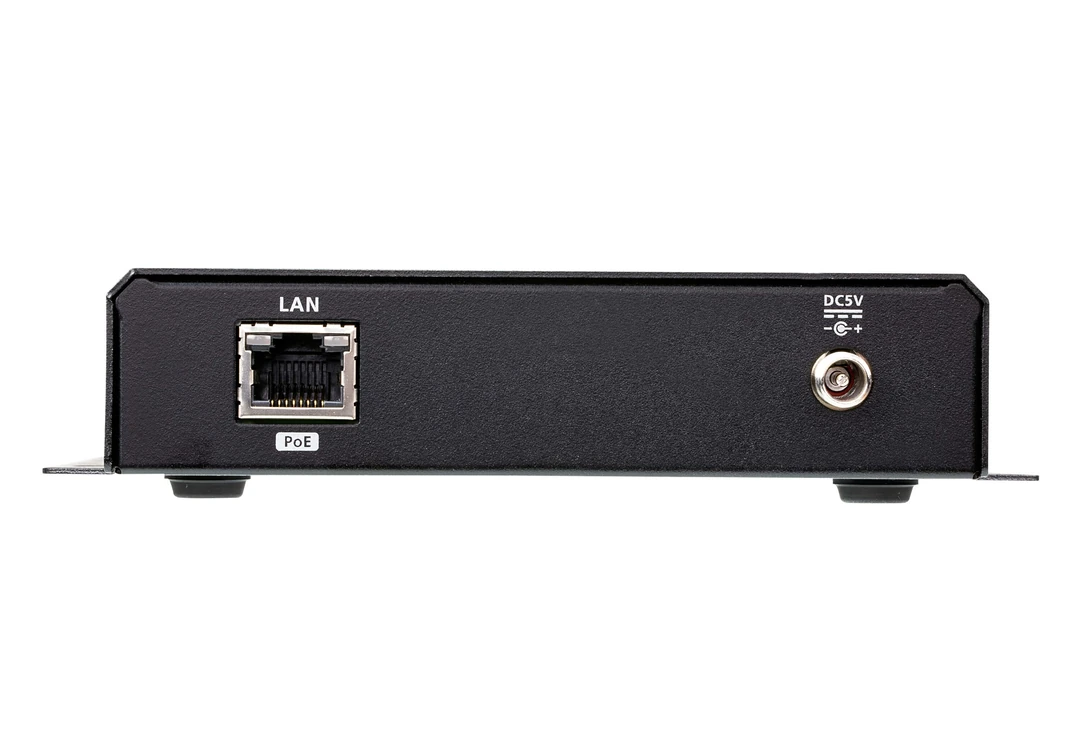

| Unit To Unit | 1 x RJ-45 Female |
| Power | 1 x DC Jack (Black) with locking or 1 x RJ-45 (Power Over Ethernet, POE) |
| Control | |
| IR | 1 x Mini Stereo Jack Female (Black) |
| RS-232 | Connector: 1 x Terminal Block, 3 pole Baud Rate: 19200, Data Bits:8, Stop Bits:1, no parity and flow control |
| USB | 1 x USB Type B Female (White) |
| Pushbuttons | |
| ID Number Selection | 2 x Push buttons |
| Power Consumption | DC5V:3.49W:16BTU/h POE:4.36W:20BTU/h Note: |
| Environmental | |
| Operating Temperature | 0 - 40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 0.67 kg ( 1.48 lb ) |
| Dimensions (L x W x H) with bracket | 17.02 x 14.69 x 3.00 cm (6.7 x 5.78 x 1.18 in.) |
| Dimensions (L x W x H) without bracket | 16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.) |
| Input Resolutions | 640x480p @ 59.94/60Hz (4:3) | 720x576p @ 50/200Hz (4:3)/(16:9) |
| 720x480p @ 59.94/60/119.88/120/239.76/240Hz (4:3)/(16:9) | 720x576p @ 100Hz (16:9) | |
| 1280x720p @ 23.98/24/25/29.97/30/50/59.94/60/100/ 119.88/120 Hz (16:9) |
1440x480p @ 59.94/60Hz (4:3)/(16:9) | |
| 1280x720p @ 29.97/30/50/59.94/60/100/119.88/120Hz | 1440x576p @ 50Hz (4:3)/(16:9) | |
| 1920x1080i @ 50/59.94/60/100/119.88/120Hz (16:9) | (2880)x480p @ 59.94/60Hz (4:3)/(16:9) | |
| 1920x1080p @ 23.98/24/25/29.97/30/50/59.94/60/100/ 119.88/120Hz (16:9) |
1680x720p @ 23.98/24/25/29.97/30/50/59.94/ 60/100/ 119.88/120 Hz |
|
| 720 (1440)x576i @ 50/100/200Hz (4:3)/(16:9) | 2560x1080p @ 23.98/ 24/25/29.97/30/50/59.94/60Hz | |
| 720 (1440)x480i @ 59.94/60Hz (4:3)/(16:9) | 3840x2160p @ 23.98/24/25/29.97/30/50/59.94/60 Hz (16:9) | |
| 720 (1440)x288p @ 50Hz (4:3)/(16:9) | 3840x2160p @ 23.98/24/25/29.97/30Hz | |
| 720 (1440)x240p @ 59.94/60/119.88/120/239.76/ 240Hz (4:3)/(16:9) | 4096x2160p @ 23.98/24/25/29.97/30Hz |
- 1x VE8952T 4K HDMI over IP Transmitter with PoE
- 1x RS-232 Terminal Block
- 4x Foot Pads
- 1x User Instructions
