ATEN PG5308 30A/32A 8-Outlet 1U Metered eco PDU

Mendukung antarmuka Ethernet 1 Gbps
Protokol Manajemen Jarak Jauh – TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP (TLS 1.2), ARP, NTP, DNS, SNMP V1, V2, dan V3, Telnet, Modbus (melalui TCP/IP), Wi-Fi, dan IPv6
Pemrograman Skrip – Protokol JSON-RPC (Remote Procedure Call) dan pemrograman skrip Python untuk mengendalikan unit PDU tertentu
Keamanan – Akses masuk dengan sistem dua tingkat (akun/kata sandi), penyaringan IP/MAC, dan SSL 128 bit
Otentikasi – RADIUS, LDAP, TACACS

PRODUCT INTRO

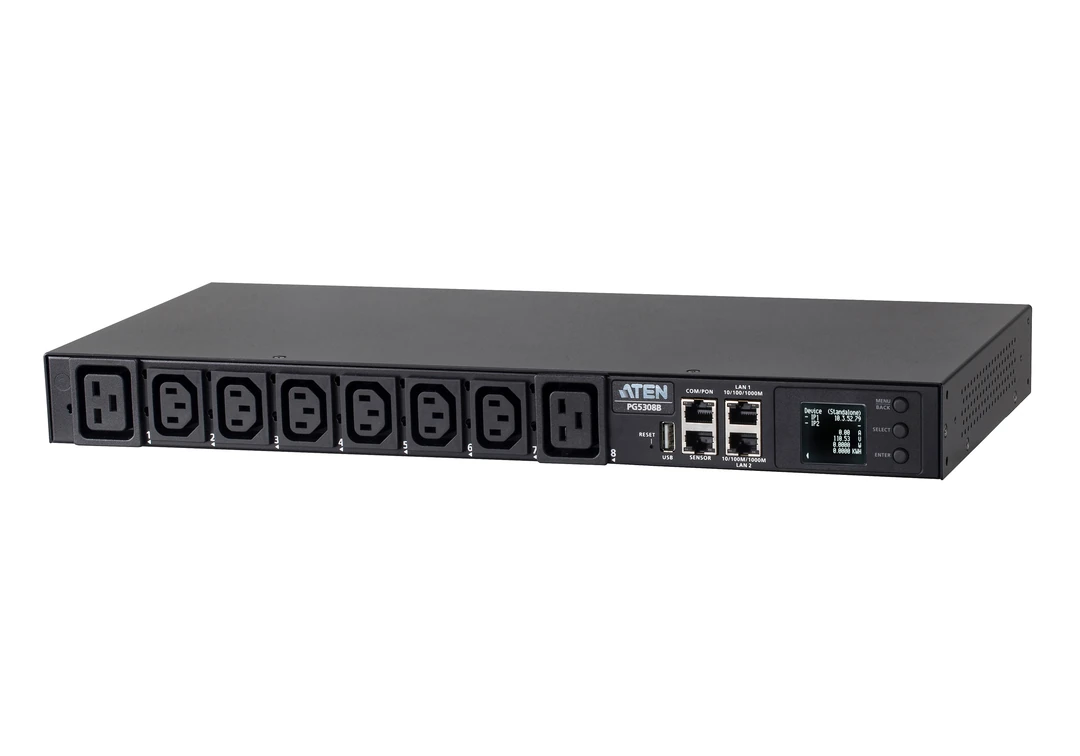

ATEN PG5308 adalah 8-Outlet 1U Metered eco PDU untuk distribusi daya dan pemantauan beban listrik pada perangkat rack. PDU ini mengukur arus, tegangan, power factor (PF), dan konsumsi kWh pada tingkat bank, dengan akurasi pengukuran hingga ±1%. Pengukuran dilakukan pada bank daya, bukan secara terpisah di setiap outlet. (Spesifikasi resmi ATEN PG5308)

PG5308 tersedia dalam tiga varian dengan input dan jenis outlet berbeda:

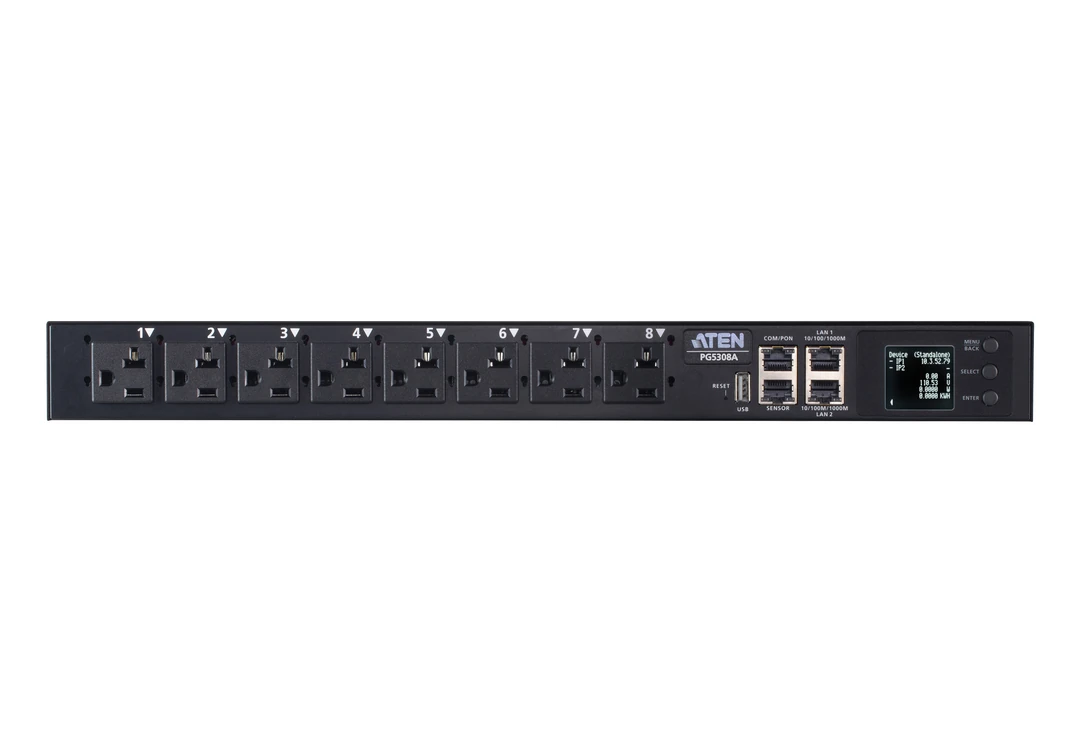

- PG5308A: input NEMA L5-30P, tegangan 100–120 VAC, delapan outlet NEMA 5-20R.
- PG5308B: input NEMA L6-30P, tegangan 100–240 VAC, enam outlet IEC C13 dan dua outlet IEC C19.
- PG5308G: input IEC 60309 32A, tegangan 100–240 VAC, enam outlet IEC C13 dan dua outlet IEC C19.
Port Ethernet Gigabit mendukung pemantauan melalui jaringan. PG5308 memiliki dua port Ethernet untuk cascade hingga 64 PDU, port sensor lingkungan RJ-45 untuk sensor ATEN yang kompatibel, port USB 2.0 Type-A, serta port PON + COM. PDU juga dapat dipantau menggunakan ATEN eco DC.

PG5308 dirancang untuk pengukuran daya, bukan untuk kendali outlet jarak jauh. Model ini tidak mendukung outlet switching atau fungsi On/Off/Reboot pada outlet. Untuk aplikasi yang membutuhkan pemantauan sekaligus kendali tiap outlet, pertimbangkan model ATEN yang memiliki fitur switched.

Secara keseluruhan, ATEN PG5308 merupakan PDU 1U dengan delapan outlet dan pemantauan daya tingkat bank. Perbedaan varian perlu dicocokkan dengan konektor input, tegangan, dan kebutuhan listrik rack.

APLIKASI / USE CASE

1. Pemantauan Beban Rack
PG5308 dapat digunakan untuk memantau arus, tegangan, PF, dan kWh pada bank outlet yang menyuplai perangkat rack. Informasi ini membantu administrator memahami beban listrik secara keseluruhan.

2. Server Room
PDU ini dapat mendistribusikan daya ke server, storage, dan perangkat pendukung yang sesuai dengan jenis outlet pada variannya. Pemantauan bank membantu tim fasilitas mengikuti penggunaan listrik rack.

3. Rack Jaringan
PG5308 dapat memasok daya ke switch, router, firewall, dan perangkat jaringan lainnya. Pengukuran daya dapat membantu pengelola mengawasi total beban pada bank outlet.

4. Pencatatan Konsumsi Energi
Data arus, tegangan, PF, dan kWh dapat digunakan untuk mencatat penggunaan energi rack dan membandingkan beban operasional dari waktu ke waktu.

5. Data Center Skala Kecil
Delapan outlet dalam format 1U sesuai untuk rack dengan jumlah perangkat terbatas yang memerlukan pemantauan daya jaringan.

6. Pemantauan Lingkungan Rack
Port sensor RJ-45 dapat digunakan bersama sensor ATEN yang kompatibel untuk memantau kondisi seperti suhu, kelembapan, aliran udara, tekanan diferensial, atau kebocoran. Sensor merupakan aksesori terpisah.

7. Pengelolaan PDU melalui Jaringan
Koneksi Ethernet Gigabit mendukung pemantauan melalui jaringan dan integrasi dengan ATEN eco DC. Fitur cascade dapat digunakan untuk menghubungkan hingga 64 PDU dalam konfigurasi yang sesuai.

8. Instalasi dengan Konektor NEMA atau IEC
Varian A, B, dan G menyediakan pilihan konektor serta tegangan input berbeda, sehingga PG5308 dapat disesuaikan dengan infrastruktur listrik dan perangkat rack yang digunakan.

Selling Point Utama

ATEN PG5308 menyediakan delapan outlet dalam format rack 1U dengan pemantauan arus, tegangan, PF, dan kWh pada tingkat bank. Model ini sesuai untuk instalasi yang membutuhkan distribusi daya dan pemantauan beban listrik melalui jaringan.

Keunggulan utamanya:
- Delapan outlet dalam format rack 1U
- Pengukuran arus, tegangan, PF, dan kWh pada tingkat bank
- Akurasi pengukuran hingga ±1%
- Ethernet Gigabit untuk pemantauan melalui jaringan
- Dua port Ethernet untuk cascade hingga 64 PDU
- Port sensor lingkungan RJ-45 untuk sensor ATEN yang kompatibel
- Port USB 2.0 Type-A dan PON + COM
- Mendukung ATEN eco DC
- Tersedia varian input NEMA L5-30P, NEMA L6-30P, dan IEC 60309 32A
- Tidak mendukung switching atau kendali On/Off/Reboot outlet
PG5308 sesuai untuk server room, rack jaringan, data center skala kecil, dan instalasi IT yang memerlukan pemantauan beban daya tingkat bank.

Dalam menjaga ketersediaan operasional di pusat data atau ruang server, efisiensi energi yang berkelanjutan dapat menjadi faktor penentu. Penerapan manajemen daya yang efektif sering kali melibatkan peningkatan baik pada tingkat perangkat keras maupun perangkat lunak. ATEN memperkenalkan seri PDU PG terbarunya, yang tersedia dalam konfigurasi soket IEC, yang dirancang dengan housing rak 1U untuk mengakomodasi permintaan daya yang terus meningkat bagi peralatan TI dengan kepadatan tinggi di ruang server dan pusat data. Setiap PDU PG5308, yang menggunakan prosesor ARM-Cortex A8, dilengkapi dengan 8 port outlet yang dapat menyalakan semua peralatan yang terhubung dalam waktu kurang dari 10 detik setelah dicolokkan, serta memberikan data penggunaan energi kWh yang paling akurat (+/-1%) untuk kebiasaan konsumsi daya yang lebih baik, patokan, dan pelacakan inisiatif. Dengan mempertimbangkan penghematan energi, PG5308 dirancang untuk memungkinkan konsumsi energi yang lebih rendah demi praktik terbaik dalam infrastruktur jaringan.

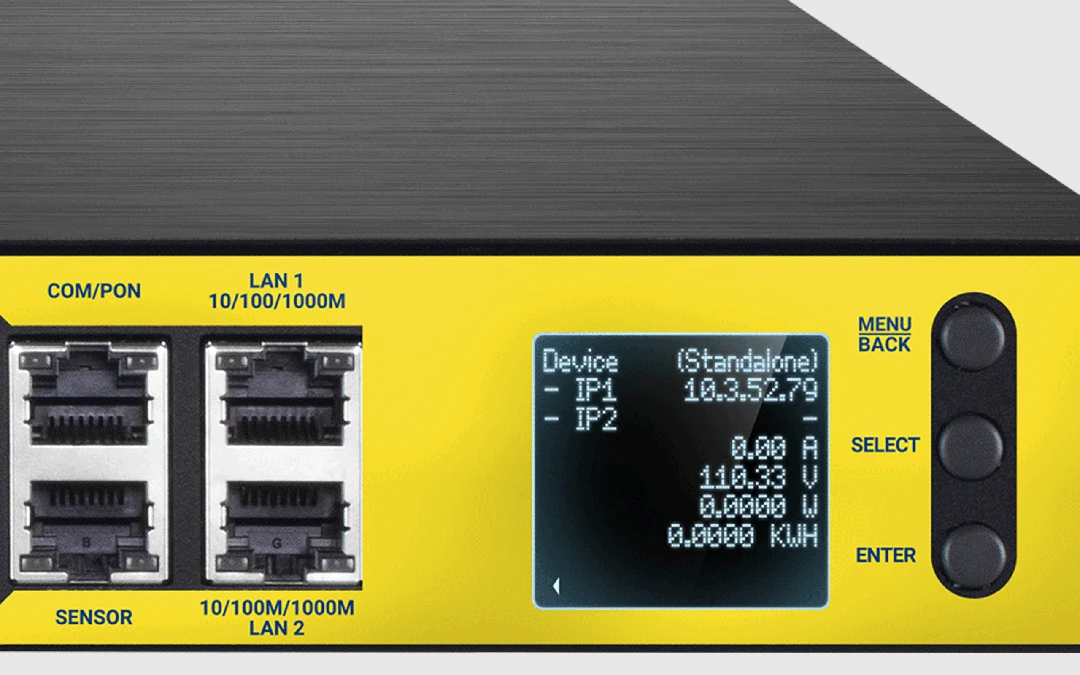

Real-time Alerts via LCD Display

Setelah terhubung ke sumber daya AC, layar Beranda menampilkan pembacaan PDU dasar, termasuk A (Arus Agregat), V (Tegangan), W (Daya), dan kWh (Konsumsi Daya). Layar LCD akan menyala merah ketika peristiwa Kritis, Peringatan (dipicu saat nilai PDU melebihi ambang batas yang telah ditentukan), atau Peringatan Awal (saat nilai mendekati ambang batas peringatan) tercatat.

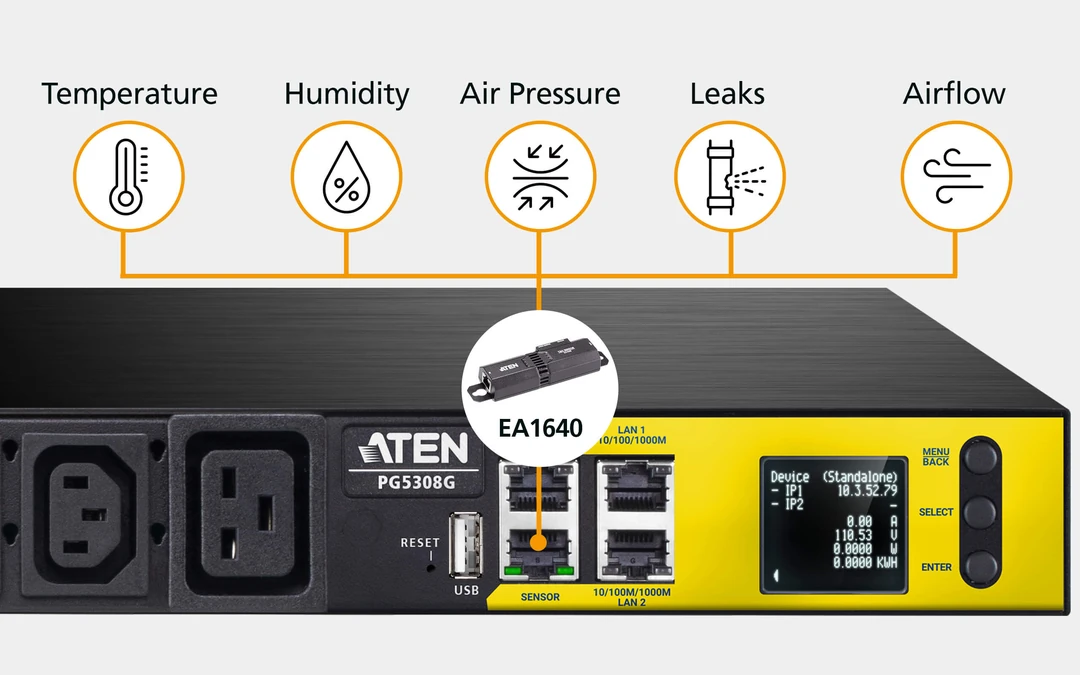

Sensor Lingkungan

Port Sensor mendukung konektivitas RJ-45 untuk menghubungkan atau menyambungkan secara berantai hingga 8 sensor lingkungan (misalnya EA1640, dijual terpisah) guna memantau dan mengelola suhu, kelembapan, aliran udara, tekanan udara diferensial, dan kebocoran, dilengkapi dengan peringatan untuk potensi ancaman.

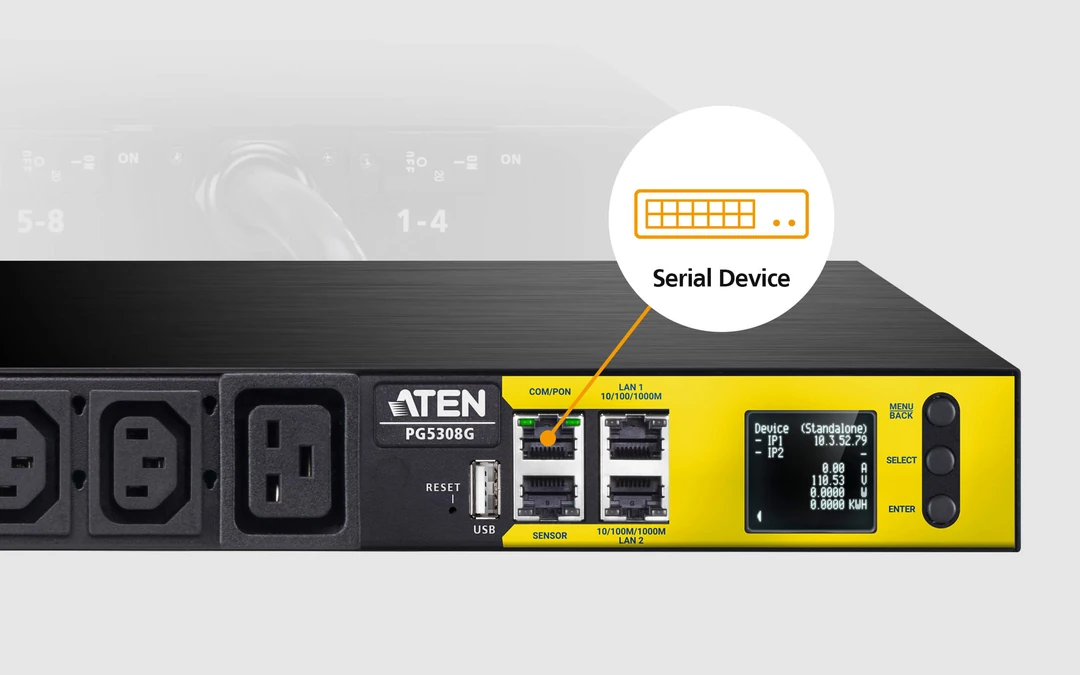

Berkomunikasi melalui Protokol RS-232

Untuk pengoperasian yang cepat dan fleksibel, menghubungkan perangkat serial ke PDU melalui port COM-nya menyediakan cara lain untuk melakukan komunikasi melalui perintah CLI.

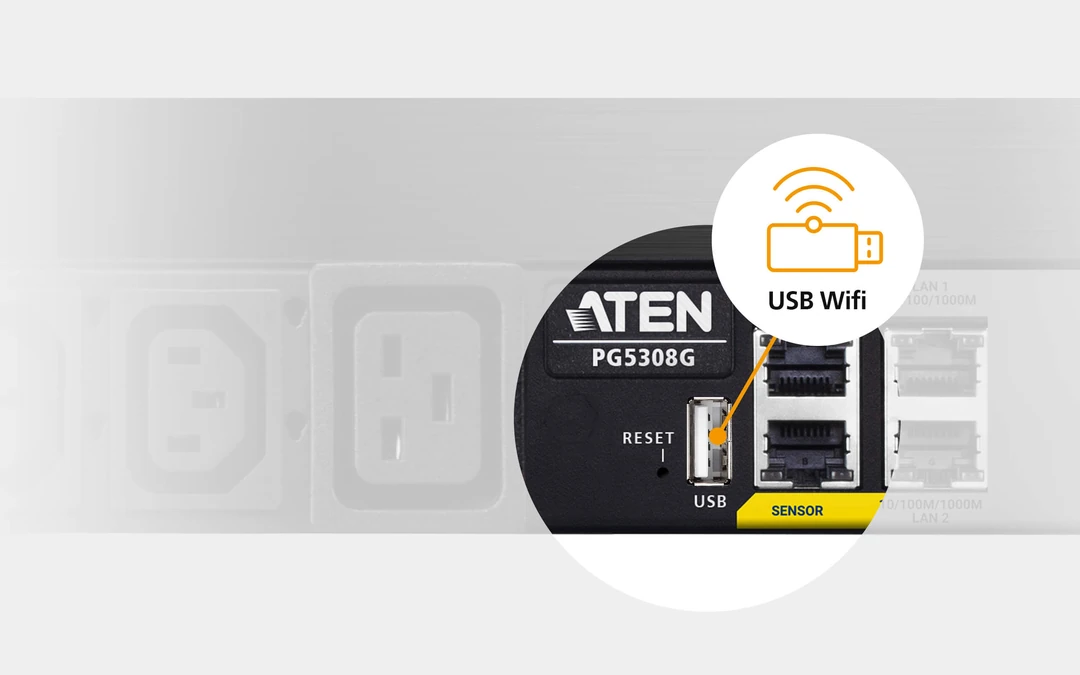

Dapat dihubungkan ke jaringan melalui WiFi

PG5308 dapat dihubungkan ke jaringan melalui koneksi ke dongle WiFi USB untuk melakukan DCIM, pembaruan firmware, ekspor log, konfigurasi cepat, dan lainnya.

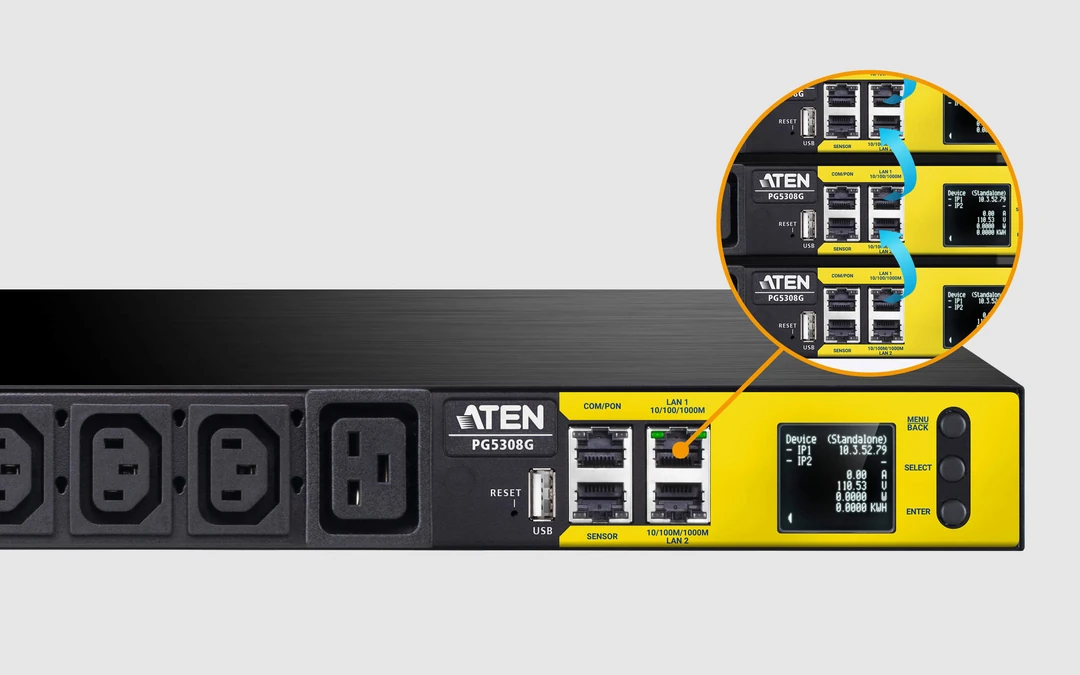

Port LAN Ganda untuk Pengaturan Jaringan yang Dapat Diperluas

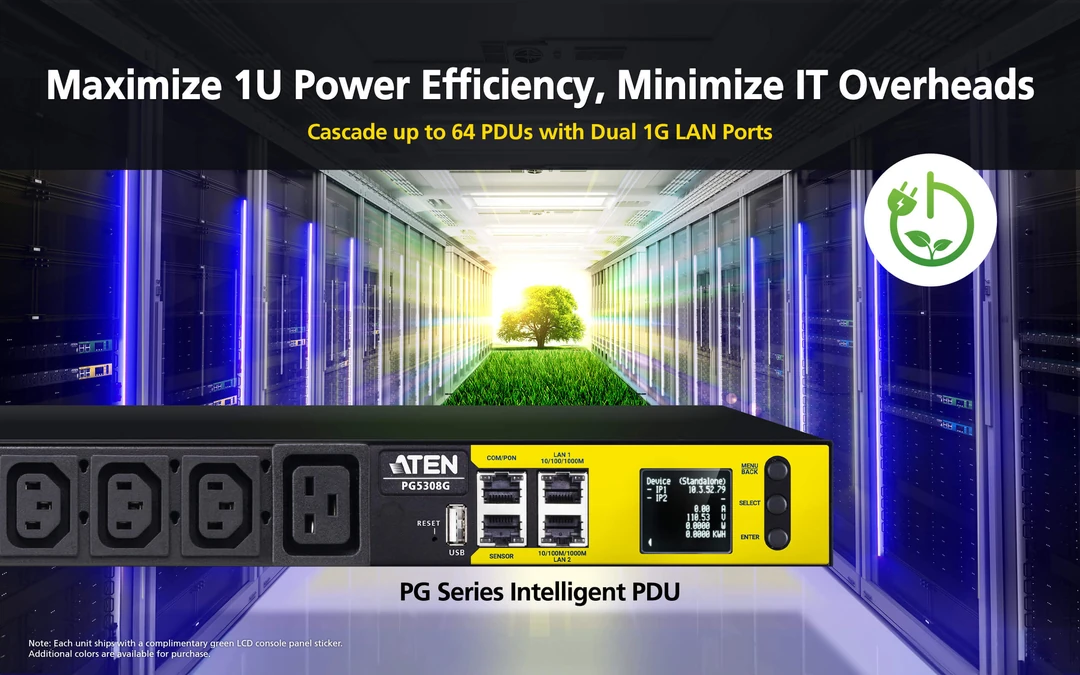

PG5308 dilengkapi dengan dua port LAN (Internet dan Intranet) yang mendukung koneksi Ethernet hingga 1G, dan dapat disusun secara kaskade untuk menghubungkan hingga 64 unit PDU, sehingga menghemat biaya pemasangan switch jaringan tambahan untuk mengintegrasikan koneksi jaringan sekaligus menghemat ruang rak untuk menampung lebih banyak peralatan TI dalam jaringan yang dapat diperluas.

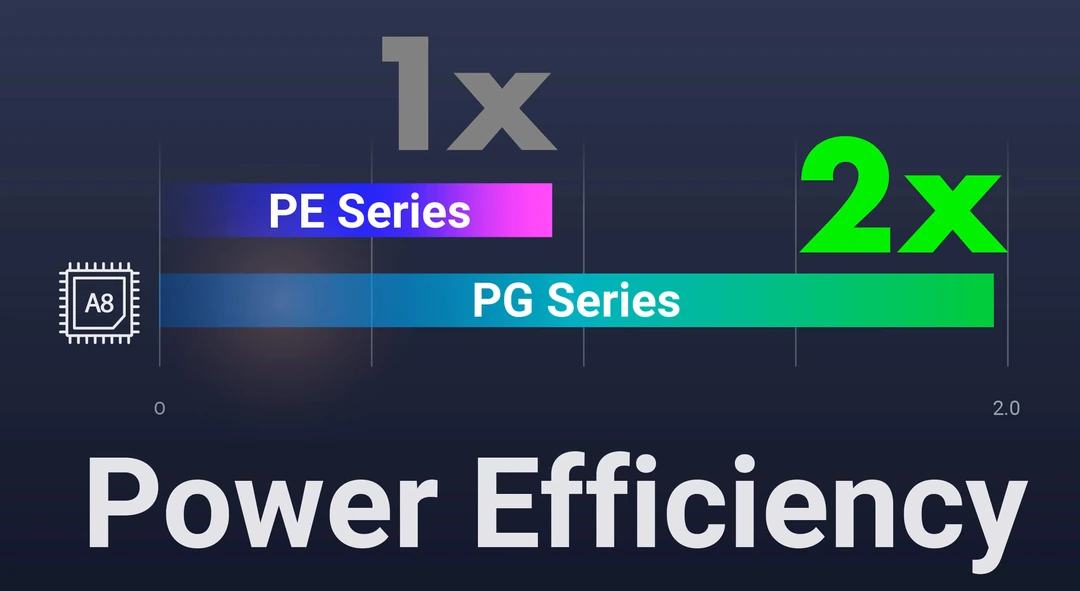

Efisiensi daya yang lebih dari dua kali lipat dibandingkan Seri PE

Ditingkatkan dengan prosesor ARM Cortex-A8 yang baru dan canggih, efisiensi daya seri PG lebih dari dua kali lipat dibandingkan seri PE, sehingga menjadi peningkatan yang signifikan.

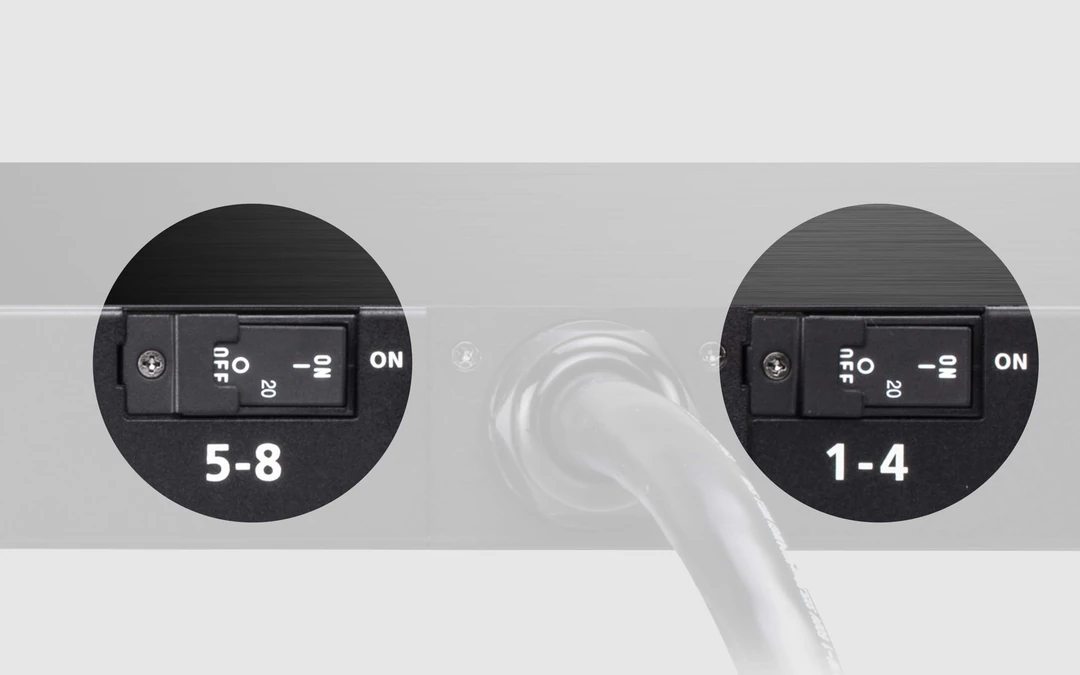

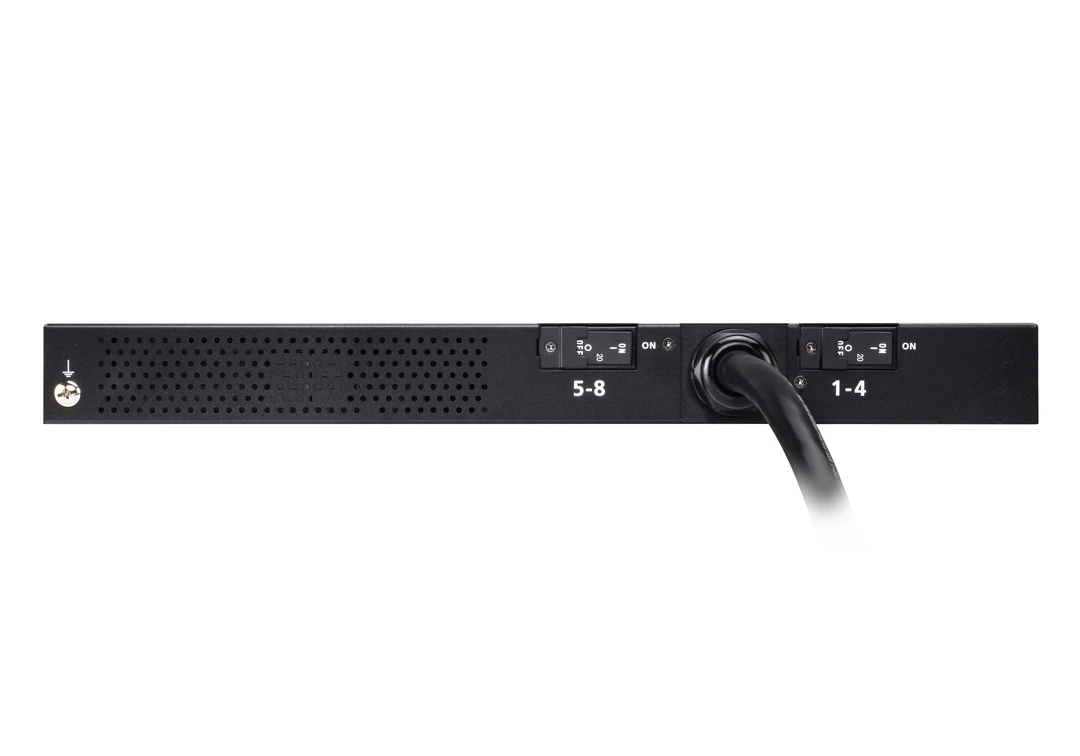

Pemutus Sirkuit Hidraulik-Magnetik

Dengan adanya pemutus sirkuit hidrolik-magnetik bawaan, pasokan listrik dapat dimatikan secara otomatis untuk melindungi perangkat yang terhubung dari kelebihan beban atau kerusakan, sekaligus menjaga distribusi daya yang stabil.

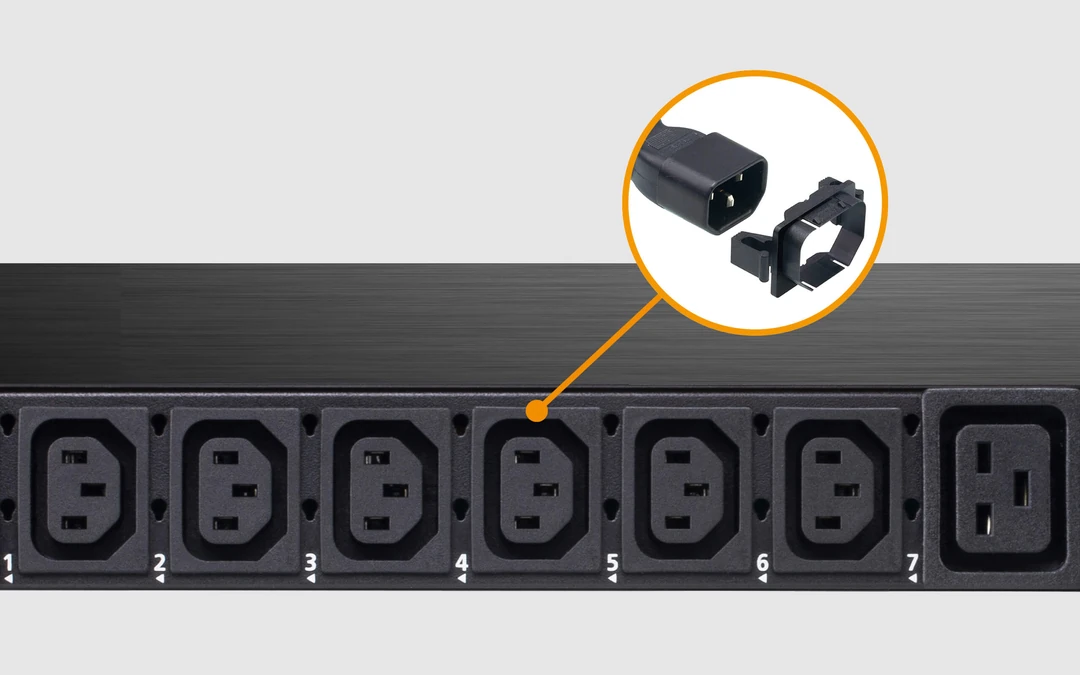

Peningkatan Sistem Penguncian yang Aman

Stopkontak dapat dilindungi dengan kunci pengaman untuk mencegah kabel daya terlepas akibat getaran atau kesalahan manusia.

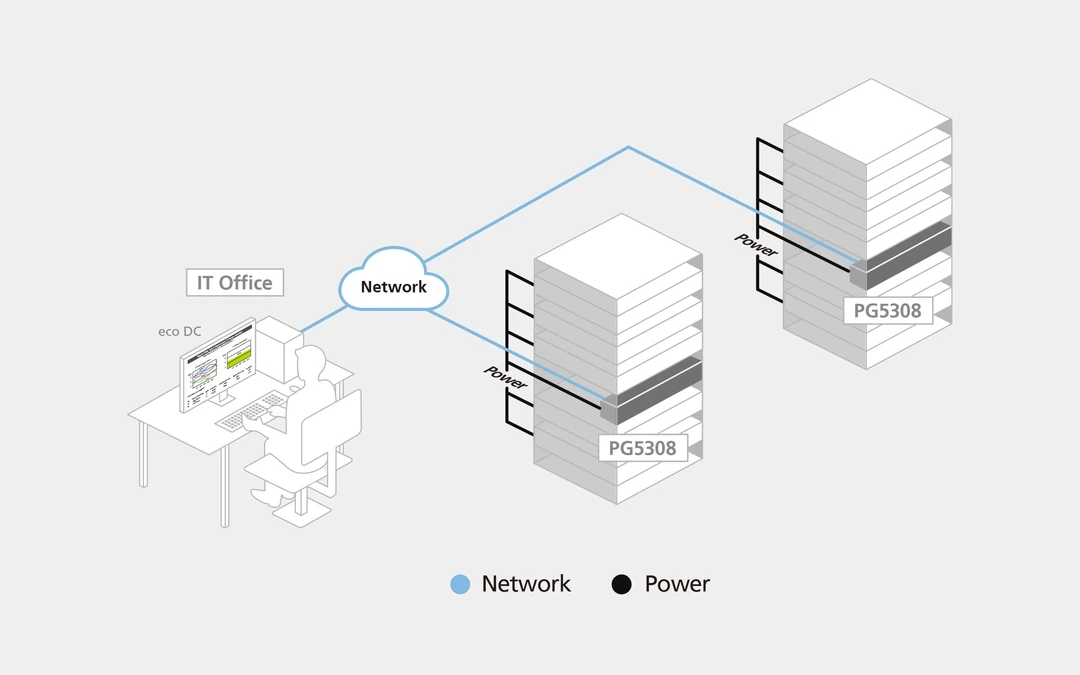

Pemantauan DCIM

Terintegrasi dengan ATEN eco DC – alat berbasis PC dan web untuk Manajemen Infrastruktur Pusat Data (DCIM) yang dioptimalkan – distribusi daya, energi, dan data lingkungan dari PDU serta perangkat yang terhubung dapat dipantau melalui GUI web yang ramah pengguna untuk manajemen daya yang cerdas.

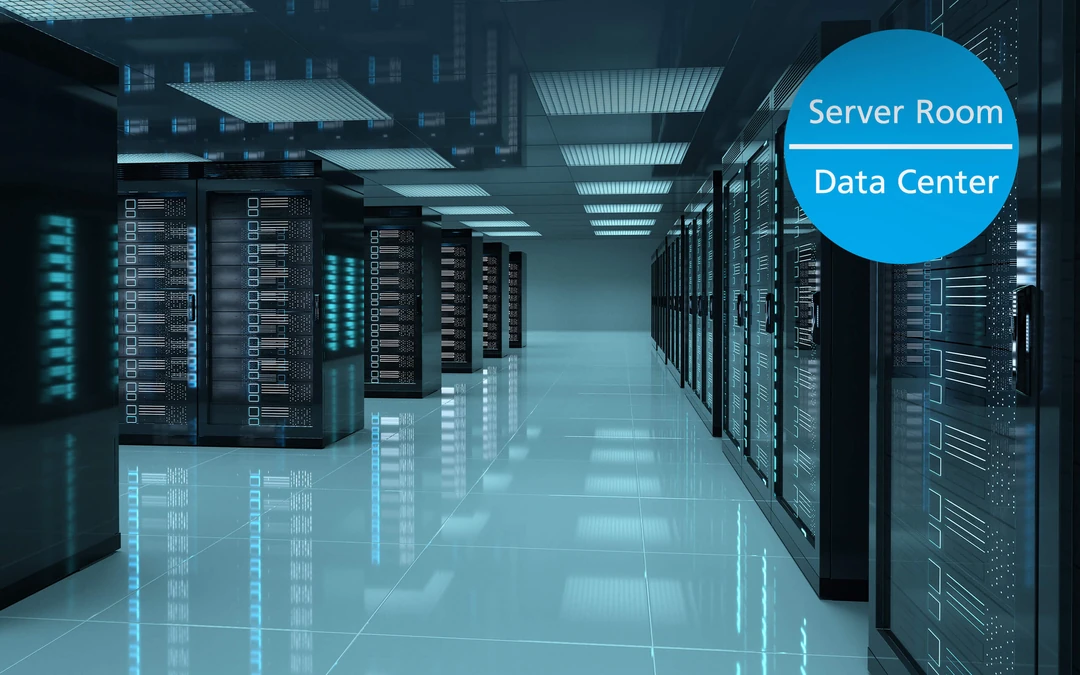

Aplikasi

PDU cerdas seri PG sangat cocok untuk pemasangan rak server yang membutuhkan distribusi daya hemat energi ke peralatan TI dengan kepadatan tinggi di ruang server atau pusat data.

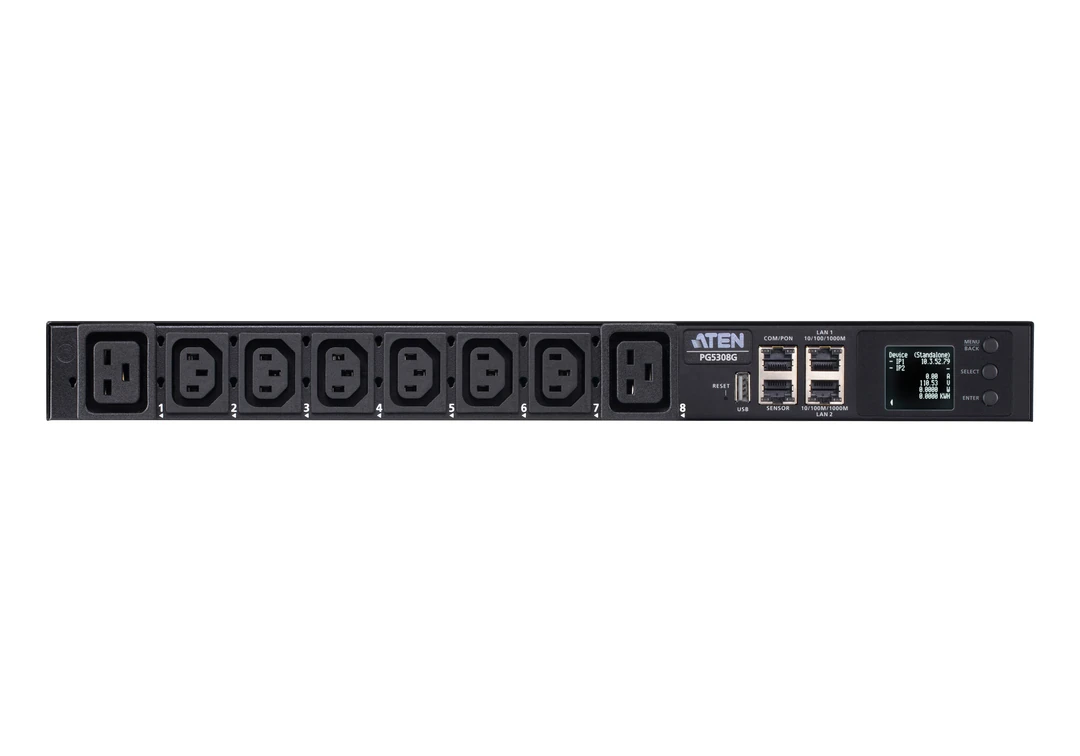

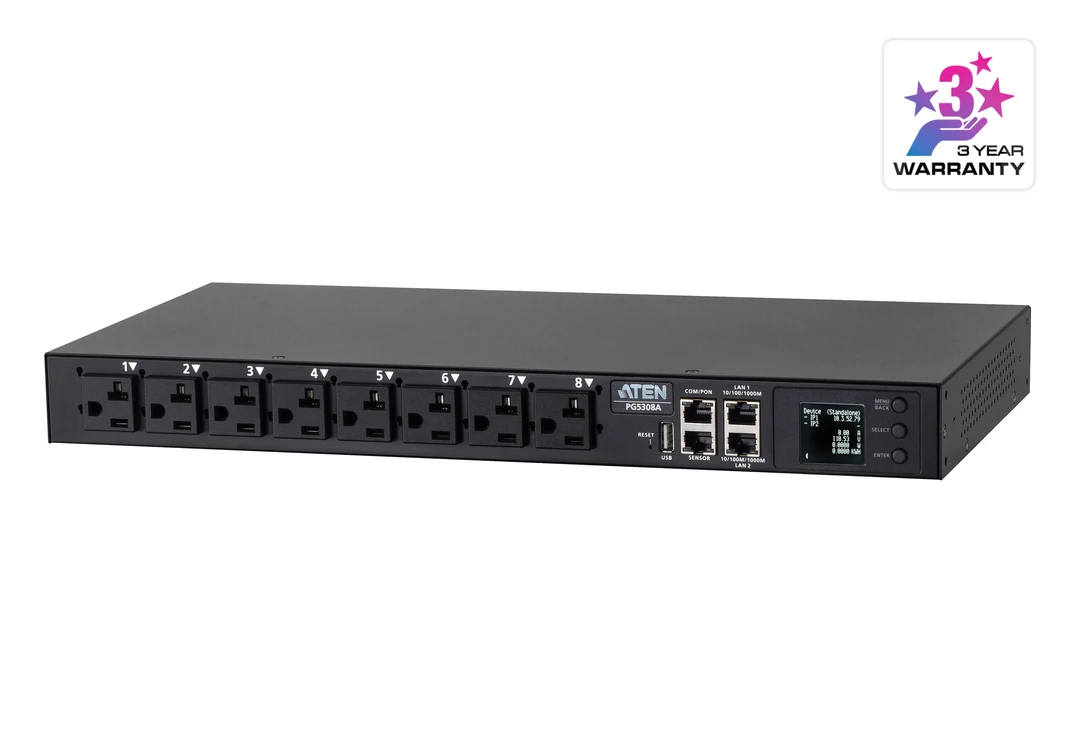

PDU cerdas seri PG5308 dengan fitur pengukuran dari ATEN dilengkapi dengan 8 soket listrik¹ yang terpasang dalam wadah rak 1U yang ringkas.

Dilengkapi dengan prosesor ARM Cortex-A8, PDU ini menawarkan opsi kontrol canggih melalui USB, COM, sensor lingkungan, dan dua port LAN Gigabit.

Dirancang untuk penerapan yang cepat, PDU seri PG dapat menyalakan semua peralatan yang terhubung hanya dalam waktu 10 detik setelah dicolokkan. Untuk meningkatkan efisiensi biaya dan optimalisasi ruang, PDU cerdas ini dapat disusun secara kaskade, sehingga memungkinkan interkoneksi hingga 64 unit.

PDU seri PG dilengkapi dengan port sensor RJ-45 untuk terhubung dengan EA1640 yang memantau kondisi lingkungan pusat data, memastikan kondisi operasi yang optimal. PDU ini menawarkan kemampuan manajemen daya yang aman, terpusat, dan cerdas, sehingga pengguna dapat menghidupkan, mematikan, atau melakukan siklus ulang pada peralatan TI pusat data seperti server, sistem penyimpanan, sakelar KVM, perangkat jaringan, dan perangkat data serial.

Dengan integrasi kontrol daya jarak jauh dan pengukuran daya secara real-time, pengguna dapat mengelola dan memantau status daya perangkat yang terhubung ke PDU seri PG dari hampir mana saja dengan koneksi IP. Fungsi ini dapat diakses pada tingkat perangkat PDU, bank, atau outlet, tergantung pada model spesifiknya.

PDU cerdas ini mampu menangani rentang tegangan tinggi dari 100V hingga 240V. Selain itu, PDU ini menyediakan data penggunaan energi dalam satuan kWh yang akurat dengan tingkat ketelitian ±1%. Tingkat ketelitian ini meningkatkan pemantauan konsumsi daya, membantu penetapan patokan penggunaan energi, serta mendukung pelacakan inisiatif efisiensi energi.

Firmware seri PG dapat diperbarui melalui antarmuka web (GUI) atau USB, sehingga pengguna dapat dengan mudah mengunduh pembaruan dari situs web ATEN, memastikan akses ke fitur dan peningkatan terbaru untuk penggunaan praktis.

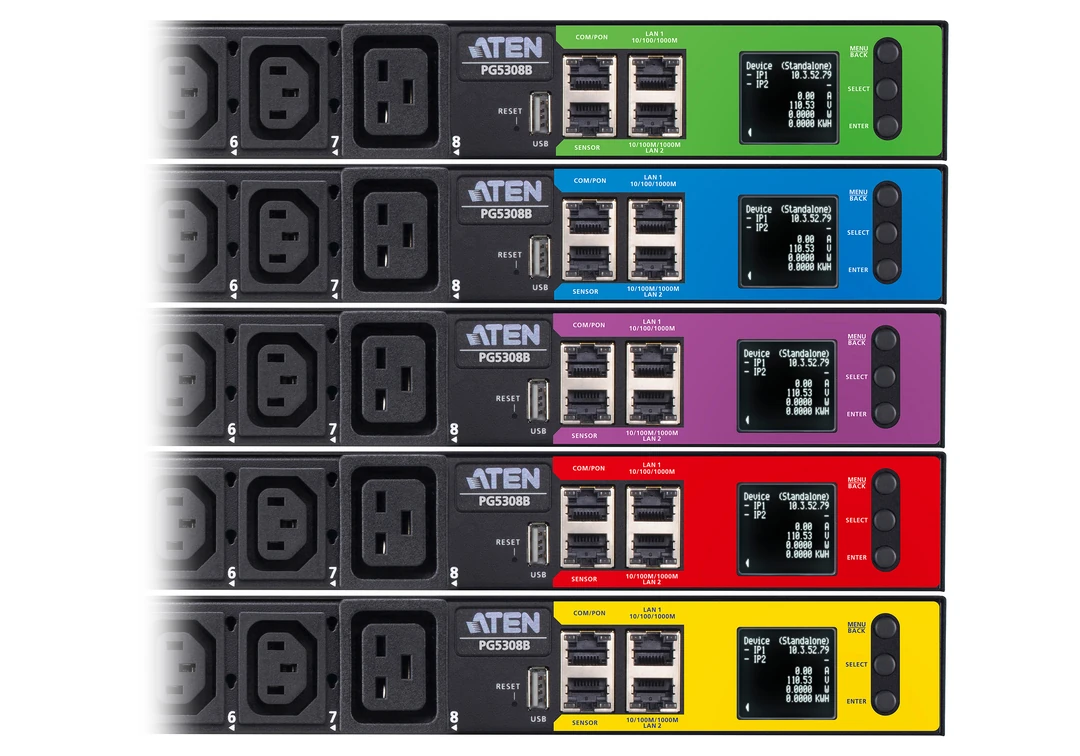

Stiker panel konsol LCD berwarna hijau disertakan untuk pengguna, dengan opsi tambahan dalam warna biru, kuning, merah, dan ungu yang tersedia untuk dibeli2. Sistem kode warna ini meningkatkan kemampuan untuk membedakan antara pengaturan suplai daya dan memfasilitasi pemecahan masalah yang lebih efisien.

PDU cerdas seri PG sangat cocok untuk ruang server perusahaan, ruang jaringan, dan pusat data, menyediakan solusi distribusi dan manajemen daya cerdas yang memenuhi tuntutan aplikasi TI dengan kepadatan tinggi sekaligus mengoptimalkan biaya secara keseluruhan.

Catatan:
1. PG5308A dilengkapi dengan 8 × konfigurasi soket NEMA 5-20R; PG5308B / PG5308G dilengkapi dengan 6 × konfigurasi soket IEC60320 C13 dan 2 × konfigurasi soket IEC60320 C19.
2. Stiker panel konsol LCD dijual dalam kemasan 10 buah. Jumlah pesanan minimum (MOQ) dapat dibahas sesuai kebutuhan pelanggan.

Koneksi
Mendukung antarmuka Ethernet 1 Gbps
Protokol Manajemen Jarak Jauh – TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP (TLS 1.2), ARP, NTP, DNS, SNMP V1, V2, dan V3, Telnet, Modbus (melalui TCP/IP), Wi-Fi, dan IPv6
Pemrograman Skrip – Protokol JSON-RPC (Remote Procedure Call) dan pemrograman skrip Python untuk mengendalikan unit PDU tertentu
Keamanan – Akses masuk dengan sistem dua tingkat (akun/kata sandi), penyaringan IP/MAC, dan SSL 128 bit
Otentikasi – RADIUS, LDAP, TACACS
Mendukung eco DC dan berbagai peramban (IE, Firefox, Chrome, dan Safari)
Mendukung port komunikasi RS-232 dan RS-485.
Port sensor lingkungan mendukung konektivitas RJ-45 untuk menghubungkan atau menyambungkan secara berantai hingga 8 sensor lingkungan ATEN EA1640 guna memantau dan mengelola suhu, kelembapan, aliran udara, tekanan udara diferensial, dan kebocoran, dilengkapi dengan peringatan terhadap potensi ancaman (dijual terpisah)
Layar LCD yang Dapat Diputar – dapat diputar hingga 180 derajat, sehingga memungkinkan pemasangan yang fleksibel di dalam rak
Pengukuran:
Peningkatan sistem penguncian yang aman mencegah kabel daya terlepas akibat getaran atau kesalahan manusia
Pengukuran dan pemantauan daya pada tingkat PDU dan stopkontak
Pengukuran dan penetapan nilai ambang batas untuk arus, tegangan, daya, disipasi daya, suhu, dan kelembapan
Pengukuran kWh yang akurat (+/-1%) untuk membina kebiasaan konsumsi daya yang lebih baik, menetapkan patokan, dan memantau inisiatif
Peringatan real-time melalui layar LCD memberi tahu pengguna mengenai kondisi daya yang tidak biasa: – Pembacaan Layar Utama: A (arus agregat), V (tegangan), W (daya), kWh (konsumsi daya) – Jenis Peringatan: Kritis, Peringatan (nilai melebihi ambang batas yang telah ditentukan), Peringatan Dini (nilai mendekati ambang batas peringatan)
Jaringan:
Dua port Ethernet mendukung penghubungan berurutan hingga 64 PDU
Fungsi daisy chaining mendukung protokol SNMP & Modbus serta protokol TCP/IP (halaman web)
Mendukung eco DC dari ATEN (Antarmuka Web untuk Manajemen Energi & DCIM) untuk memantau distribusi daya, energi, dan data lingkungan dari PDU serta perangkat yang terhubung

Function	PG5308A	PG5308B	PG5308G
Electrical
Nominal Input Voltage	100 – 120 VAC	100 – 240 VAC	100 – 240 VAC
Maximum Input Current	30A Max ,24A(UL)	30A Max ,24A(UL)	32A Max
Input Frequency	50-60 Hz	50-60 Hz	50-60 Hz
Input Connection	NEMA L5-30P	NEMA L6-30P	IEC 60309 32A
Input Power	3600VA(Max),2880VA(UL)	7200VA(Max),5760VA(UL)	7680VA(Max)
Outlet Type	(8) NEMA 5-20R	(6) IEC320 C13+(2) IEC320 C19	(6) IEC320 C13+(2) IEC320 C19
Nominal Output Voltage	100 – 120 VAC	100 – 240 VAC	100 – 240 VAC
Maximum Output Current (Outlet)	20A(Max), 16A(UL)	C13:12A(UL) C19:16A(UL)	C13:10A(Max) C19:16A(Max)
Breakers	UL489x2	UL489x2	UL489x2
Metering	Bank level Current, Voltage , PF and KWh Monitoring	Bank level Current, Voltage , PF and KWh Monitoring	Bank level Current, Voltage , PF and KWh Monitoring
Outlet Switching	No	No	No
Environment Sensor Ports	1xRJ45	1xRJ45	1xRJ45
USB 2.0 Type-A Port	Yes	Yes	Yes
Ethernet Port	10/100/1000M	10/100/1000M	10/100/1000M
PON + COM Port	1 x RJ-45	1 x RJ-45	1 x RJ-45
Metering Accuracy	1%	1%	1%
Physical Properties
Dimensions (L x W x H)	43.24 x 21.00 x 4.40 cm (17.02 x 8.27 x 1.73 in.)	43.24 x 21.00 x 4.40 cm (17.02 x 8.27 x 1.73 in.)	43.24 x 21.00 x 4.40 cm (17.02 x 8.27 x 1.73 in.)
Weight	4.27 kg ( 9.41 lb )	4.57 kg ( 10.08 lb )	3.99 kg ( 8.80 lb )
Power Cord Length	3M(SR+NEMA L5-30P)	3M(SR+NEMA L6-30P)	3M(SR+IEC60309 32A)
Environmental
Temperature (Operating / Storage)	0 – 60℃ / -20 – 60℃	0 – 60℃ / -20 – 60℃	0 – 60℃ / -20 – 60℃
Humidity (Operating & Storage)	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing
Compliance
EMC Verification	FCC	FCC	CE
Safety Verification	UL,PSE	UL,PSE	CE,UKCA
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
