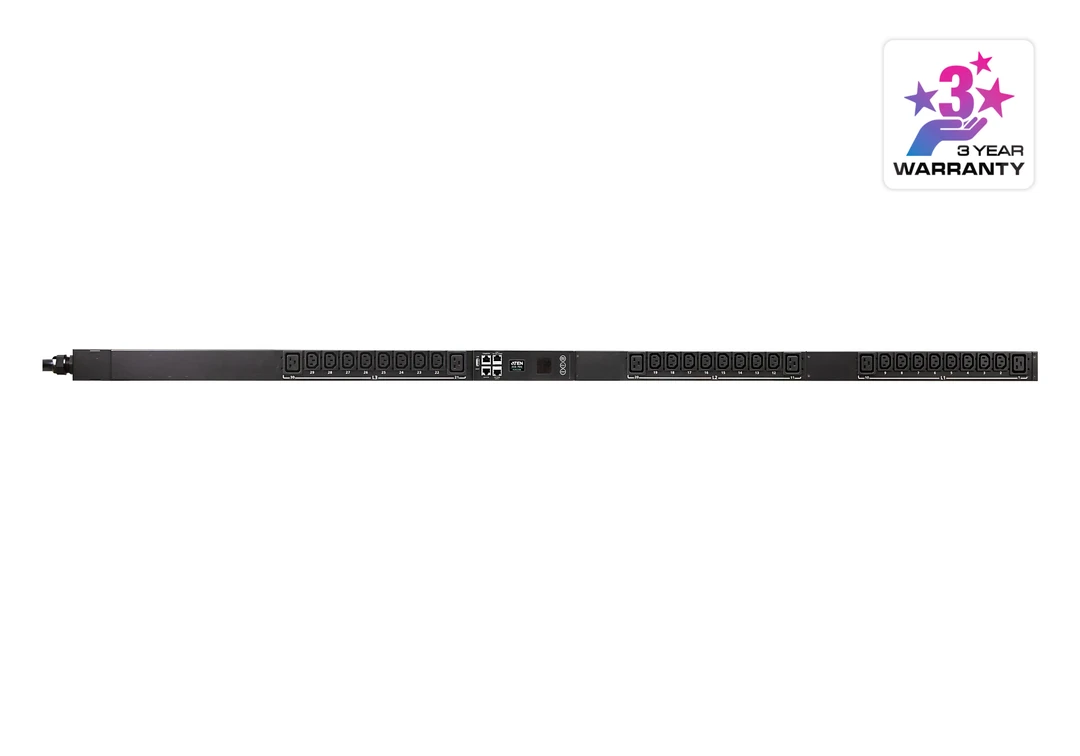

ATEN PG95230 20A/16A 30-Outlet 3-Phase Metered eco PDU - PG95230, ATEN Rack PDU

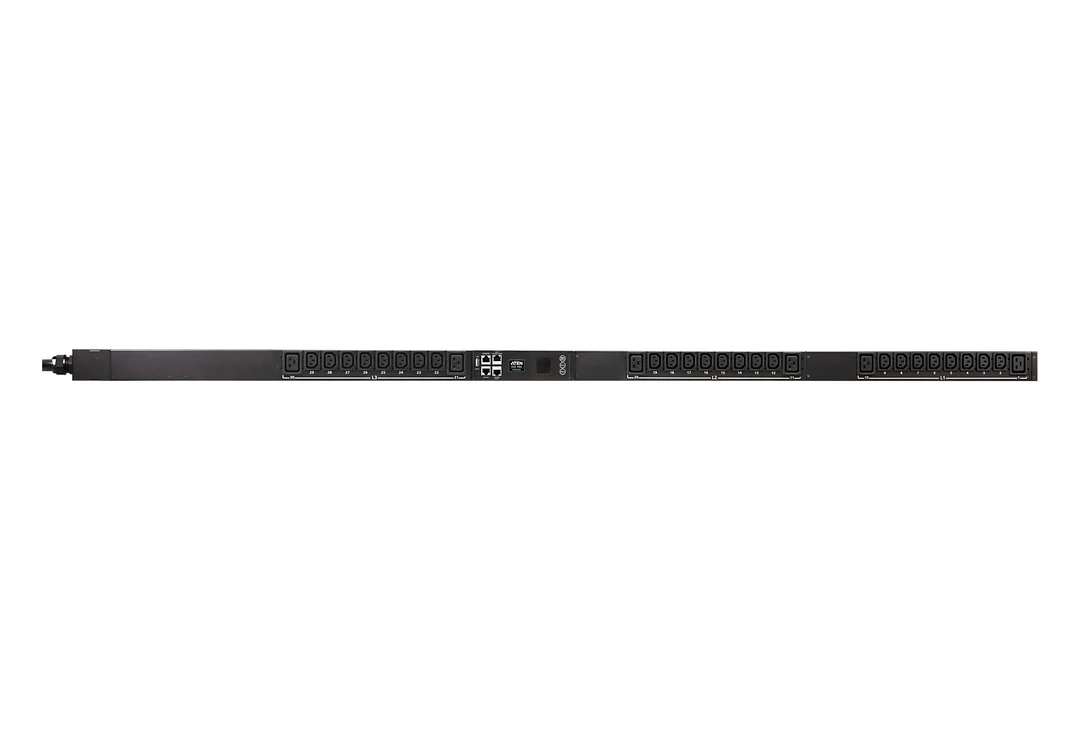

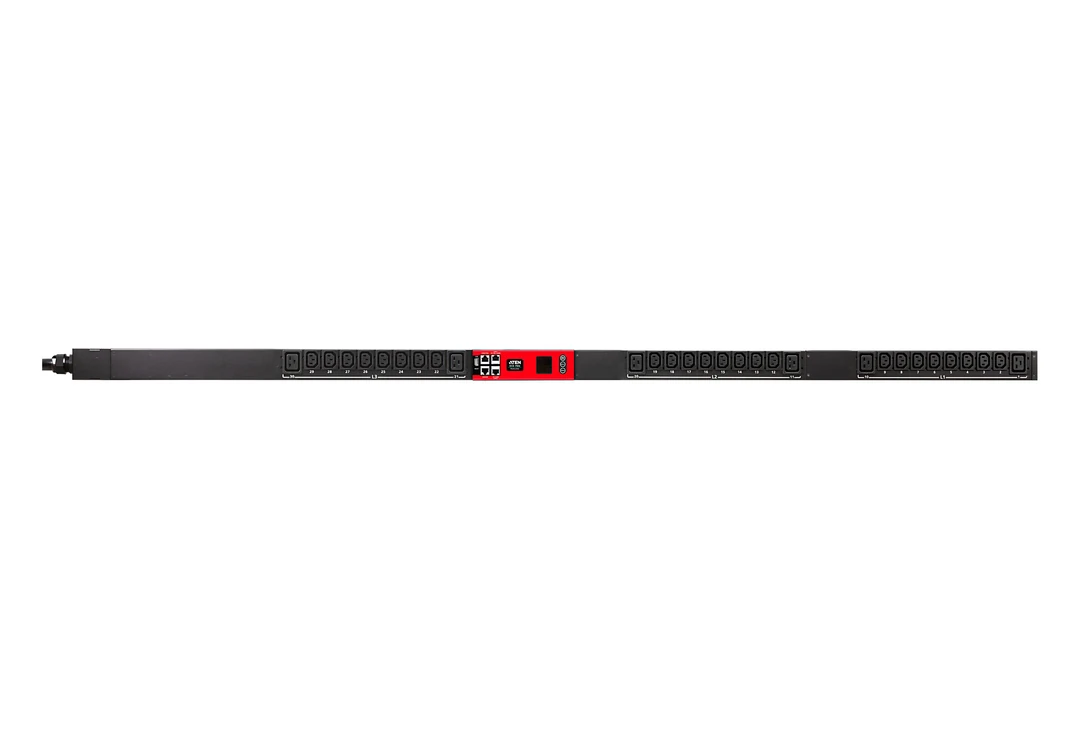

PG95230G with Red LCD Console Panel Sticker

Setiap unit PG PDU dilengkapi dengan 6 buah soket IEC 60320 C19 dan 24 buah soket IEC 60320 C13 dalam wadah rak berukuran 0U
Prosesor ARM Cortex-A8 untuk metode pengendalian yang fleksibel melalui LAN / COM / USB / port sensor lingkungan serta pemantauan yang ditingkatkan melalui konsol LCD
Instalasi yang dapat diperluas – Memungkinkan penghubungan hingga 64 unit PDU secara berurutan
Pengukuran kWh yang akurat (+/-1%) untuk membina kebiasaan konsumsi daya yang lebih baik, menetapkan patokan, dan memantau inisiatif
Port sensor lingkungan mendukung konektivitas RJ-45 untuk menghubungkan atau menyambungkan secara berantai hingga 8 sensor lingkungan, seperti ATEN EA1640, guna memantau dan mengelola suhu, kelembapan, aliran udara, tekanan udara diferensial, dan kebocoran

PRODUCT INTRO

ATEN PG95230 adalah 30-Outlet 3-Phase Metered eco PDU untuk distribusi daya dan pemantauan beban listrik pada rack server dan data center. Unit berformat 0U ini memiliki 24 outlet IEC C13 dan 6 outlet IEC C19. PG95230 mengukur arus, tegangan, power factor (PF), dan konsumsi energi kWh pada tingkat bank, dengan akurasi hingga ±1%. Pengukuran tidak dilakukan secara terpisah di setiap outlet. (Spesifikasi resmi ATEN PG95230)

PG95230 tersedia dalam tiga varian input listrik:
- PG95230B: input 208 V tiga fase Delta, konektor NEMA L21-20P.
- PG95230B2: input 208 V tiga fase Delta, konektor NEMA L15-20P.
- PG95230G: input 400/230 V tiga fase Star, dengan konektor IEC 60309 atau Clipsal, bergantung pada versi.
Batas arus maksimum adalah 20 A untuk varian B dan B2 (16 A setelah derating UL), serta 16 A untuk varian G. Pemilihan model harus sesuai dengan tegangan, konfigurasi tiga fase, konektor, dan kebutuhan daya instalasi.

Untuk pengelolaan, PG95230 memiliki konektivitas Ethernet, LAN/COM/USB, layar LCD, dan port sensor lingkungan. Sensor ATEN yang kompatibel dapat digunakan untuk memantau kondisi rack seperti suhu, kelembapan, aliran udara, tekanan diferensial, dan kebocoran. Data PDU dan sensor juga dapat dipantau melalui ATEN eco DC.

PG95230 mendukung cascade hingga 64 unit PDU. Desain 0U memungkinkan pemasangan di sisi rack, sementara kabel daya yang dapat disesuaikan posisinya dan layar LCD yang dapat diputar memberi fleksibilitas saat instalasi. Model ini merupakan PDU metered tanpa fitur switching outlet.

Secara keseluruhan, ATEN PG95230 menyediakan distribusi daya tiga fase dan pemantauan listrik pada tingkat bank untuk instalasi rack berkepadatan tinggi. Model ini sesuai ketika kebutuhan utamanya adalah mengetahui beban daya PDU dan kondisi lingkungan rack.

APLIKASI / USE CASE

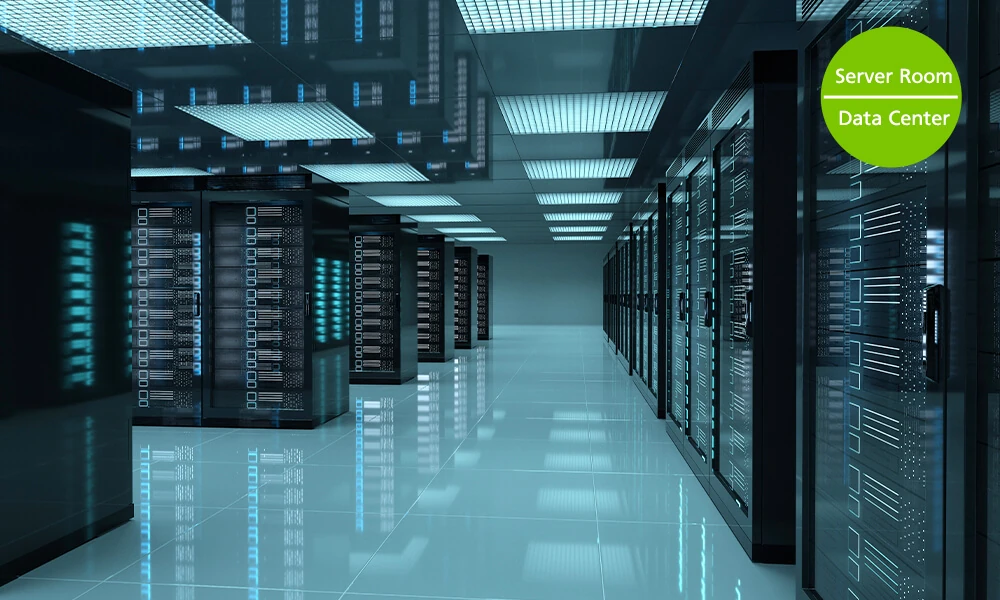

1. Data Center
PG95230 dapat mendistribusikan daya tiga fase ke server, storage, switch jaringan, dan perangkat rack lainnya. Pemantauan arus, tegangan, PF, dan kWh pada tingkat bank membantu administrator melihat beban listrik PDU.

2. Server Room Perusahaan
PDU 0U ini dapat dipasang di sisi rack untuk menyuplai daya ke perangkat dengan konektor IEC C13 dan C19. Informasi metering membantu tim fasilitas memantau konsumsi daya rack.

3. Rack Jaringan
PG95230 dapat digunakan untuk router, switch, firewall, dan perangkat jaringan lainnya yang kompatibel dengan outlet PDU. Pemantauan tingkat bank membantu mengawasi beban listrik gabungan pada perangkat yang terhubung.

4. Colocation dan Managed Hosting
PG95230 dapat digunakan sebagai bagian dari infrastruktur distribusi daya di rack fasilitas colocation atau managed hosting. Pengukuran kWh mendukung pencatatan konsumsi energi PDU.

5. Pemantauan Energi Rack
Data arus, tegangan, PF, dan kWh dapat membantu administrator memahami pola penggunaan energi serta merencanakan kapasitas daya rack.

6. Pemantauan Lingkungan Rack
Port sensor lingkungan dapat dihubungkan dengan sensor ATEN yang kompatibel untuk memantau suhu, kelembapan, aliran udara, tekanan diferensial, atau kebocoran. Sensor dijual terpisah dan konfigurasi mengikuti perangkat yang digunakan.

7. Pengelolaan Beberapa Rack
PG95230 dapat di-cascade hingga 64 unit untuk memperluas pemantauan daya pada instalasi yang memiliki banyak rack. Data PDU dan sensor dapat dipantau melalui ATEN eco DC sesuai konfigurasi sistem.

8. Rack dengan Infrastruktur Tiga Fase
PG95230 ditujukan untuk lokasi dengan pasokan listrik tiga fase. Varian B, B2, atau G dipilih berdasarkan tegangan, konfigurasi Delta atau Star, konektor input, dan batas arus yang tersedia.

Selling Point Utama

ATEN PG95230 menyediakan 30 outlet tiga fase dalam desain rack 0U, dengan pemantauan arus, tegangan, PF, dan kWh pada tingkat bank. PDU ini mendukung pemantauan jaringan, sensor lingkungan, dan cascade untuk instalasi yang lebih besar.

Keunggulan utamanya:
- 30 outlet: 24 IEC C13 dan 6 IEC C19
- Desain 0U untuk pemasangan di sisi rack
- Metering arus, tegangan, PF, dan kWh pada tingkat bank
- Akurasi pengukuran hingga ±1%
- Ethernet dan port LAN/COM/USB untuk pengelolaan
- Port sensor lingkungan untuk sensor ATEN yang kompatibel
- Mendukung ATEN eco DC
- Dapat di-cascade hingga 64 unit PDU
- Varian input 208 V Delta atau 400/230 V Star
- Model metered tanpa switching outlet
PG95230 sesuai untuk data center, server room, rack jaringan, fasilitas colocation, dan instalasi IT berkepadatan tinggi yang memerlukan distribusi serta pemantauan daya tiga fase.

Dalam menjaga kelancaran operasional di pusat data atau ruang server, efisiensi energi yang berkelanjutan dapat menjadi faktor penentu. Penerapan manajemen daya yang efektif sering kali melibatkan perbaikan baik di tingkat perangkat keras maupun perangkat lunak. Seiring dengan meningkatnya tren penggunaan daya 3-fasa karena efisiensinya dalam menghasilkan, mentransfer, dan mendistribusikan listrik, ATEN memperkenalkan seri PDU PG terbarunya, yang tersedia dalam konfigurasi soket IEC, yang dirancang dengan housing rak 0U untuk mengakomodasi permintaan daya yang semakin meningkat bagi peralatan TI dengan kepadatan tinggi di ruang server dan pusat data. Setiap PDU PG95230, yang menggunakan prosesor ARM-Cortex A8, dilengkapi dengan 30 port outlet yang mampu beroperasi pada tegangan lebih tinggi, menyalakan semua peralatan yang terhubung dalam waktu kurang dari 10 detik setelah dicolokkan, serta memberikan data penggunaan energi kWh yang paling akurat (+/-1%) untuk kebiasaan konsumsi daya yang lebih baik, patokan, serta pelacakan inisiatif. Dengan mempertimbangkan penghematan energi, PG95230 dirancang untuk memungkinkan konsumsi energi yang lebih rendah demi praktik terbaik dalam infrastruktur jaringan, sekaligus mengurangi emisi CO₂ hingga 70,65 kg (setara dengan konsumsi daya 131,4 kW), mengurangi biaya listrik, dan menurunkan pajak karbon yang harus dibayarkan setiap tahun.

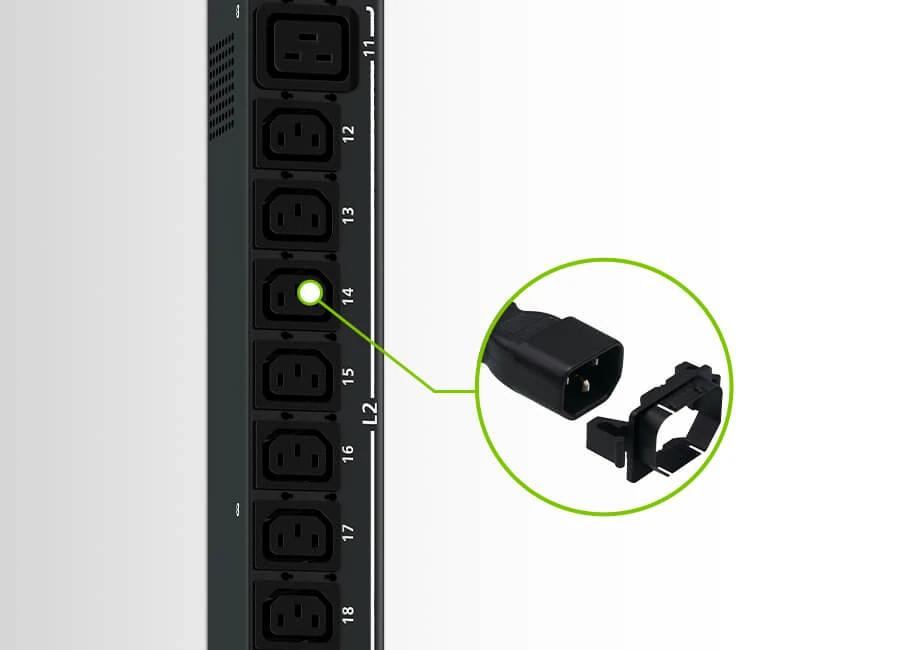

Peningkatan Sistem Penguncian yang Aman

Stopkontak dapat dilindungi dengan kunci pengaman untuk mencegah kabel daya terlepas akibat getaran atau kesalahan manusia.

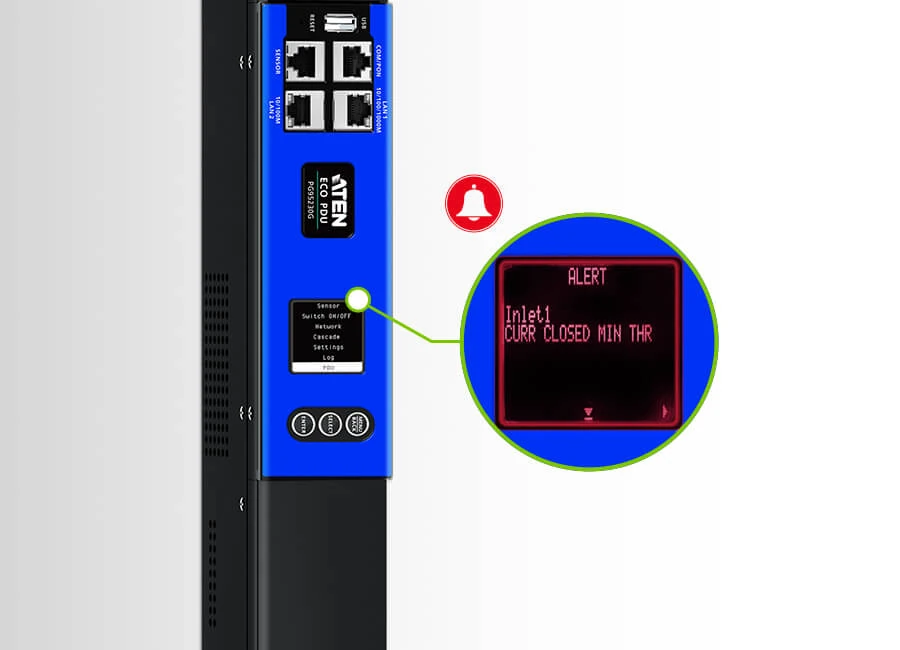

Peringatan Real-time melalui Layar LCD

Layar LCD yang menyala dapat menampilkan peringatan untuk memberi tahu pengguna mengenai kondisi daya yang tidak biasa.

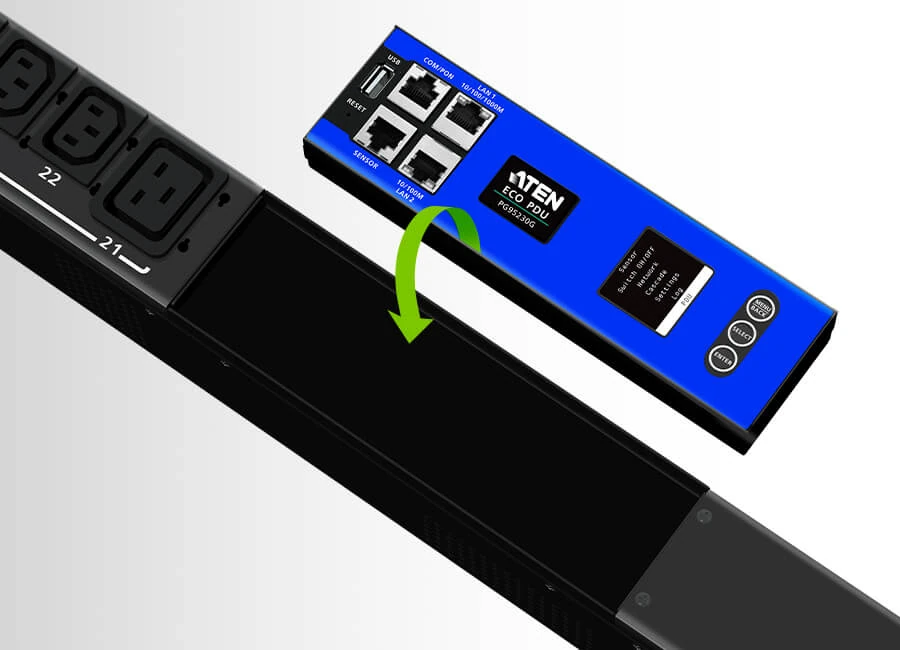

Fungsi Hot-Swappable

Panel konsol LCD dapat diganti saat sistem masih menyala (hot-swappable) dan dapat dilepas, diganti, atau diperbaiki tanpa perlu mematikan beban terhubung yang kritis.

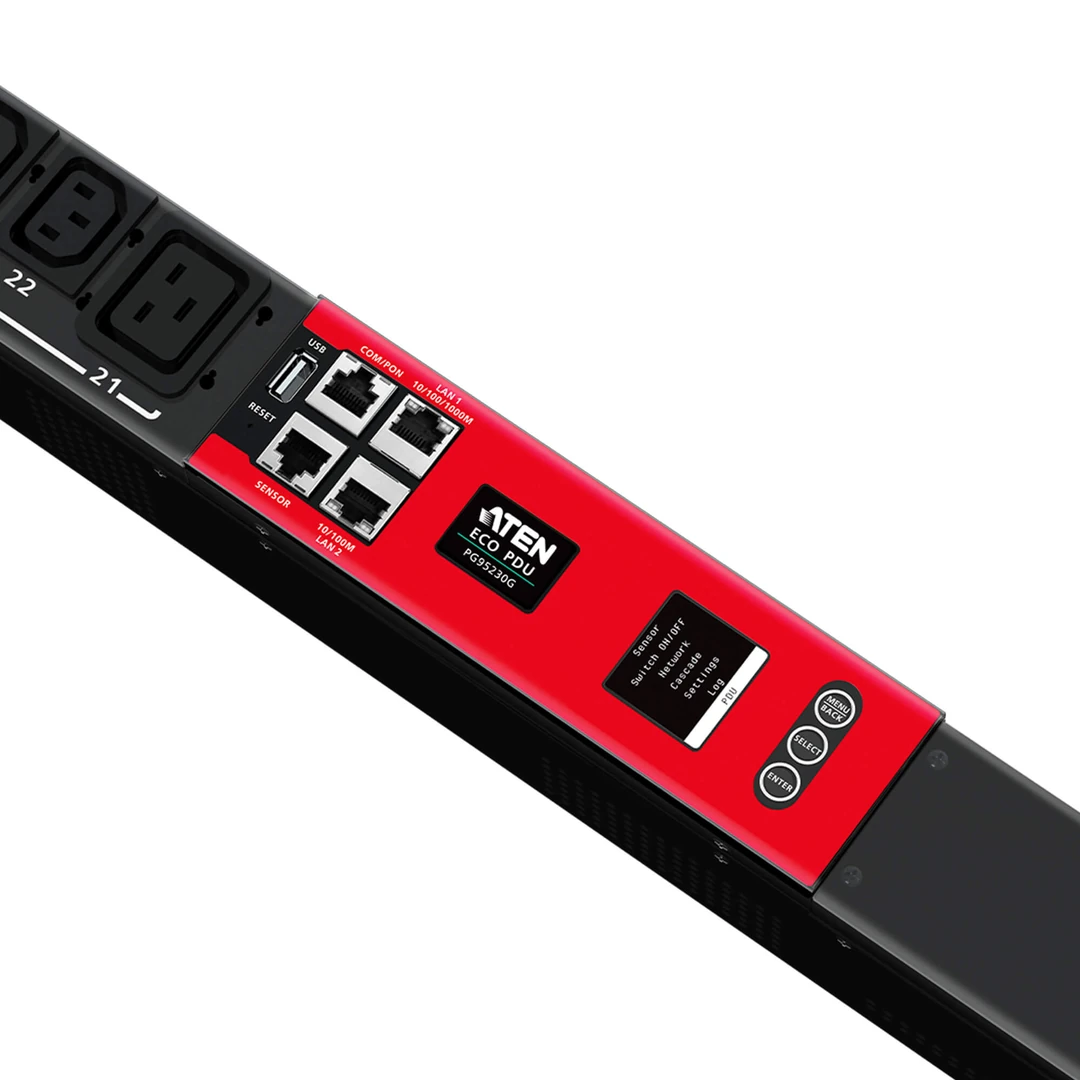

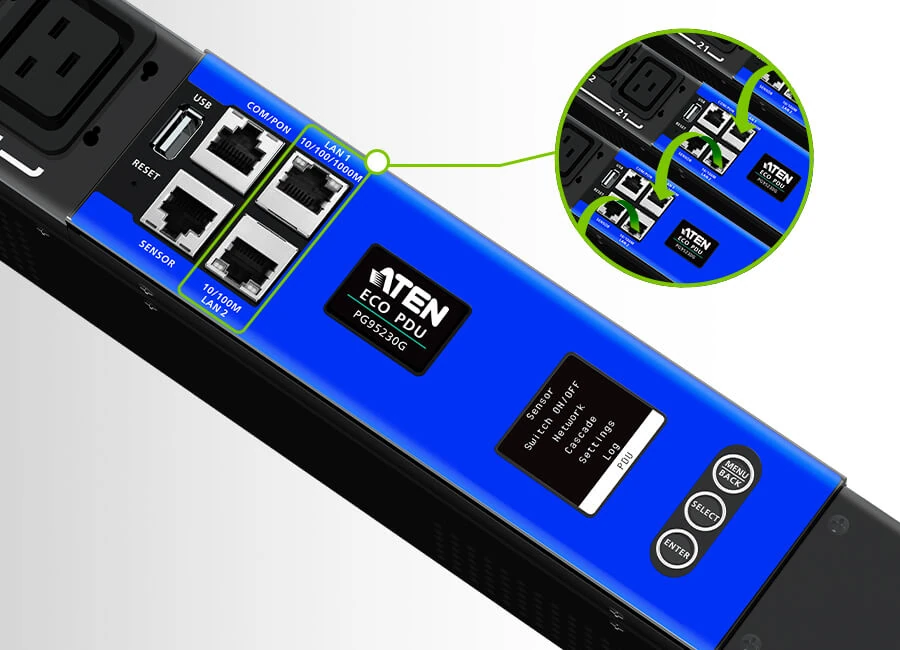

Port LAN Ganda untuk Pengaturan Jaringan yang Dapat Diperluas

PG95230 dilengkapi dengan dua port LAN (mis. Internet dan Intranet) yang mendukung koneksi Ethernet hingga 1G, dan dapat disusun secara kaskade untuk menghubungkan hingga 64 PDU, sehingga menghemat biaya pemasangan sakelar jaringan tambahan untuk mengintegrasikan koneksi jaringan sekaligus menghemat ruang rak agar dapat menampung lebih banyak peralatan TI dalam jaringan yang dapat diperluas.

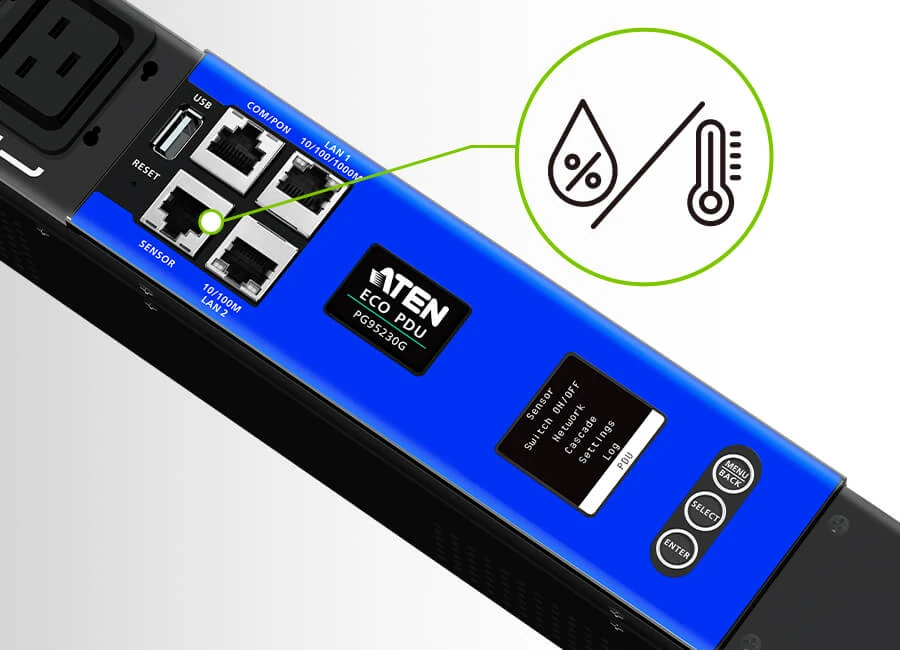

Sensor Lingkungan

Port Sensor memungkinkan konektivitas RJ-45 untuk menghubungkan atau menyambungkan secara berantai hingga 8 sensor lingkungan guna memantau dan mengelola suhu, kelembapan, aliran udara, tekanan udara diferensial, dan kebocoran, serta dilengkapi peringatan terhadap potensi ancaman.

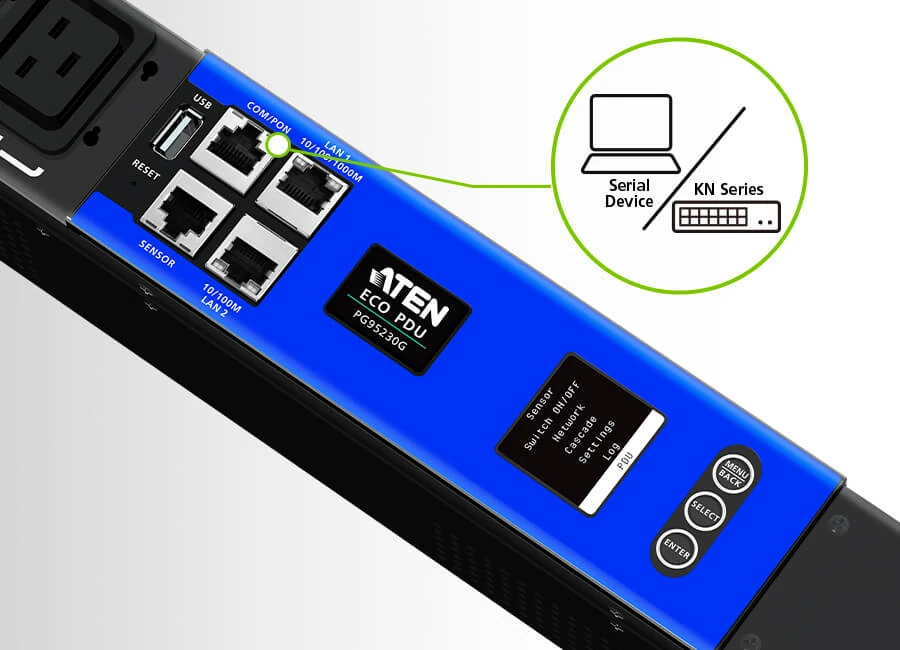

Pengoperasian Jaringan di Lokasi yang Fleksibel

Untuk pengoperasian cepat, menghubungkan perangkat serial ke PDU melalui port COM-nya menyediakan cara lain untuk melakukan komunikasi melalui perintah CLI. Selain itu, port yang sama juga berfungsi sebagai port PON, yang tersedia untuk koneksi Ethernet ke Switch KVM over IP seri KN guna memusatkan pengelolaan daya hingga 16 PDU yang dihubungkan secara berantai. Catatan: Fitur ini akan disertakan dalam rilis firmware mendatang.

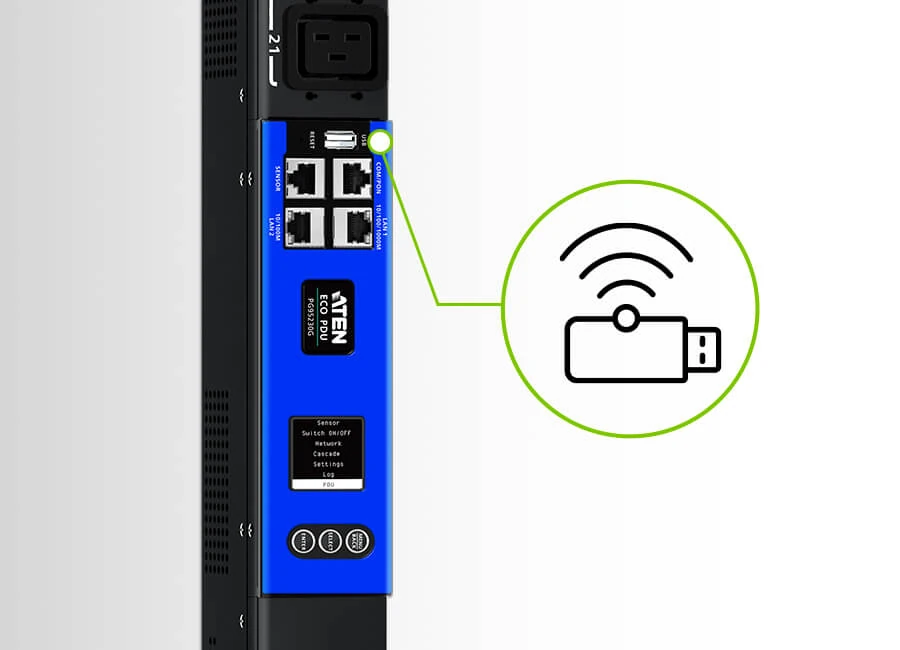

Dapat dihubungkan ke jaringan melalui WiFi

PG95230 dapat dihubungkan ke jaringan melalui koneksi ke dongle WiFi USB untuk melakukan DCIM, pembaruan firmware, ekspor log, konfigurasi cepat, dan lainnya.

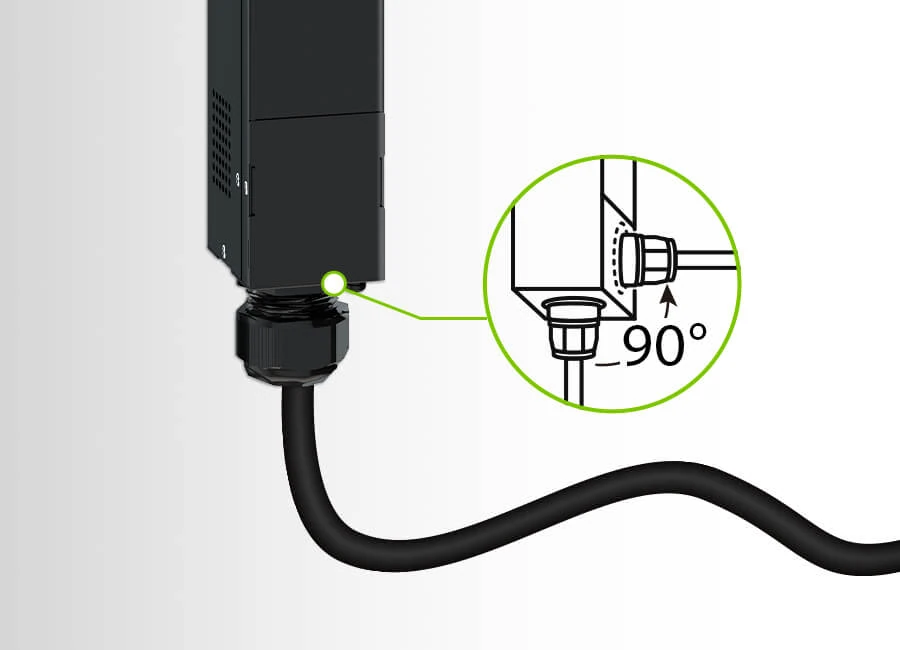

Kabel Listrik yang Dapat Disesuaikan untuk Pemasangan yang Fleksibel di Dalam Rak

PG95230 dilengkapi dengan kabel daya yang dapat disesuaikan dan terintegrasi ke dalam unit, yang mampu berputar hingga 90 derajat untuk memungkinkan pemasangan yang fleksibel di dalam rak, sehingga menghasilkan pengaturan kabel yang lebih rapi.

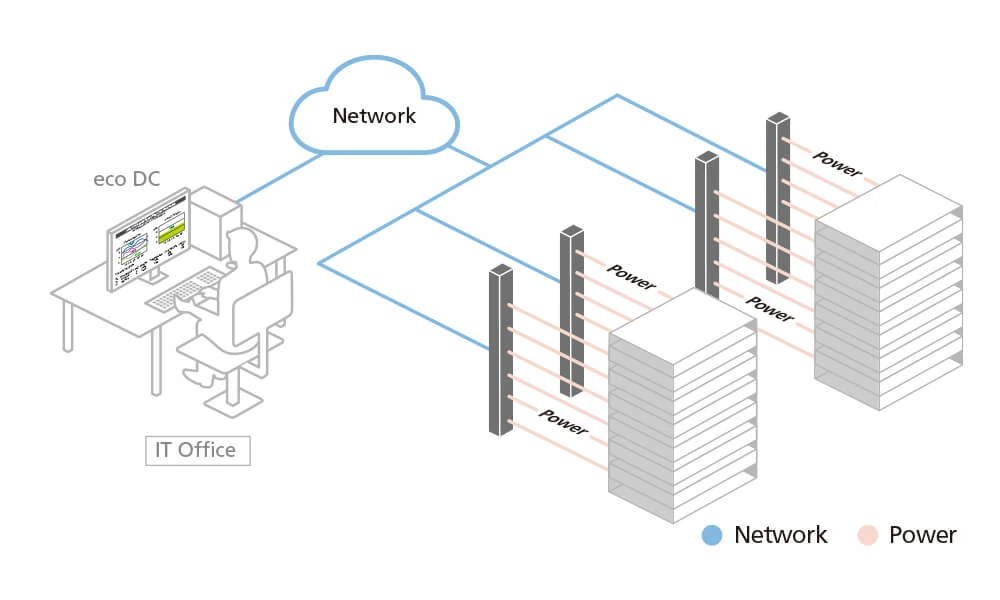

Pemantauan DCIM

Terintegrasi dengan ATEN eco DC – alat berbasis PC dan web untuk Manajemen Infrastruktur Pusat Data (DCIM) yang dioptimalkan – distribusi daya, energi, dan data lingkungan dari PDU serta perangkat yang terhubung dapat dipantau melalui antarmuka web yang ramah pengguna untuk manajemen daya yang cerdas.

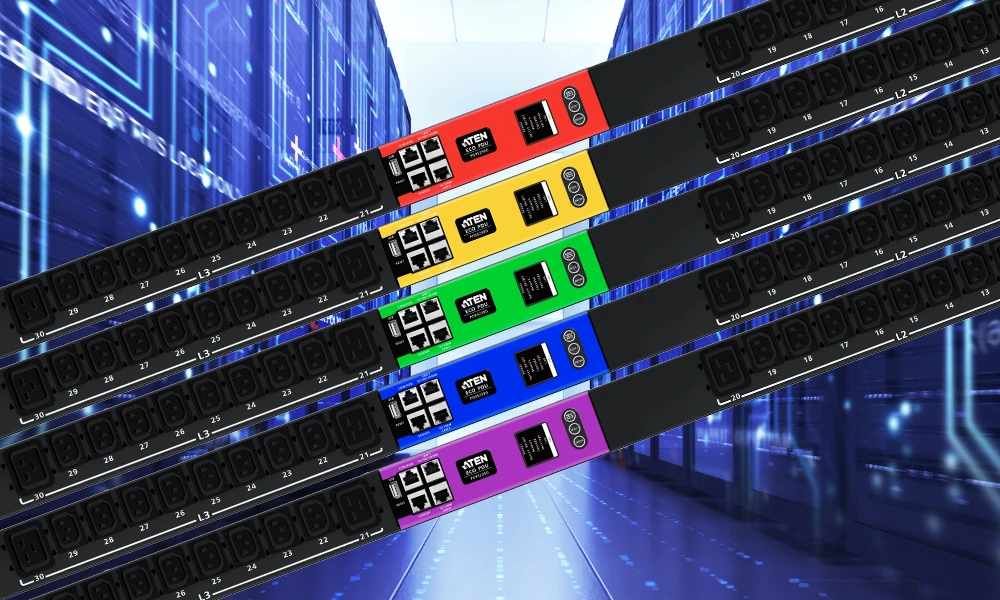

Panel Berwarna untuk Pemantauan Daya yang Lebih Cerdas

PDU seri PG dilengkapi panel konsol LCD berwarna merah sebagai standar dan dapat diubah warnanya menjadi kuning, ungu, biru, atau hijau melalui pembelian stiker berwarna opsional. Kode warna ini memudahkan pembedaan antara pengaturan pasokan daya serta mempercepat proses pemecahan masalah jika terjadi kegagalan tak terduga.

Aplikasi

PDU 3-fasa seri PG sangat cocok untuk pemasangan rak server yang membutuhkan distribusi daya hemat energi ke peralatan TI dengan kepadatan tinggi di ruang server atau pusat data.

Seri ATEN PG95230 3-Phase Metered eco PDU dilengkapi dengan 6 soket IEC 60320 C19 dan 24 soket IEC 60320 C13 dalam wadah rak berukuran 0U. Dilengkapi dengan prosesor ARM Cortex-A8, seri PG95230 menawarkan metode kontrol yang fleksibel melalui port LAN / COM / USB / sensor lingkungan, serta dapat menghidupkan semua peralatan yang terhubung dalam waktu kurang dari 10 detik setelah dicolokkan. Untuk penghematan biaya dan pengaturan yang efisien dalam hal ruang, PDU PG dapat disusun secara kaskade untuk menghubungkan hingga 64 unit PDU. Akibatnya, PDU ini mampu memenuhi permintaan daya yang terus meningkat untuk perangkat TI dengan kepadatan tinggi di ruang server dan pusat data.

Dengan lima pilihan warna (kuning, merah, ungu, biru, dan hijau) stiker panel konsol LCD yang tersedia bagi pengguna, membedakan pengaturan pasokan daya dan mempercepat pemecahan masalah menjadi lebih mudah. Selain itu, panel konsol LCD ini dapat diganti saat sistem berjalan (hot-swappable) dan dapat dilepas, diganti, atau diperbaiki tanpa perlu mematikan beban kritis yang terhubung.

Sangat ideal untuk server perusahaan, ruang jaringan, dan pusat data, seri PG merupakan solusi distribusi dan manajemen daya cerdas yang mendukung aplikasi TI dengan kepadatan tinggi sekaligus meminimalkan biaya keseluruhan.

Catatan: Untuk daftar Dongle Jaringan WiFi USB yang kompatibel dengan Seri PG, silakan merujuk ke Pusat Dukungan ATEN untuk informasi lebih lanjut.

Setiap unit PG PDU dilengkapi dengan 6 buah soket IEC 60320 C19 dan 24 buah soket IEC 60320 C13 dalam wadah rak berukuran 0U
Prosesor ARM Cortex-A8 untuk metode pengendalian yang fleksibel melalui LAN / COM / USB / port sensor lingkungan serta pemantauan yang ditingkatkan melalui konsol LCD
Spesifikasi perangkat keras/jaringan yang unggul
- – Port Ethernet 1 Gbps dan 100 Mbps
- – Protokol Manajemen Jarak Jauh: TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP, ARP, NTP, DNS, Auto Sense, Ping, SNMP V1&V2&V3, Telnet, Modbus (melalui TCP/IP), Wi-Fi, protokol jaringan 802.11 a/b/g/n, dan IPv6
- – Peringatan / Alarm: menerima alarm melalui SNMP, SMTP, dan syslog – Skrip: penulisan skrip Python untuk mengendalikan unit PDU tertentu (mis. Menghidupkan/Mematikan)
- – Keamanan: akses login akun/kata sandi 2 tingkat, serta filter IP/MAC, TLS 1.3, TLS 1.2, protokol SMTP/SMTPS – Otentikasi: LDAP, RADIUS, TACACS+
Instalasi yang dapat diperluas – Memungkinkan penghubungan hingga 64 unit PDU secara berurutan
Pengukuran kWh yang akurat (+/-1%) untuk membina kebiasaan konsumsi daya yang lebih baik, menetapkan patokan, dan memantau inisiatif
Port sensor lingkungan mendukung konektivitas RJ-45 untuk menghubungkan atau menyambungkan secara berantai hingga 8 sensor lingkungan, seperti ATEN EA1640, guna memantau dan mengelola suhu, kelembapan, aliran udara, tekanan udara diferensial, dan kebocoran
Peringatan LCD real-time mengirimkan peringatan untuk memberi tahu pengguna mengenai kondisi daya yang tidak biasa
Unit ini dilengkapi dengan kabel daya yang dapat disesuaikan dan mampu berputar hingga 90 derajat, sehingga memungkinkan pemasangan yang fleksibel di dalam rak, yang pada akhirnya menghasilkan pengaturan kabel yang lebih rapi
Layar LCD yang Dapat Diputar - dapat diputar hingga 180 derajat, sehingga memungkinkan pemasangan yang fleksibel di dalam rak
Peningkatan sistem penguncian yang aman mencegah kabel daya terlepas akibat getaran atau kesalahan manusia
Mendukung eco DC dari ATEN (Antarmuka Web untuk Manajemen Energi & DCIM) untuk memantau distribusi daya, energi, dan data lingkungan dari PDU serta perangkat yang terhubung

Function	PG95230B	PG95230B2	PG95230G
Electrical
Nominal Input Voltage	208V 3PH (Delta)	208V 3PH (Delta)	400/230V 3PH (Star)
Maximum Input Current	20A Max 16A(UL de-rated)	20A Max 16A(UL de-rated)	16A Max
Input Frequency	50-60 Hz	50-60 Hz	50-60 Hz
Input Connection	NEMA L21-20P	NEMA L15-20P	G Plug: IEC 60309 16/20A Red 3P+N+PE U Plug: Clipsal 20A 56PA52-EO Angled Plug
Input Power	7205VA(Max), 5764VA(UL de-rated)	7205VA(Max), 5764VA(UL de-rated)	11084VA(Max)
Outlet Type	(6) IEC 320 C19, (24) IEC 320 C13	(6) IEC 320 C19, (24) IEC 320 C13	(6) IEC 320 C19, (24) IEC 320 C13
Nominal Output Voltage	208 VAC	208 VAC	230 VAC
Maximum Output Current (Outlet)	C13: 15A(Max),12A(UL de-rated) C19: 20A(Max),16A(UL de-rated)	C13: 15A(Max),12A(UL de-rated) C19: 20A(Max),16A(UL de-rated)	C13:10A(Max), C19:16A(Max),
Breakers	NA	NA	NA
Metering	Bank level Current, Voltage , PF and KWh Monitoring	Bank level Current, Voltage , PF and KWh Monitoring	Bank level Current, Voltage , PF and KWh Monitoring
Outlet Switching	No	No	No
Environment Sensor Ports	Yes	Yes	Yes
Metering Accuracy	1%*	1%*	1%*
Physical Properties
Dimensions (L x W x H)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)
Weight	7.34 kg ( 16.17 lb )	7.34 kg ( 16.17 lb )	7.34 kg ( 16.17 lb )
Power Cord Length	3m	3m	3m
Environmental
Temperature (Operating / Storage)	0 – 60℃ / -20 – 60℃	0 – 60℃ / -20 – 60℃	0 – 60℃ / -20 – 60℃
Humidity (Operating & Storage)	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing
Compliance
EMC Verification	FCC	FCC	CE, EMC
Safety Verification	UL, PSE	UL, PSE	CE, UL, PSE
Warranty	3 years	3 years	3 years
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
