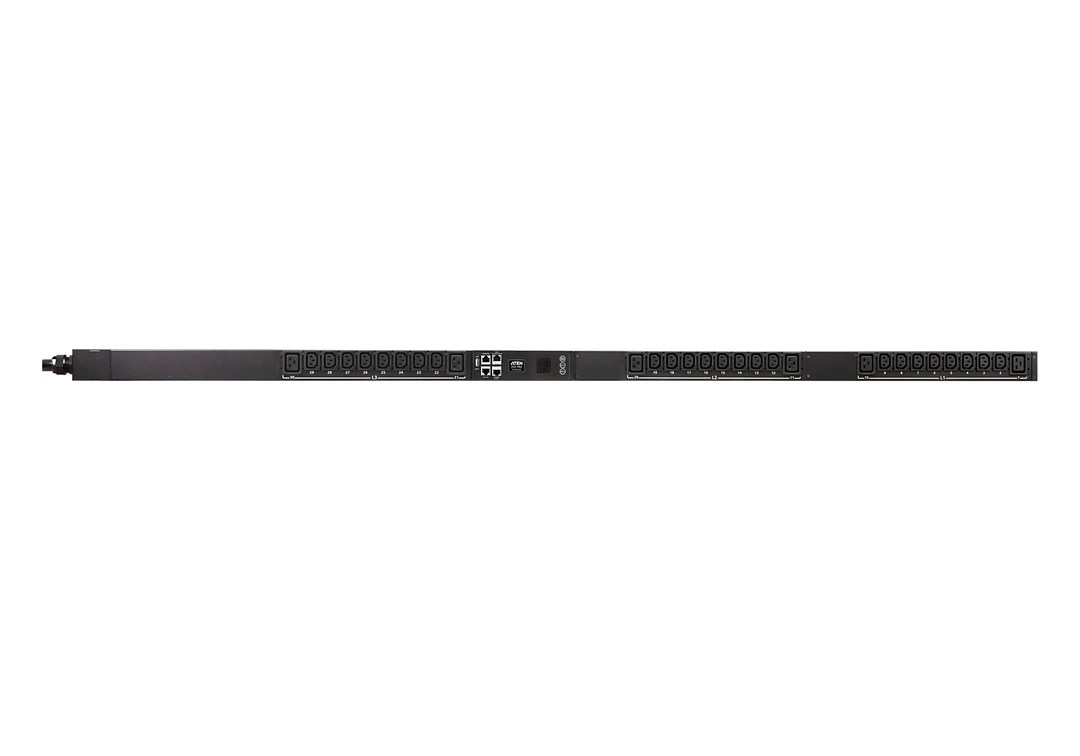

ATEN PG98230 20A/16A 30-Outlet 3-Phase Outlet-Metered & Switched eco PDU

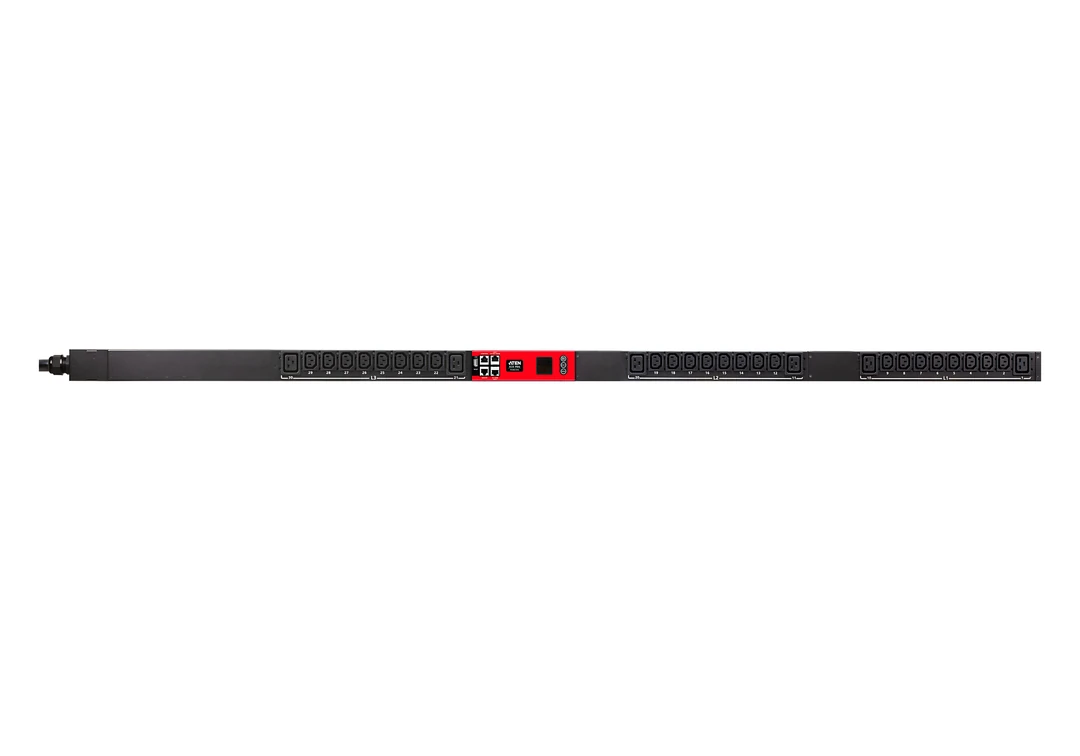

PG98230G with Red LCD Console Panel Sticker

Setiap unit PG PDU dilengkapi dengan 6 buah soket IEC 60320 C19 dan 24 buah soket IEC 60320 C13 dalam wadah rak berukuran 0U
Prosesor ARM Cortex-A8 untuk metode pengendalian yang fleksibel melalui LAN / COM / USB / port sensor lingkungan serta pemantauan yang ditingkatkan melalui konsol LCD
Instalasi yang dapat diperluas – Memungkinkan penghubungan hingga 64 unit PDU secara berurutan
Relai hemat energi memungkinkan operator mengendalikan aliran arus dalam jumlah besar dengan konsumsi energi yang lebih rendah
Pengukuran kWh yang akurat (+/-1%) untuk membina kebiasaan konsumsi daya yang lebih baik, menetapkan patokan, dan memantau inisiatif

PRODUCT INTRO

ATEN PG98230 adalah 30-Outlet 3-Phase Outlet-Metered & Switched eco PDU untuk distribusi dan pengelolaan daya di rack server serta data center. Setiap outlet dapat dikendalikan dan dipantau secara terpisah, termasuk pengukuran arus, tegangan, power factor (PF), dan konsumsi energi kWh dengan akurasi hingga ±1%. (Spesifikasi resmi ATEN PG98230)

PDU berformat 0U ini memiliki 24 outlet IEC C13 dan 6 outlet IEC C19. PG98230 tersedia dalam beberapa varian input listrik:

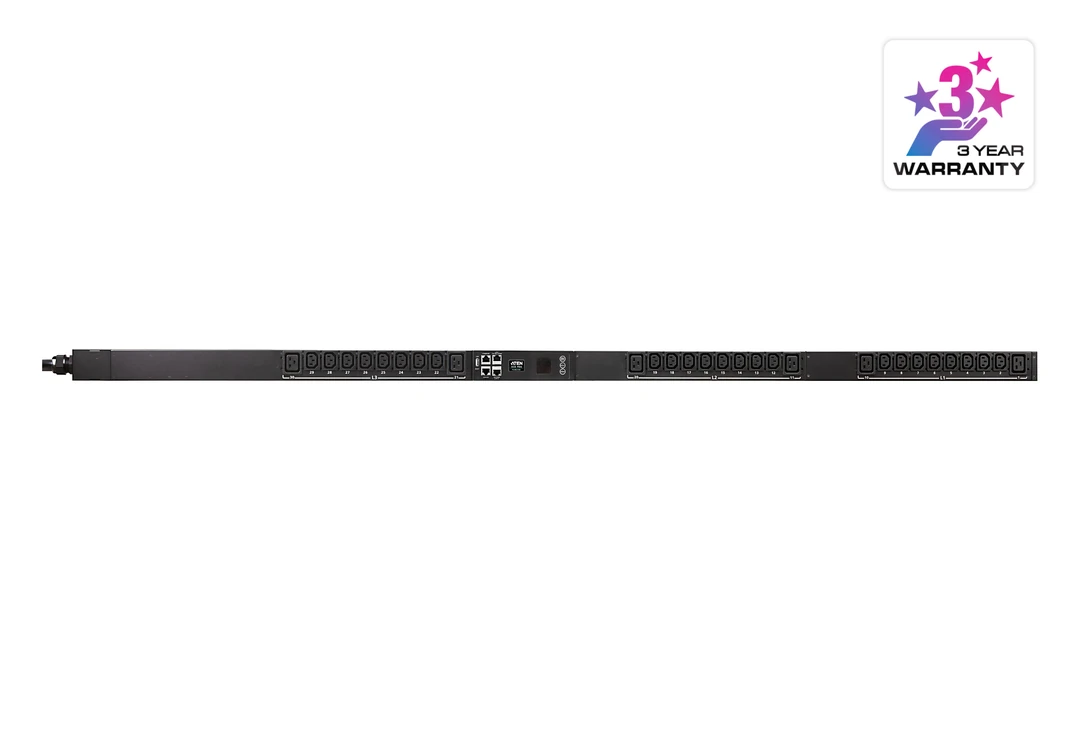

- PG98230B: input 208 V tiga fase Delta dengan konektor NEMA L21-20P.
- PG98230B2: input 208 V tiga fase Delta dengan konektor NEMA L15-20P.

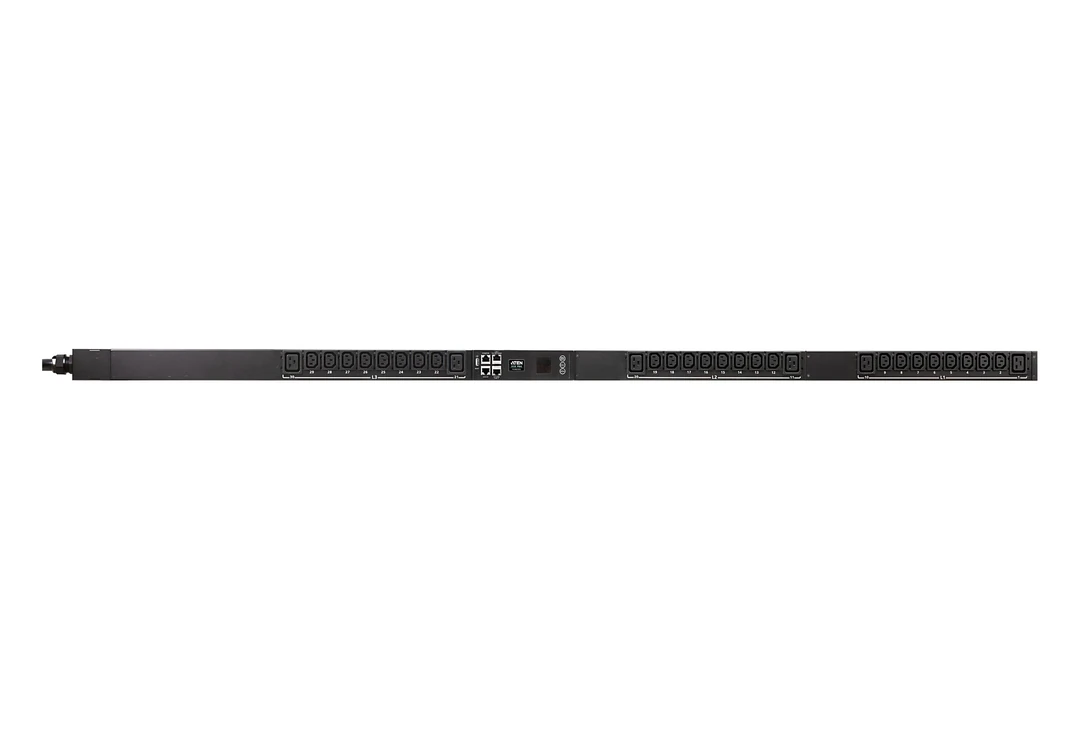

- PG98230G: input 400/230 V tiga fase Star dengan konektor IEC 60309 atau Clipsal, bergantung pada versi.
Batas arus, tegangan output, dan konektor berbeda antarvarian. Karena itu, pemilihan model perlu disesuaikan dengan instalasi listrik dan kebutuhan perangkat di lokasi.

Selain pengukuran daya per outlet, PG98230 mendukung kendali outlet jarak jauh, termasuk On/Off dan Power Cycle. PDU menyediakan konektivitas LAN, COM, USB, dan port sensor lingkungan untuk pengelolaan serta pemantauan. Sensor ATEN yang kompatibel dapat digunakan untuk memantau kondisi rack, seperti suhu, kelembapan, aliran udara, tekanan diferensial, dan kebocoran.

Desain 0U memungkinkan pemasangan di sisi rack. PG98230 juga dapat di-cascade hingga 64 unit dan mendukung pemantauan menggunakan ATEN eco DC. Relay hemat energi, LCD dengan peringatan kondisi daya, dan pengunci kabel daya membantu mendukung pengelolaan instalasi.

Secara keseluruhan, ATEN PG98230 menggabungkan distribusi daya tiga fase, metering per outlet, kendali outlet, dan pemantauan lingkungan dalam satu PDU 0U. Perangkat ini sesuai untuk instalasi dengan kepadatan perangkat tinggi yang memerlukan informasi konsumsi listrik pada masing-masing outlet.

APLIKASI / USE CASE

1. Data Center
PG98230 dapat memasok daya tiga fase ke server, storage, perangkat jaringan, dan peralatan rack lainnya. Metering per outlet membantu administrator melihat konsumsi daya tiap perangkat.

2. Server Room Perusahaan
PDU ini dapat dipasang di sisi rack untuk memberi daya kepada perangkat dengan konektor IEC C13 dan C19. Pengukuran dan kendali individual membantu pengelola memantau serta mengatur outlet yang digunakan.

3. Rack Jaringan
PG98230 dapat digunakan untuk router, switch, firewall, dan perangkat jaringan lain yang sesuai dengan tipe outlet. Data arus, tegangan, PF, dan kWh per outlet mendukung pemantauan konsumsi daya perangkat.

4. Colocation dan Managed Hosting
PG98230 dapat digunakan pada rack di fasilitas colocation atau managed hosting untuk memantau penggunaan daya setiap perangkat. Kendali outlet jarak jauh dapat membantu teknisi melakukan Power Cycle sesuai prosedur pengelolaan.
5. Pemantauan Konsumsi Energi Per Perangkat
Pengukuran kWh pada setiap outlet membantu tim TI atau fasilitas mengidentifikasi konsumsi daya perangkat satu per satu. Data tersebut dapat digunakan untuk pencatatan penggunaan energi dan perencanaan kapasitas.

6. Pengelolaan Daya Jarak Jauh
Administrator dapat mengendalikan outlet melalui sistem pengelolaan yang kompatibel, termasuk menghidupkan, mematikan, atau melakukan Power Cycle pada perangkat tertentu.

7. Pemantauan Lingkungan Rack
Port sensor lingkungan dapat digunakan bersama sensor ATEN yang kompatibel untuk memantau suhu, kelembapan, aliran udara, tekanan diferensial, atau kebocoran. Sensor dijual terpisah dan konfigurasi mengikuti dukungan perangkat.

8. Instalasi dengan Banyak Rack
PG98230 dapat di-cascade hingga 64 unit PDU untuk memperluas sistem distribusi dan pemantauan daya pada instalasi besar.

9. Integrasi Manajemen Terpusat
PG98230 mendukung pemantauan melalui ATEN eco DC. Integrasi dengan sistem lain dapat dilakukan sesuai kemampuan dan konfigurasi jaringan yang digunakan.

10. Rack dengan Kebutuhan Daya Tiga Fase
PG98230 ditujukan bagi lokasi dengan infrastruktur tiga fase. Varian B, B2, atau G perlu dipilih berdasarkan tegangan, konfigurasi Delta atau Star, konektor input, dan kebutuhan arus.

Selling Point Utama

ATEN PG98230 menyediakan 30 outlet tiga fase dengan metering dan kendali daya per outlet dalam desain rack 0U. Administrator dapat memeriksa konsumsi listrik tiap perangkat dan mengendalikan outlet melalui sistem yang kompatibel.

Keunggulan utamanya:
- 30 outlet: 24 IEC C13 dan 6 IEC C19
- Desain 0U untuk pemasangan di sisi rack
- Metering arus, tegangan, PF, dan kWh per outlet
- Akurasi pengukuran hingga ±1%
- Kendali outlet jarak jauh, termasuk On/Off dan Power Cycle
- Port sensor lingkungan untuk sensor ATEN yang kompatibel
- Mendukung cascade hingga 64 unit PDU
- Mendukung ATEN eco DC
- LCD dengan peringatan kondisi daya
- Varian input 208 V Delta atau 400/230 V Star dengan konektor berbeda
PG98230 relevan untuk data center, server room, rack jaringan, colocation, managed hosting, dan instalasi IT berkepadatan tinggi yang memerlukan pengukuran serta kendali daya pada setiap outlet.

Dalam menjaga kelancaran operasional di pusat data atau ruang server, efisiensi energi yang berkelanjutan dapat menjadi faktor penentu. Penerapan manajemen daya yang efektif sering kali melibatkan perbaikan baik pada tingkat perangkat keras maupun perangkat lunak. Seiring dengan meningkatnya tren penggunaan daya 3-fasa karena efisiensinya dalam menghasilkan, mentransfer, dan mendistribusikan listrik, ATEN memperkenalkan seri PDU PG terbarunya, yang tersedia dalam konfigurasi soket IEC, yang dirancang dengan housing rak 0U untuk mengakomodasi permintaan daya yang semakin meningkat bagi peralatan TI dengan kepadatan tinggi di ruang server dan pusat data. Setiap PDU PG98230, yang menggunakan prosesor ARM-Cortex A8, dilengkapi dengan 30 outlet yang mampu beroperasi pada tegangan lebih tinggi, menyalakan semua peralatan yang terhubung dalam waktu kurang dari 10 detik setelah dicolokkan, serta memberikan data penggunaan energi kWh yang paling akurat (+/-1%) untuk kebiasaan konsumsi daya yang lebih baik, patokan, serta pelacakan inisiatif. Dengan mempertimbangkan penghematan energi, PG98230 dirancang untuk memungkinkan konsumsi energi yang lebih rendah demi praktik terbaik dalam infrastruktur jaringan, sekaligus mendorong pengurangan emisi CO₂ hingga 70,65 kg (setara dengan konsumsi daya 131,4 kW), pengurangan biaya listrik, dan penurunan pajak karbon yang harus dibayarkan setiap tahun.

ATEN PG98230

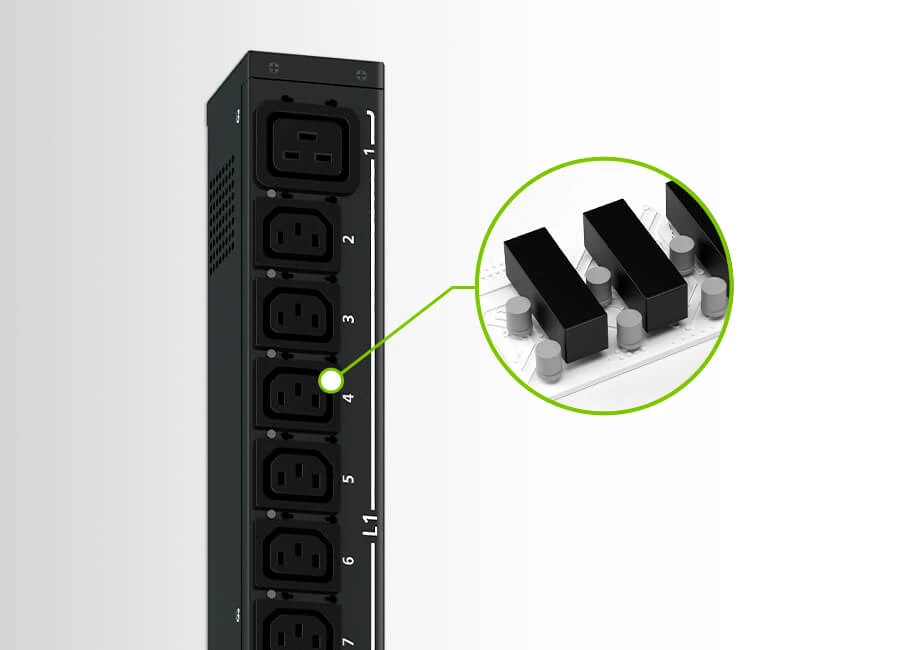

Relai Hemat Energi

Berkat relai hemat energi bawaan – sejenis sakelar elektromagnetik – pengendalian aliran arus dalam jumlah besar menjadi mudah, yang menghasilkan penghematan konsumsi daya sebesar 131,4 kW per tahun per unit PDU dengan 30 stopkontak, dibandingkan dengan model tanpa relai hemat energi. Selain itu, distribusi daya akan tetap berfungsi dan tidak terputus bahkan saat terjadi kegagalan, sehingga memungkinkan waktu operasional yang lebih baik untuk mengoptimalkan keandalan sistem.

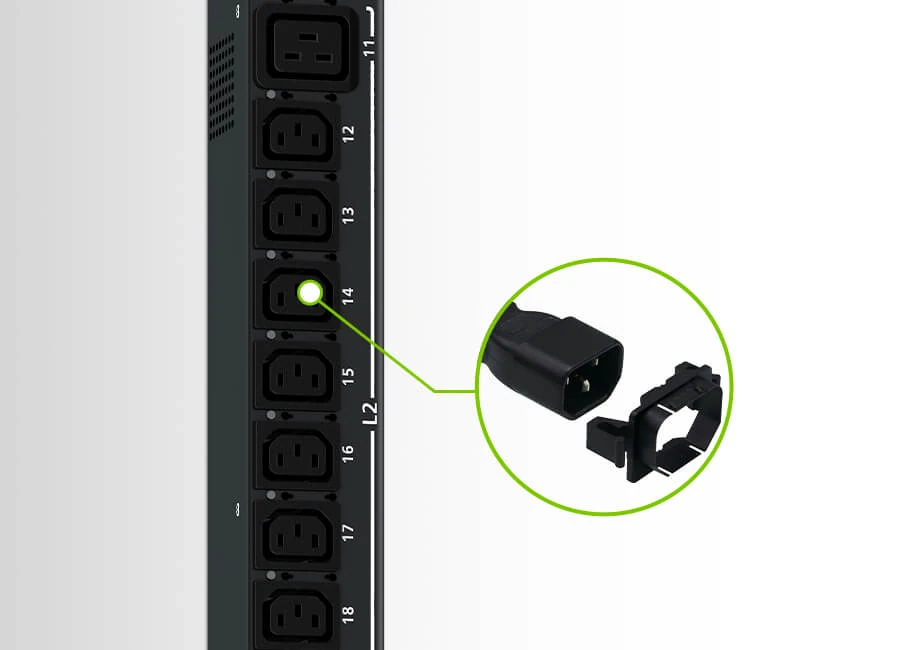

Peningkatan Sistem Penguncian yang Aman

Stopkontak dapat dilindungi dengan kunci pengaman untuk mencegah kabel daya terlepas akibat getaran atau kesalahan manusia.

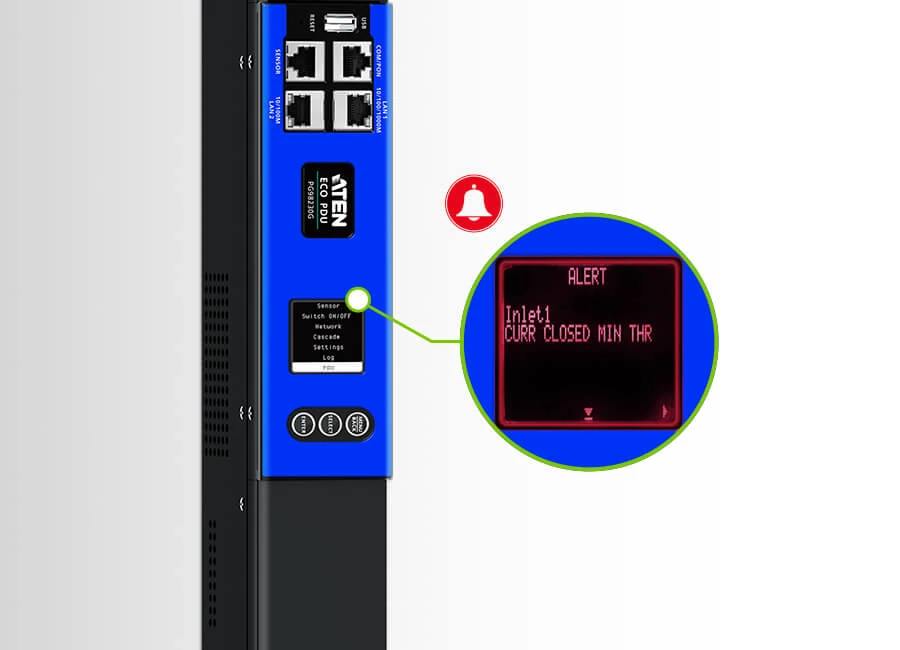

Peringatan Real-time melalui Layar LCD

Layar LCD yang menyala dapat menampilkan peringatan untuk memberi tahu pengguna mengenai kondisi daya yang tidak normal.

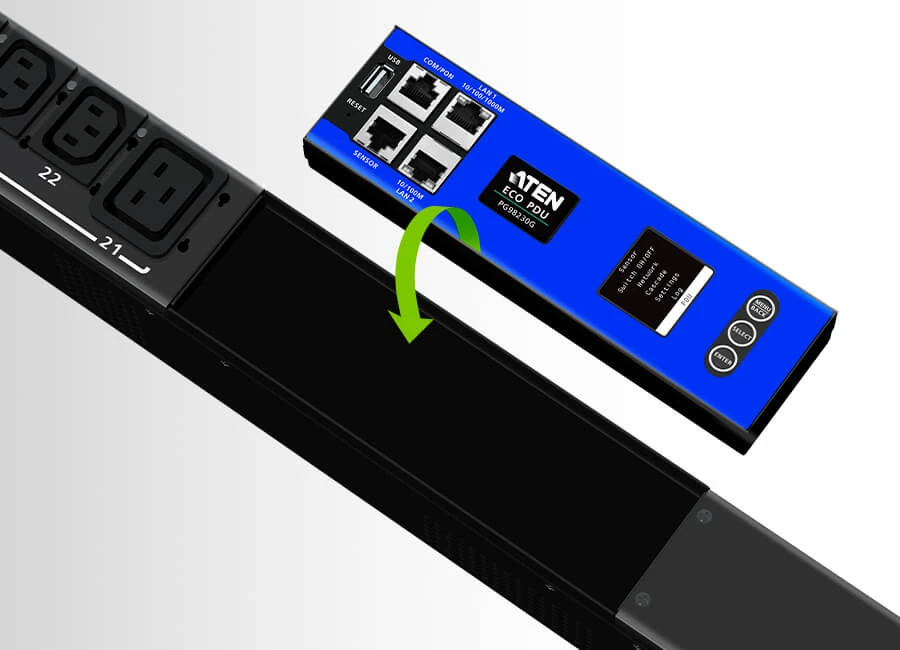

Fungsi Hot-Swappable

Panel konsol LCD dapat diganti saat sistem masih menyala (hot-swappable) dan dapat dilepas, diganti, atau diperbaiki tanpa perlu mematikan beban terhubung yang sangat penting.

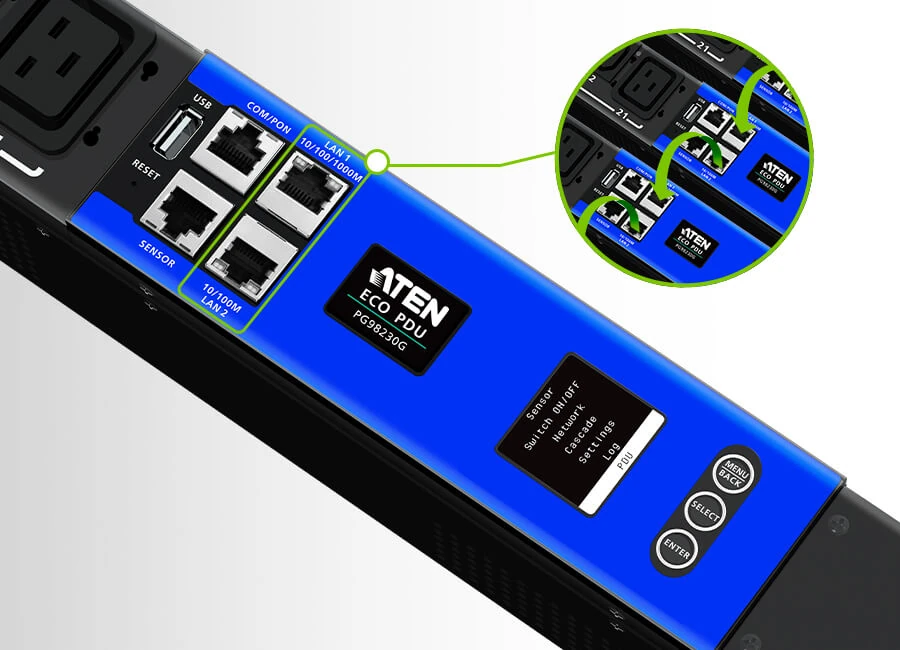

Port LAN Ganda untuk Pengaturan Jaringan yang Dapat Diperluas

PG98230 dilengkapi dengan dua port LAN (mis. Internet dan Intranet) yang mendukung koneksi Ethernet hingga 1G, dan dapat disusun secara kaskade untuk menghubungkan hingga 64 PDU, sehingga menghemat biaya pemasangan sakelar jaringan tambahan untuk mengintegrasikan koneksi jaringan sekaligus menghemat ruang rak guna menampung lebih banyak peralatan TI dalam jaringan yang dapat diperluas.

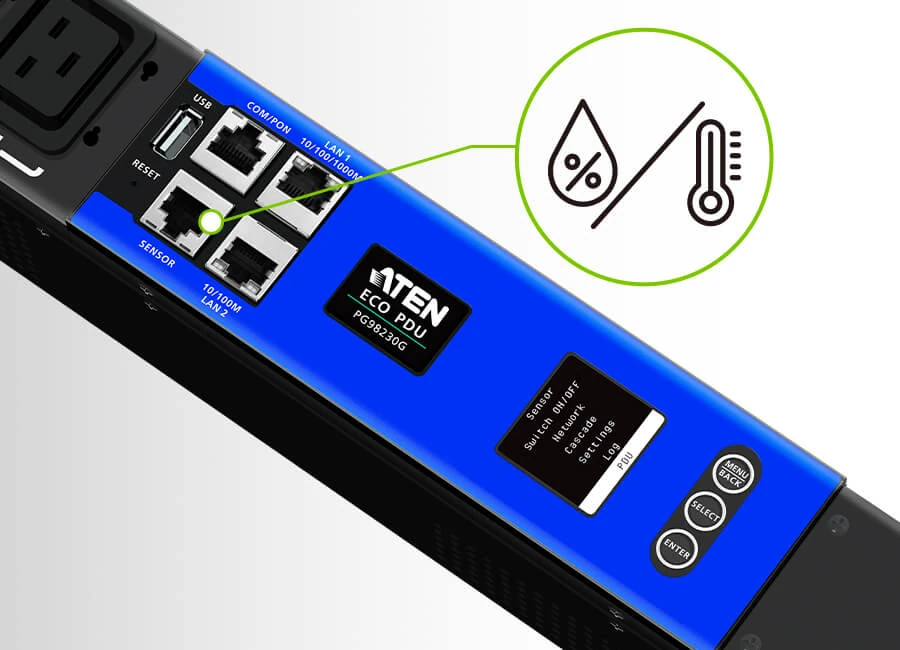

Sensor Lingkungan

Port Sensor memungkinkan konektivitas RJ-45 untuk menghubungkan atau menyambungkan secara berantai hingga 8 sensor lingkungan guna memantau dan mengelola suhu, kelembapan, aliran udara, tekanan udara diferensial, dan kebocoran, serta dilengkapi peringatan terhadap potensi ancaman.

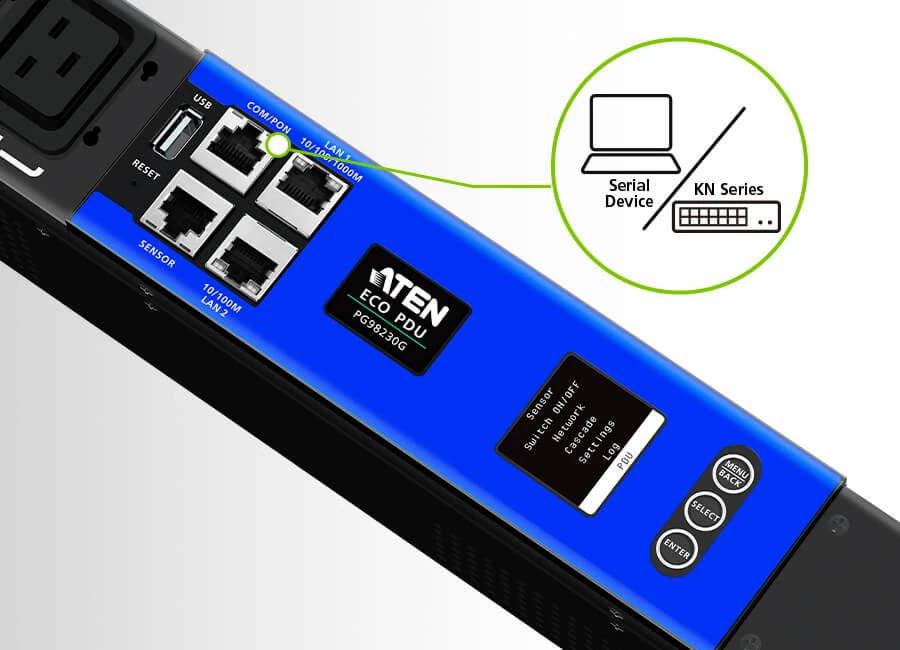

Pengoperasian Jaringan di Lokasi yang Fleksibel

Untuk pengoperasian cepat, menghubungkan perangkat serial ke PDU melalui port COM-nya menyediakan cara lain untuk melakukan komunikasi melalui perintah CLI. Selain itu, port yang sama juga berfungsi sebagai port PON, yang tersedia untuk koneksi Ethernet ke Switch KVM over IP seri KN guna memusatkan pengelolaan daya hingga 16 PDU yang dihubungkan secara berantai. Catatan: Fitur ini akan disertakan dalam rilis firmware mendatang.

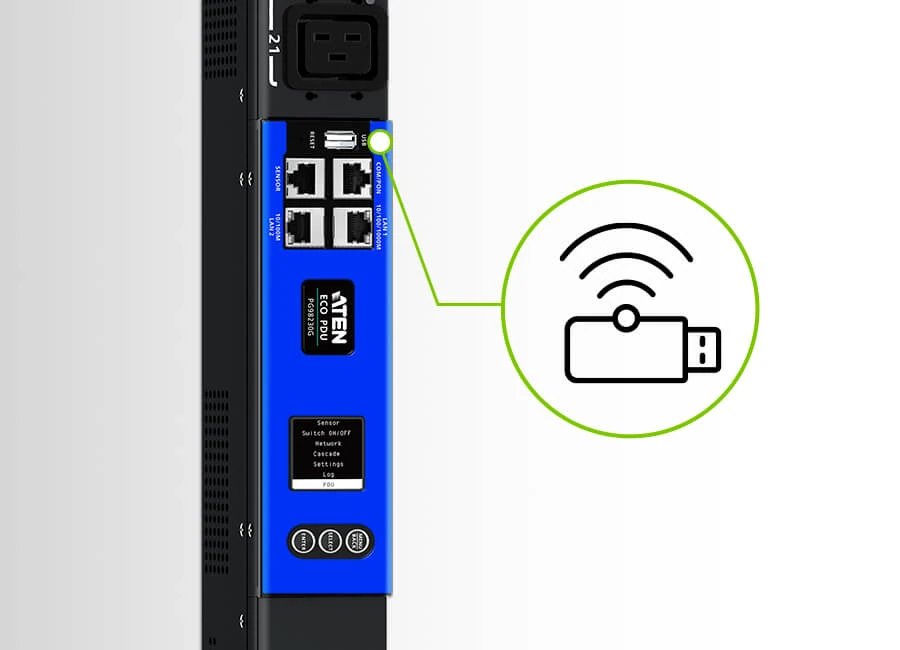

Dapat dihubungkan ke jaringan melalui WiFi

PG98230 dapat dihubungkan ke jaringan melalui koneksi ke dongle WiFi USB untuk melakukan DCIM, pembaruan firmware, ekspor log, konfigurasi cepat, dan lainnya.

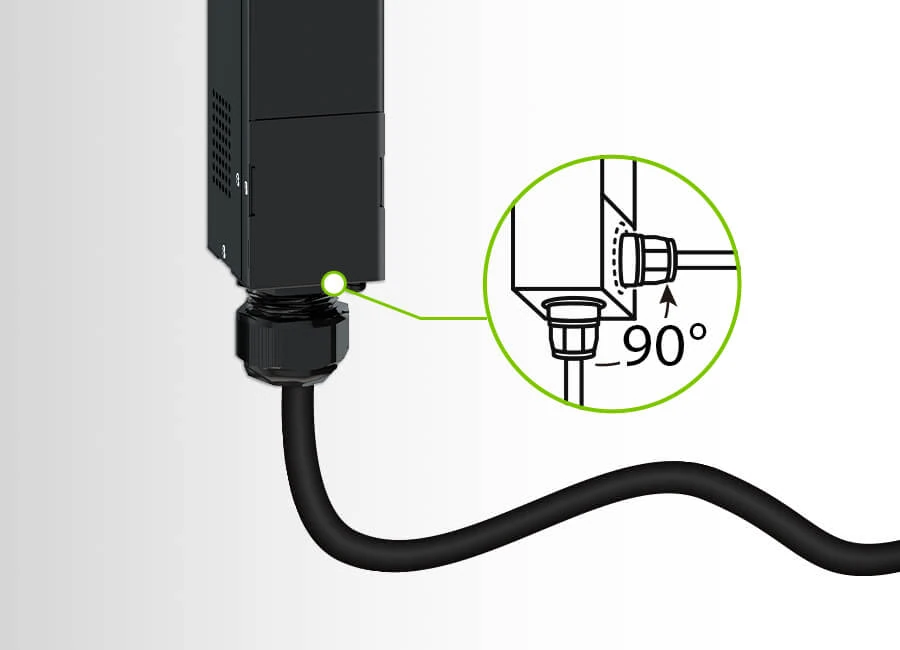

Kabel Listrik yang Dapat Disesuaikan untuk Pemasangan yang Fleksibel di Dalam Rak

PG98230 dilengkapi dengan kabel daya yang dapat disesuaikan dan terintegrasi ke dalam unit, yang mampu berputar 90 derajat untuk memungkinkan pemasangan yang fleksibel di dalam rak, sehingga menghasilkan pengaturan kabel yang lebih rapi.

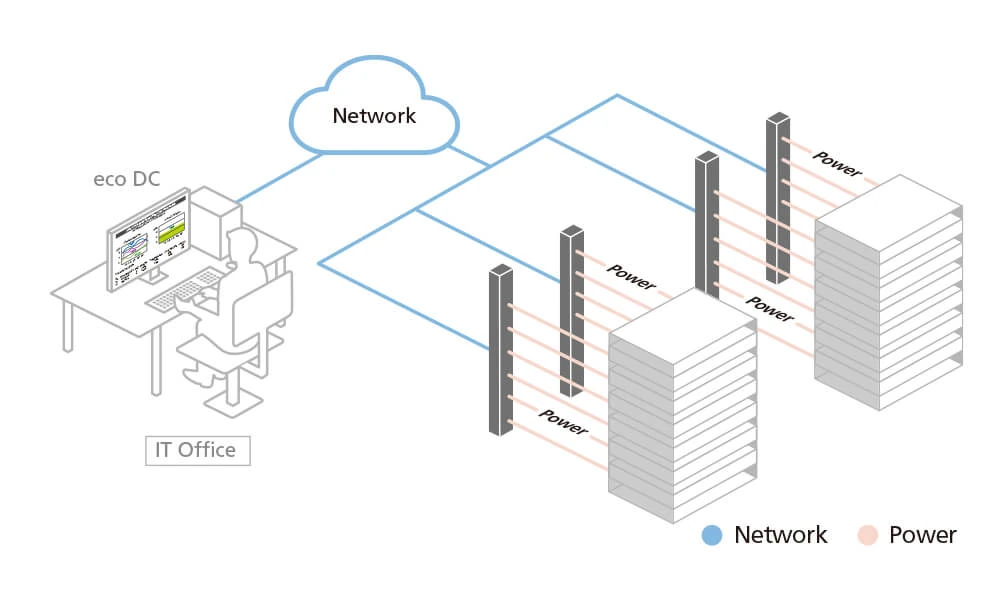

Pemantauan DCIM

Terintegrasi dengan ATEN eco DC – alat berbasis PC dan web untuk Manajemen Infrastruktur Pusat Data (DCIM) yang dioptimalkan – distribusi daya, energi, dan data lingkungan dari PDU serta perangkat yang terhubung dapat dipantau melalui antarmuka web yang ramah pengguna untuk manajemen daya yang cerdas.

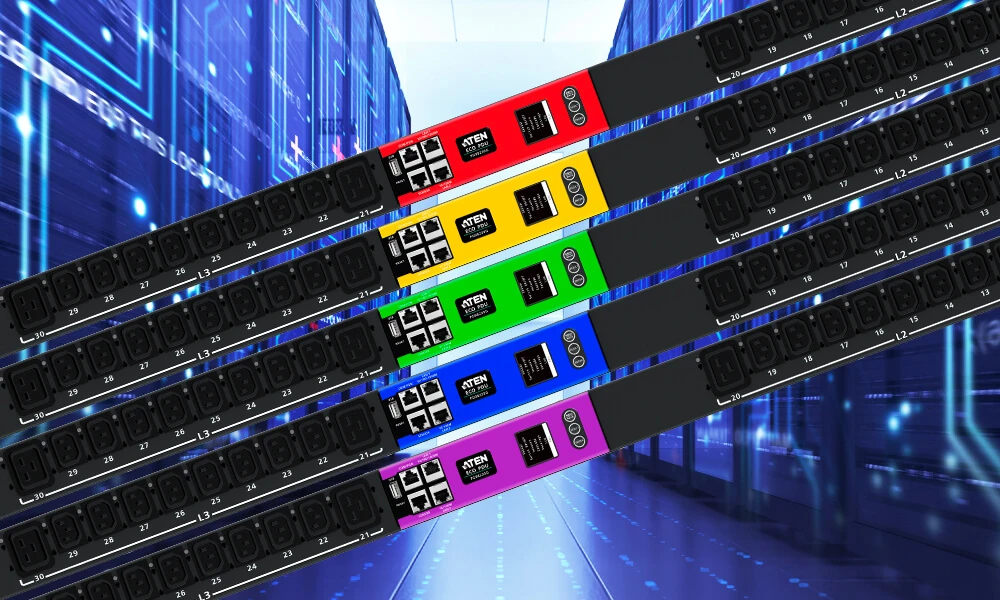

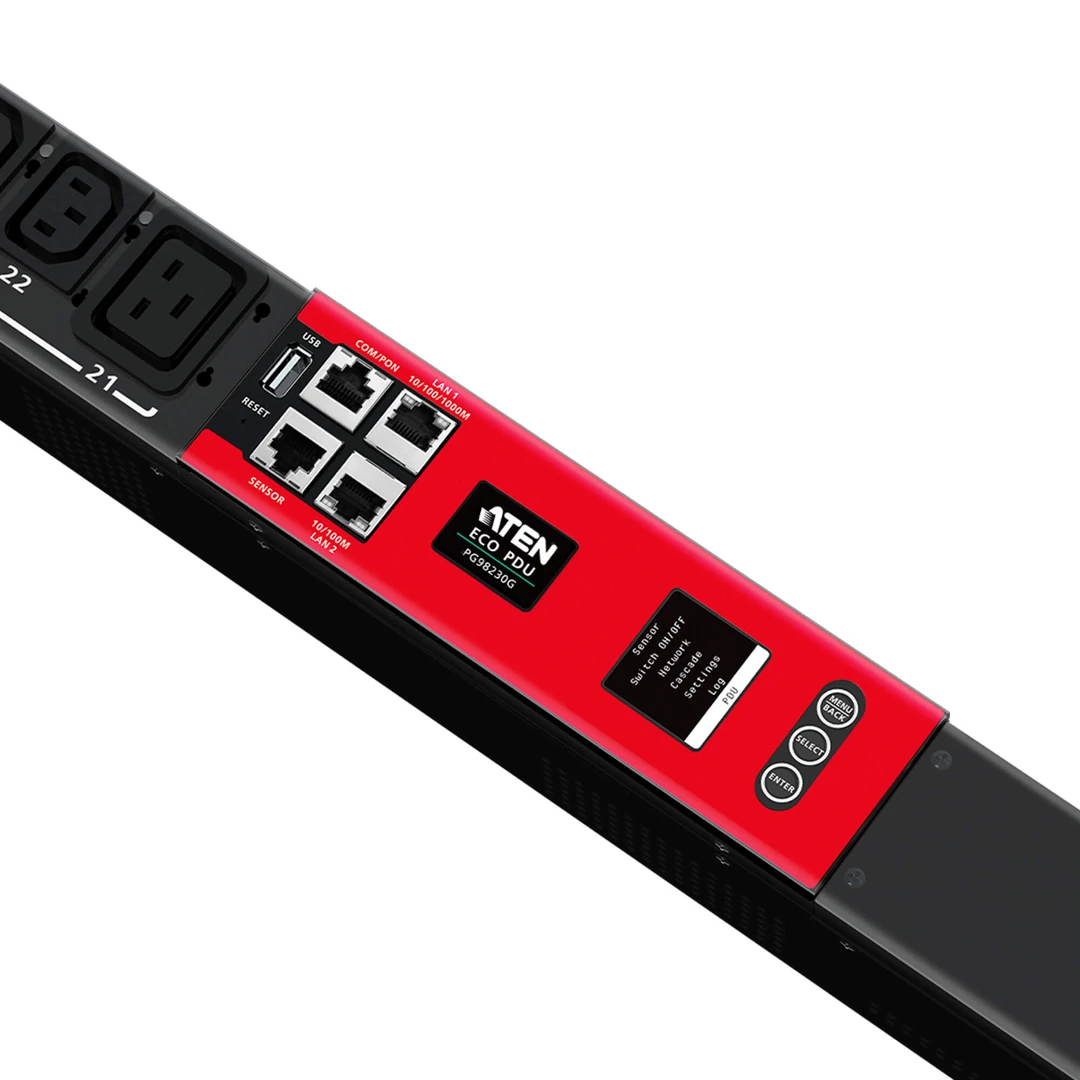

Panel Berwarna untuk Pemantauan Daya yang Lebih Cerdas

PDU seri PG dilengkapi panel konsol LCD berwarna merah sebagai standar dan dapat diubah warnanya menjadi kuning, ungu, biru, dan hijau melalui pembelian stiker berwarna opsional. Kode warna ini memudahkan pembedaan antara pengaturan suplai daya serta mempercepat pemecahan masalah jika terjadi kegagalan tak terduga.

Aplikasi

Produk-produk ini sangat cocok untuk pemasangan di rak server yang membutuhkan distribusi daya hemat energi ke peralatan TI dengan kepadatan tinggi di ruang server atau pusat data.

Seri ATEN PG98230 3-Phase Outlet-Metered & Switched eco PDU dilengkapi dengan 6 soket IEC 60320 C19 dan 24 soket IEC 60320 C13 dalam wadah rak berukuran 0U. Dilengkapi dengan prosesor ARM Cortex-A8, seri PG98230 menawarkan metode kontrol yang fleksibel melalui port LAN / COM / USB / sensor lingkungan, serta dapat menghidupkan semua peralatan yang terhubung dalam waktu kurang dari 10 detik setelah dicolokkan. Untuk penghematan biaya dan pengaturan yang efisien dalam hal ruang, PDU PG dapat disusun secara kaskade untuk menghubungkan hingga 64 unit PDU. Hasilnya, PDU ini mampu memenuhi permintaan daya yang terus meningkat untuk perangkat TI dengan kepadatan tinggi di ruang server dan pusat data.

Dari segi desain perangkat keras, PDU ini dilengkapi dengan relai hemat energi bawaan—sejenis sakelar elektromagnetik—yang membantu operator mengendalikan aliran arus dalam jumlah besar, sehingga menghasilkan konsumsi energi yang lebih rendah dibandingkan model tanpa relai yang tidak memiliki fitur hemat energi.

Dengan lima pilihan warna (kuning, merah, ungu, biru, dan hijau) stiker panel konsol LCD yang tersedia bagi pengguna, membedakan pengaturan pasokan daya dan mempercepat pemecahan masalah menjadi lebih mudah. Selain itu, panel konsol LCD ini dapat diganti saat sistem berjalan (hot-swappable) dan dapat dilepas, diganti, atau diperbaiki tanpa perlu mematikan beban terhubung yang kritis.

Sangat ideal untuk server perusahaan, ruang jaringan, dan pusat data, seri PG merupakan solusi distribusi dan manajemen daya cerdas yang mendukung aplikasi TI dengan kepadatan tinggi sekaligus meminimalkan biaya keseluruhan.

Catatan: Untuk daftar Dongle Jaringan WiFi USB yang kompatibel dengan Seri PG, silakan merujuk ke Pusat Dukungan ATEN untuk informasi lebih lanjut.

Setiap unit PG PDU dilengkapi dengan 6 buah soket IEC 60320 C19 dan 24 buah soket IEC 60320 C13 dalam wadah rak berukuran 0U
Prosesor ARM Cortex-A8 untuk metode pengendalian yang fleksibel melalui LAN / COM / USB / port sensor lingkungan serta pemantauan yang ditingkatkan melalui konsol LCD
Spesifikasi perangkat keras/jaringan yang unggul – Port Ethernet 1 Gbps dan 100 Mbps – Ping Otomatis & Reboot – Protokol Manajemen Jarak Jauh: TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP, ARP, NTP, DNS, Auto Sense, Ping, SNMP V1&V2&V3, Telnet, Modbus (melalui TCP/IP), Wi-Fi, protokol jaringan 802.11 a/b/g/n, dan IPv6 – Peringatan / Alarm: menerima alarm melalui SNMP, SMTP, dan syslog – Skrip: Skrip Python untuk mengontrol unit PDU tertentu (mis. Menyalakan / Mematikan) – Keamanan: akses login akun/kata sandi 2 tingkat, serta filter IP/MAC, TLS 1.3, TLS 1.2, protokol SMTP/SMTPS – Otentikasi: LDAP, RADIUS, TACACS+
Instalasi yang dapat diperluas – Memungkinkan penghubungan hingga 64 unit PDU secara berurutan
Relai hemat energi memungkinkan operator mengendalikan aliran arus dalam jumlah besar dengan konsumsi energi yang lebih rendah
Pengukuran kWh yang akurat (+/-1%) untuk membina kebiasaan konsumsi daya yang lebih baik, menetapkan patokan, dan memantau inisiatif
Port sensor lingkungan mendukung konektivitas RJ-45 untuk menghubungkan atau menyambungkan secara berantai hingga 8 sensor lingkungan, seperti ATEN EA1640, guna memantau dan mengelola suhu, kelembapan, aliran udara, tekanan udara diferensial, dan kebocoran
Peringatan LCD real-time mengirimkan peringatan untuk memberi tahu pengguna mengenai kondisi daya yang tidak biasa
Unit ini dilengkapi dengan kabel daya yang dapat disesuaikan dan mampu berputar hingga 90 derajat, sehingga memungkinkan pemasangan yang fleksibel di dalam rak, yang pada akhirnya menghasilkan pengaturan kabel yang lebih rapi
Layar LCD yang Dapat Diputar – dapat diputar hingga 180 derajat, sehingga memungkinkan pemasangan yang fleksibel di dalam rak
Peningkatan sistem penguncian yang aman mencegah kabel daya terlepas akibat getaran atau kesalahan manusia
Mendukung eco DC dari ATEN (Antarmuka Web untuk Manajemen Energi & DCIM) untuk memantau distribusi daya, energi, dan data lingkungan dari PDU serta perangkat yang terhubung

Function	PG98230B	PG98230B2	PG98230G
Electrical
Nominal Input Voltage	208V 3PH (Delta)	208V 3PH (Delta)	400/230V 3PH (Star)
Maximum Input Current	20A Max 16A(UL de-rated)	20A Max 16A(UL de-rated)	16A Max
Input Frequency	50-60 Hz	50-60 Hz	50-60 Hz
Input Connection	NEMA L21-20P	NEMA L15-20P	G Plug: IEC 60309 16/20A Red 3P+N+PE U Plug: Clipsal 20A 56PA52-EO Angled Plug
Input Power	7205VA(Max), 5764VA(UL de-rated)	7205VA(Max), 5764VA(UL de-rated)	11084VA(Max)
Outlet Type	(6) IEC 320 C19, (24) IEC 320 C13	(6) IEC 320 C19, (24) IEC 320 C13	(6) IEC 320 C19, (24) IEC 320 C13
Nominal Output Voltage	208 VAC	208 VAC	230 VAC
Maximum Output Current (Outlet)	C13: 15A(Max),12A(UL de-rated) C19: 20A(Max),16A (UL de-rated)	C13: 15A(Max),12A(UL de-rated) C19: 20A(Max),16A (UL de-rated)	C13:10A(Max), C19:16A(Max),
Breakers	NA	NA	NA
Metering	Outlet level Current, Voltage , PF and KWh Monitoring	Outlet level Current, Voltage , PF and KWh Monitoring	Outlet level Current, Voltage , PF and KWh Monitoring
Outlet Switching	Yes	Yes	Yes
Environment Sensor Ports	Yes	Yes	Yes
Metering Accuracy	1%	1%	1%
Physical Properties
Dimensions (L x W x H)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)
Weight	7.36 kg ( 16.21 lb )	7.36 kg ( 16.21 lb )	7.36 kg ( 16.21 lb )
Power Cord Length	3m	3m	3m
Environmental
Temperature (Operating / Storage)	0 – 60℃ / -20 – 60℃	0 – 60℃ / -20 – 60℃	0 – 60℃ / -20 – 60℃
Humidity (Operating & Storage)	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing
Compliance
EMC Verification	FCC	FCC	CE, EMC
Safety Verification	UL, PSE	UL, PSE	CE, UL, PSE
Warranty	3 years	3 years	3 years
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
