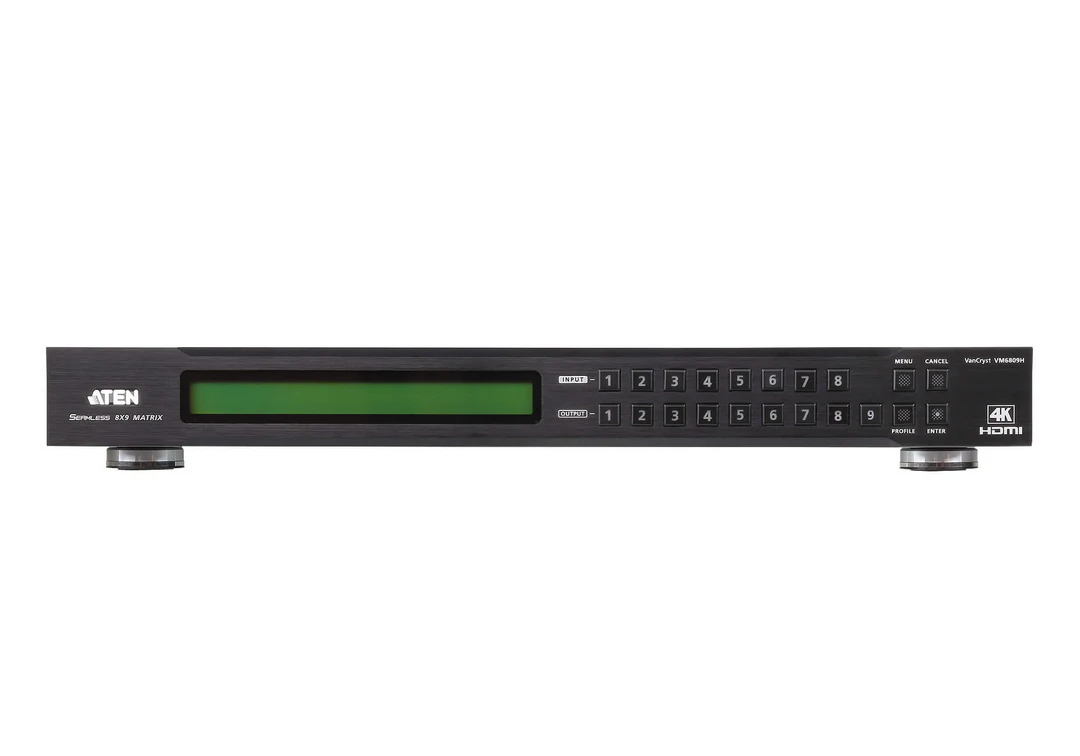

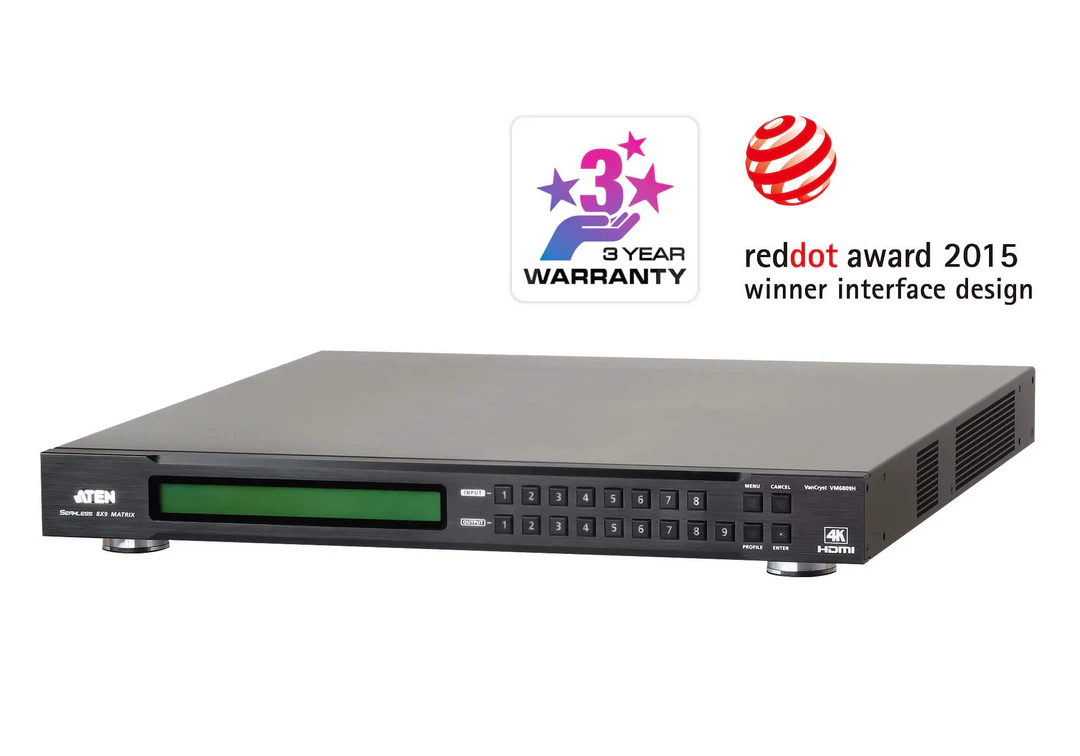

ATEN VM6809H 8 x 9 4K HDMI Matrix Switch with Scaler

8 x 9 HDMI input/output connections
Seamless Switch™ –features close-to-zero second switching for continuous video streams, real-time switching, and stable signal transmissions*
HDMI (3D, Deep color, 4K); HDCP 2.2 compatible
Multiple Control Methods – system management via front-panel pushbuttons, RS-232 control, and Web GUI/Telnet via Ethernet connections
4K Video Wall using Lower-Resolution Displays – split a 4K signal to four 1080p displays or nine 720p displays to form a 2x2 or 3x3 4K video wall
Consumer Electronics Control (CEC) supported*

PRODUCT INTRO

ATEN VM6809H adalah 8 x 9 HDMI Matrix Switch with Scaler yang dirancang untuk mengelola dan mendistribusikan video dari hingga delapan sumber HDMI ke sembilan display HDMI secara fleksibel. Setiap input dapat diarahkan ke satu atau beberapa output sesuai kebutuhan, sehingga berbagai sumber video dapat ditampilkan secara bersamaan pada beberapa layar.

VM6809H mendukung resolusi hingga 4K serta dilengkapi high-performance scaler yang dapat menyesuaikan resolusi input dengan resolusi native display. Teknologi Seamless Switch memungkinkan perpindahan antar sumber dengan gangguan visual yang sangat minimal, sementara FrameSync membantu menjaga sinkronisasi frame rate untuk menghasilkan tampilan yang lebih stabil.

Selain fungsi matrix switching, VM6809H menyediakan fitur Video Wall yang memungkinkan beberapa display dikonfigurasi menjadi berbagai layout video wall. Perangkat juga mendukung EDID Expert untuk membantu menentukan pengaturan EDID yang optimal ketika berbagai sumber dan display dengan resolusi berbeda digunakan dalam satu sistem.

VM6809H dapat dikonfigurasi melalui tombol pada front panel, RS-232, serta koneksi Ethernet menggunakan Web GUI atau Telnet. Pengoperasian juga dapat dilakukan melalui ATEN Video Matrix Control App. Dengan kemampuan tersebut, VM6809H cocok untuk instalasi video wall, control room, ruang konferensi, digital signage, ruang kelas, dan sistem AV profesional yang membutuhkan distribusi serta switching video secara terpusat.

APLIKASI / USE CASE

Video Wall

VM6809H dapat digunakan untuk membangun sistem video wall menggunakan beberapa display HDMI. Berbagai sumber video dapat diatur ke dalam layout seperti 2x2 atau 3x3 sesuai kebutuhan tampilan. Fitur Video Wall pada Web GUI juga memungkinkan konfigurasi dan penyimpanan beberapa profile layout.

Control Room dan Monitoring Center

Dalam control room, VM6809H dapat menggabungkan sumber dari komputer monitoring, kamera, server, media player, atau perangkat lainnya dan mendistribusikannya ke beberapa monitor. Operator dapat menentukan sumber mana yang ditampilkan pada masing-masing display sesuai kebutuhan.

Ruang Meeting dan Conference Room

VM6809H dapat menghubungkan berbagai sumber presentasi seperti laptop, PC, media player, dan perangkat konferensi ke beberapa display. Hal ini memungkinkan materi dari sumber berbeda ditampilkan pada layar yang berbeda tanpa harus memindahkan kabel secara manual.

Digital Signage

Untuk sistem digital signage dengan banyak layar, VM6809H dapat mendistribusikan berbagai sumber konten ke beberapa display secara fleksibel. Solusi ini cocok untuk showroom, pusat perbelanjaan, ruang publik, corporate display, dan area komersial lainnya.

Stage Presentation dan Event

VM6809H dapat digunakan dalam presentasi, seminar, konferensi, maupun event yang membutuhkan beberapa sumber video dan display. Fitur Seamless Switch membantu menghasilkan perpindahan sumber yang lebih halus ketika operator berganti dari satu sumber ke sumber lainnya.

Digital Classroom dan Training Room

Dalam ruang kelas atau training room, beberapa komputer atau perangkat presentasi dapat dihubungkan sebagai sumber dan diarahkan ke sejumlah display. Pengajar dapat memilih materi yang ingin ditampilkan pada layar tertentu atau beberapa layar secara bersamaan.

Video Conference

VM6809H dapat menjadi bagian dari sistem video conference yang menggunakan beberapa display untuk menampilkan peserta, presentasi, kamera, atau sumber informasi lainnya. Kemampuan routing dan scaling membantu mengatur berbagai sumber dengan resolusi berbeda dalam satu sistem.

AV System Integration

VM6809H cocok digunakan sebagai bagian dari sistem AV terintegrasi yang membutuhkan kontrol terpusat. Dukungan Ethernet, Web GUI, Telnet, dan RS-232 memungkinkan matrix switch diintegrasikan dengan sistem kontrol AV dan perangkat lainnya.

4K is the next generation of image quality for high definition video, which delivers eight million pixels that is four times as much detail as 1080p Full HD resolutions. ATEN’s VM6809H 4K HDMI Matrix Switch with Scaler is compatible with the two latest 4K video resolution standards: 3840 x 2160 and 4096 x 2160. The VM6809H offers powerful HD processing to produce 4K resolutions across nine displays with crystal-clear images.

The VM6809H supports 4K @ 60 Hz, HDMI* and HDCP 2.2 and features seamless switching that employs an FPGA matrix architecture that ensures continuous video streams, real-time control, and stable signal transmissions. With a built-in high-performance scaler, the VM6809H easily converts various input resolutions into various output display resolutions, giving viewers the best video and picture quality across all displays. The switch integrates video wall functionality with an easy-to-use web GUI that lets you create 17 connection profiles that can be customized into different video wall layouts.

The VM6809H is an ideal solution for applications that require multiple HDMI displays with multiple HDMI sources to be conveniently setup – such as for stage presentations, digital classroom, video conference rooms and any installation that requires real-time synchronization.

*Note: Supports 3840 x 2160 @ 30 Hz (4:4:4), 3840 x 2160 @ 60 Hz (4:2:0), 4096 x 2160 @ 30 Hz (4:4:4), 4096 x 2160 @ 60 Hz (4:2:0) resolutions.

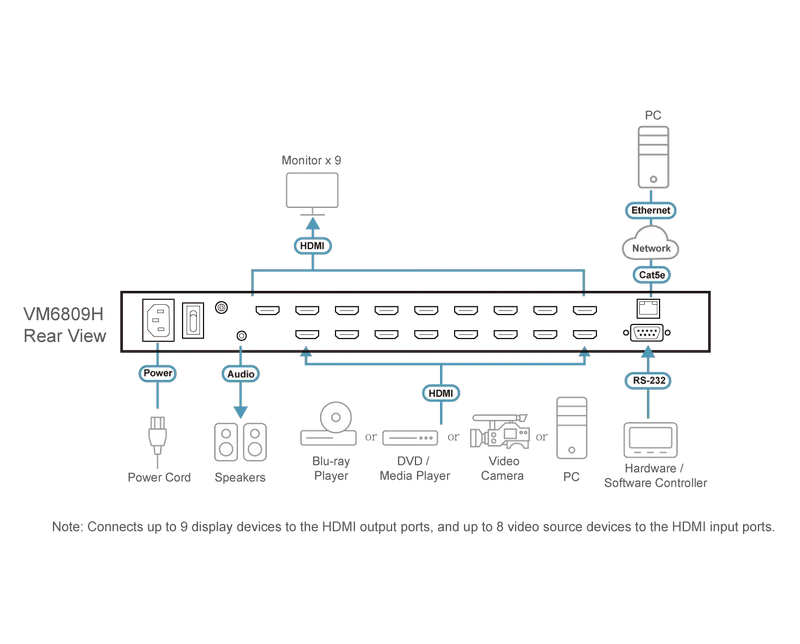

8 x 9 HDMI input/output connections

Multiple means for system configuration including front-panel pushbuttons, RS-232 control, and Ethernet connections for web GUI or Telnet
View and control via ATEN Video Matrix Control App in a swift and agile way
4K Scaler – features a 4K video scaling function to convert input resolutions to the display’s native resolutions
Seamless Switch™ – features close-to-zero second switching for continuous video streams, real-time switching, and stable signal transmissions*
Video Wall – allows you to create custom video wall layouts via intuitive web GUI*
EDID Expert – selects optimum EDID settings for smooth power-up, high-quality display, and use of the best resolutions across different screens
4K Video Wall using Lower-Resolution Displays – split a 4K signal to four 1080p displays or nine 720p displays to form a 2x2 or 3x3 4K video wall
FrameSync – prevents image tearing by synchronizing the scaler output frame rate to the input signal frame rate
HDMI (3D, Deep color, 4K); HDCP 2.2 compatible
Consumer Electronics Control (CEC) supported*
Audio-enabled, HDMI audio can be extracted to stereo audio
ESD protection for HDMI
Rack-mountable (1U design)
*Note:
1. When Seamless Switch™ is enabled, 3D, Deep Color, or interlace (i.e., 1080i) formats will not be supported. To use these formats, make sure to disable Seamless Switch™.
2. Videos may not display within range when Seamless Switch™ or Video Wall is enabled, in which case please adjust the display settings on your device.

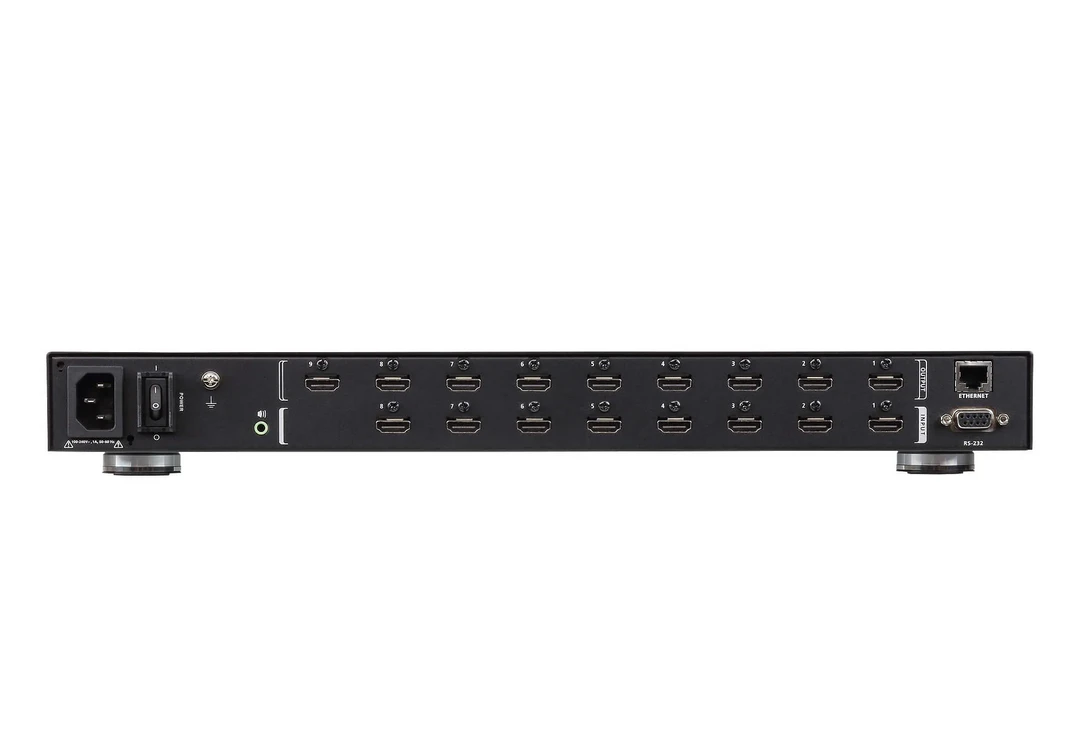

Video Input
Interfaces	8 x HDMI Type A Female (Black)
Impedance	100 Ω
Max. Distance	3.0 m
Video Output
Interfaces	9 x HDMI Type A Female (Black)
Impedance	100 Ω
Max. Distance	15 m
Video
Max. Data Rate	10.2 Gbps (3.40 Gbps per lane)
Max. Pixel Clock	340 MHz
Compliance	HDMI (3D, Deep Color, 4K); HDCP 2.2 Compatible; Consumer Electronics Control (CEC)
Max. Resolution	Up to 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Max. Distance	Up to 15 m
Audio
Output	1 x Mini Stereo Jack Female (Green)
Control
RS-232	Connector: 1 x DB-9 Female (Black); Baud Rate: 19200, Data Bits: 8, Stop Bits: 1, Parity: No, Flow Control: No
Ethernet	1 x RJ-45 Female
EDID Settings	EDID Mode: Default / Port 1 / Remix / Customized (EDID Wizard Support)
Connectors
Power	1 x 3-prong AC Socket
Power
Maximum Input Power Rating	100-240 VAC;50-60Hz;1.0A
Power Consumption	AC110V:79.5W:373BTU/h AC220V:78.1W:366BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Environmental
Operating Temperature	0-50°C
Storage Temperature	-20 - 60°C
Humidity	0 - 80% RH, Non-Condensing
Physical Properties
Housing	Metal
Weight	7.05 kg ( 15.53 lb )
Dimensions (L x W x H)	43.24 x 45.03 x 4.40 cm (17.02 x 17.73 x 1.73 in.)
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
