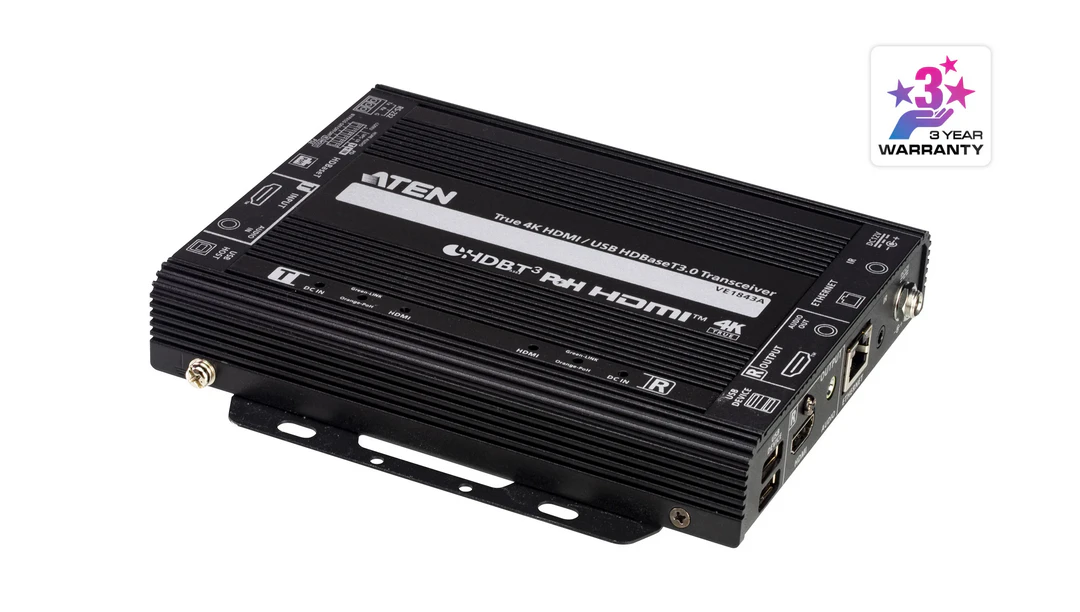

ATEN VE1843A HDMI USB HDBaseT 3.0 Transceiver with PoH (True 4K@100 m)
Transceiver AV True 4K ini memanfaatkan teknologi HDBaseT 3.0 untuk mentransmisikan video tanpa kompresi dan berbagai sinyal kontrol melalui satu kabel Cat 6a.
- Memperpanjang jangkauan sinyal HDMI True 4K tanpa kompresi hingga 100 m (atau 1080p hingga 150 m dalam mode long reach) melalui satu kabel Cat 6a dengan latensi nol.
- Memenuhi standar HDBaseT 3.0 – mentransmisikan video berkualitas tinggi, IR full-range, RS-232 dua arah, Gigabit Ethernet, audio stereo independen, serta menyediakan jalur bypass untuk sinyal USB 2.0.
- Kualitas video superior – hingga 4096 x 2160 @ 60 Hz (4:4:4); mendukung HDR, HDR+, dan Dolby Vision.
Mendukung PoH dua arah serta fungsi *embedding* dan de-embedding audio HDMI.
PRODUCT INTRO
ATEN VE1843A adalah HDBaseT 3.0 Video Transceiver yang menggabungkan fungsi transmitter dan receiver dalam satu perangkat. Konsep transceiver ini memberikan fleksibilitas dalam instalasi karena unit dapat dikonfigurasi sesuai kebutuhan sistem AV, baik sebagai pengirim maupun penerima sinyal video.
Dengan teknologi HDBaseT 3.0, VE1843A mampu mentransmisikan sinyal True 4K hingga 100 meter melalui satu kabel Cat 6a bersertifikasi HDBaseT 3.0, dengan transmisi tanpa latency. Selain video HDMI, perangkat ini juga dapat membawa audio, IR, RS-232, Ethernet, dan USB melalui koneksi HDBaseT.
VE1843A mendukung resolusi hingga 4K @ 60 Hz dengan 4:4:4, HDR, HDCP 2.3, 3D, dan Deep Color dengan bandwidth video hingga 18 Gbps. Perangkat ini juga memiliki fungsi audio embed dan de-embed, sehingga audio HDMI dapat dipisahkan atau dikombinasikan dengan audio eksternal sesuai kebutuhan instalasi.
Selain kemampuan transmisi jarak jauh, desain fanless dengan fin heat sink membantu menjaga temperatur perangkat tanpa menggunakan kipas, sehingga VE1843A lebih sesuai untuk instalasi AV yang membutuhkan operasi stabil dan minim perawatan.
Dengan fleksibilitas sebagai transmitter maupun receiver serta dukungan berbagai jenis sinyal melalui satu kabel Cat 6a, ATEN VE1843A cocok untuk sistem AV profesional seperti conference room, auditorium, lecture hall, museum, exhibition room, control room, dan digital signage.
APLIKASI / USE CASE
1. Conference Room dan Meeting Room
VE1843A dapat digunakan untuk memperpanjang sinyal presentasi dari komputer atau sumber HDMI ke display yang berada jauh dari sumber. Sinyal video, audio, dan kontrol dapat dikirim melalui satu kabel Cat 6a sehingga instalasi menjadi lebih rapi.
2. Auditorium dan Lecture Hall
Pada auditorium atau ruang kuliah berukuran besar, VE1843A dapat digunakan untuk menghubungkan sumber video dengan projector atau display yang berada jauh dari posisi operator. Dukungan True 4K hingga 100 meter membantu mempertahankan kualitas gambar pada instalasi jarak jauh.
3. Museum dan Exhibition Room
VE1843A cocok untuk instalasi multimedia di museum dan ruang pameran yang membutuhkan distribusi konten video berkualitas tinggi ke display yang ditempatkan pada lokasi berbeda. Kemampuan membawa HDMI, audio, IR, RS-232, Ethernet, dan USB melalui satu koneksi memberikan fleksibilitas untuk sistem interaktif.
4. Digital Signage
VE1843A dapat digunakan untuk menghubungkan media player dengan layar digital signage yang berjarak jauh. Infrastruktur kabel Cat 6a dapat dimanfaatkan untuk membawa sinyal video 4K tanpa harus menggunakan kabel HDMI panjang.
5. Control Room
Dalam ruang kontrol, VE1843A dapat membantu menghubungkan komputer atau sumber video dengan monitor yang berada di lokasi berbeda. Dukungan RS-232 dan IR juga memungkinkan integrasi dengan perangkat kontrol pada sistem AV.
6. Corporate AV dan Training Center
Perusahaan yang memiliki training room atau ruang presentasi dengan beberapa perangkat AV dapat menggunakan VE1843A untuk memperpanjang koneksi antara sumber video, display, projector, dan perangkat audio tanpa harus menarik kabel HDMI dalam jarak panjang.
7. Integrasi Video Matrix dan Video Distribution
Karena VE1843A dapat berfungsi sebagai transmitter maupun receiver, perangkat ini dapat diintegrasikan ke dalam sistem yang menggunakan video matrix switch, video splitter, atau perangkat distribusi AV lainnya. Hal ini memungkinkan konfigurasi sistem yang lebih fleksibel dibandingkan extender dengan fungsi transmitter atau receiver yang tetap.
8. Multi-Purpose AV Installation
Untuk instalasi AV yang kemungkinan akan mengalami perubahan konfigurasi di kemudian hari, kemampuan VE1843A untuk dikonfigurasi sebagai transmitter atau receiver memberikan fleksibilitas dalam penggunaan perangkat. Installer tidak harus menggunakan model transmitter dan receiver yang berbeda untuk setiap kebutuhan.
Dirancang untuk lingkungan AV dengan kebutuhan kualitas gambar sangat tinggi—seperti ruang konferensi, auditorium, dan ruang pameran—VE1843A adalah solusi HDBaseT 3.0 berkinerja tinggi yang mengintegrasikan fungsi pemancar (transmitter) dan penerima (receiver) dalam satu unit. Perangkat ini menghadirkan transmisi sinyal HDMI True 4K tanpa kompresi dan tanpa latensi melalui satu kabel Cat 6a*.
Presisi True 4K Tanpa Kompromi dengan Latensi Nol
VE1843A memanfaatkan teknologi HDBaseT 3.0 terkini untuk mentransmisikan sinyal True 4K @ 60 Hz (4:4:4) tanpa kompresi hingga jarak 100 meter (dan 1080P hingga 150 meter) tanpa latensi. Dengan dukungan untuk HDR10+, Dolby Vision, dan HDCP 2.3, perangkat ini menjamin visual berkualitas tinggi dengan presisi yang sangat akurat, menjadikannya pilihan ideal untuk lingkungan yang menuntut respons real-time dan integritas gambar tanpa kompromi.
Desain Adaptif 2-in-1 untuk Fleksibilitas Penerapan Maksimal
VE1843A meniadakan kebutuhan akan perangkat keras terpisah. Arsitektur 2-in-1 yang unik memungkinkan satu unit dikonfigurasi sebagai pemancar maupun penerima agar sesuai dengan arsitektur AV apa pun. Fleksibilitas ini membantu integrator sistem menyederhanakan inventaris dan mengonfigurasi ulang pengaturan—baik untuk transmisi point-to-point maupun sistem matriks yang kompleks—dengan kelincahan yang jauh lebih baik.
Distribusi Sinyal Terpadu via Satu Kabel untuk Integrasi yang Efisien
VE1843A menggabungkan transmisi video tanpa kompresi, IR dua arah, RS-232, Gigabit Ethernet, audio independen, daya, dan USB 2.0 ke dalam satu kabel Cat 6a. Integrasi ini memastikan konektivitas yang lancar untuk perangkat periferal seperti layar sentuh dan kamera, menjadikannya fondasi sempurna bagi lingkungan kolaboratif modern.
Audio Independen dengan Efisiensi PoH Dua Arah
VE1843A memberikan kemampuan audio embedding dan de-embedding secara independen kepada pengguna, sehingga memberikan kebebasan untuk mengatur rute suara agar sesuai dengan kebutuhan lingkungan spesifik. Untuk menyederhanakan instalasi, fitur PoH dua arah memungkinkan unit memperoleh daya baik dari sisi sumber maupun sisi layar, sehingga secara efektif menghilangkan kebutuhan akan stopkontak tambahan. Dilengkapi dengan heatsink bersirip tanpa kipas untuk pendinginan yang senyap dan stabil, VE1843A dirancang untuk penggunaan profesional yang andal dan berkelanjutan.
Catatan: Silakan lihat bagian Kabel yang Kompatibel pada halaman produk.
• High-Performance Video and HDBaseT™ 3.0 Capabilities
◦ Superior video quality – up to 4096 x 2160 @ 60 Hz (4:4:4); HDR, HDR10+, and Dolby Vision supported
◦ Extends uncompressed True 4K HDMI signals up to 100 m (and 1080P up to 150 m in long reach mode) over a single Cat 6a cable* with zero latency
◦ Compliant with HDBaseT 3.0 standards – transmits high-quality video, full range IR, bi-directional RS-232, Gigabit Ethernet, independent stereo audio, Power and USB 2.0 signals
◦ Supports extremely high refresh rates up to 240 Hz for the connected display
◦ HDMI (3D, Deep Color, 4K/60Hz) and HDCP 2.3 compliant
◦ Supports HDMI local output for convenient monitoring at the local side
• Versatile Integration and Management Controls
◦ Flexible for deployment – can be configured as a transmitter or receiver depending on the AV solution
◦ Supports HDMI audio embedding / de-embedding functions – allows users to flexibly adapt suitable audio/video combinations based on different environments
◦ Supports bi-directional PoH (Power over HDBaseT) – allows the unit to draw power from either the source or display side
◦ Independent stereo audio and USB 2.0 signals channel bypass
◦ Compliant with the USB 2.0 standard for a wide range of USB peripherals compatibility
◦ LED indication of HDBaseT and HDMI signal status for easier recognition
◦ Firmware upgradable
• Industrial-Grade Reliability and Easy Installation
◦ Fanless fin heat sink enclosure – elevates durability and reliability by preventing overheating, fan malfunctions, and noises
◦ Built-in 8KV / 15KV ESD protection
◦ Plug-and-play – no software or driver required
◦ Rack-mountable – ideal for professional AV rack installations
Note: Please refer to the Compatible Cables section.
| Video Input | |
| Interfaces | 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Max. Distance | 5 m |
| Video Output | |
| Interfaces | 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Max. Distance | 5 m |
| Video | |
| Max. Data Rate | 18Gbps (6Gbps per lane) |
| Max. Pixel Clock | 600 MHz |
| Compliance | HDMI (3D, Deep Color, 4K/60Hz); 4K HDR HDCP2.2/2.3 Compatible Consumer Electronics Control (CEC)* *The CEC signals are only bypassed from the transmitter unit to the receiver unit and do not support local output. |
| Max. Resolution | 4096 x 2160 @ 60Hz (4:4:4) 3840 x 2160 @ 60Hz (4:4:4) |
| Max. Resolutions / Distance | Up to 4K x 2K @ 60Hz (4:4:4) @100m (HDBaseT3 Certified Cat 6a U/FTP cable / ATEN 2L-29330 Cat 6a cable)
Up to 1080P@150m @Long reach mode (Cat 6/ 6a or above cable) |
| Audio | |

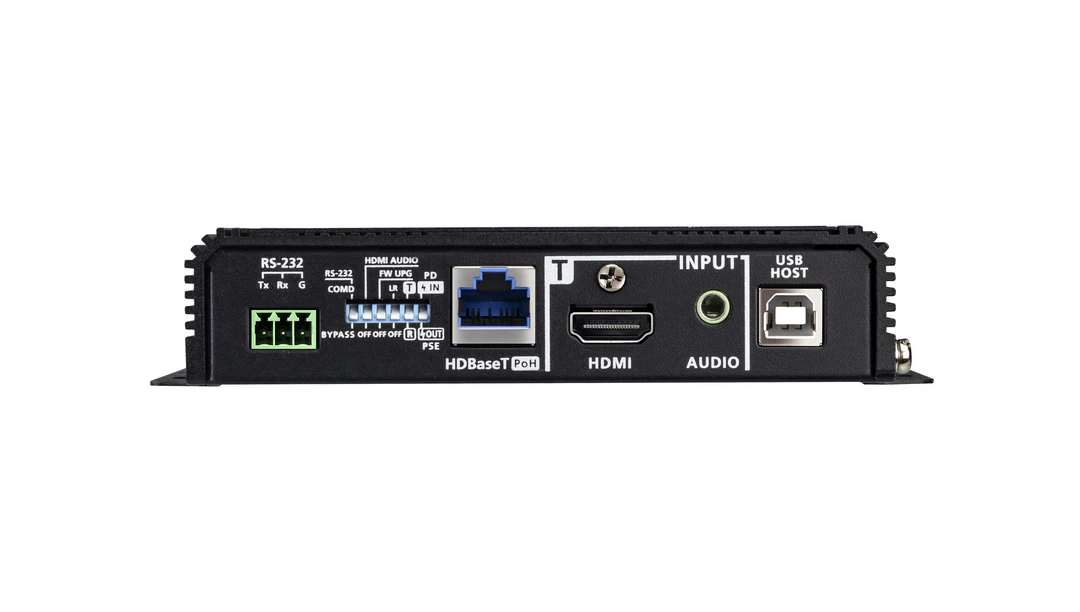

| Input | 1 x HDMI Type A Female (Black) 1 x Stereo Audio ( mini stereo Jack female , Green) |

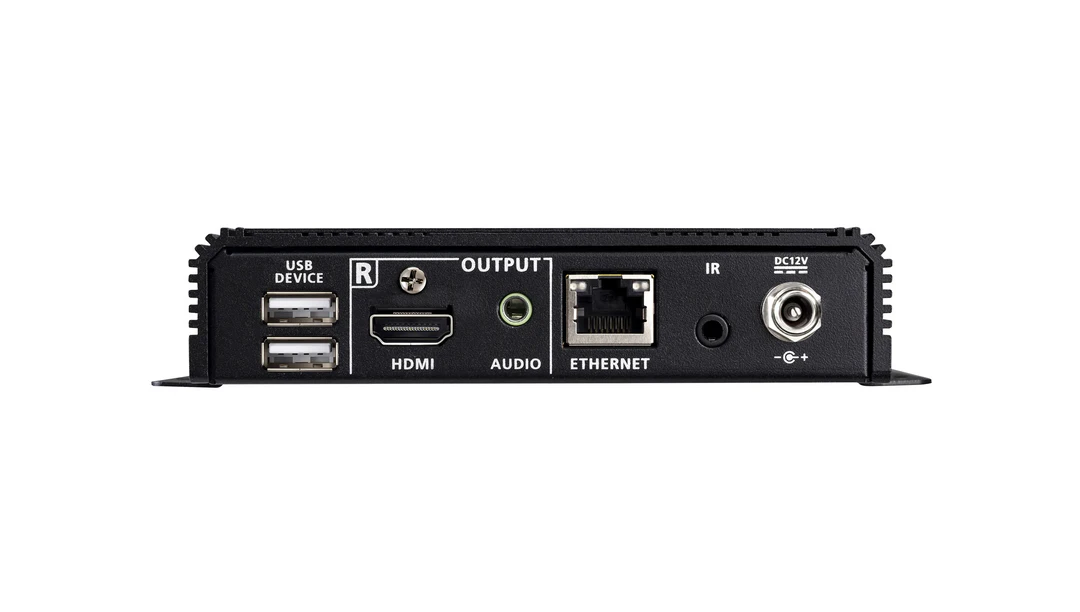

| Output | 1 x HDMI Type A Female (Black) 1 x Stereo Audio ( mini stereo Jack female , Green) |
| Connectors | |
| Unit To Unit | 1 x RJ-45 Female |
| Power | 1 x DC Jack (Black) with locking 1 x RJ-45 Female, POH PD & PSE supported |
| Control | |
| RS-232 Channel | Connector: 1 x Terminal Block, 3 pole Baud Rate: 19200, Data Bits:8, Stop Bits:1, no parity and flow control |
| IR Channel | 1 x Mini Stereo Jack Female, (Bi-directional, Black) 30K ~56KHz full range transmission |
| Ethernet Channel | 1 x GbE (RJ45 Female) |
| USB Channel | 1 x USB2.0 Type B Female (White, Host) 2 x USB2.0 Type A Female (White, Device) Transmission data bandwidth: Up to 300Mbps |
| Power Consumption | DC12V:5.66W:97BTU/h DC12V:6.13W:99BTU/h Note: |
| Power | |
| Power over Ethernet (PoE) | DC12V:6.13W |
| Switches | |
| Selection | 1 x Slide Switch - TX (Be a Transmitter) / RX (Be a Receiver) selection |
| Mode Selection | 1 x Slide Switch - HDMI Audio embed or De-embed ON/OFF selection 1 x Slide Switch - POH PD or PSE selection 1 x Slide Switch - RS232 Command or Bypass mode selection |
| Firmware Upgrade | 1 x Slide Switch - ON/OFF |
| Long Reach Mode Switch | 1 x Slide Switch - ON/OFF |
| LEDs | |
| Power | TX: 1 x DC in Power supplied (Green) & 1 x POH Power supplied (Orange)
RX: 1 x DC in Power supplied (Green) & 1 x POH Power supplied (Orange) NOTE: The TX or RX LED lights to indicate which role the VE1843A is set to by DC Power or POH. |
| Link | 1 x TX Link status (Transmitter, Yellow Green) 1 x RX Link status (Receiver, Yellow Green) |
| Video Output | 1 x RX HDMI OUT status (Receiver, Orange) |
| Video Input | 1 x Tx HDMI IN status (Transmitter, Orange) |
| Environmental | |
| Operating Temperature | 0 - 40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 0.66 kg ( 1.45 lb ) |
| Dimensions (L x W x H) | 17.05 x 15.09 x 3.00 cm (6.71 x 5.94 x 1.18 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
| Input Resolutions | 4096 x 2160p 24 / 25 / 30 / 50 / 60 Hz | 1280 x 800 @ 60 Hz |
| 4096 x 2160p 50 / 60 Hz 4:2:0 | 1080p 24 / 25 / 30 / 50 / 60 Hz | |
| 3840 x 2160p 24 / 25 / 30 / 50 / 60 Hz | 1080i 50 / 60 Hz | |
| 3840 x 2160p 50 / 60 Hz 4:2:0 | 1024 x 768 @ 60 / 70 / 75 Hz | |
| 2560 x 1440 @ 144 Hz | 800 x 600 @ 56 / 60 / 72 / 75 Hz | |
| 1920 x 1200 @ 60 Hz (Reduced Blanking) | 720p 50 / 60 Hz | |
| 1920 x 1080 @ 60 / 120 / 144 / 240 Hz | 720 x 400 @ 70 Hz | |
| 1680 x 1050 @ 60 Hz | 640 x 480 @ 60 / 67 / 72 / 75 Hz | |
| 1600 x 1200 @ 60 Hz | 640 x 480 @ 60 Hz (4:3) | |
| 1440 x 900 @ 60 Hz | 576p 50 Hz (4:3 / 16:9) | |
| 1400 x 1050 @ 60 Hz | 480p 60 Hz (4:3 / 16:9) | |
| 1280 x 1024 @ 60 / 75 Hz |
- 1 x VE1843A True 4K HDMI / USB HDBaseT 3.0 Transceiver with PoH
- 1 x power adapter and power cord
- 1 x RS-232 terminal block
- 1 x USB Type-B to USB Type-A cable
- 1 x IR emitter
- 1 x IR receiver
- 1 x foot pad set (4 pcs)
- 1 x user instructions
