ATEN VE8900R HDMI over IP Receiver (1080p@100m)
- Memperluas koneksi AV dari konfigurasi point-to-point sederhana menjadi pengaturan multi-point-to-multi-point melalui LAN
- Menghasilkan video HDMI berkualitas tinggi dengan kualitas visual tanpa kehilangan detail (*visually lossless*) hingga resolusi 1080p @ 60 Hz
- Daisy Chaining – Menghubungkan beberapa layar melalui satu port
- Menawarkan multifungsi untuk aplikasi extender, splitter, matrix switch, video wall, dan daisy chain
- EDID Expert™ memilih pengaturan EDID yang optimal untuk proses penyalaan yang lancar, tampilan berkualitas tinggi, dan resolusi video terbaik di berbagai layar.
PRODUCT INTRO

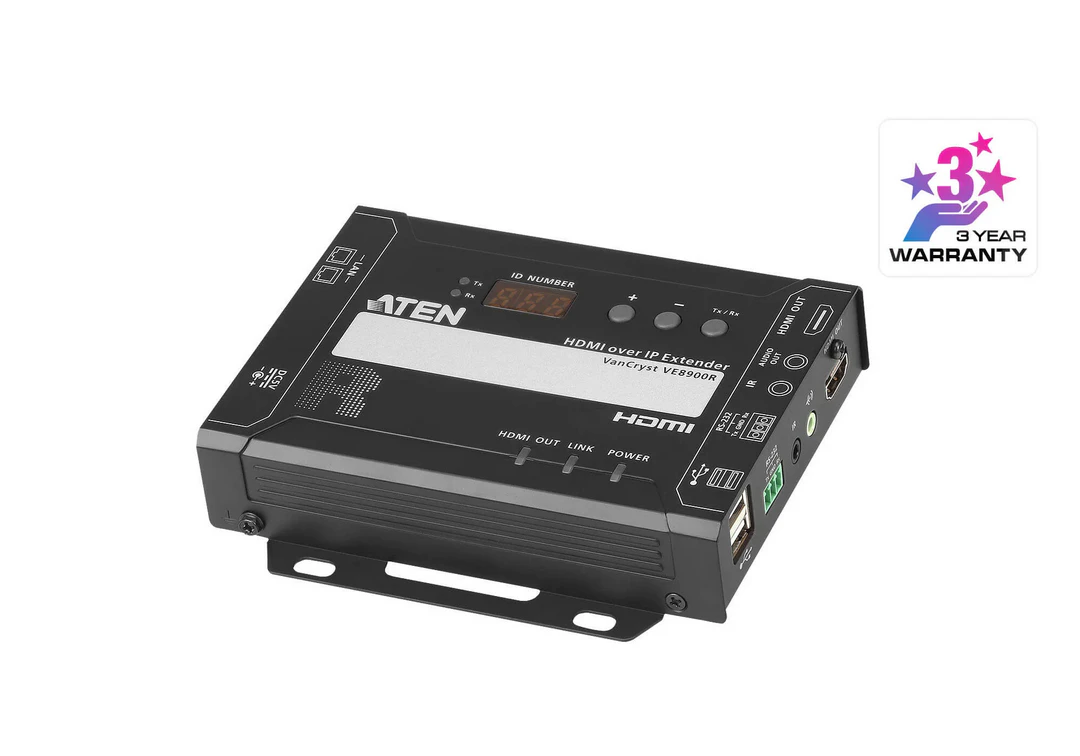

ATEN VE8900R adalah HDMI over IP Receiver yang dirancang untuk menerima dan menampilkan sinyal video dan audio HDMI yang dikirim melalui jaringan Ethernet dari ATEN VE8900T atau transmitter yang kompatibel. Dengan menggunakan infrastruktur jaringan standar, VE8900R memungkinkan sumber HDMI ditempatkan jauh dari display tanpa harus menggunakan kabel HDMI berjarak panjang.
VE8900R mendukung resolusi hingga 1080p @ 60Hz dan dapat mencapai jarak hingga 100 meter pada koneksi point-to-point menggunakan kabel Cat 5e/6. Teknologi kompresi video ATEN membantu mempertahankan kualitas gambar dengan latensi rendah, sehingga cocok untuk berbagai aplikasi distribusi video dan digital signage.
Sebagai bagian dari sistem AV over IP VE8900, VE8900R tidak hanya berfungsi sebagai receiver, tetapi juga dapat digunakan untuk membangun konfigurasi point-to-point, point-to-multipoint, dan multipoint-to-multipoint melalui jaringan. Sistem ini dapat berfungsi sebagai extender, splitter, matrix switch, maupun platform Video Wall, sehingga jumlah sumber dan display dapat dikembangkan sesuai kebutuhan instalasi.
VE8900R juga dilengkapi built-in scaler untuk membantu menyesuaikan output dengan display yang digunakan serta EDID Expert untuk membantu memilih pengaturan EDID yang sesuai ketika berbagai display digunakan dalam satu sistem. Selain HDMI, receiver menyediakan output audio stereo terpisah melalui mini stereo jack sehingga audio dapat dihubungkan ke sistem audio eksternal.
Untuk integrasi AV, VE8900R menyediakan USB 2.0, RS-232, dan bi-directional IR. Port tersebut dapat digunakan untuk menghubungkan perangkat seperti touchscreen, keyboard, mouse, barcode scanner, atau perangkat kontrol lainnya, sehingga fungsi kontrol tidak hanya terbatas pada distribusi video.
Dengan fleksibilitas distribusi melalui jaringan dan kemampuan untuk membangun sistem multi-display berskala besar, ATEN VE8900R cocok digunakan untuk digital signage, video wall, control room, airport, conference center, university campus, shopping center, exhibition, dan berbagai instalasi AV profesional.
APLIKASI / USE CASE
Digital Signage
VE8900R sangat cocok untuk sistem digital signage yang menggunakan banyak display. Konten dari satu atau beberapa sumber dapat dikirim melalui jaringan ke berbagai display yang terhubung dengan VE8900R, sehingga pengelolaan layar dapat dilakukan secara terpusat.
Video Wall
Beberapa VE8900R dapat digunakan untuk membangun video wall dengan berbagai konfigurasi layout. Sumber video dapat dirouting ke receiver yang berbeda sehingga masing-masing display dapat menampilkan bagian atau sumber tertentu sesuai konfigurasi sistem.
Control Room dan Monitoring Center
VE8900R dapat digunakan untuk menerima output dari workstation, komputer monitoring, server, atau sumber HDMI lainnya dan menampilkannya pada monitor operator. Karena distribusi menggunakan jaringan, sumber dan display dapat ditempatkan pada ruangan atau area yang berbeda.
Airport dan Transportation Facility
Pada bandara, terminal, stasiun, atau fasilitas transportasi lainnya, VE8900R dapat digunakan untuk menampilkan informasi perjalanan, pengumuman, advertising, maupun konten monitoring pada banyak display yang tersebar di berbagai lokasi.
University dan Campus
VE8900R memungkinkan sumber video dari ruang kontrol, server, atau media player didistribusikan ke ruang kelas, auditorium, lobby, dan area publik melalui jaringan kampus. Sistem dapat diperluas ketika jumlah display bertambah.
Conference Center
Dalam conference center atau fasilitas meeting berskala besar, VE8900R dapat menerima sumber presentasi dari transmitter dan menampilkannya pada projector atau display di ruangan yang berbeda. Sistem berbasis IP memberikan fleksibilitas ketika jumlah ruangan dan display bertambah.
Shopping Center dan Retail
VE8900R dapat digunakan untuk mendistribusikan konten promosi, informasi, dan advertising ke banyak display di shopping center atau area retail. Display di area yang berbeda dapat menerima sumber yang sama atau sumber yang berbeda sesuai kebutuhan.
Exhibition dan Event
Dalam pameran dan event, VE8900R dapat ditempatkan di dekat masing-masing display sementara sumber video berada di lokasi lain. Distribusi melalui jaringan memudahkan perubahan posisi dan penambahan display tanpa harus menarik kabel HDMI jarak jauh.
Multi-Display Video Distribution
Dalam konfigurasi point-to-multipoint, satu sumber dari VE8900T dapat didistribusikan melalui jaringan ke beberapa VE8900R. Hal ini memungkinkan satu konten ditampilkan secara bersamaan pada banyak layar tanpa membutuhkan HDMI splitter konvensional.
AV over IP Matrix System
VE8900R dapat menjadi bagian dari sistem AV over IP yang lebih besar. Dengan menghubungkan beberapa transmitter dan receiver ke jaringan Ethernet, sistem dapat dikonfigurasi menjadi multipoint-to-multipoint matrix, sehingga sumber tertentu dapat diarahkan ke display tertentu melalui jaringan.
Interactive Display dan Touchscreen
Port USB dan RS-232 pada VE8900R memungkinkan integrasi perangkat interaktif seperti touchscreen. Hal ini dapat dimanfaatkan pada digital signage interaktif, ruang presentasi, exhibition, dan sistem informasi publik.
Audio-Visual Distribution
Selain video HDMI, VE8900R dapat mengekstrak audio dari HDMI dan mengeluarkannya melalui stereo audio output. Fitur ini memungkinkan display dan sistem audio eksternal dikelola secara terpisah, misalnya pada ruang presentasi, exhibition, dan digital signage.
Receiver Video over IP ATEN VE8900R menghadirkan sinyal AV 1080p dengan kualitas visual yang tidak mengalami penurunan (visually lossless) dan latensi rendah untuk transmisi jarak jauh melalui jaringan lokal yang menggunakan switch jaringan Gigabit standar.
VE8900R menghadirkan solusi digital signage yang efektif, mudah digunakan, dan ekonomis, dengan berbagai fitur serta keunggulan yang secara langsung menjawab tantangan yang dihadapi integrator sistem saat mengimplementasikan sistem AV over IP:
- Skalabilitas dan fleksibilitas tanpa batas
- Tidak memerlukan pengaturan IP yang rumit
- Tidak memerlukan PC server atau perangkat lunak tambahan
- Jangkauan lebih luas dengan biaya lebih hemat melalui konfigurasi daisy-chain
Dirancang untuk memenuhi kebutuhan masa kini akan transmisi sinyal 1080p berskala besar dan sistem multi-layar, serta dibuat agar mudah dipasang dan dioperasikan, Receiver Video over IP VE8900R merupakan produk ideal untuk berbagai lingkungan, seperti pameran dagang, bandara, kampus universitas, pusat konferensi, dan pusat perbelanjaan.
- Lightweight Compression with Ultra-low Latency
- Delivers visually lossless high-quality video up to 1080p @ 60 Hz
- Ensures stunning quality video using ATEN advanced video lossless compression technology
- EDID Expert™ selects the optimum EDID settings for smooth power-up, high-quality display and the best video resolution across different screens
- Offers different levels of video compression rate including Smooth, Balance, and High Quality for users to choose depending on practical usage
- Limitless Scalability and Flexibility
- Extends AV connections from a simple point-to-point to a multi-point to multi-point setup via LAN without distance limitations
- Offers multi-functionality in extender, splitter, matrix switch, video wall and daisy chain applications
- Mix and match the latest 4K displays and 1080p screens. The built-in scaler automatically scales up incoming video signal to match the maximum resolution of the connected display devices*
- Collaboration with ATEN Control System
- Integrated solution – Compatible with ATEN Control System, allowing users to directly operate VE8900R via CLI Telnet or RS-232 protocol
- Effortless operation – One click to effectively operate VE Manager, TV, projector, source player, and related equipments via touch panel and keypad
- Spontaneous Scheduling Management
- Offers
an user-friendly scheduling management function for users to pre-plan the display schedule - Provides robust and intuitive scheduling management options to help users to manage all events in the calendar to as detailed as to setting events to minute intervals
- Integrates all VE89 units to arrange the profile by grouping individual receiver or video wall
- Multiple profiles can be arranged to play in any order over a selected period of time
- Offers
ATEN Diagram_Large_Line_ve8900tr Videowall
caption width="800" id="attachment_18790" align="aligncenter"] ATEN Diagram_Large_Line_ve8900tr Videowall[/caption]
| Video Output | |
| Interfaces | 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Max. Distance | 3 m (2L-7D03H) |
| Video | |
| Max. Data Rate | Average: 150 ~ 500Mbps |
| Compliance | HDMI HDCP Compatible |
| Max. Resolutions / Distance | Up to 1080p@100m (Cat 5e/6, point to point) |
| Audio | |

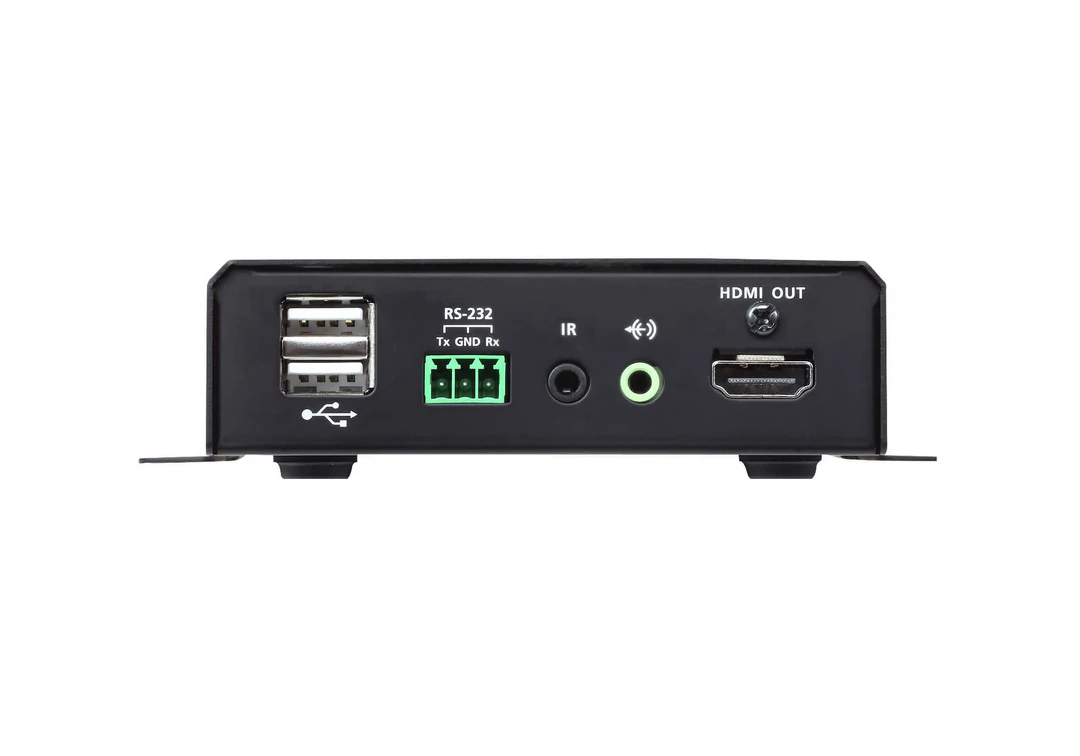

| Output | 1 x HDMI Type A Female (Black) 1 x Mini Stereo Jack Female (Green) |
| Connectors | |

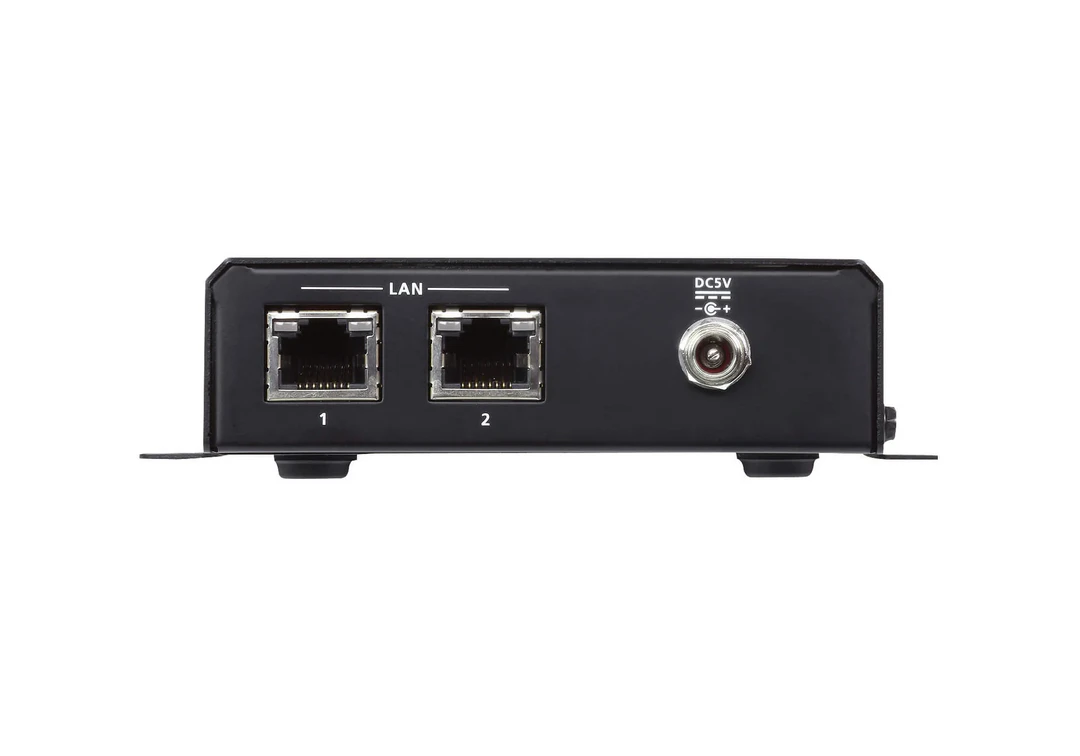

| Unit To Unit | 2 x RJ-45 Female |
| Power | 1 x DC Jack (Black) with locking |
| Control | |
| IR | 1 x Mini Stereo Jack Female (Black) |
| RS-232 | Connector: 1 x Terminal Block, 3 pole Baud Rate: 19200, Data Bits:8, Stop Bits:1, no parity and flow control |
| USB | 2 x USB Type A Female (Black) |
| Pushbuttons | |
| ID Number Selection | 3 x Push buttons |
| Power Consumption | DC5V:4.28W:41BTU/h
Note: |
| Environmental | |
| Operating Temperature | 0 - 40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 0.49 kg ( 1.08 lb ) |
| Dimensions (L x W x H) with bracket | 14.02 x 12.30 x 3.06 cm (5.52 x 4.84 x 1.2 in.) |
| Dimensions (L x W x H) without bracket | 13.60 x 10.10 x 2.96 cm (5.35 x 3.98 x 1.17 in.) |
| Input Resolutions | 640x480p @ 59.94/60Hz (4:3) | 720 (1440)x240p @ 59.94/60/119.88/120/239.76/ 240Hz (4:3)/(16:9) |
| 720x480p @ 59.94/60/119.88/120/239.76/240Hz (4:3)/(16:9) | 720x576p @ 50/200Hz (4:3)/(16:9) | |
| 1280x720p @ 23.98/24/25/29.97/30/50/59.94/60/100/ 119.88/120 Hz (16:9) |
720x576p @ 100Hz (16:9) | |
| 1280x720p @ 29.97/30/50/59.94/60/100/119.88/120Hz | 1440x480p @ 59.94/60Hz (4:3)/(16:9) | |
| 1920x1080i @ 50/59.94/60/100/119.88/120Hz (16:9) | 1440x576p @ 50Hz (4:3)/(16:9) | |
| 1920x1080p @ 23.98/24/25/29.97/30/50/59.94/60/100/ 119.88/120Hz (16:9) |
(2880)x480p @ 59.94/60Hz (4:3)/(16:9) | |
| 720 (1440)x576i @ 50/100/200Hz (4:3)/(16:9) | 1680x720p @ 23.98/24/25/29.97/30/50/ 59.94/ 60/100/119.88/120Hz | |
| 720 (1440)x480i @ 59.94/60Hz (4:3)/(16:9) | 2560x1080p @ 23.98/ 24/25/29.97/30/50/59.94/60Hz | |
| 720 (1440)x288p @ 50Hz (4:3)/(16:9) |
- 1x VE8900R HDMI over IP Receiver
- 1x RS-232 Terminal block
- 1x 5V Power adapter
- 1x User instructions
