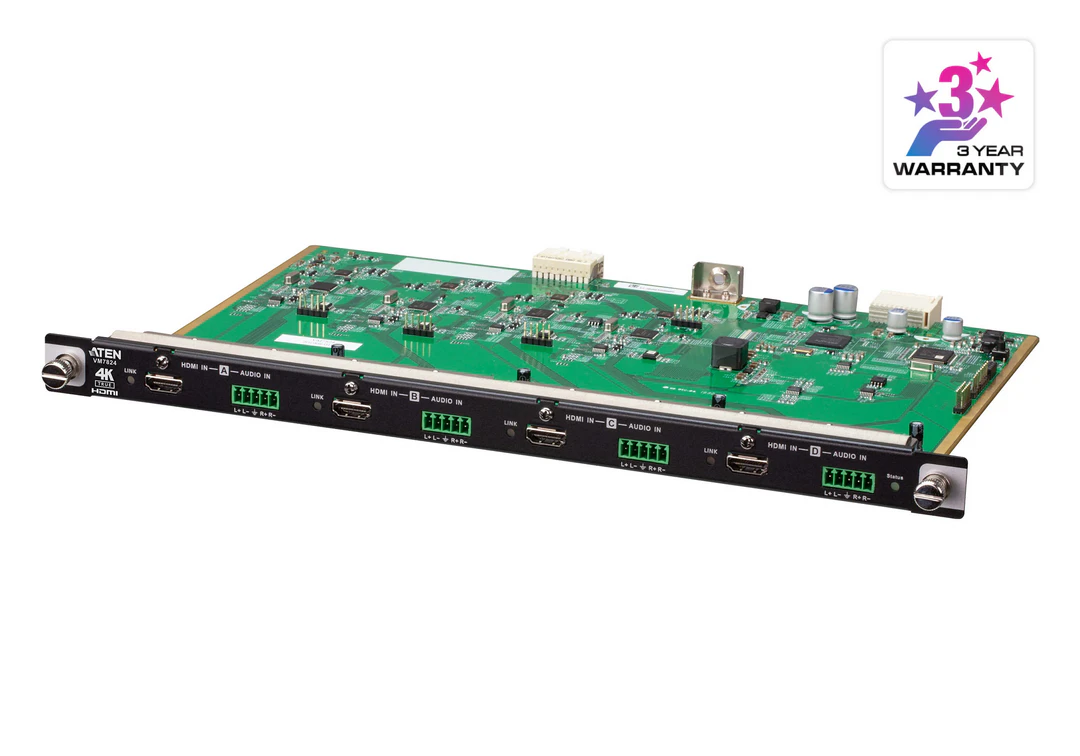

ATEN VM7824 4-Port True 4K HDMI Input Board

Kompatibel dengan VM Modular Matrix Switch; dapat dikombinasikan dengan berbagai jenis modul I/O untuk fleksibilitas optimal
Resolusi True 4K – mendukung resolusi video tanpa kompresi hingga 3840 x 2160 / 4096 x 2160 @ 60Hz (4:4:4)
Mendukung audio; audio HDMI dapat diekstrak dan audio stereo dapat disematkan (embedded)
Cable Quality Tester – memeriksa kualitas kabel HDMI
Dukungan Consumer Electronics Control (CEC)

PRODUCT INTRO

ATEN VM7824 adalah 4-Port 4K HDMI Input Board yang dirancang untuk menambahkan hingga empat sumber HDMI ke dalam modular matrix switch ATEN yang kompatibel. Board ini memungkinkan sistem AV berskala besar mengintegrasikan lebih banyak sumber video HDMI ke dalam satu chassis matrix, sehingga distribusi dan routing sinyal dapat dikelola secara terpusat.

VM7824 mendukung resolusi hingga 4K, sehingga dapat digunakan untuk berbagai sumber video beresolusi tinggi seperti komputer, media player, kamera, dan perangkat presentasi. Dengan menggunakan VM7824 sebagai bagian dari modular matrix system, administrator dapat mengatur routing sumber HDMI ke berbagai output sesuai kebutuhan instalasi.

Sebagai I/O board modular, VM7824 memberikan fleksibilitas dalam membangun sistem AV sesuai kebutuhan jumlah dan jenis sumber. Board dapat dipasang pada chassis modular ATEN yang kompatibel, sehingga kapasitas input dapat diperluas tanpa harus menggunakan beberapa matrix switch terpisah.

VM7824 sangat sesuai digunakan pada sistem control room, command center, video wall, digital signage, broadcasting, conference room, dan instalasi AV profesional yang membutuhkan integrasi beberapa sumber HDMI 4K dalam satu sistem distribusi video terpusat.

APLIKASI / USE CASE

Control Room dan Command Center

VM7824 dapat digunakan untuk menambahkan sumber HDMI seperti workstation operator, komputer monitoring, server, atau perangkat presentasi ke dalam modular matrix system. Sumber tersebut kemudian dapat diarahkan ke monitor operator atau video wall sesuai kebutuhan.

Video Wall

Dalam sistem video wall, VM7824 dapat digunakan sebagai input board untuk memasukkan beberapa sumber HDMI ke dalam matrix switch. Sumber video dapat kemudian dirouting ke berbagai display dan dikombinasikan dalam layout video wall sesuai kebutuhan.

Broadcasting dan Studio

VM7824 cocok untuk memasukkan berbagai sumber HDMI dari komputer, playback system, graphics workstation, atau perangkat produksi ke dalam sistem routing AV. Hal ini memungkinkan operator mengatur distribusi sumber secara terpusat.

Conference Room dan Presentation System

Pada ruang meeting atau conference room berskala besar, beberapa laptop, PC, media player, dan perangkat presentasi dapat digunakan sebagai sumber HDMI. VM7824 memungkinkan sumber-sumber tersebut diintegrasikan ke dalam modular matrix untuk didistribusikan ke projector atau display.

Digital Signage

VM7824 dapat digunakan untuk menghubungkan beberapa media player HDMI ke sistem matrix. Konten dari sumber yang berbeda dapat diarahkan ke display tertentu sesuai area atau kebutuhan tampilan.

Monitoring dan Security Center

Beberapa workstation monitoring atau sumber video HDMI dapat diintegrasikan melalui VM7824 ke dalam sistem matrix terpusat. Operator dapat memilih sumber tertentu untuk ditampilkan pada monitor atau video wall.

Education dan Training Facility

VM7824 dapat digunakan pada ruang training, auditorium, atau fasilitas pendidikan yang memiliki beberapa sumber presentasi HDMI. Berbagai sumber dapat dikumpulkan pada satu sistem matrix dan didistribusikan ke beberapa display.

Large-Scale AV Integration

VM7824 sangat berguna pada instalasi AV yang membutuhkan jumlah input HDMI lebih banyak. Dengan menambahkan beberapa input board ke chassis modular yang kompatibel, integrator dapat membangun sistem routing video dengan kapasitas yang disesuaikan dengan kebutuhan proyek.

4K AV Infrastructure

Untuk instalasi yang menggunakan sumber video 4K, VM7824 dapat menjadi solusi untuk menambahkan konektivitas HDMI beresolusi tinggi ke dalam modular matrix system. Hal ini memungkinkan sumber 4K seperti workstation, media server, dan perangkat presentasi modern diintegrasikan ke dalam infrastruktur AV profesional.

VM7824 adalah board input HDMI True 4K yang bekerja dengan ATEN Modular Matrix Switch untuk memberikan cara mudah dalam merutekan 4 sumber audio/video HDMI ke 4 layar dengan dukungan gambar definisi tinggi True 4K. Selain antarmuka HDMI yang membawa sinyal A/V digital, VM7824 juga menyediakan 4 port input audio stereo yang memungkinkan penyematan (embedding) audio stereo.

Seluruh board input/output seri VM dari ATEN mendukung pemasangan *hot-swappable*, yang memberikan fleksibilitas dan efisiensi tinggi bagi integrator sistem dalam hal pemeliharaan. Board input/output seri VM, dipadukan dengan ATEN Modular Matrix Switch, menawarkan solusi ideal yang memenuhi kebutuhan Anda secara sempurna untuk aplikasi video dengan beragam antarmuka.

Compatible with the VM Modular Matrix Switches; mix and match with modular I/O boards of any type for optimum flexibility
True 4K Resolutions – handles uncompressed video resolutions up to 3840 x 2160 / 4096 x 2160 @ 60Hz (4:4:4)*
True 4K EDID Expert – selects optimum EDID settings for smooth power-up, high-quality display, and use of the best resolution across different screens
Audio-enabled, HDMI audio can be extracted and stereo audio can be embedded
Cable Quality Tester – examines the HDMI cable quality
HDMI (3D, Deep Color, 4K); HDCP 2.2 Compatible
Consumer Electronics Control (CEC) support
*Note: True 4K resolutions are only supported when the VM7824 and VM8824 are used with the VM3250.

Video Input

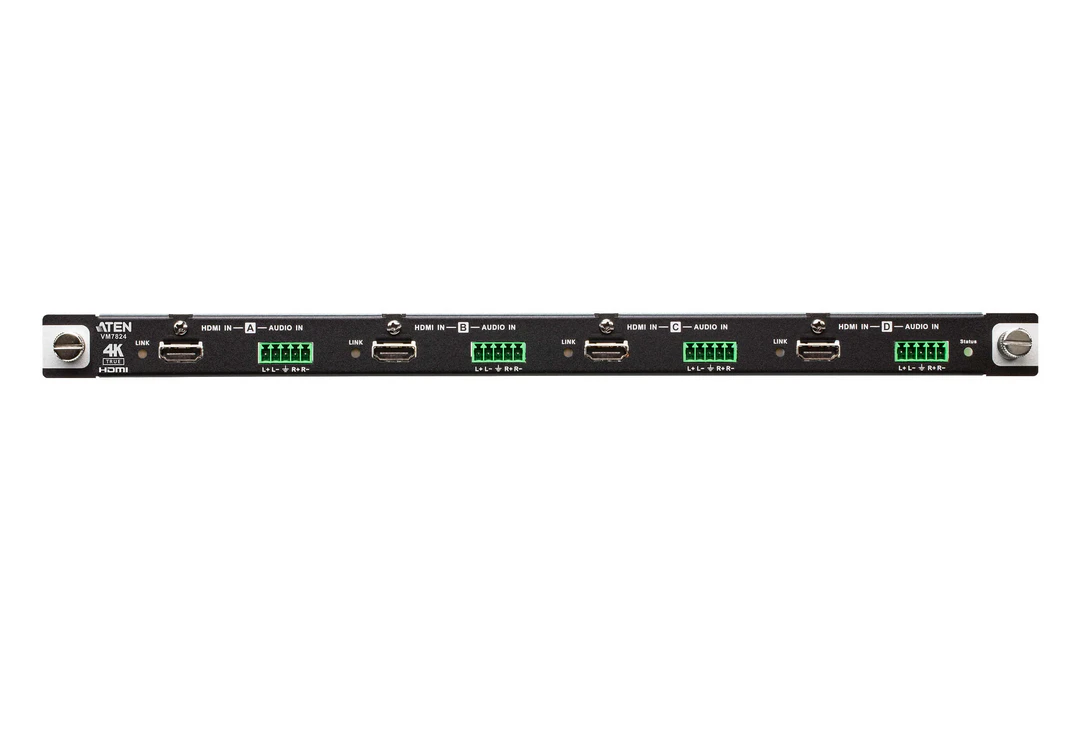

Interfaces	4 x HDMI Type A Female (Black)
Impedance	100 Ω
Max. Distance	Up to 5.0m
Video
Max. Data Rate	18.0 Gbps (6.0 Gbps Per Lane)
Max. Pixel Clock	600 MHz
Compliance	HDMI (3D, Deep Color, 4K) HDCP 2.2 Compatible Consumer Electronics Control (CEC)
Max. Resolution	4096x2160/3840x2160@60Hz (4:4:4)
Audio
Input	4 x Captive Screw Connector, 5 Pole (Green) *Audio signal type: stereo, balanced/unbalanced.
Power Consumption	11.33W:53BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Environmental
Operating Temperature	0 - 40°C
Storage Temperature	-20 - 60°C
Humidity	0 - 80% RH, Non-Condensing
Physical Properties
Housing	Metal
Weight	0.55 kg ( 1.21 lb )
Dimensions (L x W x H)	35.20 x 23.80 x 2.33 cm (13.86 x 9.37 x 0.92 in.)
Carton Lot	2 pcs
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
