ATEN VM3250 32 x 32 Modular Matrix Switch Gen.2

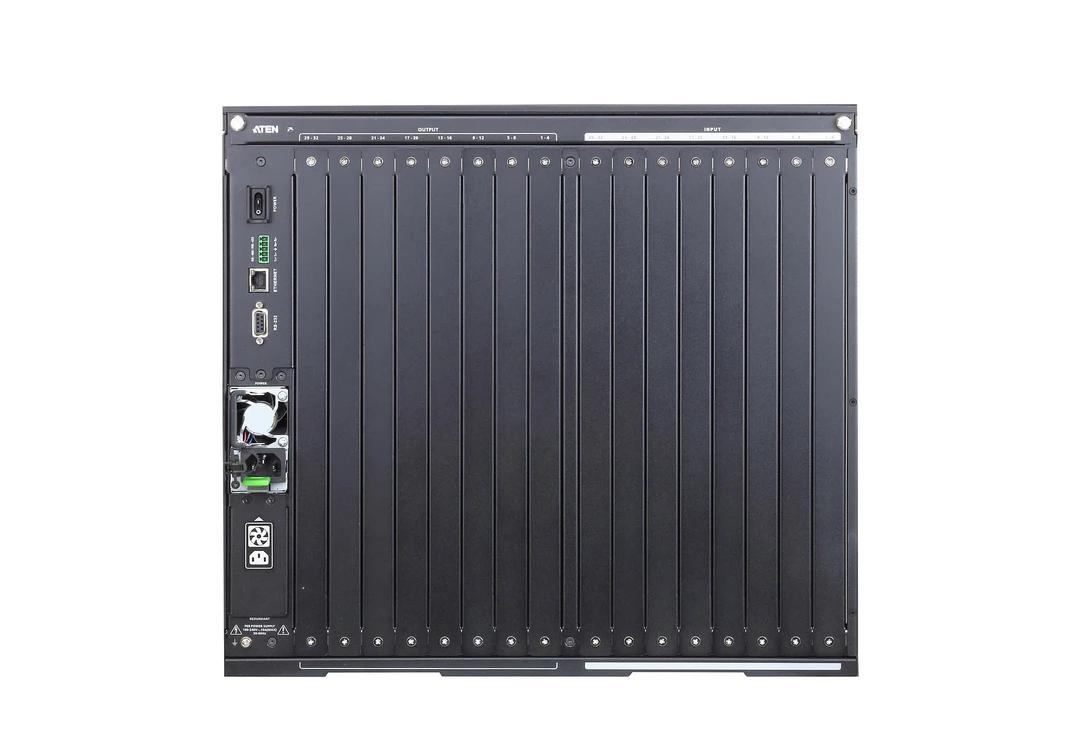

ATEN-vm3250 tampak belakang tanpa module

Menghubungkan salah satu dari 32 sumber video ke salah satu dari 32 layar dalam kombinasi dengan Solusi Modular Matrix ATEN; mendukung resolusi True 4K
Board I/O, modul kipas, dan unit catu daya yang dapat diganti saat sistem beroperasi (*hot-swappable*) untuk kemudahan pemeliharaan
*Live stream* saluran video yang terhubung dan pratinjau gambar tata letak *video wall* melalui GUI berbasis web
Beragam metode kontrol – manajemen sistem melalui tombol tekan pada panel depan, serta koneksi RS-232, RS-485/422, dan Ethernet (Telnet / GUI berbasis web)

* Fungsionalitas HDMI hanya aktif jika board input/output yang mendukung HDMI terpasang

PRODUCT INTRO

ATEN VM3250 adalah 32 x 32 Modular Matrix Switch Gen. 2 yang dirancang untuk mengelola dan mendistribusikan berbagai sumber video dan audio ke hingga 32 display atau perangkat output. Berbeda dari matrix switch dengan konfigurasi port tetap, VM3250 menggunakan desain modular dengan slot I/O yang memungkinkan sistem dikonfigurasi sesuai kebutuhan instalasi.

Dengan dukungan berbagai pilihan I/O board, VM3250 dapat menangani beragam interface video seperti HDMI, DisplayPort, DVI, VGA, 3G-SDI, Fiber Optic, dan HDBaseT, tergantung jenis board yang dipasang. I/O board juga bersifat hot-swappable, sehingga konfigurasi dan maintenance sistem dapat dilakukan dengan lebih fleksibel tanpa harus mengganti seluruh chassis.

VM3250 mendukung True 4K hingga 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4) pada I/O board yang mendukungnya. Built-in scaler membantu menyesuaikan resolusi sumber dengan display, sementara teknologi Seamless Switch™ memungkinkan perpindahan sumber secara cepat dengan gangguan visual yang sangat minimal.

Untuk aplikasi Video Wall, VM3250 menyediakan kemampuan membuat berbagai layout melalui Web GUI. Administrator juga dapat melakukan real-time source preview, mengatur profile tampilan, serta menggunakan fitur calendar-based scheduling untuk menjalankan konfigurasi tertentu berdasarkan jadwal yang telah ditentukan.

VM3250 juga mendukung pengelolaan audio, termasuk audio embedding dan de-embedding, sehingga sumber audio dan video dapat dikelola secara lebih fleksibel. Sistem dapat dikontrol melalui front panel, RS-232/RS-485/RS-422, Ethernet melalui Web GUI atau Telnet, serta ATEN Video Matrix Control App.

Dengan desain modular dan kemampuan ekspansi yang tinggi, ATEN VM3250 sangat sesuai untuk control room, command center, broadcasting, transportation control room, emergency operation center, video wall, dan instalasi AV berskala besar yang membutuhkan routing berbagai jenis sinyal secara terpusat.

APLIKASI / USE CASE

Control Room dan Command Center

VM3250 dapat digunakan untuk mengintegrasikan berbagai sumber informasi seperti komputer operator, kamera, sistem monitoring, server, dan perangkat lainnya ke dalam satu sistem distribusi video. Operator dapat menentukan sumber mana yang ditampilkan pada setiap monitor atau video wall sesuai kebutuhan operasional.

Video Wall

VM3250 dapat digunakan sebagai pusat distribusi dan pengaturan sumber untuk video wall berskala besar. Berbagai sumber dapat dikombinasikan ke dalam layout video wall yang berbeda dan dikonfigurasi melalui Web GUI.

Transportation Control Room

Pada pusat kontrol transportasi seperti bandara, stasiun, jalan tol, dan pusat monitoring lalu lintas, VM3250 dapat menggabungkan sumber video dari berbagai sistem ke sejumlah display. Dukungan interface yang beragam memungkinkan integrasi berbagai perangkat video dalam satu sistem matrix.

Broadcasting dan Studio

VM3250 cocok digunakan pada lingkungan broadcasting yang membutuhkan routing berbagai sumber video dan audio ke monitor, preview display, production system, atau perangkat lainnya. Kemampuan modular memungkinkan konfigurasi interface disesuaikan dengan kebutuhan sistem broadcasting.

Emergency Operation Center

Dalam emergency operation center, berbagai sumber informasi dapat ditampilkan pada sejumlah monitor secara terpusat. Operator dapat dengan cepat mengubah sumber yang ditampilkan ketika terjadi kondisi darurat atau perubahan situasi di lapangan.

Monitoring dan Security Center

VM3250 dapat menghubungkan sumber video dari sistem monitoring, workstation operator, server, dan perangkat lainnya ke berbagai display. Sumber tertentu dapat diarahkan ke beberapa monitor secara bersamaan untuk kebutuhan monitoring terpusat.

Large-Scale AV System

Untuk auditorium, convention center, corporate facility, atau fasilitas pendidikan dengan banyak sumber dan display, VM3250 dapat berfungsi sebagai pusat routing AV. Sistem modular memungkinkan jumlah dan jenis input/output disesuaikan dengan kebutuhan instalasi.

Multi-Interface AV Integration

Salah satu keunggulan VM3250 adalah kemampuannya mengintegrasikan berbagai interface dalam satu chassis. Dengan memilih I/O board yang sesuai, sistem dapat menggabungkan sumber HDMI, DisplayPort, DVI, VGA, 3G-SDI, Fiber Optic, atau HDBaseT dalam satu solusi.

Long-Distance Video Distribution

Dengan penggunaan I/O board atau extender yang mendukung Fiber Optic dan HDBaseT, VM3250 dapat digunakan untuk mendistribusikan sinyal video ke lokasi yang lebih jauh. Hal ini cocok untuk fasilitas besar yang membutuhkan koneksi antara control room, ruang server, ruang produksi, dan area display yang berjauhan.

Scheduled Display Management

Fitur calendar-based scheduling memungkinkan profile routing dan layout tertentu dijalankan berdasarkan jadwal. Fitur ini dapat digunakan untuk sistem informasi, corporate display, digital signage, atau fasilitas yang membutuhkan perubahan tampilan secara otomatis pada waktu tertentu.

Mission-Critical AV Infrastructure

VM3250 dirancang untuk instalasi yang membutuhkan fleksibilitas dan kemudahan maintenance. I/O board, fan module, dan power supply yang mendukung hot-swapping membantu mengurangi downtime ketika dilakukan penggantian atau maintenance komponen. Tersedia pula opsi redundant power supply untuk meningkatkan keandalan pada aplikasi yang bersifat mission-critical.

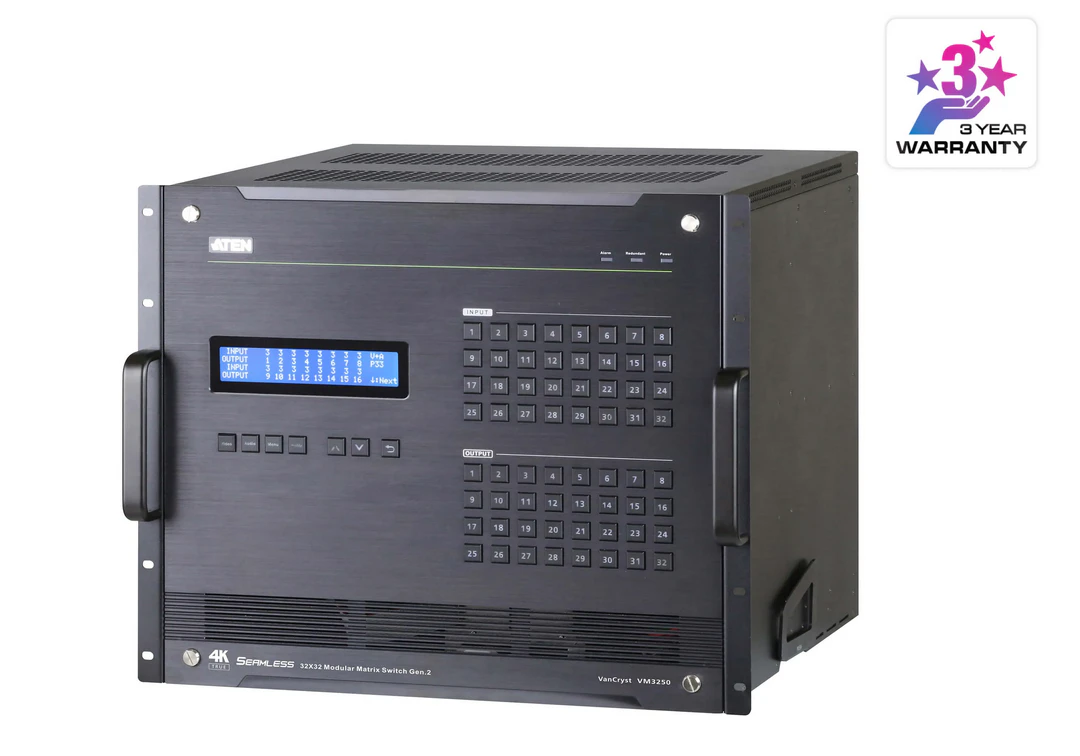

VM3250 Modular Matrix Switch Gen. 2 menawarkan akses canggih dan kontrol real-time atas berbagai perangkat input A/V serta layar—baik lokal maupun jarak jauh—dari satu sasis tunggal. VM3250 memungkinkan pengguna untuk secara independen beralih dan merutekan konten video dan/atau audio langsung ke berbagai monitor, layar, proyektor, dan/atau speaker menggunakan tombol tekan pada panel depan. Scaler bawaan mengodekan format video untuk memastikan peralihan yang mulus dan real-time. Layar LCD di panel depan menampilkan informasi singkat mengenai koneksi port yang aktif. Perangkat ini juga dilengkapi opsi untuk memilih Mode EDID guna menghasilkan resolusi terbaik di berbagai jenis monitor.

Dengan desain canggih dan andal yang menghadirkan distribusi serta kontrol audio/visual terbaik, solusi ini juga menyertakan GUI pemenang penghargaan yang dapat diakses dari mana saja melalui jaringan atau internet. Melalui antarmuka web yang intuitif, sumber video dapat dipratinjau secara real-time lewat live streaming, dan pengaturan video wall dapat dilakukan dengan mudah. Fungsi penjadwalan berbasis kalender memungkinkan Anda untuk mengantre dan menjalankan profil koneksi pada periode waktu tertentu, sehingga mengurangi biaya operasional terkait.

VM3250 mudah dikembangkan dan mendukung berbagai pilihan board I/O ATEN yang dapat diganti saat sistem beroperasi (hot-swappable). Berkat fitur konversi sinyal otomatis, perangkat ini memungkinkan kombinasi beragam antarmuka video digital dan analog, termasuk Fiber Optic, HDBaseT, DisplayPort, HDMI, DVI, 3G-SDI, dan VGA. Fleksibilitas dan kemampuan ekspansinya menjadikannya pilihan ideal untuk aplikasi A/V berskala besar, seperti stasiun penyiaran, ruang kontrol lalu lintas dan transportasi, pusat layanan darurat, serta aplikasi apa pun yang membutuhkan perutean sinyal A/V berkecepatan tinggi yang dapat disesuaikan.

* Board I/O yang Kompatibel

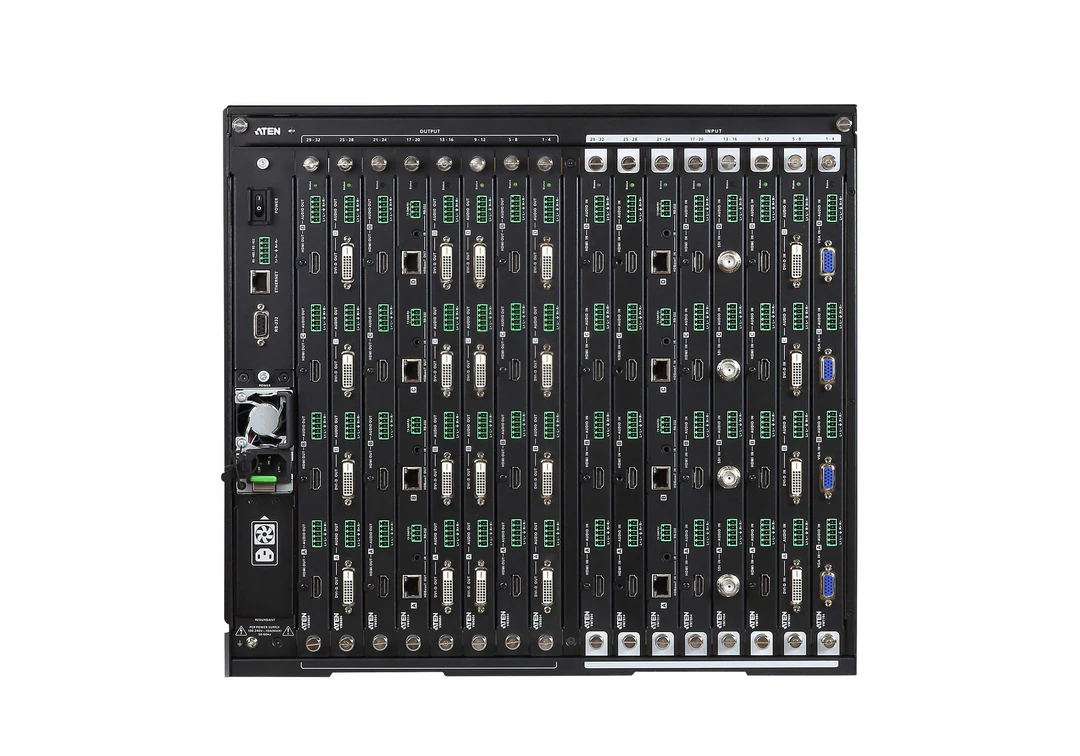

• 32 x 32 I/O connections via 8 x 8 I/O slots for modular matrix boards
• Multiple Control Methods – system management via front-panel pushbuttons, serial control over RS-232/RS-485/RS-422, and web GUI/Telnet over Ethernet connections
• View and control via ATEN Video Matrix Control App in a swift and agile way
• True 4K Resolutions – Supports uncompressed video resolutions up to 4096 x 2160 / 3840 x 2160@60Hz (4:4:4) *
• Scaler – features a video scaling function to convert input resolutions to the optimum display resolutions*
• Seamless Switch™ – features close-to-zero second switching for continuous video streams, real-time switching, and stable signal transmissions*
• Video Wall – allows you to create custom video wall layouts via intuitive web GUI*
• Live Streaming – supports single source live streaming via web GUI for convenient evaluation of display output
• Content and Layout Preview – displays thumbnails of source media in web GUI, simplifying profile configuration
• Calendar-based Scheduling – allows profile playing based on the pre-set schedule synchronized with RTC
• EDID Expert™ – selects optimum EDID settings for smooth power-up, high-quality display, and use of the best resolution across different screens
• Audio-enabled – HDMI audio can be extracted and stereo audio can be embedded*

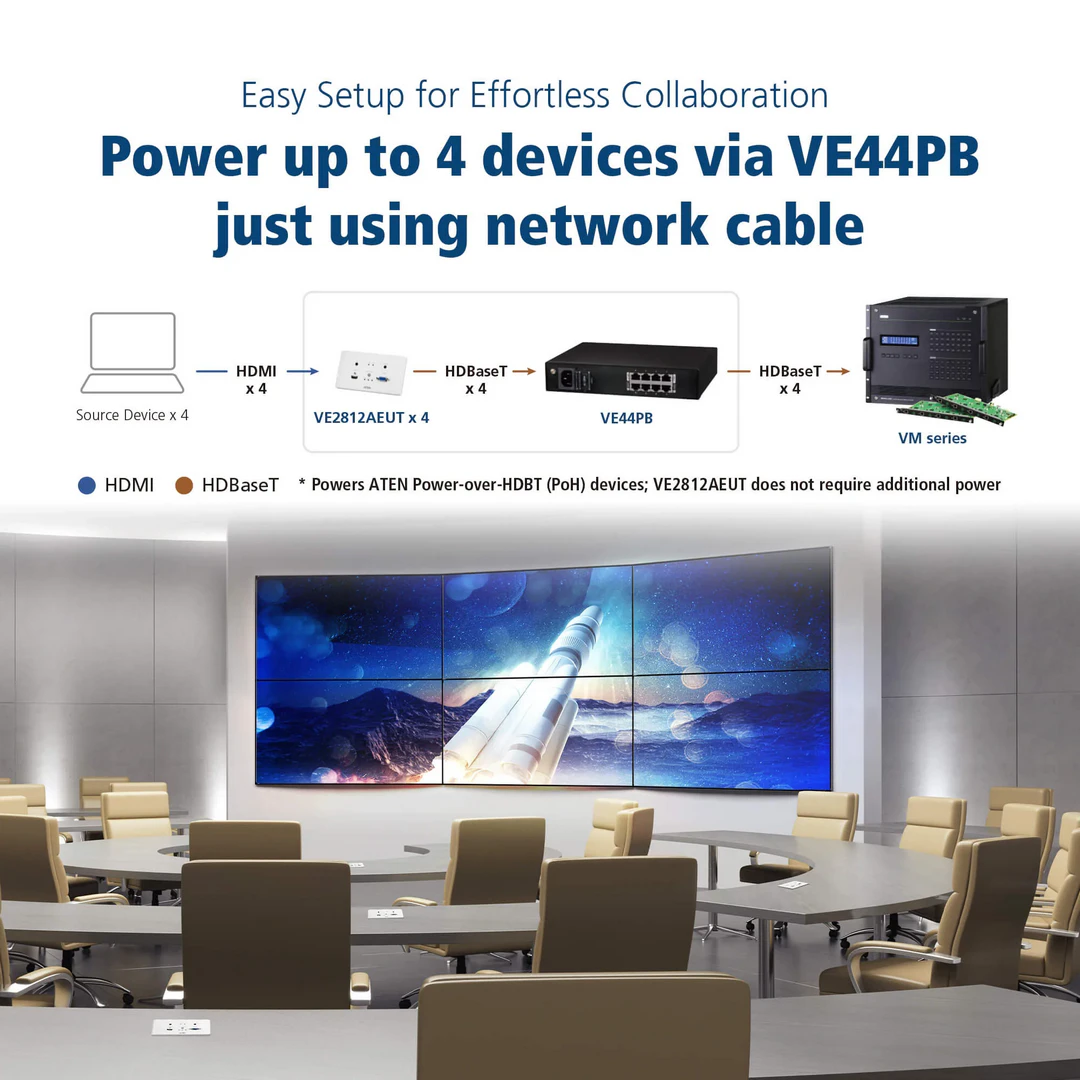

• Enables power supply via HDBaseT with installation of I/O boards and power injectors (VE44PB recommended), eliminating the need for separately installing power infrastructures to save overall cost
• Optional Redundant Power Supply – ensures higher reliability for mission-critical applications
• Support long-distance transmission via optical or HDBaseT I/O boards and extenders
• Hot-swappable I/O boards, fan module, and power supplies for easy maintenance
• ESD protection for HDMI
• Rack-mountable (9U design)
*Note:
1. The availability of these features depends on which I/O board is inserted.
2. When Seamless Switch™ is enabled, 3D, Deep Color, or interlace (i.e., 1080i) formats will not be supported. To use these formats, make sure to disable Seamless Switch™

Board Input	8 x Slot
Board Output	8 x Slot
Video Input
Interfaces	Depends on which I/O board is inserted
Max. Data Rate	22.5 Gbps
Audio
Input	Depends on which Input board is inserted
Output	Depends on which Output board is inserted
Control
RS-232	Connector: 1 x DB-9 Female (Black) Serial Control Pin Configurations: Pin2 = Tx, Pin 3=Rx, Pin 5= Gnd Baud Rate and Protocol: Baud Rate:19200, Data Bits:8, Stop Bits:1, Parity: No, Flow Control: No
RS-485/RS-422	Connector: 1 x Captive Screw Connector, 5 Pole
Ethernet	Connector: 1 x RJ-45 Female
EDID Settings	EDID Mode: Default / Port1 / Remix / Customized (EDID Wizard support)
Connectors
Power	1 x 3-Prong AC Socket
Power
Maximum Input Power Rating	100-240 VAC; 50-60Hz; 10A
Power Consumption	AC110V:800W:239BTU/h AC220V:800W:236BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Environmental
Operating Temperature	0 - 40°C
Storage Temperature	-20 - 60°C
Humidity	0 - 80% RH, Non-Condensing
Physical Properties
Housing	Metal
Dimensions (L x W x H)	48.20 x 47.19 x 39.90 cm (18.98 x 18.58 x 15.71 in.)
Weight	18.20 kg ( 40.09 lb )
Rack Height (U Spaces)	9U
Carton Lot	1 pc
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
