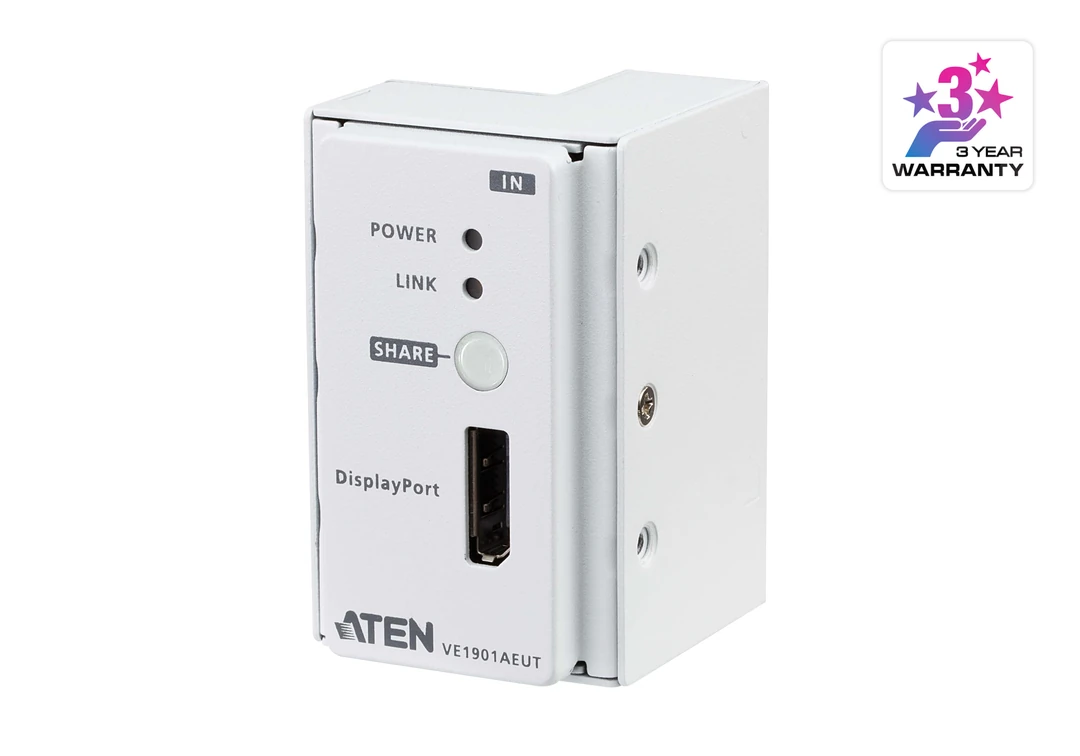

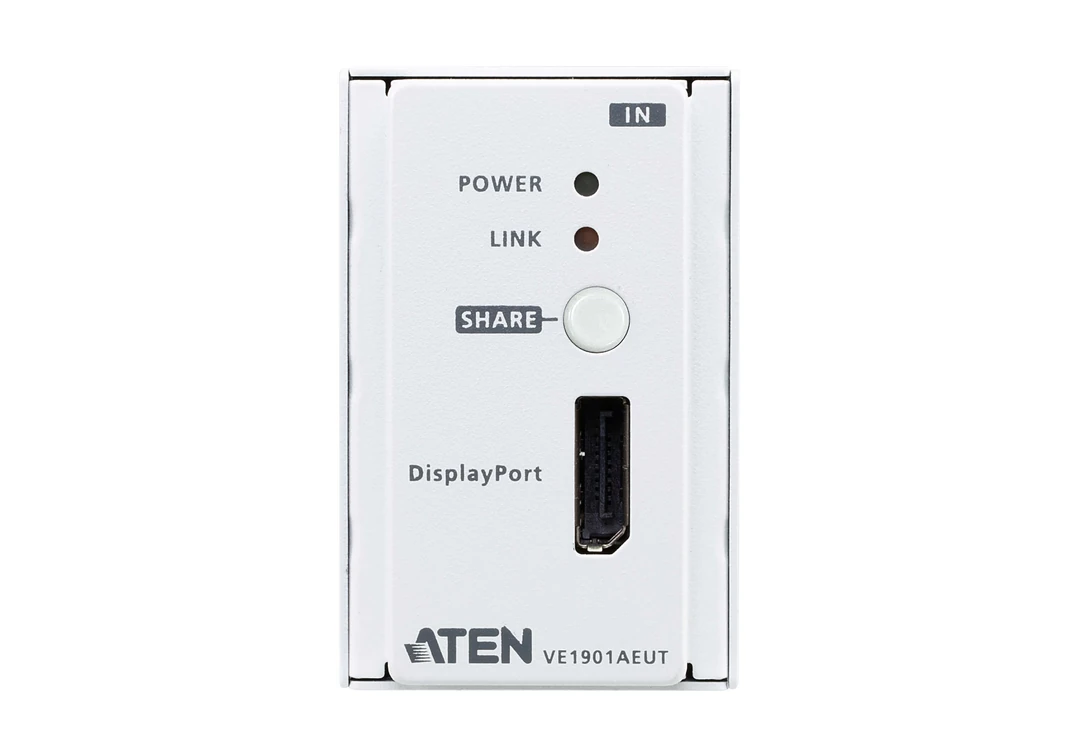

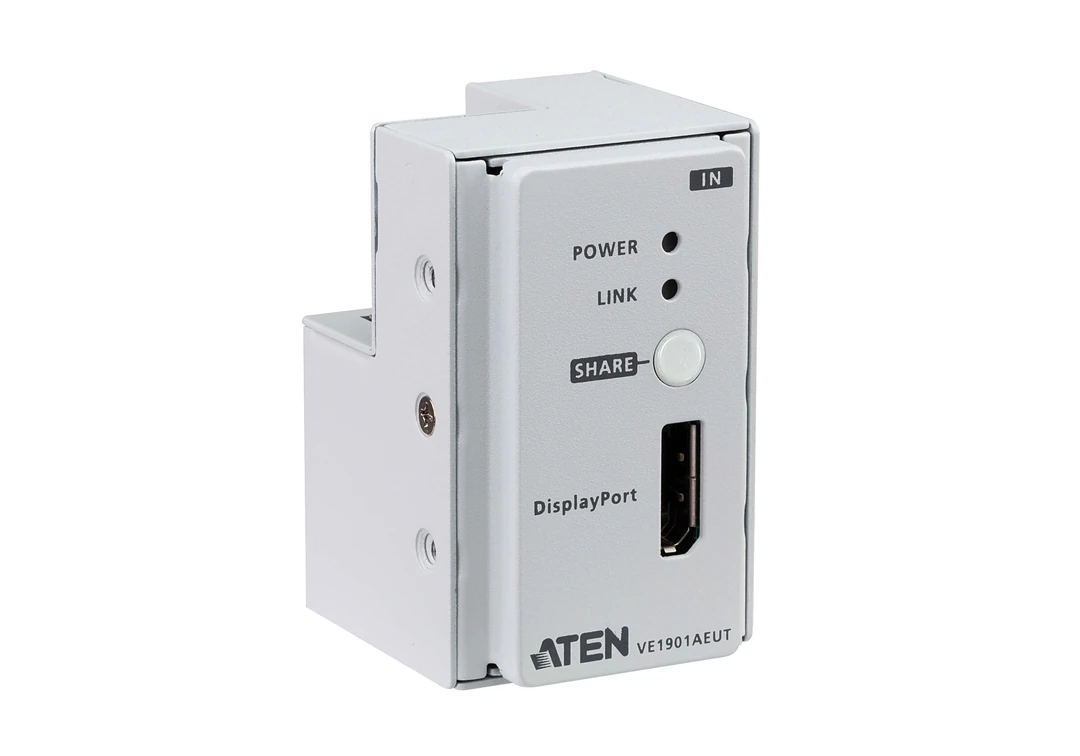

ATEN VE1901AEUT DisplayPort HDBaseT-Lite Transmitter

Memperluas sinyal DisplayPort dengan kualitas video yang unggul melalui satu kabel Cat 5e/6/6a atau kabel Cat 6 ATEN 2L-29330 • 4K hingga 40 m • 1080p hingga 70 m
Fungsi PoH (Power over HDBaseT) bawaan – VE1901AEUT mendapatkan pasokan daya dari port output HDBaseT
DisplayPort (Deep Color, 4K); mendukung HDCP

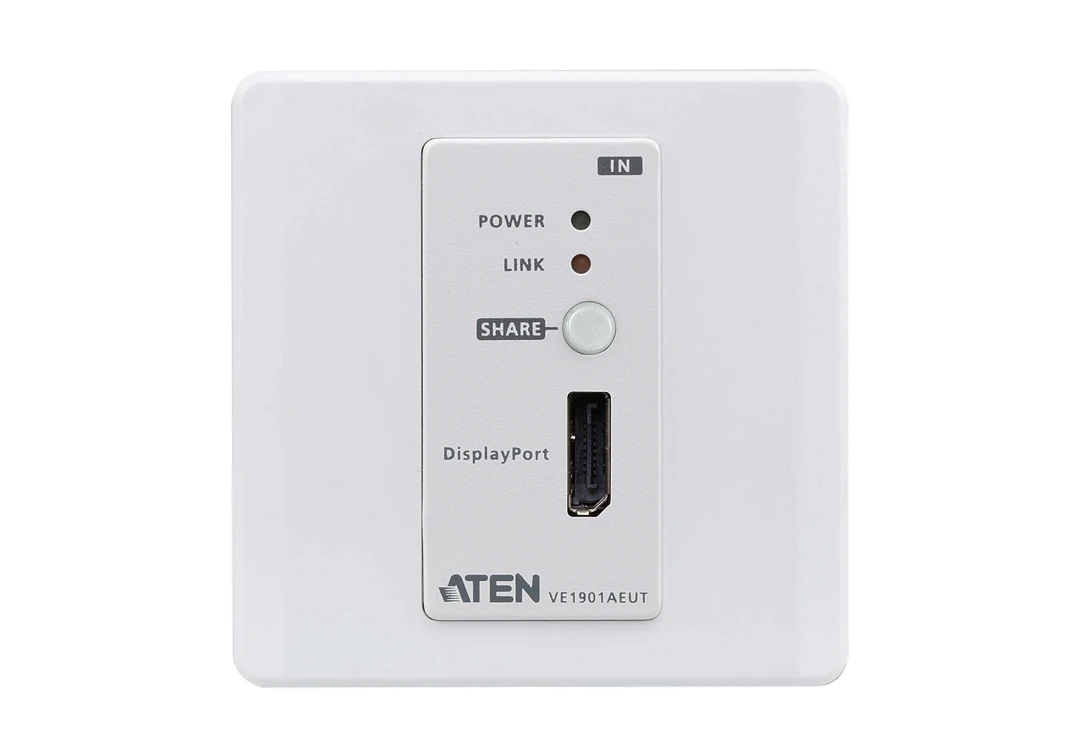

Dirancang untuk dipasang di kotak sambungan 1-gang dengan pelat dinding standar UE
Mendukung transmisi melalui saluran RS-232
HDBaseT Anti-jamming – tahan terhadap gangguan sinyal selama transmisi video berkualitas tinggi menggunakan teknologi HDBaseT

PRODUCT INTRO

ATEN VE1901AEUT adalah DisplayPort HDBaseT-Lite Transmitter yang dirancang untuk memperpanjang sinyal video DisplayPort melalui kabel twisted-pair Cat 5e/6/6a. Perangkat ini memungkinkan komputer atau sumber video DisplayPort ditempatkan jauh dari monitor, projector, atau perangkat display, sehingga cocok digunakan dalam instalasi AV profesional yang membutuhkan distribusi video dengan jarak lebih panjang dibandingkan koneksi DisplayPort biasa.

VE1901AEUT memiliki 1 input DisplayPort dan menggunakan satu koneksi RJ-45 HDBaseT untuk mengirimkan sinyal ke receiver HDBaseT yang kompatibel. Untuk resolusi 4K, perangkat mendukung 4096 × 2160 dan 3840 × 2160 @ 30 Hz dengan 4:4:4. Jarak transmisi dapat mencapai 35 meter menggunakan Cat 5e/6 atau 40 meter menggunakan Cat 6a/kabel ATEN yang direkomendasikan. Untuk resolusi 1080p, jaraknya dapat mencapai 60 meter melalui Cat 5e/6 atau 70 meter melalui Cat 6a/kabel ATEN yang direkomendasikan. Aten

Selain transmisi video, VE1901AEUT menyediakan RS-232 dan contact output, sehingga dapat diintegrasikan dengan sistem kontrol dan perangkat AV yang membutuhkan jalur kontrol tambahan. RS-232 menggunakan konektor terminal block dan mendukung komunikasi pada 19200 baud, 8 data bits, 1 stop bit, tanpa parity dan flow control. Aten

VE1901AEUT juga mendukung Power over HDBaseT (PoH), sehingga daya dapat disalurkan melalui koneksi RJ-45 dari perangkat yang kompatibel. Hal ini dapat membantu menyederhanakan instalasi karena tidak selalu membutuhkan adaptor daya terpisah pada sisi transmitter. Aten

Dengan desain berbentuk metal housing dan ukuran yang ringkas, VE1901AEUT dapat dipasang di dekat komputer atau sumber video tanpa membutuhkan ruang rack yang besar. Perangkat ini juga mendukung DisplayPort Deep Color dan HDCP, sehingga dapat digunakan pada berbagai aplikasi distribusi video profesional yang membutuhkan kualitas gambar digital. Aten

Secara keseluruhan, ATEN VE1901AEUT merupakan solusi transmitter DisplayPort berbasis HDBaseT-Lite yang memungkinkan sinyal video DisplayPort diperpanjang melalui kabel jaringan Cat, sehingga komputer dan display dapat ditempatkan pada lokasi berbeda dengan instalasi kabel yang lebih praktis dan terstruktur.

APLIKASI / USE CASE

1. Meeting Room dan Conference Room
VE1901AEUT dapat digunakan untuk menghubungkan laptop atau komputer dengan output DisplayPort ke display atau projector yang berada pada posisi berbeda di ruang meeting.

Transmisi melalui kabel Cat memungkinkan instalasi dibuat lebih rapi dibandingkan penggunaan kabel DisplayPort yang sangat panjang.

2. Ruang Presentasi
Pada ruang presentasi, komputer presenter dapat ditempatkan di meja atau podium, sedangkan projector atau display berada di bagian depan ruangan.

VE1901AEUT mengirimkan sinyal DisplayPort melalui kabel HDBaseT menuju perangkat penerima yang terhubung ke display.

3. Smart Classroom
VE1901AEUT cocok digunakan pada ruang kelas yang memiliki komputer pengajar dan display atau projector yang dipasang di lokasi berbeda.

Desain EU Wall Plate memungkinkan transmitter dipasang secara rapi di dinding atau area instalasi, sehingga mengurangi kabel yang terlihat di sekitar meja pengajar.

4. Training Room
Ruang training biasanya membutuhkan koneksi antara komputer trainer dengan projector atau display berukuran besar.

VE1901AEUT memungkinkan sumber DisplayPort ditempatkan di lokasi operator sementara sinyal video dikirim melalui kabel Cat menuju display.

5. Digital Signage
VE1901AEUT dapat digunakan untuk menghubungkan media player atau komputer dengan display digital yang berada pada jarak tertentu.

Sumber konten dapat ditempatkan di ruang teknis atau rack, sedangkan display berada di area publik.

6. Control Room
Pada control room, workstation dapat ditempatkan di lokasi teknis sementara monitor operator berada di area kerja.

VE1901AEUT dapat memperpanjang sinyal DisplayPort dari workstation menuju display melalui kabel HDBaseT.

Hal ini memungkinkan penempatan komputer dan monitor secara lebih fleksibel sesuai kebutuhan ruang.

7. Command Center
Command center membutuhkan sistem display yang dapat terhubung dengan berbagai workstation dan sumber video.

VE1901AEUT dapat digunakan sebagai bagian dari sistem distribusi video untuk menghubungkan workstation DisplayPort dengan display yang berada pada jarak tertentu.

8. Network Operations Center (NOC)
Dalam NOC, komputer monitoring dapat ditempatkan di rack atau ruang teknis sementara monitor berada di meja operator.

VE1901AEUT memungkinkan sinyal DisplayPort diperpanjang melalui kabel jaringan menuju monitor sehingga tata letak ruang operasi dapat dibuat lebih fleksibel.

9. Video Wall
VE1901AEUT dapat digunakan sebagai bagian dari sistem distribusi video menuju display atau perangkat penerima yang kompatibel pada instalasi video wall.

Sumber DisplayPort dapat ditempatkan di ruang kontrol atau rack, sedangkan koneksi menuju area display menggunakan kabel Cat.

Untuk sistem video wall dengan banyak sumber dan display, VE1901AEUT dapat dikombinasikan dengan perangkat distribusi atau matrix switch yang sesuai.

10. Industrial Control Room
Di lingkungan industri, komputer kontrol dapat ditempatkan di ruang teknis sedangkan monitor operator berada di control room.

VE1901AEUT memungkinkan sinyal DisplayPort dikirim dari komputer menuju lokasi operator melalui kabel HDBaseT.

Pendekatan ini dapat membantu memisahkan workstation dari area yang memiliki kondisi lingkungan kurang ideal untuk perangkat komputer.

11. Auditorium dan Lecture Hall
Pada auditorium atau lecture hall, komputer presentasi biasanya berada di meja presenter atau ruang operator, sedangkan projector berada cukup jauh dari sumber.

VE1901AEUT dapat digunakan untuk memperpanjang sinyal DisplayPort menuju projector melalui kabel Cat.

12. Hotel, Ballroom dan Event Venue
Sistem AV pada hotel dan ballroom sering membutuhkan koneksi antara sumber video dan projector atau display yang berada pada jarak tertentu.

VE1901AEUT dapat membantu membuat instalasi lebih fleksibel dengan menggunakan kabel Cat sebagai media transmisi.

13. Corporate Office
VE1901AEUT dapat digunakan untuk menghubungkan workstation kantor dengan display besar atau projector yang berada di ruang meeting.

Penggunaan HDBaseT-Lite membantu mengurangi kebutuhan kabel DisplayPort panjang dan memberikan instalasi yang lebih terstruktur.

14. Museum dan Exhibition
Pada museum atau exhibition, komputer atau media player dapat ditempatkan di ruang teknis sementara display berada di area pengunjung.

VE1901AEUT dapat mengirimkan sinyal DisplayPort dari sumber menuju display melalui kabel Cat, sehingga perangkat sumber tidak harus ditempatkan dekat dengan display.

15. Remote Display untuk Workstation
VE1901AEUT sangat sesuai ketika komputer harus ditempatkan terpisah dari monitor.

Sebagai contoh, workstation dapat berada di ruang teknis atau rack, sementara monitor ditempatkan di meja operator. Dengan demikian, lokasi komputer dapat ditentukan berdasarkan kebutuhan operasional, bukan berdasarkan posisi pengguna.

16. Instalasi AV dengan Kebutuhan Kabel Rapi
Desain EU Wall Plate membuat VE1901AEUT cocok untuk instalasi yang mengutamakan kerapian.

Unit dapat dipasang pada 1-gang junction box sehingga koneksi dan perangkat dapat disembunyikan di balik wall plate, sementara area pengguna tetap terlihat bersih dan profesional. Aten

17. Sistem AV dengan Remote Source Switching
Pada instalasi yang menggunakan perangkat penerima yang kompatibel, Share Function memungkinkan sumber video VE1901AEUT dialihkan secara remote.

Fitur ini dapat dimanfaatkan pada ruang meeting atau ruang presentasi yang memiliki kebutuhan pergantian sumber video secara praktis.
Selling Point Utama
ATEN VE1901AEUT memungkinkan sinyal DisplayPort hingga 4K diperpanjang melalui satu kabel Cat dengan jarak hingga 40 meter, sekaligus mempertahankan audio dan menyediakan jalur RS-232 untuk kebutuhan kontrol. Aten

Keunggulan utamanya:
- DisplayPort HDBaseT-Lite Transmitter
- Mendukung hingga 4K @ 30 Hz (4:4:4)
- Transmisi 4K hingga 40 meter
- Transmisi 1080p hingga 70 meter
- Menggunakan satu kabel Cat 5e/6/6a
- Mendukung Deep Color dan HDCP
- Mendukung transmisi audio melalui DisplayPort
- RS-232 channel untuk kebutuhan kontrol
- Power over HDBaseT (PoH)
- HDBaseT Anti-jamming untuk membantu menjaga kestabilan sinyal
- Share Function untuk pergantian sumber pada sistem yang kompatibel
- Desain EU Wall Plate
- Dapat dipasang pada 1-gang junction box
- Mendukung DC power dan PoH sebagai opsi catu daya
- Desain ringkas dengan housing metal
- Plug-and-play untuk instalasi yang lebih sederhana. Aten
VE1901AEUT sangat relevan untuk meeting room, smart classroom, training room, digital signage, control room, NOC, command center, video wall, auditorium, hotel, dan berbagai instalasi AV profesional yang membutuhkan transmisi DisplayPort berkualitas tinggi melalui kabel jaringan.

Pemancar ATEN VE1901AEUT DisplayPort HDBaseT-Lite mampu mengirimkan sinyal 4K hingga jarak 40 meter melalui satu kabel Cat 5e/6/6a atau kabel ATEN 2L-29330 Cat 6. Perangkat ini memastikan transmisi sinyal DisplayPort tetap stabil, dengan dukungan untuk Deep Color serta format audio HD lossless yang terintegrasi. Saat melakukan transmisi video berkualitas tinggi, pemancar ini mampu menangkal interferensi sinyal berkat teknologi HDBaseT Anti-jamming, sehingga menjamin perluasan sinyal yang andal.

VE1901AEUT dapat dipasang dengan mudah ke dalam kotak sambungan (junction box) standar 1-gang yang dilengkapi dengan pelat dinding (wall plate) standar Uni Eropa (EU). Desain ini menyembunyikan pengaturan kabel yang rumit sekaligus memastikan informasi yang diperlukan tetap terlihat dengan jelas. Selain itu, dengan fitur PoH (Power over HDBaseT) bawaan, VE1901AEUT dapat menerima daya dari perangkat penerima yang mendukung PoH PSE (Power Source Equipment), sehingga menyederhanakan instalasi kabel daya yang kompleks.

Melalui fungsi berbagi (share function), VE1901AEUT memungkinkan peralihan sumber sinyal dari jarak jauh saat dihubungkan ke perangkat penerima yang kompatibel—seperti VP1421—sehingga memberikan kemudahan lebih dalam perluasan sistem AV. Pemancar ringkas ini memungkinkan pemasangan yang rapi dan sederhana di dinding maupun meja, sehingga integrasi sistem AV ke dalam berbagai lingkungan dapat dilakukan dengan elegan. Dengan demikian, VE1901AEUT sangat ideal untuk digunakan di ruang rapat, lingkungan pendidikan digital, atau aplikasi apa pun yang membutuhkan transmisi berkualitas tinggi yang stabil serta proses pemasangan yang praktis.

Memperluas sinyal DisplayPort dengan kualitas video yang unggul melalui satu kabel Cat 5e/6/6a atau kabel Cat 6 ATEN 2L-29330 • 4K hingga 40 m • 1080p hingga 70 m
Fungsi PoH (Power over HDBaseT) bawaan – VE1901AEUT mendapatkan pasokan daya dari port output HDBaseT
DisplayPort (Deep Color, 4K); mendukung HDCP
Dirancang untuk dipasang di kotak sambungan 1-gang dengan pelat dinding standar UE
Mendukung transmisi melalui saluran RS-232
HDBaseT Anti-jamming – tahan terhadap gangguan sinyal selama transmisi video berkualitas tinggi menggunakan teknologi HDBaseT
Fungsi Share – VE1901AEUT dapat mengganti sumber secara jarak jauh saat terhubung ke receiver yang kompatibel, misalnya VP1421
Indikator LED untuk status perangkat
Perlindungan ESD bawaan 8 kV / 15 kV
Daya DC dan PoH untuk redundansi daya

Video Input	Video Input
Interfaces	1 x DisplayPort Female (Black)
Impedance	100Ω
Max. Distance	3 m
Video	Video
Max. Data Rate	10.2Gbps (3.4Gbps per lane)
Max. Pixel Clock	297 MHz
Compliance	DisplayPort (Deep Color, 4K) HDCP Compliant
Max. Resolutions / Distance	Up to 4K@35m (Cat 5e/6) / 40m (HDBaseT Certified cable / ATEN’s tailor-made HDBaseT cable); 1080p@60m (Cat 5e/6) / 70m (HDBaseT Certified cable / ATEN’s tailor-made HDBaseT cable) *4K supported: 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Audio	Audio
Input	1 x DisplayPort Female (Black)
Control	Control

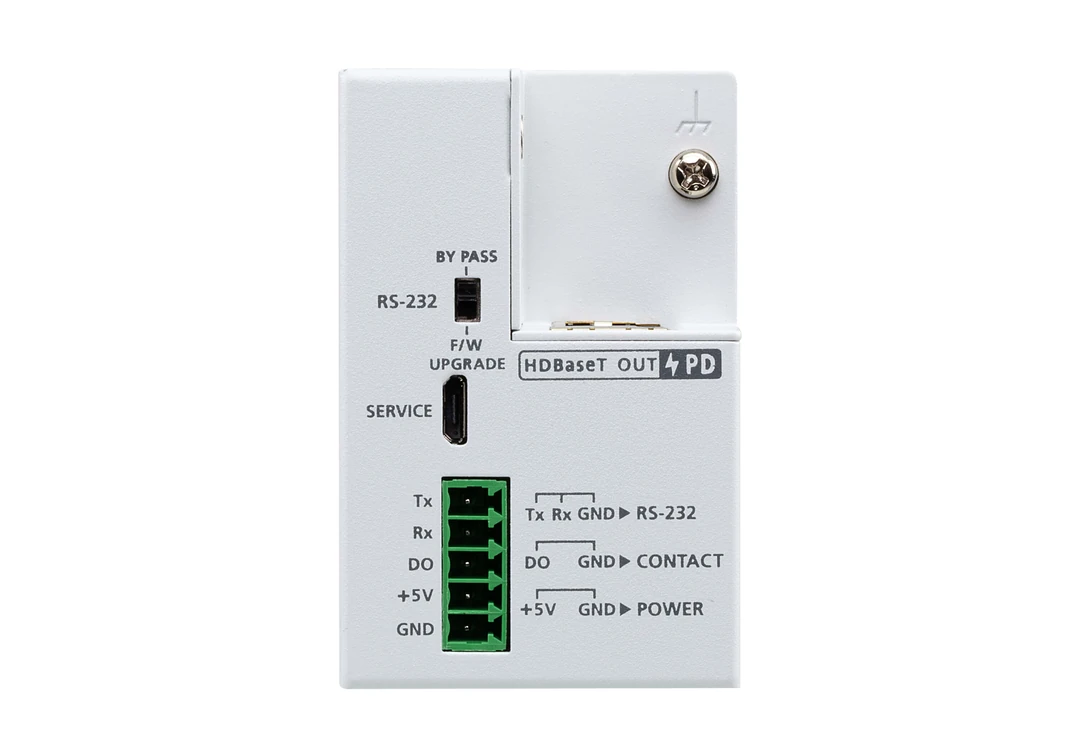

RS-232 Channel	1 x Terminal Block (3 pole, TX/RX/GND, Green)
Contact Out	1 x Terminal Block (2 pole, DO/GND, Green)
Connectors	Connectors

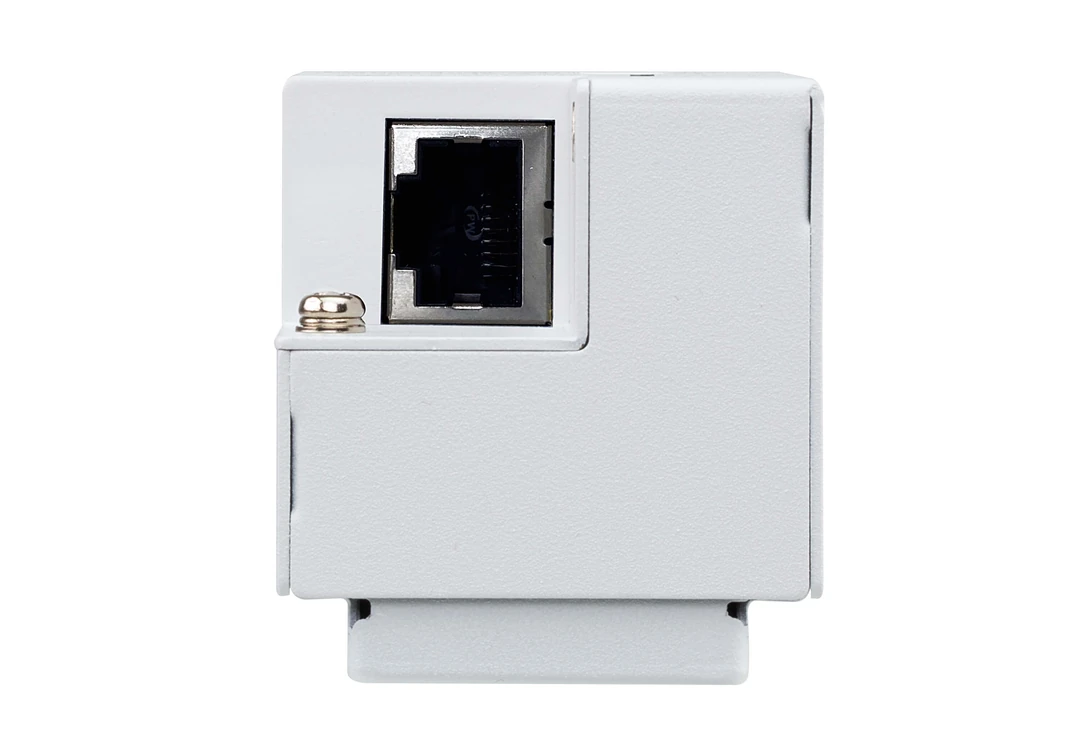

Unit To Unit	1 x RJ-45 Female
Power	1 x Terminal Block (2 pole, +5V/GND, Green) or 1 x RJ-45 Female (POH)
Power Consumption	DC5V:2.97W:14BTU/h POH:3.71W:17BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Environmental	Environmental
Operating Temperature	0 - 40°C
Storage Temperature	-20 - 60°C
Humidity	0% - 80% RH, Non-condensing
Physical Properties	Physical Properties
Housing	Metal
Weight	0.20 kg ( 0.44 lb )
Dimensions (L x W x H)	6.86 x 4.44 x 5.00 cm (2.7 x 1.75 x 1.97 in.)
Faceplate Dimensions (L x W x H)	8.60 x 8.60 x 1.60 cm (3.39 x 3.39 x 0.63 in.)
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
