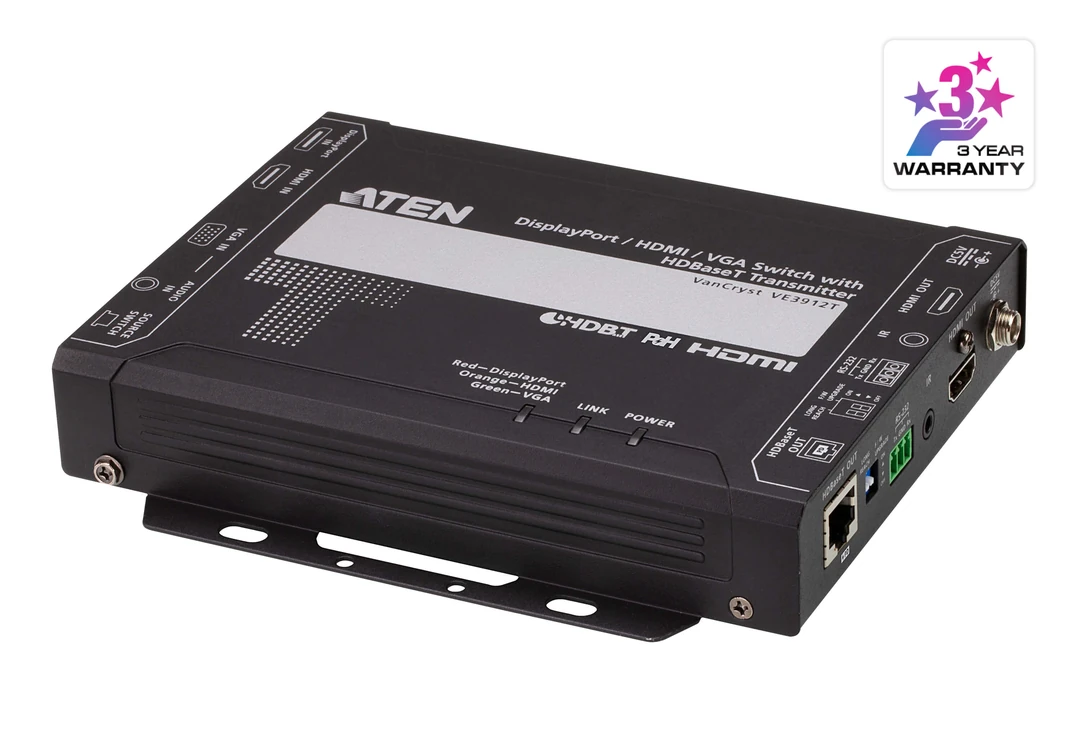

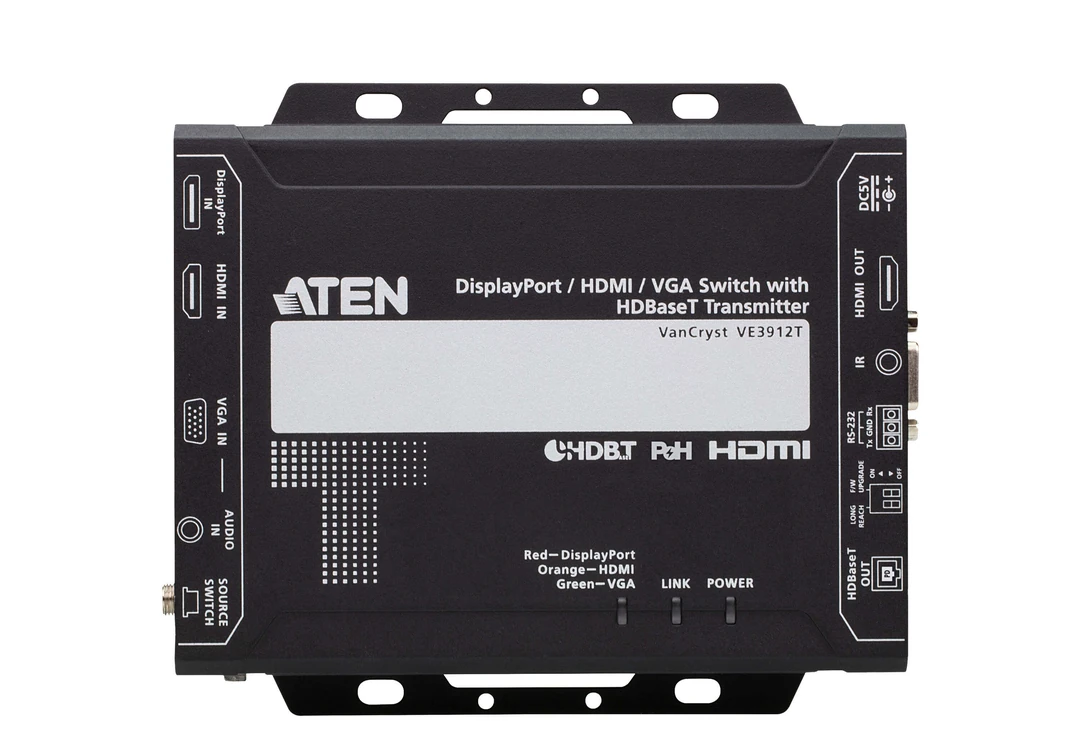

ATEN VE3912T DisplayPort / HDMI / VGA Switch with HDBaseT Transmitter (PoH PD)

Memperpanjang sinyal DisplayPort, HDMI, atau VGA hingga 100 m melalui satu kabel Cat 6/6a atau kabel Cat 6 ATEN 2L-2910
Mendukung berbagai sumber masukan (DisplayPort/HDMI/VGA) – dapat dengan mudah beralih antar sumber melalui tombol tekan
Mode Pengalihan Otomatis – memungkinkan VE3912T untuk secara otomatis beralih ke sumber yang baru saja dicolokkan
HDMI (3D, Deep Color, 4K); sesuai dengan standar HDCP 2.2
Kualitas video unggul: • HDMI/DisplayPort: 4K pada jarak hingga 100 m melalui kabel Cat 6a atau ATEN 2L-2910 Cat 6 • VGA: 1600 x 1200 dan 1920 x 1200 hingga 100 m melalui kabel Cat 6a atau ATEN 2L-2910 Cat 6
Mode Jangkauan Jauh HDBaseT – hingga 150 m melalui satu kabel Cat 5e/6 dengan resolusi hingga 1080p

PRODUCT INTRO

ATEN VE3912T adalah DisplayPort / HDMI / VGA Switch dengan HDBaseT Transmitter yang dirancang untuk menerima beberapa jenis sumber video dan mengirimkan sinyal ke display atau projector melalui satu kabel Cat. Perangkat ini mendukung input DisplayPort, HDMI, dan VGA, sehingga sumber video digital maupun analog dapat digunakan dalam satu sistem AV.

VE3912T mendukung resolusi hingga 4K. Untuk input HDMI dan DisplayPort, sinyal dapat diperpanjang hingga 70 meter menggunakan kabel Cat 5e/6 dan hingga 100 meter menggunakan Cat 6a atau kabel ATEN 2L-2910 Cat 6 yang sesuai. Dalam HDBaseT Long Reach Mode, jarak transmisi dapat mencapai hingga 150 meter dengan resolusi sampai 1080p. Jarak dan resolusi yang didukung bergantung pada jenis kabel dan mode transmisi.

Selain output HDBaseT, VE3912T menyediakan output HDMI lokal yang dapat menampilkan video secara bersamaan. Fitur ini memungkinkan sinyal ditampilkan di dekat sumber sekaligus dikirim ke display atau projector yang berada di lokasi berbeda.
VE3912T memudahkan pergantian sumber video melalui tombol pada perangkat. Auto Switch Mode juga dapat mengalihkan input secara otomatis saat sumber baru terhubung. Dengan dukungan EDID Expert, perangkat membantu memilih pengaturan EDID yang sesuai untuk memperoleh resolusi video yang optimal.

Perangkat ini mendukung audio yang tertanam dalam sinyal HDMI atau DisplayPort. Selain itu, komunikasi serial RS-232 dapat digunakan dalam mode Command atau Bypass untuk kebutuhan kontrol dan integrasi sistem. Pada konfigurasi yang kompatibel, pergantian input juga dapat dikendalikan melalui receiver, seperti ATEN VE2812R.

Salah satu keunggulan VE3912T adalah Power over HDBaseT (PoH). Transmitter dapat menerima daya dari port HDBaseT pada perangkat yang terhubung, sehingga adaptor daya terpisah di sisi transmitter dapat dihindari jika sistem mendukung PoH.
Secara keseluruhan, ATEN VE3912T merupakan solusi switch dan transmitter HDBaseT untuk instalasi yang perlu menghubungkan beberapa jenis sumber video ke display jarak jauh. Kombinasi input DisplayPort, HDMI, dan VGA, output HDMI lokal, transmisi HDBaseT, auto switching, RS-232, dan PoH menjadikannya sesuai untuk berbagai sistem AV profesional.

APLIKASI / USE CASE

1. Meeting Room dan Conference Room
VE3912T dapat menghubungkan laptop atau komputer dengan output HDMI, DisplayPort, atau VGA ke display utama di ruang rapat.
Pengguna dapat berpindah sumber melalui tombol atau memanfaatkan Auto Switch Mode saat sumber baru terhubung. Sinyal juga dapat dikirim ke display jarak jauh melalui kabel Cat.

2. Ruang Presentasi
Komputer presenter dapat ditempatkan di meja atau podium, sedangkan projector atau display berada di bagian depan ruangan.
VE3912T mengirimkan sinyal video melalui HDBaseT menuju receiver yang terhubung ke display. Output HDMI lokal dapat digunakan untuk menampilkan gambar tambahan di dekat perangkat sumber.

3. Smart Classroom
VE3912T dapat digunakan untuk menghubungkan komputer pengajar, laptop, atau perangkat presentasi dengan display kelas atau projector.
Dukungan HDMI, DisplayPort, dan VGA memudahkan penggunaan berbagai perangkat sumber dalam satu sistem.

4. Training Room
Ruang pelatihan sering menggunakan beberapa sumber video, seperti komputer trainer, laptop peserta, atau perangkat presentasi.
VE3912T memungkinkan sumber-sumber tersebut dipilih dan diteruskan ke display melalui kabel Cat, sehingga perangkat sumber dapat ditempatkan terpisah dari layar.

5. Digital Signage
VE3912T dapat digunakan untuk menghubungkan media player atau komputer dengan display digital yang berada pada jarak tertentu.
Sumber konten dapat ditempatkan di rack atau ruang teknis, sementara tampilan berada di area publik. Receiver HDBaseT yang kompatibel digunakan di sisi display.

6. Control Room
Pada control room, komputer operator atau sumber video dapat ditempatkan di rack, sementara display berada di area kerja.
VE3912T mengirimkan sinyal dari sumber ke lokasi display melalui HDBaseT. RS-232 juga dapat dimanfaatkan sebagai bagian dari integrasi kontrol sistem.

7. Command Center
Command center biasanya menggunakan beberapa sumber video dan display untuk menampilkan informasi operasional.
VE3912T dapat menjadi bagian dari sistem AV dengan menyediakan input DisplayPort, HDMI, dan VGA serta mengirimkan sinyal ke display jarak jauh.

8. Network Operations Center (NOC)
Dalam NOC, workstation atau komputer monitoring dapat ditempatkan di rack atau ruang teknis, sementara display operator berada di area kerja.
VE3912T membantu menghubungkan sumber video ke display melalui kabel Cat, sehingga penempatan perangkat dapat disesuaikan dengan tata letak ruang.

9. Video Wall
VE3912T dapat digunakan sebagai bagian dari jalur distribusi video menuju receiver dan display yang kompatibel.
Untuk instalasi video wall dengan banyak sumber dan layar, VE3912T dapat dikombinasikan dengan matrix switch atau perangkat distribusi lain yang sesuai.

10. Industrial Control Room
Komputer kontrol dapat ditempatkan di ruang teknis, sementara monitor operator berada di control room.
VE3912T mengirimkan video dari sumber HDMI, DisplayPort, atau VGA ke lokasi monitor melalui kabel HDBaseT dan receiver yang kompatibel.

11. Auditorium dan Lecture Hall
Pada auditorium atau lecture hall, sumber video biasanya berada di meja presenter atau ruang operator, sedangkan projector atau display terpasang cukup jauh.
VE3912T dapat mengirimkan sinyal video melalui kabel Cat menuju receiver yang terhubung ke display.

12. Hotel, Ballroom, dan Event Venue
Sistem AV di hotel dan ballroom sering perlu menghubungkan laptop, komputer, atau perangkat presentasi dengan projector dan display yang berjauhan.
VE3912T mendukung beberapa format input dan membantu mengirimkan sinyal ke lokasi display melalui HDBaseT.

13. Corporate Office
VE3912T dapat digunakan untuk menghubungkan komputer kantor atau laptop dengan display besar di ruang meeting.
Dukungan input HDMI, DisplayPort, dan VGA membantu mengakomodasi perangkat dengan jenis koneksi yang berbeda.

14. Museum dan Exhibition
Komputer atau media player dapat ditempatkan di ruang teknis, sementara display berada di area pengunjung.
VE3912T mengirimkan sinyal ke receiver yang terhubung dengan display melalui kabel Cat, sehingga sumber tidak harus berada dekat dengan layar.

15. Penggunaan Display Lokal dan Jarak Jauh
VE3912T menyediakan output HDMI lokal dan output HDBaseT. Keduanya memungkinkan video ditampilkan di dekat sumber sekaligus dikirim ke display jarak jauh, sesuai konfigurasi sistem.

16. Sistem AV dengan Pergantian Sumber Otomatis
Pada ruang rapat atau ruang presentasi, Auto Switch Mode dapat membantu mengalihkan input saat sumber baru terhubung.
Fitur ini mendukung penggunaan beberapa perangkat sumber tanpa harus selalu memilih input secara manual.

17. Instalasi dengan Kebutuhan Kontrol Terintegrasi
RS-232 pada VE3912T mendukung mode Command dan Bypass. Pada sistem yang kompatibel, mode ini dapat digunakan untuk mengintegrasikan pengendalian input dengan perangkat penerima atau sistem kontrol AV.

Selling Point Utama
ATEN VE3912T menggabungkan input DisplayPort, HDMI, dan VGA dengan fungsi switch serta transmitter HDBaseT. Perangkat ini dapat mengirimkan video hingga 100 meter melalui kabel Cat 6a atau ATEN 2L-2910 Cat 6 yang sesuai, sekaligus menyediakan output HDMI lokal dan dukungan PoH.

Keunggulan utamanya:
- Input DisplayPort, HDMI, dan VGA dalam satu perangkat
- Switch video dengan tombol pemilihan input
- Auto Switch Mode untuk mendeteksi sumber baru
- Mendukung resolusi hingga 4K
- Transmisi HDMI dan DisplayPort hingga 100 meter dengan Cat 6a atau ATEN 2L-2910 Cat 6 yang sesuai
- HDBaseT Long Reach Mode hingga 150 meter pada resolusi sampai 1080p
- Output HDMI lokal dan output HDBaseT
- Mendukung audio yang tertanam pada HDMI dan DisplayPort
- RS-232 dengan mode Command dan Bypass
- EDID Expert untuk membantu memilih pengaturan EDID yang sesuai
- PoH untuk menerima daya melalui koneksi HDBaseT dari perangkat yang kompatibel
- Kompatibel dengan receiver HDBaseT ATEN yang sesuai
- Plug-and-play tanpa instalasi perangkat lunak
VE3912T relevan untuk ruang meeting, ruang kelas, ruang pelatihan, digital signage, control room, NOC, command center, video wall, auditorium, hotel, dan berbagai instalasi AV profesional yang menggunakan sumber video dengan koneksi berbeda.

ATEN VE3912T adalah pemancar HDBaseT yang memperpanjang sinyal video 4K DisplayPort, HDMI, atau VGA hingga 100 m melalui satu kabel Cat 6/6a atau kabel ATEN 2L-2910 Cat 6. Dilengkapi dengan berbagai format input video dan resolusi output hingga 4K, perangkat ini menjamin kualitas video yang unggul untuk aplikasi yang memerlukan konversi dan perpanjangan sumber sinyal digital/analog.

Transmitter yang sesuai dengan standar HDCP 2.2 ini memenuhi spesifikasi HDMI, termasuk dukungan untuk 3D, Deep Color, dan kualitas video 4Kx2K. Mode Auto Switch memungkinkan VE3912T untuk secara otomatis beralih ke sumber yang baru terhubung. Dengan fungsi PoH (Power over HDBaseT) bawaan, perangkat ini dapat menerima daya dari port output HDBaseT pada perangkat yang terhubung, sehingga menghilangkan kebutuhan akan adaptor daya. Sebagai kombinasi perpanjangan dan pengalih untuk input digital maupun analog, VE3912T direkomendasikan untuk digunakan di lingkungan dengan banyak sumber input, seperti ruang rapat, lingkungan pendidikan digital, atau di mana pun integrasi dan penyederhanaan diperlukan.

Memperpanjang sinyal DisplayPort, HDMI, atau VGA hingga 100 m melalui satu kabel Cat 6/6a atau kabel Cat 6 ATEN 2L-2910
Mendukung berbagai sumber masukan (DisplayPort/HDMI/VGA) – dapat dengan mudah beralih antar sumber melalui tombol tekan
Mode Pengalihan Otomatis – memungkinkan VE3912T untuk secara otomatis beralih ke sumber yang baru saja dicolokkan
HDMI (3D, Deep Color, 4K); sesuai dengan standar HDCP 2.2
Kualitas video unggul: • HDMI/DisplayPort: 4K pada jarak hingga 100 m melalui kabel Cat 6a atau ATEN 2L-2910 Cat 6 • VGA: 1600 x 1200 dan 1920 x 1200 hingga 100 m melalui kabel Cat 6a atau ATEN 2L-2910 Cat 6
Mode Jangkauan Jauh HDBaseT – hingga 150 m melalui satu kabel Cat 5e/6 dengan resolusi hingga 1080p
Output Video Terpantul – mendukung 4K@30Hz, 4:4:4 melalui output HDBaseT, serta output HDMI lokal
PoH (Power over HDBaseT) – berkat fungsi PoH bawaan, perangkat ini mendapatkan daya dari port output HDBaseT pada perangkat yang terhubung
Kompatibilitas HDBaseT yang Sempurna – kompatibel dengan penerima HDBaseT ATEN, yang mampu mengirimkan sinyal video dan audio yang jernih ke port output DisplayPort/HDMI/VGA
Fitur Sakelar Komunikasi Serial RS-232 – Mode Perintah dan Mode Bypass untuk memenuhi kebutuhan aplikasi; pengguna dapat mengontrol peralihan port input melalui antarmuka RS-232 pada penerima, seperti VE2812R
EDID Expert™ – memilih pengaturan EDID yang optimal untuk tampilan berkualitas tinggi dan mengutamakan output HDBaseT guna mendapatkan resolusi video terbaik
Siap pakai tanpa perlu menginstal perangkat lunak
Perlindungan ESD bawaan 8 kV/15 kV

Video Input	Video Input

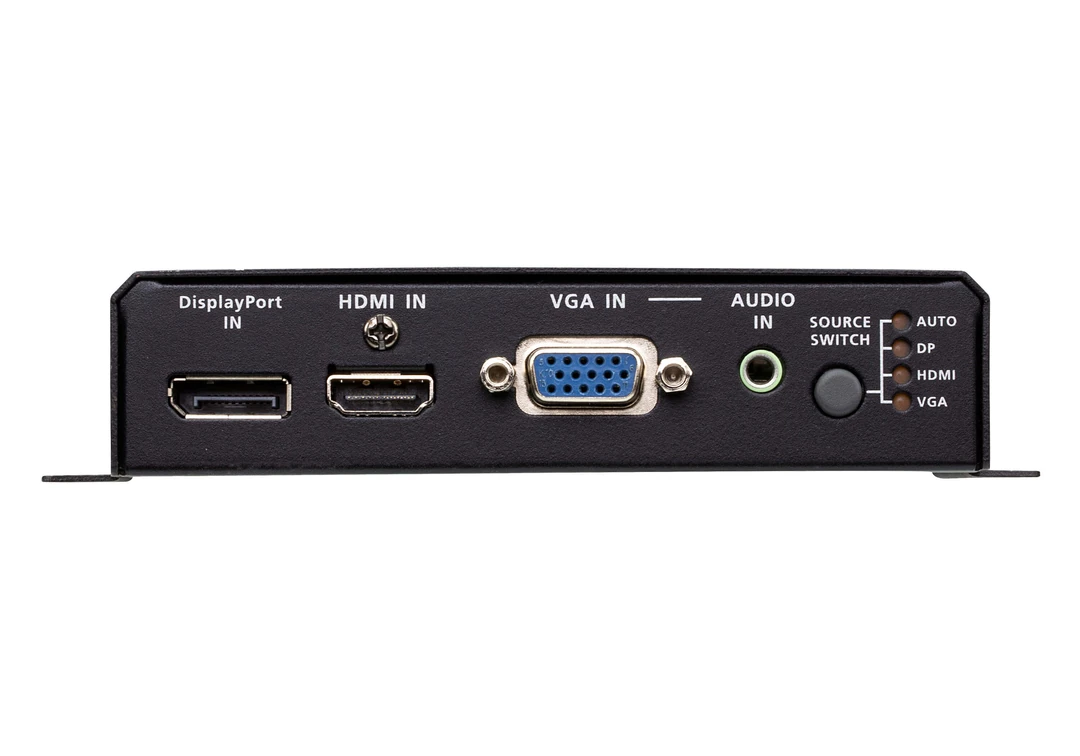

Interfaces	1 x HDMI Type A Female (Black) 1 x HDB-15 (VGA) Female (Blue) 1 x DisplayPort Female (Black)
Impedance	HDMI: 100 Ω HDB-15 (VGA): 75 Ω DisplayPort: 100 Ω
Max. Distance	HDMI: 5m at 4K@30Hz HDB-15(VGA): 10m at 1920x1600 DisplayPort: 3m at 4K@30Hz
Video Output	Video Output
Interfaces	1 x HDMI Type A Female (Black)
Impedance	100 Ω
Max. Distance	HDMI: 5m at 4K@30Hz; 3m at 4K@60Hz (4:4:4)
Video	Video
Max. Data Rate	10.2Gbps (3.4Gbps per lane)
Max. Pixel Clock	340 MHz
Compliance	HDMI (3D, Deep Color, 4K) HDCP2.2 Compatible; Consumer Electronics Control (CEC)
Max. Resolutions / Distance	HDMI/DisplayPort: Up to 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a) VGA: Up to 1920x1200 & 1600x1200@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1920x1080@100m (Cat 5e/6/6a) *4K supported: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Audio	Audio
Input	1 x HDMI Type A Female (Black) 1 x Mini Stereo Jack Female (Green) 1 x DisplayPort Female (Black)
Connectors	Connectors

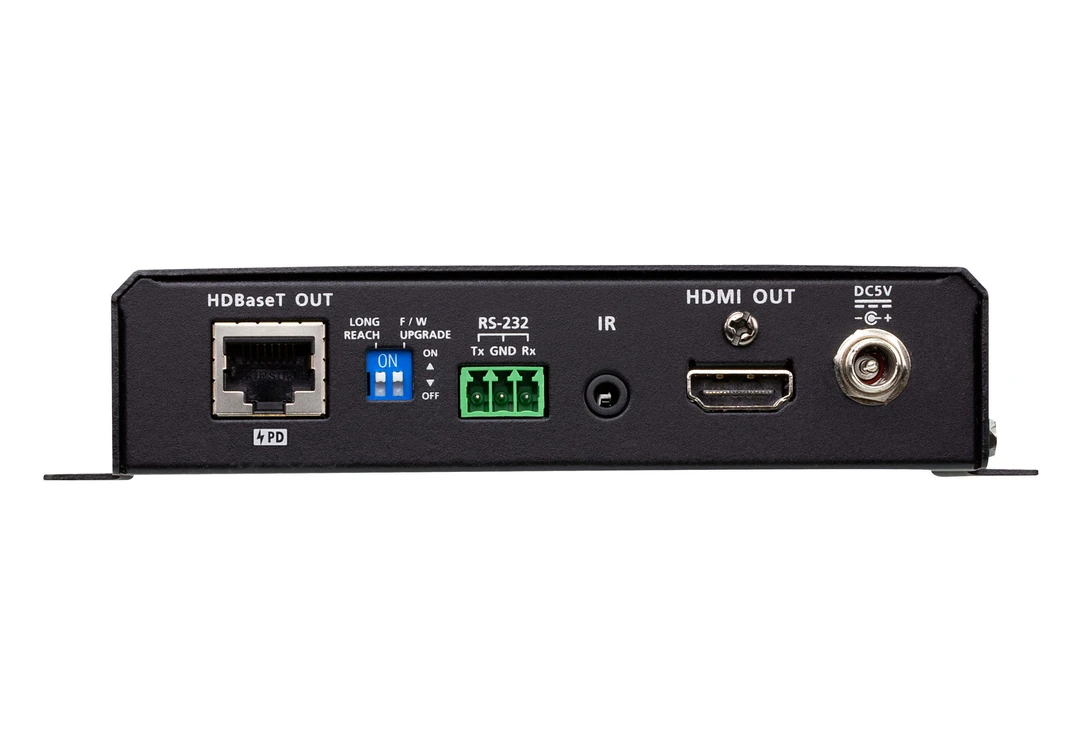

Unit To Unit	1 x RJ-45 Female (Silver), HDBaseT
Power	1 x DC Jack (Black) with locking or 1 x RJ-45 Female (POH)
Control	Control
RS-232	Connector: 1 x Terminal Block, 3 pole; Type: DTE Baud Rate: 115200, Data Bits:8, Stop Bits:1, no parity and flow control
IR	1 x Mini Stereo Jack Female (Black)
Switches	Switches
Video Input Port Selection	1 x Push Button - AUTO, DisplayPort, HDMI and VGA
Long Reach Mode Switch	1 x Slide Switch - ON/OFF ON: Up to 150m at 1080p (max.) OFF: Up to 100m at 4K@30Hz (max.)
Firmware Upgrade	1 x Slide Switch - ON/OFF
Power Consumption	DC5V:7.02W:40BTU/h POH:8.77W:48BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Environmental	Environmental
Operating Temperature	0 - 40°C
Storage Temperature	-20 - 60°C
Humidity	0 - 80% RH, Non-Condensing
Physical Properties	Physical Properties
Housing	Metal
Weight	0.65 kg ( 1.43 lb )
Dimensions (L x W x H) with bracket	17.29 x 14.69 x 3.00 cm (6.81 x 5.78 x 1.18 in.)
Dimensions (L x W x H) without bracket	16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.)
