ATEN PE6208 20A/16A 8-Outlet 1U Metered & Switched eco PDU

Kontrol jarak jauh untuk soket daya (Nyala, Mati, Siklus Daya) pada setiap soket secara individual
Pemantauan arus, tegangan, dan kWh secara real-time yang ditampilkan melalui antarmuka berbasis browser di tingkat PDU
Proactive Overload Protection (POP) – memutus daya soket secara otomatis sesuai urutan yang ditentukan pengguna saat terjadi kelebihan beban arus, guna melindungi perangkat yang terhubung
Antarmuka Jaringan: TCP/IP, UDP, HTTP, HTTPS, SSL, SMTP, DHCP, NTP, DNS, 10Base-T/100Base-TX, auto-sense, Ping, Telnet

PRODUCT INTRO

ATEN PE6208 adalah 8-Outlet 1U Metered & Switched eco PDU yang dirancang untuk memberikan distribusi daya sekaligus kemampuan monitoring dan remote power control pada perangkat IT yang terpasang di rack. Berbeda dari PDU basic yang hanya menyediakan distribusi listrik, PE6208 memungkinkan administrator memantau penggunaan daya dan mengendalikan outlet melalui jaringan.

PE6208 tersedia dalam beberapa konfigurasi outlet dan input, termasuk PE6208A dengan 8 outlet NEMA 5-20R, serta PE6208B dan PE6208G dengan kombinasi 7 outlet IEC C13 + 1 outlet IEC C19. Kapasitas input bergantung pada variannya, mulai dari 16A hingga 20A.

Salah satu fungsi utama PE6208 adalah metering pada level bank. PDU dapat memonitor arus (Current), tegangan (Voltage), VA, power factor (PF), dan konsumsi energi dalam kWh. Dengan informasi tersebut, administrator dapat mengetahui kondisi penggunaan daya rack tanpa harus menggunakan alat ukur listrik tambahan. Akurasi pengukuran yang ditentukan ATEN adalah ±1% untuk tegangan dan ±2% untuk power range pada rentang yang ditentukan.

Selain monitoring, PE6208 menyediakan outlet switching, sehingga outlet dapat dikendalikan secara remote melalui koneksi jaringan. Fitur ini memungkinkan administrator melakukan power ON, OFF, maupun power cycle terhadap perangkat yang terhubung tanpa harus datang langsung ke rack. PE6208 memiliki koneksi 10/100 Ethernet dan dapat dikelola melalui jaringan.

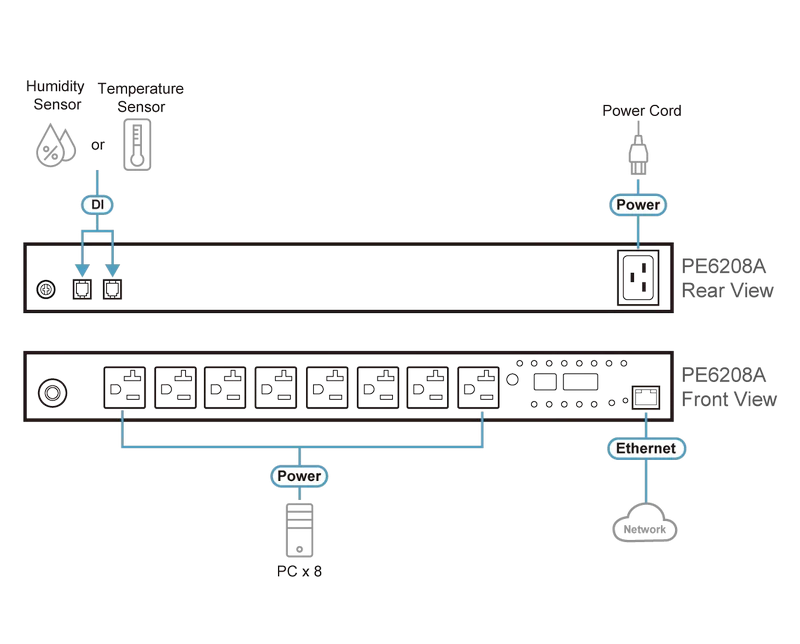

PE6208 juga menyediakan dua port untuk environmental sensor, sehingga instalasi dapat dikembangkan dengan sensor lingkungan yang kompatibel. Data dari PDU dan sensor dapat digunakan sebagai bagian dari sistem monitoring infrastruktur ruang server.

Untuk pengelolaan terpusat, PE6208 dapat digunakan bersama eco DC dan mendukung SNMP, sehingga monitoring PDU dapat diintegrasikan ke lingkungan manajemen jaringan dan data center. ATEN juga menyediakan kemampuan integrasi dengan sistem seperti CC2000 untuk kebutuhan pengelolaan infrastruktur IT yang lebih terpusat.

Secara fisik, PE6208 menggunakan desain 1U rackmount, sehingga dapat dipasang secara efisien di rack server maupun network rack. Front panel menyediakan indikator dan display untuk membantu melihat informasi seperti arus dan alamat IP perangkat.

Dengan kombinasi power distribution, energy monitoring, remote outlet switching, network management, dan environmental monitoring, ATEN PE6208 cocok untuk server room, data center, network rack, ruang kontrol, serta berbagai instalasi IT yang membutuhkan pengelolaan daya secara terpusat.

APLIKASI / USE CASE

1. Server Rack

PE6208 dapat digunakan sebagai pusat distribusi daya untuk server, storage, KVM, network device, dan perangkat IT lainnya di dalam rack.

Administrator tidak hanya mendapatkan distribusi listrik dalam format rackmount, tetapi juga dapat memonitor kondisi konsumsi daya dan melakukan kontrol outlet dari jaringan.

2. Data Center

Pada data center, PE6208 membantu administrator mendapatkan visibilitas terhadap penggunaan daya pada rack tertentu.

Informasi seperti voltage, current, VA, power factor, dan kWh dapat digunakan untuk membantu mengevaluasi beban listrik serta membuat perencanaan kapasitas daya yang lebih baik.

3. Remote Server Power Control

Salah satu manfaat praktis PE6208 adalah kemampuan melakukan remote power control.

Jika sebuah perangkat perlu dimatikan atau dinyalakan ulang dan tidak dapat diakses secara normal, administrator dapat melakukan power cycle melalui outlet PDU tanpa harus datang langsung ke lokasi rack.

4. Network Equipment Rack

PE6208 dapat digunakan untuk memberi daya pada switch, router, firewall, modem, controller, dan perangkat networking lainnya.

Remote switching sangat berguna ketika perangkat jaringan mengalami kondisi abnormal dan membutuhkan restart listrik tanpa kehadiran teknisi di ruang server.

5. Remote Reboot Perangkat IT

Untuk perangkat yang sesekali membutuhkan restart, PE6208 dapat menjadi alternatif yang lebih praktis dibandingkan meminta teknisi datang ke lokasi.

Administrator dapat mengontrol outlet melalui jaringan sehingga proses recovery perangkat dapat dilakukan dari lokasi yang berbeda.

6. Monitoring Konsumsi Energi Rack

PE6208 dapat digunakan untuk memantau penggunaan energi pada satu PDU/rack secara real time.

Data kWh dan parameter listrik lainnya dapat membantu tim IT mengidentifikasi rack dengan konsumsi tinggi dan mengevaluasi efisiensi penggunaan daya.

7. NOC (Network Operations Center)

Dalam NOC, berbagai perangkat jaringan biasanya ditempatkan pada rack dan harus tetap tersedia setiap saat.

PE6208 memberikan kemampuan untuk menggabungkan distribusi listrik dengan remote power management, sehingga tim NOC dapat menangani sebagian masalah power secara remote.

8. Control Room

Control room sering memiliki perangkat seperti workstation, controller, network equipment, display processor, dan perangkat AV.

PE6208 dapat menyediakan distribusi daya terpusat sekaligus memungkinkan operator melakukan remote power control terhadap perangkat tertentu dari jaringan.

9. AV Rack

Pada sistem professional AV, beberapa perangkat seperti matrix switch, video processor, amplifier, controller, media player, dan perangkat networking dapat ditempatkan dalam satu rack.

PE6208 dapat digunakan untuk mengatur distribusi daya perangkat tersebut dan membantu melakukan power cycle ketika salah satu perangkat mengalami masalah.

10. Digital Signage Infrastructure

Sistem digital signage yang menggunakan media player, controller, network switch, dan perangkat display dapat ditempatkan pada rack yang terhubung ke PE6208.

Jika media player atau controller mengalami hang, administrator dapat melakukan restart melalui outlet PDU tanpa harus mengakses perangkat secara langsung.

11. CCTV dan Security System Rack

Perangkat seperti NVR, server CCTV, network switch, storage, dan controller dapat ditempatkan dalam satu rack.

PE6208 memberikan kemampuan remote power management yang berguna ketika perangkat tertentu membutuhkan restart atau ketika administrator perlu mengontrol daya perangkat dari ruang monitoring.

12. Branch Office / Remote Site

PE6208 sangat berguna untuk lokasi cabang yang tidak memiliki staf IT sepanjang waktu.

Perangkat jaringan dan server di lokasi tersebut dapat ditempatkan pada rack dengan PE6208 sehingga tim IT pusat dapat melakukan monitoring dan power control melalui jaringan.

13. Colocation dan Server Hosting

Pada lingkungan colocation, monitoring daya menjadi bagian penting dalam pengelolaan rack.

PE6208 dapat membantu administrator memantau penggunaan daya pada rack sekaligus memberikan kontrol terhadap outlet yang digunakan oleh perangkat IT.

14. Power Management untuk KVM Infrastructure

Dalam instalasi yang menggunakan KVM switch dan beberapa server, PE6208 dapat menjadi bagian dari infrastruktur power management.

Perangkat KVM, server, storage, dan network equipment dapat memperoleh daya dari PDU, sementara administrator memiliki jalur tambahan untuk melakukan power cycle ketika diperlukan.

15. Environmental Monitoring

Dua port sensor lingkungan memungkinkan PE6208 dikembangkan dengan sensor yang kompatibel untuk memantau kondisi lingkungan sekitar rack.

Hal ini dapat membantu administrator menggabungkan informasi daya dan kondisi lingkungan sebagai bagian dari strategi monitoring ruang server. Sensor merupakan aksesori tambahan dan tidak termasuk sebagai bagian dari PDU standar.

16. Energy Efficiency dan Capacity Planning

Data penggunaan listrik dari PE6208 dapat membantu tim IT memahami pola konsumsi daya pada rack.

Informasi tersebut dapat digunakan sebagai salah satu dasar untuk perencanaan penambahan server, redistribusi beban, maupun evaluasi efisiensi energi pada infrastruktur IT.

• 8 outlet
• 20A (peringkat UL 16A) / 16A
• Pengukuran Daya PDU
PE6208 eco PDU adalah PDU cerdas yang dilengkapi dengan 8 outlet AC dan tersedia dalam berbagai konfigurasi soket IEC atau NEMA. Perangkat ini menyediakan manajemen daya yang aman, terpusat, dan cerdas (menyalakan, mematikan, dan melakukan siklus daya) untuk peralatan TI pusat data (server, sistem penyimpanan, switch KVM, perangkat jaringan, perangkat data serial, dll.), serta kemampuan untuk memantau kondisi lingkungan pusat data melalui sensor*.

Eco PDU menawarkan kontrol daya jarak jauh yang dipadukan dengan pengukuran daya waktu nyata (real-time)—memungkinkan Anda mengontrol dan memantau status daya perangkat yang terhubung ke PDU dari hampir semua lokasi melalui koneksi TCP/IP.

Eco PDU mendukung perangkat lunak SNMP Manager v3 pihak ketiga mana pun serta eco DC (GUI Web Manajemen Energi). Eco DC menyediakan metode yang mudah untuk mengelola berbagai perangkat, dengan menawarkan Antarmuka Pengguna Grafis (GUI) yang intuitif dan ramah pengguna yang memungkinkan Anda mengonfigurasi perangkat PDU serta memantau status daya peralatan yang terhubung dengannya. Dengan eco DC, eco PDU yang dilengkapi sensor juga menawarkan laporan analisis daya komprehensif yang dapat dikelompokkan berdasarkan departemen dan lokasi, serta menyajikan pengukuran presisi untuk arus, tegangan, daya, dan watt-jam dalam tampilan waktu nyata.

Berkat fitur keamanan canggih dan kemudahan pengoperasiannya, eco PDU merupakan cara yang paling praktis, andal, dan hemat biaya untuk mengelola akses daya jarak jauh bagi berbagai instalasi komputer serta mengalokasikan sumber daya listrik secara paling efisien.

Catatan: Sensor merupakan aksesori opsional. Instalasi yang dilengkapi sensor diperlukan untuk menghasilkan data dan grafik efisiensi energi yang lebih lengkap. Kepadatan instalasi sensor yang lebih tinggi akan membantu menghasilkan data yang lebih akurat.

• Power Distribution
◦ Space saving 1U rack mount design with rear mounting
◦ IEC or NEMA outlet models
◦ 3 digit 7-segment front panel LED shows Current / IP Address
◦ Remote users can monitor outlet status via web pages on their browsers
◦ Safe shutdown support
◦ Separate power for the unit's own power and its power outlets. The user interface is still accessible even when an overload condition trips the devices' circuit breaker

• Remote Access
◦ Remote power control via TCP/IP and a built in 10/100 Ethernet port
◦ Network Interfaces: TCP/IP, UDP, HTTP, HTTPS, SSL, SMTP, DHCP, NTP, DNS, 10Base-T/100Base-TX, auto sense, Ping, Telnet
◦ eco PDU Power Management software – eco DC
◦ Supports SNMP Manager V3

• Operation
◦ Remote power outlet control (On, Off, Power Cycle) by individual outlets
◦ Power-on sequencing – users can set the power on sequence and delay time for each port to allow equipment to be turned on in the proper order
◦ Easy setup and operation via a browser-based user interface
◦ Multibrowser support (IE, Firefox, Chrome, Safari)
◦ RTC support to keep the timer running during times of no power.
◦ Supports up to 8 user and 1 administrator accounts
◦ Proactive Overload Protection (POP) – automatically powers off outlets in the user-defined sequence when a current overload occurs in protecting the powered devices

• Management
◦ Power status measurement at the PDU level
◦ LED indicators for current and IP address at the PDU device level
◦ Real-time current, voltage, and kWH displayed in a browsed-based UI for monitoring at the PDU level
◦ Current and voltage threshold setting
◦ Naming support for outlets
◦ User outlet access assignment on an outlet-by-outlet basis.
◦ Event logging and syslog support
◦ Upgradeable firmware
◦ Multilanguage support: English, German, Traditional Chinese, Simplified Chinese, Japanese, French, Spanish, Italian

• Security
◦ Two-level password security
◦ Strong security features include password protection and advanced encryption technologies – 128 bit SSL
◦ Remote authentication support: RADIUS

• eco DC Energy Management Software
◦ Automatic discovery of all PE devices within the same intranet
◦ Remote real-time power measurement and monitoring
◦ Remote real-time power outlet management*
◦ Remote real-time environment sensor monitoring
◦ Plotting/Monitoring of all PE devices
◦ Exceed threshold alert through SMTP and Syslog
◦ Power Analysis Report

• Features available only on firmware-upgraded models with -ATB part number
◦ Supports SMTPS, IPv6, Modbus (Over TCP/IP), Auto Ping, TLS1.2, SSH
◦ Supports IEEE 802.1X
◦ Authentication: LDAP, TACACS+
◦ UI – heartbeat,schedule control, mail control, and setting rule

Function	PE6208A	PE6208B	PE6208G
Electrical
Nominal Input Voltage	100 – 120 VAC	100 – 240 VAC	100 – 240 VAC
Maximum Input Current	20A Max; 16A(UL de-rated)	20A Max; 16A(UL de-rated)	16A Max
Input Frequency	50-60 Hz	50-60 Hz	50-60 Hz
Input Connection	PE6208A-ATA-A : NEMA 5 -20P PE6208A-ATA-J : NEMA L5-20P	PE6208B-ATA-B : NEMA 6 -20P PE6208B-ATA-J : NEMA L6 -20P	IEC 60320 C20
Input Power	2400 VA(Max); 1920 VA(UL de-rated)	4160 VA(Max); 3328 VA(UL de-rated)	3680 VA(Max)
Outlet Type	Total : 8 x NEMA 5-20R	Total : 7 x IEC320 C13 + 1 x IEC320 C19	Total : 7 x IEC320 C13 + 1 x IEC320 C19
Nominal Output Voltage	100 – 120 VAC	100 – 240 VAC	100 – 240 VAC
Maximum Output Current (Outlet)	NEMA 5-20R: 20A(Max); 16A(UL de-rated)	C13: 15A(Max); 12A(UL de-rated) C19: 20A(Max); 16A(UL de-rated)	C13: 10A(Max) C19: 16A(Max)
Maximum Output Current (Bank)	20A(Max); 16A(UL de-rated)	20A(Max); 16A(UL de-rated)	16A(Max)
Maximum Output Current (Total)	20A(Max); 16A(UL de-rated)	20A(Max); 16A(UL de-rated)	16A(Max)
Breakers	1 x 20A Non-Fuse Breaker	1 x 20A Non-Fuse Breaker	1 x 16A Non-Fuse Breaker
Metering	Bank level Current, Voltage, VA , PF and KWh Monitoring	Bank level Current, Voltage, VA , PF and KWh Monitoring	Bank level Current, Voltage, VA , PF and KWh Monitoring
Outlet Switching	Yes	Yes	Yes
Environment Sensor Ports	2	2	2
Metering Accuracy	Voltage Range: 100VAC ~ 250VAC +/-1% Power Range: 100W ~ Maximum Capacity +/- 2% Current Range: 0.1A~1A +/- 0.1A, 1A~20A +/-1%	Voltage Range: 100VAC ~ 250VAC +/-1% Power Range: 100W ~ Maximum Capacity +/- 2% Current Range: 0.1A~1A +/- 0.1A, 1A~20A +/-1%	Voltage Range: 100VAC ~ 250VAC +/-1% Power Range: 100W ~ Maximum Capacity +/- 2% Current Range: 0.1A~1A +/- 0.1A, 1A~20A +/-1%
Physical Properties
Dimensions (L x W x H)	43.24 x 22.04 x 4.40 cm (17.02 x 8.68 x 1.73 in.)	43.24 x 22.04 x 4.40 cm (17.02 x 8.68 x 1.73 in.)	43.24 x 22.04 x 4.40 cm (17.02 x 8.68 x 1.73 in.)
Weight	2.79 kg ( 6.15 lb )	2.79 kg ( 6.15 lb )	2.79 kg ( 6.15 lb )
Power Cord Length	3 m	3 m	3 m
Environmental
Temperature (Operating / Storage)	0 – 50°C / -20 – 60°C	0 – 50°C / -20 – 60°C	0 – 50°C / -20 – 60°C
Humidity (Operating & Storage)	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing
Compliance
EMC Verification	FCC, Others by Request	FCC, Others by Request	CE, Others by Request
Safety Verification	UL, Others by Request	UL, Others by Request	CE-LVD, Others by Request
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
