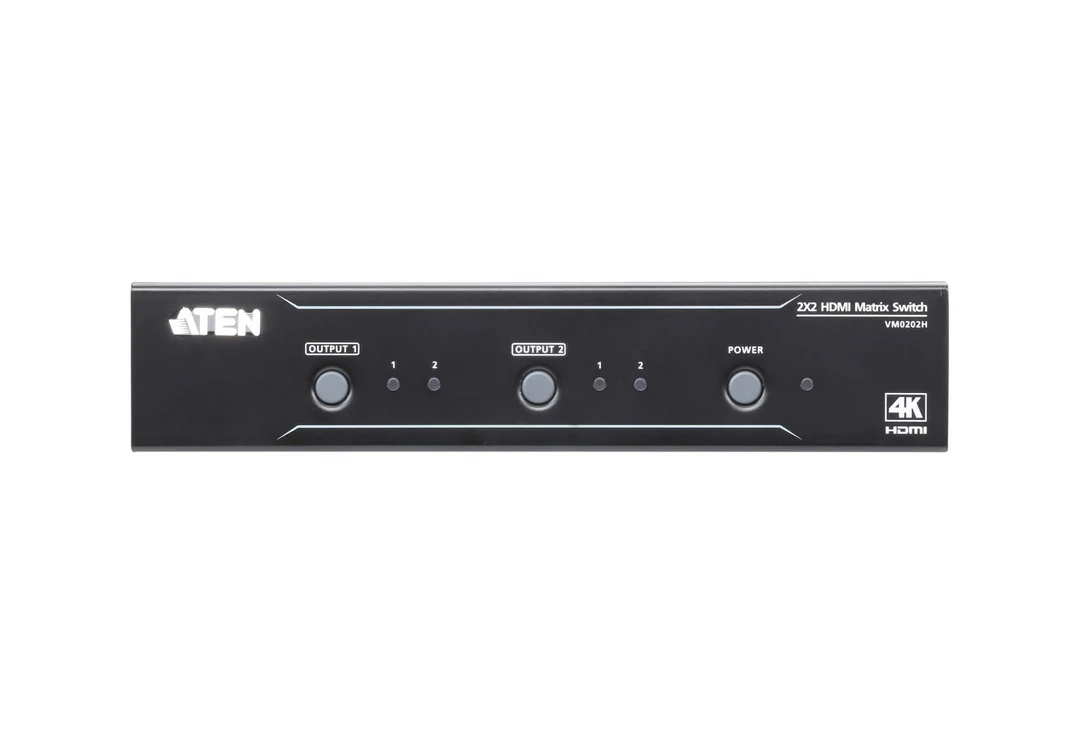

ATEN VM0202H 2x2 HDMI 4K Matrix Switch

Menghubungkan 2 sumber HDMI ke 2 layar HDMI mana pun
Kompatibel dengan HDMI (3D, Deep Color, 4K) dan HDCP 1.4
Laju data maksimum 10,2 Gbps (3,4 Gbps per jalur)
Beragam metode kontrol – manajemen sistem melalui tombol tekan pada panel depan, remote IR, dan kontrol RS-232
Consumer Electronics Control (CEC) memungkinkan perangkat HDMI yang saling terhubung untuk berkomunikasi dan merespons satu remote control.
EDID Expert™ — Memilih pengaturan EDID optimal untuk proses penyalaan yang lancar, tampilan berkualitas tinggi, dan penggunaan resolusi video terbaik di berbagai layar.

PRODUCT INTRO

ATEN VM0202H adalah 2x2 4K HDMI Matrix Switch yang menyediakan cara praktis untuk mengatur dua sumber HDMI ke dua layar secara fleksibel. Setiap input dapat diarahkan ke salah satu output atau ke kedua output sekaligus, sehingga pengguna tidak perlu memindahkan kabel HDMI ketika ingin mengganti sumber yang ditampilkan pada masing-masing layar.

VM0202H mendukung berbagai perangkat sumber HDMI seperti komputer, media player, kamera, Blu-ray player, set-top box, maupun perangkat streaming. Di sisi output, dua layar HDMI dapat digunakan secara independen sesuai kebutuhan distribusi konten. Kemampuan ini membuat VM0202H cocok untuk instalasi yang hanya membutuhkan dua sumber dan dua display, tanpa harus menggunakan matrix switch berukuran besar.

Untuk kualitas gambar, VM0202H mendukung resolusi hingga 4K, termasuk UHD 3840 × 2160 dan DCI 4096 × 2160. Pada konfigurasi tertentu perangkat mendukung hingga 4K@60Hz 4:2:0 atau 4K@30Hz 4:4:4, dengan bandwidth hingga 10.2 Gbps. VM0202H juga mendukung HDMI 3D, Deep Color dan HDCP 1.4.

Salah satu fitur yang membantu ketika dua display memiliki kemampuan resolusi berbeda adalah EDID Expert. Pengguna dapat memilih mode EDID yang sesuai agar komunikasi antara sumber dan display berjalan lebih stabil serta membantu mendapatkan konfigurasi resolusi yang sesuai.

VM0202H juga memberikan beberapa pilihan metode pengoperasian. Switching dapat dilakukan melalui tombol pada front panel, IR remote control, maupun RS-232, sehingga perangkat dapat digunakan baik untuk pengoperasian langsung maupun diintegrasikan ke sistem kontrol AV. CEC juga memungkinkan perangkat HDMI yang kompatibel berkomunikasi dan merespons melalui satu remote control.

Dengan ukurannya yang ringkas, casing metal, dukungan 4K, serta konfigurasi 2 input dan 2 output, ATEN VM0202H menjadi solusi yang efisien untuk kebutuhan distribusi dan switching HDMI pada instalasi skala kecil, baik untuk lingkungan profesional maupun penggunaan komersial.

APLIKASI / USE CASE

1. Small Meeting Room

VM0202H dapat digunakan pada meeting room kecil yang memiliki dua sumber presentasi dan dua display. Misalnya laptop presenter dan media player dapat dihubungkan sebagai sumber, sementara output diarahkan ke dua layar yang tersedia di ruangan.

Pengguna dapat menentukan apakah kedua layar menampilkan sumber yang sama atau masing-masing menampilkan sumber berbeda.

2. Dual Display Presentation

Untuk ruang presentasi yang menggunakan dua monitor, TV, atau projector, VM0202H memungkinkan satu sumber ditampilkan pada kedua display secara bersamaan.

Skenario ini berguna ketika posisi peserta tersebar di ruangan sehingga informasi yang sama perlu terlihat dari beberapa sudut.

3. Dua Sumber ke Dua Layar

Konfigurasi 2×2 menjadi keunggulan utama VM0202H. Dua perangkat sumber dapat dihubungkan ke dua display dan setiap output dapat memilih sumber yang diinginkan.

Contohnya, Display 1 menampilkan laptop presentasi sementara Display 2 menampilkan media player atau kamera.

4. Ruang Kelas

Dalam classroom atau ruang pelatihan, VM0202H dapat digunakan untuk mengatur sumber materi pengajaran menuju dua layar. Pengajar dapat berganti antara komputer utama dan sumber HDMI lainnya tanpa perlu mencabut dan memasang kembali kabel.

Dua display juga dapat ditempatkan di bagian depan dan belakang atau di sisi berbeda ruangan sesuai kebutuhan.

5. Training Room

Ruang training sering membutuhkan beberapa sumber seperti laptop trainer, komputer ruangan, atau media player. VM0202H memberikan cara sederhana untuk memilih sumber mana yang ditampilkan pada masing-masing layar.

Konfigurasi ini cocok untuk training room yang tidak membutuhkan matrix switch dengan jumlah input/output besar.

6. Digital Signage dengan Dua Display

VM0202H dapat digunakan pada instalasi digital signage sederhana yang memiliki dua layar dan beberapa sumber konten HDMI.

Satu sumber dapat ditampilkan pada kedua layar, atau masing-masing layar dapat menerima sumber yang berbeda sesuai kebutuhan operasional.

7. Retail dan Showroom

Pada showroom, beberapa display sering digunakan untuk memperlihatkan materi promosi atau demonstrasi produk. VM0202H memungkinkan sumber video dipilih dan diarahkan ke display tertentu tanpa harus mengganti koneksi secara manual.

Konfigurasi ini berguna untuk instalasi display yang membutuhkan pergantian konten secara berkala.

8. Sports Bar dan Area Hiburan

ATEN secara khusus menyebut penggunaan VM0202H untuk aplikasi seperti menonton pertandingan olahraga. Dua sumber video dapat dihubungkan ke sistem sehingga pengguna dapat menentukan konten mana yang ditampilkan pada masing-masing layar.

Misalnya, dua layar pada area hiburan dapat menampilkan pertandingan atau sumber video yang berbeda dari dua perangkat HDMI.

9. Gaming Setup

VM0202H juga dapat digunakan untuk kebutuhan gaming yang membutuhkan fleksibilitas antara beberapa layar dan sumber video. Dua perangkat HDMI dapat dihubungkan ke matrix dan diarahkan ke display yang berbeda sesuai kebutuhan.

Kemampuan hingga 4K membuatnya relevan untuk sistem display modern yang membutuhkan kualitas gambar tinggi.

10. Home Theater

Untuk sistem home theater sederhana, VM0202H dapat berfungsi sebagai pusat switching antara dua sumber HDMI dan dua display.

Pengguna dapat memilih apakah sumber tertentu ditampilkan pada TV utama, projector, atau keduanya tanpa harus memindahkan kabel secara manual.

11. Presentation dan Exhibition Booth

Pada booth pameran, satu sumber konten dapat ditampilkan pada dua layar yang ditempatkan di lokasi berbeda. Jika diperlukan, sumber kedua dapat digunakan untuk menampilkan materi berbeda.

Ukuran VM0202H yang compact membuatnya praktis untuk instalasi display yang membutuhkan perangkat switching tanpa menggunakan chassis matrix berukuran besar.

12. Monitoring Dua Layar

VM0202H dapat digunakan untuk sistem monitoring berbasis HDMI sederhana yang memiliki dua sumber video dan dua display. Operator dapat menentukan sumber mana yang perlu ditampilkan pada masing-masing monitor.

Ini dapat diterapkan pada monitoring non-kritis yang tidak membutuhkan jumlah input besar atau fungsi video processing yang kompleks.

13. Corporate AV

Dalam instalasi AV perusahaan, VM0202H dapat ditempatkan di balik display atau di dalam rack untuk mengatur dua sumber HDMI.

Kontrol melalui RS-232 memungkinkan switching diintegrasikan dengan sistem kontrol AV yang lebih besar, sementara IR remote dan front panel tetap tersedia untuk pengoperasian lokal.

14. Multi-Display Advertising

Untuk advertising sederhana dengan dua layar, VM0202H dapat mengatur distribusi materi dari dua sumber video. Konten yang sama dapat dikirim ke kedua display atau masing-masing display dapat diarahkan ke sumber berbeda.

Ini memberikan fleksibilitas lebih dibandingkan menghubungkan setiap sumber secara langsung ke satu display.

15. Instalasi AV dengan Ruang Terbatas

VM0202H cocok ketika kebutuhan sistem hanya dua input dan dua output tetapi tetap membutuhkan fungsi matrix routing. Daripada menggunakan matrix switch dengan kapasitas jauh lebih besar dari kebutuhan, VM0202H memberikan konfigurasi yang lebih sederhana dan compact.

Casing metal dan dukungan rack mounting juga memungkinkan perangkat ditempatkan sebagai bagian dari in

Solusi Ideal untuk Mengelola Konten di Dua Layar

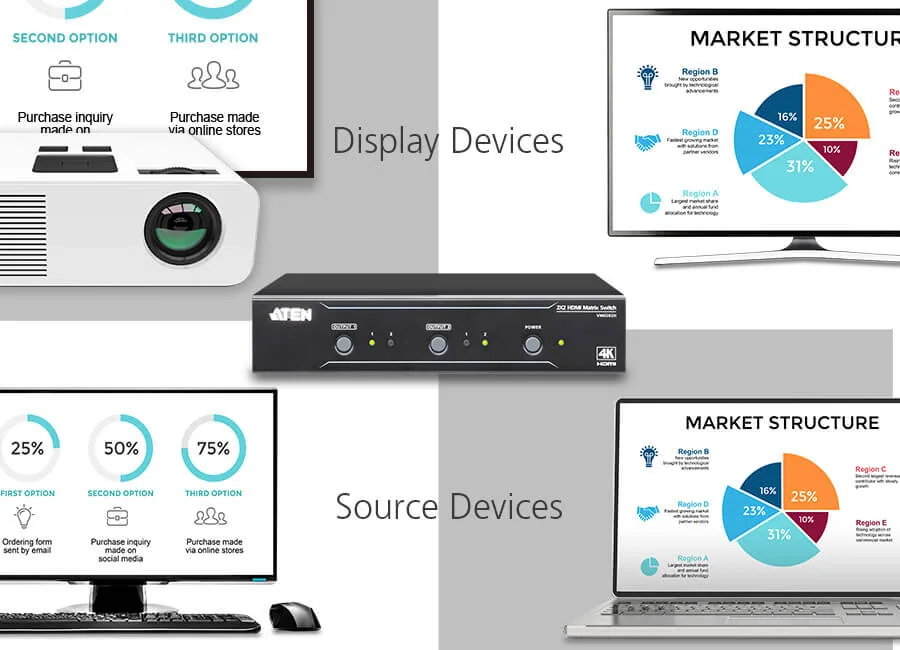

VM0202H adalah *matrix switch* 2 x 2 yang ringkas dan kompatibel dengan perangkat sumber serta layar HDMI. Sinyal dari input mana pun dapat diarahkan ke output mana pun, sehingga Anda tidak perlu repot memindahkan perangkat atau kabel saat menampilkan konten dari berbagai sumber HDMI ke layar yang berbeda. Perangkat ini sangat ideal untuk ruang rapat dan ruang kelas, serta lokasi mana pun yang mengharuskan Anda beralih di antara dua sumber video berbeda pada layar yang berbeda pula.

Kualitas Video Memukau dengan Resolusi 4K

Dengan dukungan resolusi hingga 4096x2160@60Hz (4:2:0), VM0202H menghadirkan kualitas video yang cemerlang dengan detail yang luar biasa.

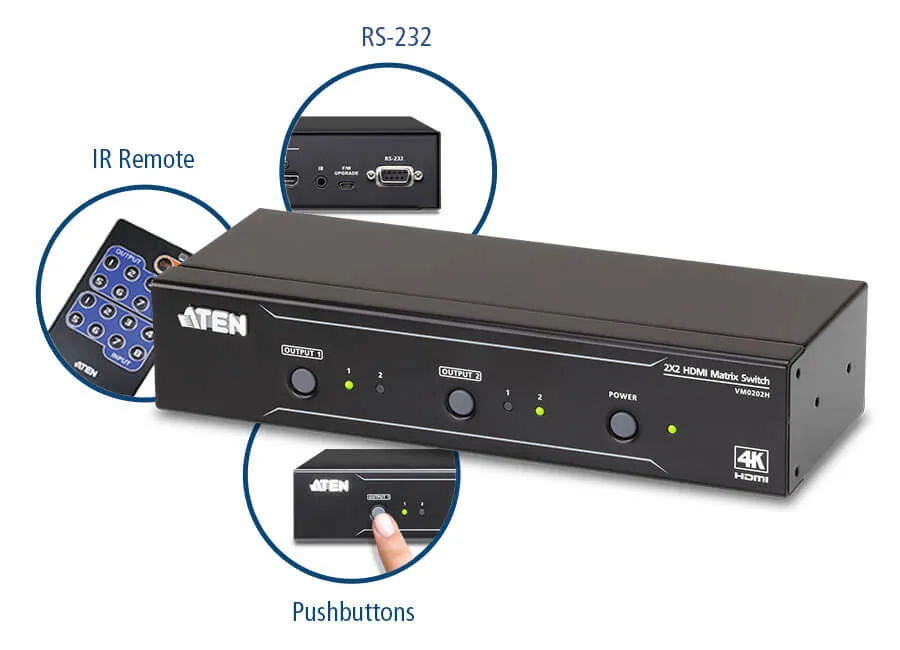

Beragam Opsi Kontrol untuk Pengoperasian yang Mudah

VM0202H menawarkan opsi kontrol manual maupun jarak jauh untuk memudahkan pengoperasian. Anda dapat beralih antara input dan output serta menyesuaikan pengaturan audio secara manual melalui tombol tekan pada panel depan. Untuk kontrol jarak jauh, cukup gunakan penerima IR dan remote IR yang sesuai dengan sistem *plug-and-play*. Selain itu, Anda bahkan dapat mengintegrasikan VM0202H dengan antarmuka kontrol pilihan Anda melalui koneksi RS-232.

The VM0202H is a 2 X 2 HDMI Matrix Switch that meets HDMI Specification features including 3D, Deep Color up to 12- bit, and data rates up to 10.2 Gbps. Engineered for the future trend of high-definition video switching, the VM0202H supports computer and video signals at resolutions up to 4K.

The VM0202H matrix switch provides high performance routing of 2 HDMI video sources such as HD camcorders, satellite boxes, HD-DVD players, high-definition Blue- ray players, home theater PCs and stand-alone streaming media players to any 2 HDMI displays. The remote control and convenient front panel pushbuttons allow you to efficiently cycle through HDMI source devices and displays, while the front panel LEDs indicate the source device for each display at a glance.

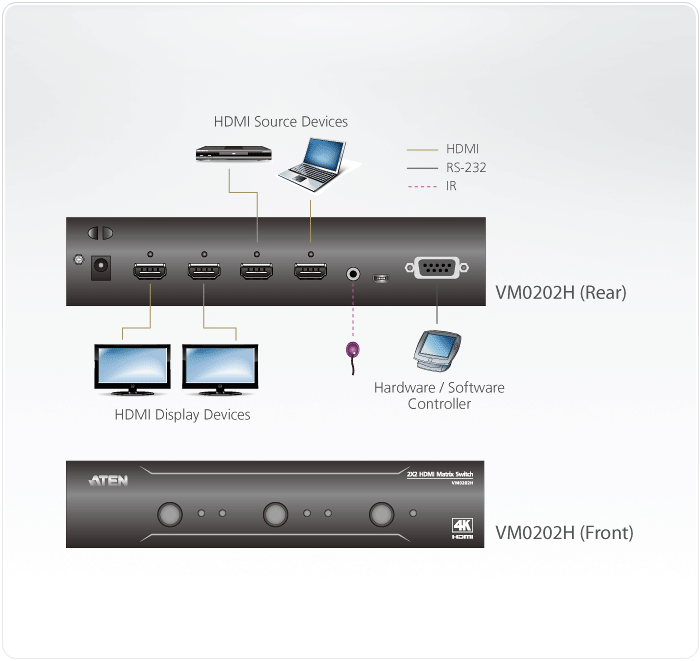

• Connects 2 HDMI sources to any 2 HDMI displays
• HDMI (3D, Deep Color, 4k); HDCP 1.4 Compatible
• Supports computer and video resolutions up to 4K
• Max. Data Rate 10.2 Gbps (3.4 Gbps Per Lane)
• Supports long distance transmission at a distance up to 15 meters
• Multiple Control Methods- system management via front panel push buttons, IR remote and RS- 232 control
• Consumer Electronics Control (CEC) allows interconnected HDMI devices to communicate and respond to one remote control
• EDID Expert™ — Selects optimum EDID settings for smooth power- up, high- quality display and use of the best video resolution across different screens
• Supports ATEN’s Lock Pro™ HDMI cable lock for securing HDMI cable connections
• All- metal casing
• Firmware upgradable
• Rack mountable

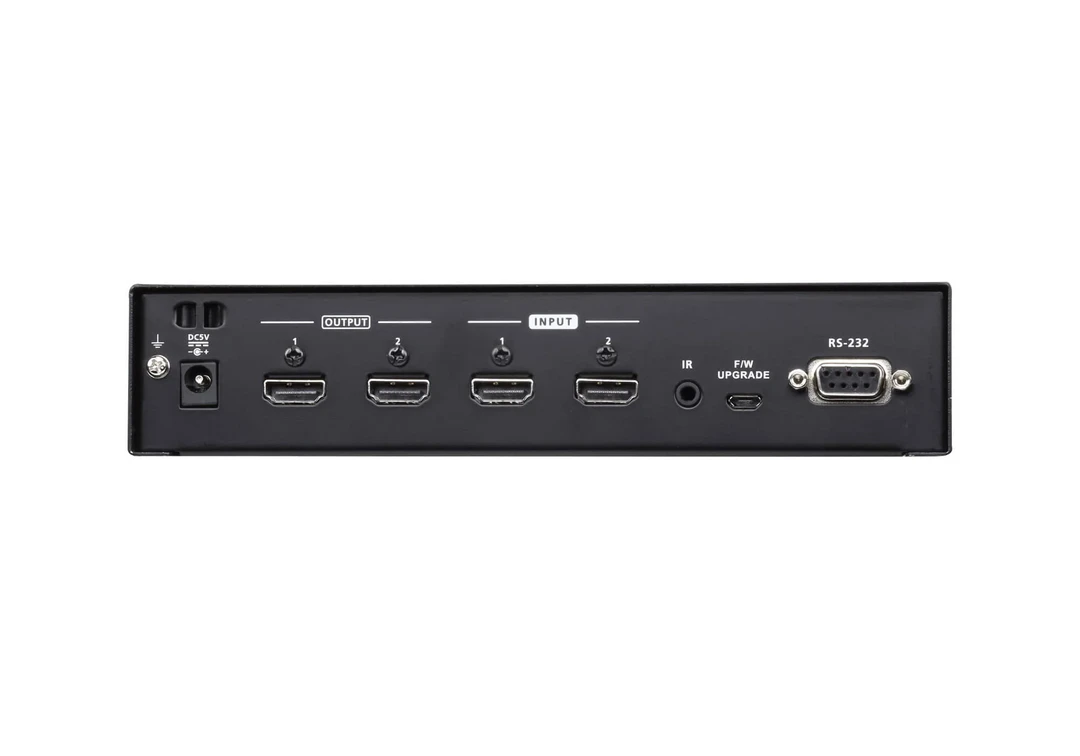

Video Input
Interfaces	2 x HDMI Type A Female (Black)
Impedance	100 Ω
Max. Distance	5 m
Video Output
Interfaces	2 x HDMI Type A Female (Black)
Impedance	100 Ω
Max. Distance	15 m
Video
Max. Data Rate	10.2 Gbps (3.4 Gbps Per Lane)
Max. Pixel Clock	340 MHz
Compliance	HDMI (3D, 4K, Deep Color) HDCP 1.4 Compatible Consumer Electronics Control (CEC)
Max. Resolution	Up to 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Max. Distance	Up to 15 m
Control
USB	1 x Micro USB F/W upgrade
RS-232	Connector: 1 x DB-9 Female (Black) Baud rate and protocol: Baud Rate: 19200, Data Bits: 8, Stop Bits:1, Parity: No, Flow Control: No
IR	1 x Mini Stereo Jack Female (Black)
EDID Settings	EDID Mode: Default / Port1 / Remix
Carton Lot	5 pcs
Physical Properties
Weight	0.58 kg ( 1.28 lb )
Housing	Metal
Dimensions (L x W x H)	20.00 x 7.60 x 4.20 cm (7.87 x 2.99 x 1.65 in.)
Connectors
Power	1 x DC Jack (Black)
Power Consumption	DC5V:4.3W:20BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Environmental
Operating Temperature	0-40°C
Storage Temperature	-20 - 60°C
Humidity	0 - 80% RH, Non-Condensing
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
