ATEN VP1420 4 x 2 True 4K Presentation Matrix Switch
- Switching Matriks AV Analog/Digital – beralih di antara 3 input HDMI dan 1 input VGA ke 2 output HDMI, serta mendukung penyematan (embedding) dan pemisahan (de-embedding) audio
- Beragam opsi kontrol – kontrol fleksibel melalui tombol tekan pada panel depan, remote control IR, RS-232, Contact Closure, dan GUI berbasis web melalui Ethernet
- Kualitas video superior – resolusi True 4K hingga 4096 x 2160@60Hz (4:4:4) (HDMI); dukungan HDR
- Scaler – mendukung upscaling video ke 4K untuk layar A dan downscaling ke 1080p untuk layar B
PRODUCT INTRO
ATEN VP1420 adalah 4 × 2 True 4K Presentation Matrix Switch yang menggabungkan fungsi video matrix switch, True 4K scaler, analog-to-digital converter, dan audio processor dalam satu perangkat. Dengan konfigurasi 3 input HDMI dan 1 input VGA, VP1420 dapat menerima berbagai sumber presentasi dan mengarahkannya ke 2 output HDMI secara fleksibel.
VP1420 mendukung resolusi hingga 4096 × 2160 @ 60 Hz dengan 4:4:4, serta HDR, sehingga dapat digunakan untuk kebutuhan presentasi yang memerlukan kualitas gambar tinggi. Kemampuan scaling memungkinkan sumber dengan resolusi berbeda disesuaikan dengan perangkat display yang digunakan, termasuk konfigurasi yang menggunakan display True 4K dan Full HD secara bersamaan.
Dari sisi konektivitas, VP1420 mengakomodasi kombinasi sumber modern dan legacy. Tiga HDMI input dapat digunakan untuk laptop, media player, kamera, atau perangkat HDMI lainnya, sedangkan VGA input memungkinkan komputer lama atau perangkat presentasi dengan output VGA tetap digunakan dalam sistem yang sama.
VP1420 juga menyediakan pengelolaan audio sehingga sumber HDMI maupun audio analog dapat diintegrasikan ke sistem presentasi. Perangkat dapat dikendalikan melalui front panel, IR remote, RS-232, Telnet, dan Web GUI, sehingga cocok digunakan baik pada instalasi sederhana maupun sistem AV yang membutuhkan integrasi dengan sistem kontrol.
Dengan menggabungkan beberapa fungsi AV dalam satu chassis, VP1420 membantu mengurangi jumlah perangkat eksternal yang diperlukan. ATEN sendiri menempatkannya untuk berbagai lingkungan presentasi seperti huddle room, ruang kelas, training room, exhibition gallery, dan hotel.
APLIKASI / USE CASE
1. Ruang Meeting Perusahaan
VP1420 cocok untuk ruang meeting yang memiliki beberapa sumber presentasi tetapi hanya menggunakan satu atau dua display.
Laptop peserta meeting, laptop presenter, media player, maupun perangkat lain dapat tetap terhubung ke input VP1420. Operator kemudian dapat memilih sumber yang ingin ditampilkan tanpa harus mencabut dan memasang kabel HDMI secara bergantian.
2. Huddle Room
Untuk huddle room, kebutuhan utamanya biasanya adalah sistem presentasi yang compact tetapi tetap mendukung beberapa jenis sumber.
VP1420 menggabungkan switching dan scaling dalam satu perangkat sehingga instalasi tidak membutuhkan banyak perangkat terpisah. Dua HDMI output juga memungkinkan presentasi ditampilkan pada dua display sesuai kebutuhan ruangan.
3. Ruang Presentasi
Pada ruang presentasi, beberapa perangkat dapat menjadi sumber konten, misalnya laptop presenter, komputer ruangan, dan media player.
VP1420 memungkinkan sumber tersebut dihubungkan secara permanen ke sistem. Saat presentasi berpindah dari satu perangkat ke perangkat lain, operator cukup memilih input yang sesuai melalui panel, remote, atau sistem kontrol.
4. Training Room
Training room sering menggunakan komputer instruktur, laptop trainer, dan perangkat multimedia lainnya.
Dengan empat input video yang terdiri dari HDMI dan VGA, VP1420 dapat mengakomodasi perangkat baru maupun komputer lama. Output dapat diarahkan ke display utama dan display tambahan sesuai kebutuhan konfigurasi ruangan.
5. Ruang Kelas dan Laboratorium Pendidikan
VP1420 dapat digunakan untuk mengintegrasikan komputer guru atau instruktur, laptop, media player, dan perangkat presentasi ke dalam satu sistem AV.
Kemampuan scaling juga membantu ketika perangkat sumber memiliki resolusi berbeda dengan projector atau display yang digunakan di ruang kelas.
6. Auditorium dan Lecture Hall
Pada auditorium, sumber presentasi biasanya berada di podium atau control desk sementara output ditampilkan pada beberapa display atau projector.
VP1420 dapat digunakan sebagai pusat switching sumber video untuk sistem berukuran kecil hingga menengah. Dua output HDMI memungkinkan satu sistem mengendalikan dua perangkat display sekaligus.
7. Hotel dan Meeting Venue
Hotel yang menyediakan ruang meeting atau ballroom sering membutuhkan sistem AV yang dapat menangani berbagai jenis laptop dan perangkat presenter.
VP1420 dapat ditempatkan sebagai bagian dari sistem AV permanen sehingga berbagai sumber HDMI maupun VGA dapat langsung digunakan tanpa membutuhkan adapter atau switch tambahan untuk setiap sesi acara.
8. Exhibition dan Exhibition Gallery
Pada exhibition gallery, beberapa media player atau komputer dapat digunakan untuk menampilkan konten yang berbeda.
VP1420 memungkinkan sumber-sumber tersebut dihubungkan ke sistem secara terpusat dan diarahkan ke dua display. Pengaturan ini berguna ketika layout atau konten display perlu diubah sesuai tema pameran.
9. Corporate Training Center
Training center perusahaan sering menggunakan ruangan yang harus dapat beradaptasi dengan berbagai jenis kegiatan.
VP1420 dapat menangani sumber presentasi dari laptop peserta maupun komputer trainer, sementara output HDMI dapat diarahkan ke display utama dan display pendamping.
10. Ruang Presentasi dengan Kombinasi Display 4K dan Full HD
Salah satu kegunaan scaling VP1420 adalah ketika sistem memiliki display dengan kemampuan resolusi berbeda.
Sumber dengan resolusi tinggi dapat diproses dan disesuaikan dengan kebutuhan output. ATEN mendokumentasikan kemampuan VP1420 untuk melakukan scaling sehingga sumber dapat ditampilkan pada konfigurasi output dengan resolusi yang berbeda.
Hal ini berguna ketika sebuah ruangan menggunakan kombinasi display baru beresolusi tinggi dengan perangkat display yang masih menggunakan resolusi Full HD.
11. Sistem AV dengan Perangkat Lama dan Baru
Tidak semua fasilitas dapat mengganti seluruh perangkat presentasinya sekaligus. Beberapa komputer lama masih menggunakan VGA, sementara laptop generasi baru menggunakan HDMI.
VP1420 menyediakan HDMI dan VGA input dalam satu perangkat sehingga sumber dari kedua generasi perangkat tersebut dapat digunakan pada sistem presentasi yang sama.
12. Digital Signage dan Informational Display
VP1420 juga dapat digunakan pada instalasi display yang membutuhkan pergantian beberapa sumber konten.
Media player, komputer, atau perangkat HDMI lainnya dapat dimasukkan ke sistem dan kemudian diarahkan ke display sesuai kebutuhan. Untuk penggunaan signage yang sederhana, kemampuan switching dan scaling dapat mengurangi kebutuhan terhadap perangkat AV tambahan.
13. Control Room Skala Kecil
Pada control room dengan dua display utama, VP1420 dapat digunakan untuk mengelola beberapa sumber video dari komputer monitoring, laptop, atau perangkat lainnya.
Operator dapat memilih sumber yang ingin ditampilkan pada masing-masing output melalui kontrol lokal atau remote. Untuk integrasi dengan sistem kontrol gedung atau AV, tersedia interface RS-232, Telnet, dan Web GUI.
14. Sistem Presentasi dengan Dua Display
VP1420 memiliki dua HDMI output sehingga dapat digunakan ketika ruangan membutuhkan dua layar.
Contohnya, satu display dapat ditempatkan di depan ruangan untuk audiens sementara display lainnya digunakan sebagai monitor presenter atau display tambahan. Pengaturan routing dilakukan melalui fungsi matrix sehingga sumber yang sama maupun berbeda dapat diarahkan sesuai kebutuhan sistem.
15. Instalasi AV yang Membutuhkan Kontrol Terpusat
Untuk proyek AV yang ingin menghindari banyak perangkat switching terpisah, VP1420 menggabungkan beberapa fungsi dalam satu unit.
Kontrol dapat dilakukan melalui front panel, IR remote, RS-232, Telnet, atau Web GUI, sehingga integrator dapat memilih metode pengoperasian yang sesuai dengan skala instalasi.
Selling Point Utama
ATEN VP1420 menawarkan solusi 4 × 2 True 4K Presentation Matrix yang menggabungkan video switching, scaling, dan audio processing dalam satu perangkat. Dengan 3 HDMI input + 1 VGA input, 2 HDMI output, dukungan hingga True 4K 60 Hz 4:4:4, HDR, serta berbagai pilihan kontrol, VP1420 cocok untuk meeting room, huddle room, training center, ruang kelas, auditorium, hotel, exhibition gallery, dan corporate AV. Keunggulan utamanya adalah kemampuan menggabungkan sumber HDMI modern dan VGA legacy sekaligus menangani perbedaan resolusi display, sehingga sistem presentasi menjadi lebih fleksibel tanpa membutuhkan banyak perangkat tambahan.
ATEN VP1420 adalah switch presentasi multi-in-one yang mengintegrasikan fungsi matriks video, scaler True 4K, prosesor audio, dan konverter analog-ke-digital ke dalam satu perangkat ringkas. Dengan empat input analog/digital dan dua output HDMI, perangkat ini dirancang untuk meningkatkan dampak presentasi profesional di ruang rapat berskala kecil hingga menengah.
Visual TRUE 4K dengan Kejernihan HDR
Mendukung resolusi hingga 4096 x 2160 @ 60Hz (4:4:4) dengan HDR untuk menyajikan konten yang hidup dalam setiap presentasi.
Peralihan AV Mulus dengan Penskalaan Sempurna

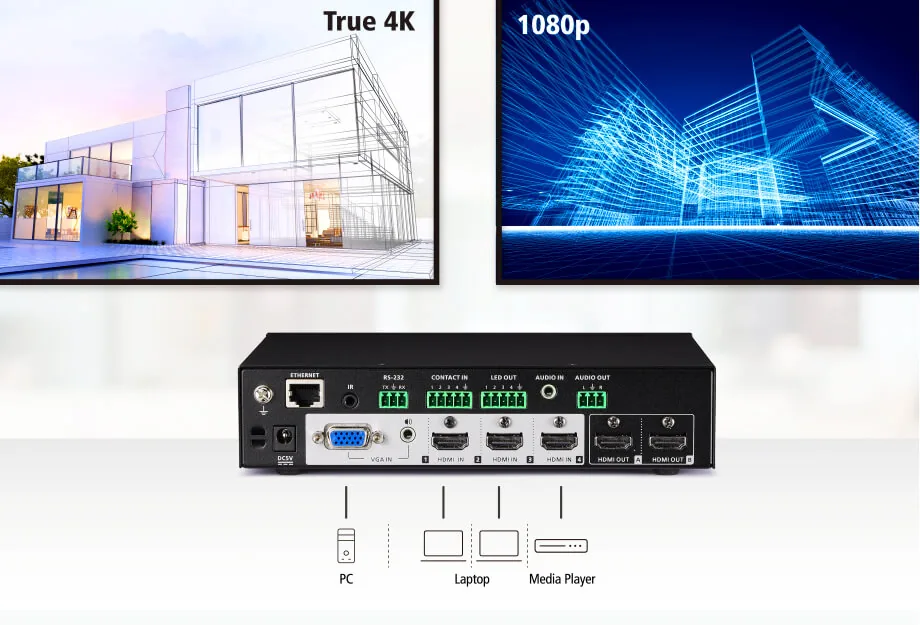

Hubungkan hingga 4 sumber (3 HDMI, 1 VGA), beralihlah antar-sumber dengan mulus, dan tampilkan konten yang diskalakan secara sempurna ke resolusi True 4K dan 1080p secara bersamaan.

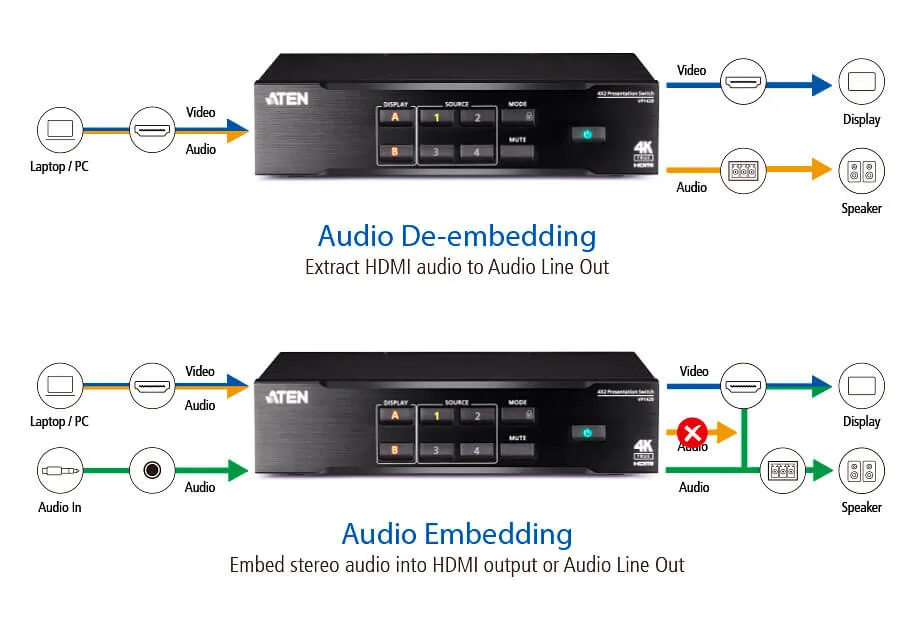

Embedding/De-embedding Audio yang Fleksibel
Mendukung embedding audio stereo dan de-embedding audio HDMI ke berbagai output audio, sehingga memudahkan penyesuaian dengan pengaturan audio pilihan Anda.
Kendali Serbaguna, Operasional yang Efisien
Lakukan pengendalian melalui tombol tekan pada panel depan, remote IR, GUI berbasis web, serta berbagai antarmuka kontrol via RS-232, Ethernet, dan *Contact Closure* untuk mengefisienkan operasional Anda.
The ATEN VP1420 is a multi-in-one presentation switch that integrates a video matrix switch, True 4K scaler*, audio processor, and analog-to-digital converter functions into one compact device that easily mounts under a table or in a rack. With four analog/digital inputs to two HDMI True 4K outputs, it is designed to boost the efficiency and impact of professional presentations.
With streamlined control from front-panel pushbuttons, IR remote controller, RS-232, and web-based GUI via Ethernet, the VP1420 reduces not only system device count, but also lowers operation complexity. A VPK104 4-Key Contact Closure Remote Pad is included to provide an additional flexible control method by enabling input source switching from a wall-mounted faceplate. It is suitable for all meeting spaces and education environments, such as huddle rooms, classrooms, training rooms, or any other presentation setting, such as in exhibition galleries or hotels.
Note: The VP1420 scaler only supports upscaling 1080p to 4K for display A, and downscaling 4K to 1080p for display B. Other resolution scaling is inapplicable.
• Analog/Digital AV Matrix Switching
◦ Supports multi-format 4 inputs – 3 HDMI and 1 VGA inputs
◦ 2 HDMI outputs
◦ Audio embedding – stereo audio can be embedded into HDMI output or separated to stereo line out
◦ Audio de-embedding – HDMI audio can be extracted to stereo line out
◦ Auto switching – automatically detects and switches to a new source as soon as it is connected
• High-definition Video with Optimum Output
◦ Superior video quality – True 4K resolutions up to 4096 x 2160@60Hz (4:4:4) (HDMI)
◦ Supports 4K HDR
◦ Scaler* – supports video upscaling to 4K for display A and downscaling to 1080p for display B
◦ EDID Expert™ – automatically selects the optimum EDID settings for smooth power-up, high-quality display, and the best video resolution across connected devices
◦ HDMI (3D, Deep Color, 4K); HDCP 2.2 compliant
Note: The VP1420 scaler only supports upscaling 1080p to 4K for display A, and downscaling 4K to 1080p for display B. Other resolution scaling is inapplicable.

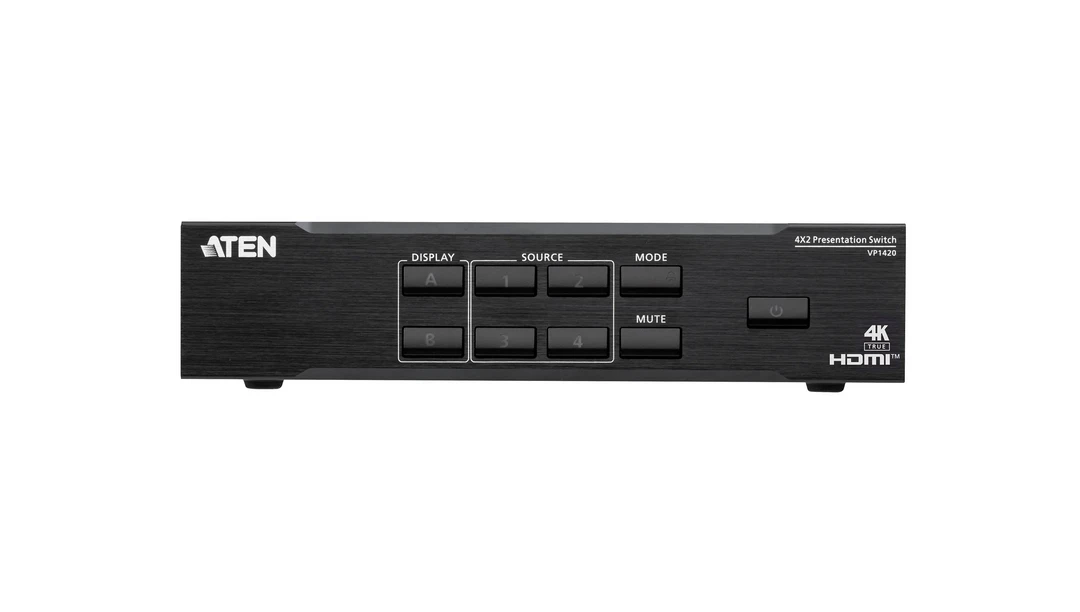

• Versatile, Streamlined Operation

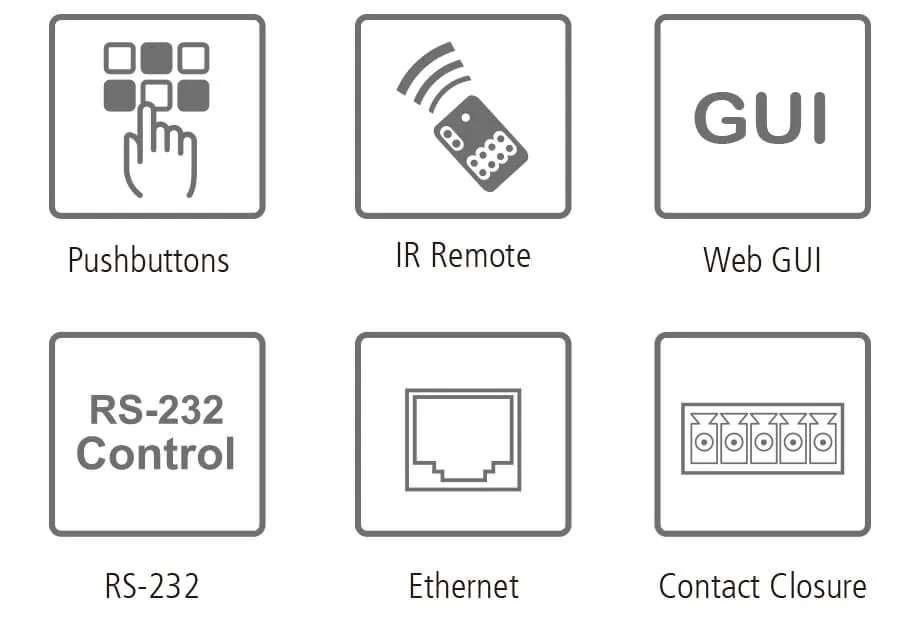

◦ Multiple control options – flexible control via front-panel pushbuttons, IR remote control, RS-232, and web-based GUI through Ethernet
◦ View and control via ATEN Video Presentation Control App in a swift and agile way
◦ Supports stand-by mode for power saving and fast waking up
◦ Consumer Electronics Control (CEC) support
◦ Built-in Contact in and LED out for keypad control using the included VPK104 Contact Closure Remote Pad

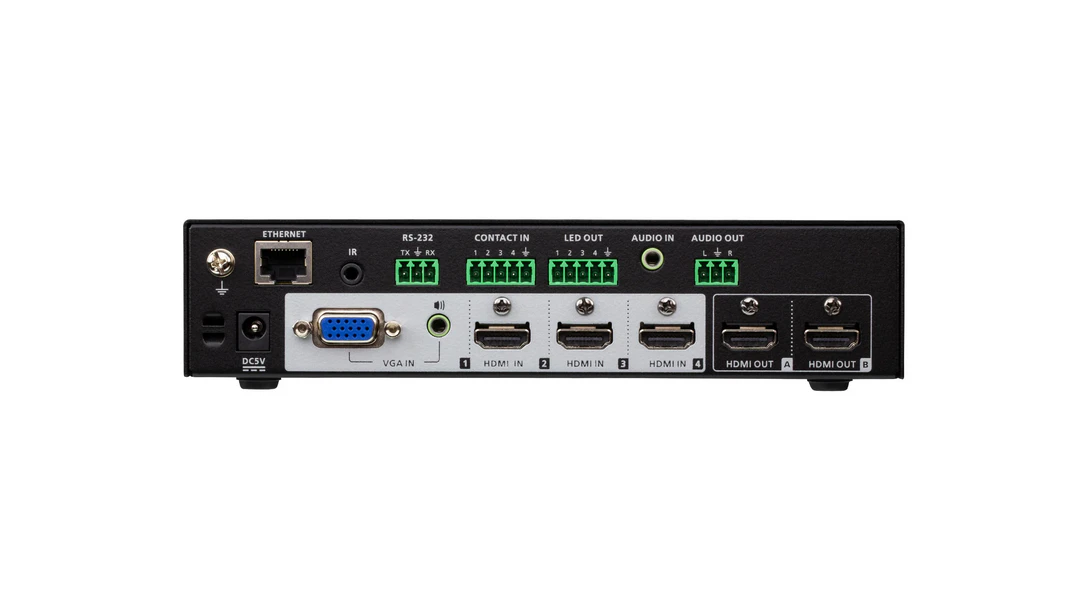

| Video Input | |
| Interfaces | 3 x HDMI Type A female (Black) 1 x VGA (HDB-15) Female (Blue) |
| Max. Distance | HDMI: 4K@60Hz (4:4:4) at 5m; 4K@30Hz at 10m; 1080p@60Hz at 15m VGA: 1080p@60Hz at 15m |
| Video Output | |
| Interfaces | 2 x HDMI Type A female (Black) |
| Max. Distance | HDMI: 4K@60Hz (4:4:4) at 5m; 4K@30Hz at 10m; 1080p@60Hz at 15m |
| Video | |
| Max. Resolution | HDMI: Up to 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4) VGA: Up to 1080p@60Hz |
| Compliance | HDMI (3D, Deep Color, 4K); 4K HDR HDCP 2.2 Compatible; Consumer Electronics Control (CEC) |
| Audio | |
| Input | Stereo Audio (VGA): 1 x mini stereo Jack female (Green) Stereo Audio (HDMI): 1 x mini stereo Jack female (Green) |
| Output | Line Out (Unbalanced): 1 x Captive Screw Connector, 3-pole |
| Control | |
| RS-232 | 1 x Captive Screw Connector, 3-pole |
| IR | 1 x Mini Stereo Jack Female (Black) |
| Ethernet | 1 x RJ-45 Female (Silver) |
| Contact In | 1 x Captive Screw Connector, 5-pole |
| LED Out | 1 x Captive Screw Connector, 5-pole LED out power: +5 VDC, 0.2 A |
| Switches | |
| Power | 1 x Pushbutton (LED: Green / Orange) |
| Video Input Port Selection | 4 x Pushbutton (LED: Green) |
| Video Output Port Selection | 2 x Pushbutton (LED: Orange) |
| Selection | Mute: 1 x Pushbutton Mode / Unlock: 1 x Pushbutton |
| EDID Settings | EDID Mode: ATEN Default / Display A / Remix |
| Connectors | |
| Power | 1 x DC Jack (Black) |
| Power Consumption | DC5V:7.21W:38BTU/h
Note: |
| Environmental | |
| Operating Temperature | 0-40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.09 kg ( 2.4 lb ) |
| Dimensions (L x W x H) | 20.00 x 16.05 x 4.40 cm (7.87 x 6.32 x 1.73 in.) |
| Carton Lot | 3 pcs |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
1x VP1420 4 x 2 True 4K Presentation Matrix Switch
1x IR Receiver
1x IR Remote Control
2x 3-pole Terminal Blocks
2x 5-pole Terminal Blocks
1x Power Adaptor
1x VPK104 4-Key Contact Closure Remote Pad
4x 4-pole Terminal Blocks
1x User Instructions
