ATEN CL5708iM 1-Local/Remote Shared Access 8-Port PS/2-USB VGA Single Rail LCD KVM over IP switch
- Exclusive LED illumination light - designed by ATEN to illuminate the keyboard and touchpad to allow visibility in low-light conditions

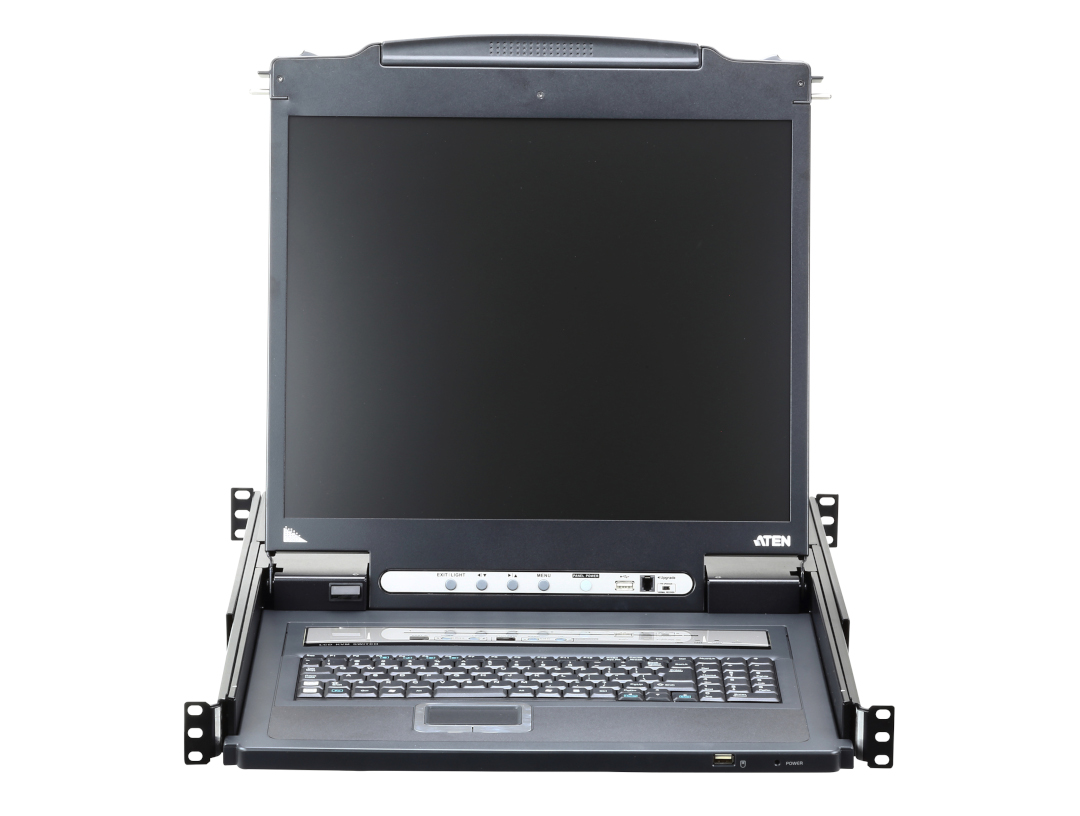

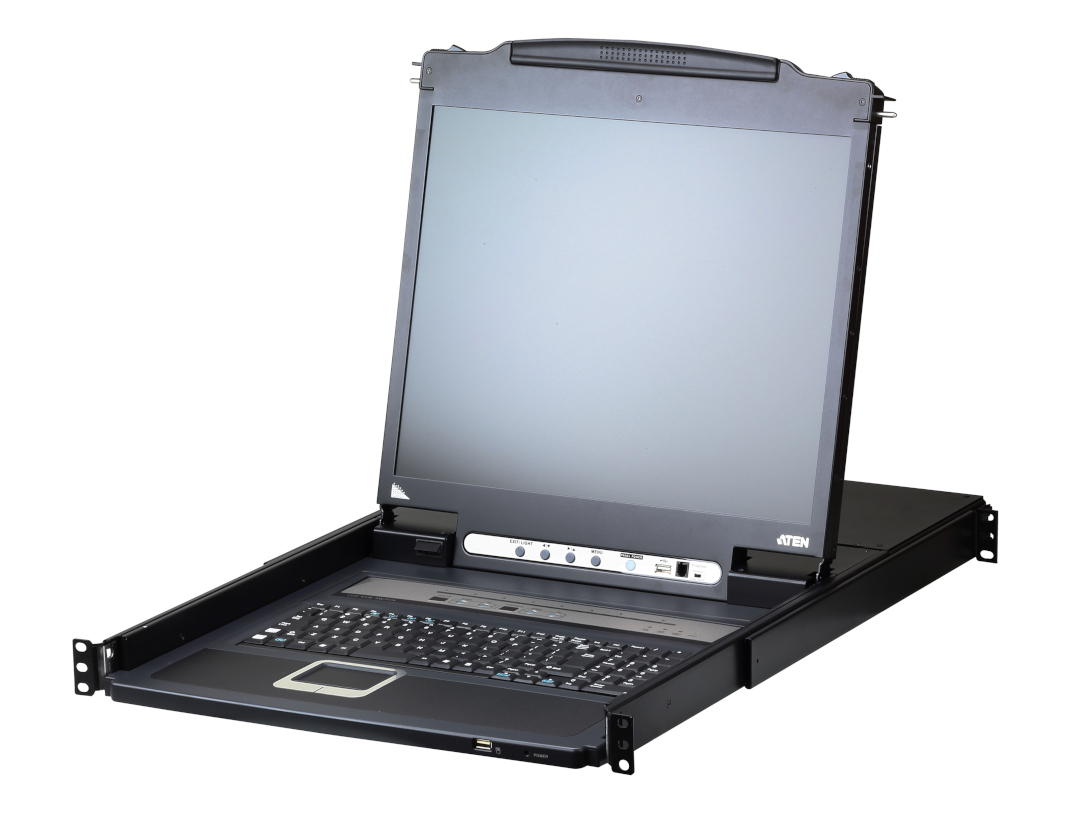

- Integrated KVM console with 17" or 19" LED-backlit LCD monitor in a Slideaway™ housing
- Space saving technology - up to two consoles (one bus) control up to 8 computers
- Daisy chain up to 15 additional units – control up to 128 computers from a single console (With compatible KVM Switches: ACS1208A, CS1708A,CS1716A)
- Extra console port – manage computers from an external console (VGA monitor, USB or PS/2 keyboard and mouse)
PRODUCT INTRO
ATEN CL5708IM adalah 8-Port LCD KVM over IP Switch yang mengintegrasikan KVM switch, monitor LCD 17 inci, keyboard, dan touchpad dalam satu unit rack-mountable berukuran 1U. Solusi ini memungkinkan administrator mengakses dan mengendalikan hingga delapan komputer atau server dari satu console, sehingga membantu menghemat ruang di rack sekaligus menyederhanakan pengelolaan perangkat IT.
Sebagai solusi KVM over IP, CL5708IM memungkinkan administrator melakukan akses dan pengelolaan komputer baik secara lokal maupun melalui jaringan menggunakan web browser. Dengan demikian, server dan perangkat yang berada di ruang server atau data center dapat dipantau dan dikendalikan tanpa harus selalu berada di depan rack.
CL5708IM mendukung koneksi komputer menggunakan interface PS/2 dan USB dengan video VGA. Pemilihan komputer dapat dilakukan melalui OSD, hotkey, atau pushbutton. Untuk instalasi yang lebih besar, hingga 15 KVM switch kompatibel tambahan dapat di-daisy-chain sehingga satu console dapat mengakses hingga 128 komputer.
CL5708IM juga menyediakan fitur seperti Panel Array Mode untuk memantau beberapa server, Mouse DynaSync untuk membantu sinkronisasi pointer mouse pada akses lokal dan remote, serta dukungan keamanan jaringan seperti TLS 1.2. Untuk integrasi user authentication, perangkat mendukung sistem seperti RADIUS, LDAP, LDAPS, dan Microsoft Active Directory.
Dengan desain Slideaway™ yang menggabungkan LCD console dan KVM switch dalam satu chassis, ATEN CL5708IM cocok digunakan untuk data center, server room, network operation center, ruang IT, dan lingkungan infrastruktur yang membutuhkan pengelolaan banyak server dari satu console.
APLIKASI / USE CASE
Data Center dan Server Room
CL5708IM dapat digunakan untuk mengakses dan mengendalikan beberapa server yang dipasang dalam satu atau beberapa rack. Administrator dapat menggunakan LCD console yang terintegrasi untuk melakukan konfigurasi, troubleshooting, maintenance, dan monitoring server.
Remote Server Management
Dengan kemampuan KVM over IP, administrator dapat mengakses server melalui jaringan tanpa harus berada langsung di depan rack. Hal ini sangat berguna untuk melakukan troubleshooting atau maintenance pada server yang berada di ruang server atau lokasi lain.
Network Operation Center (NOC)
CL5708IM dapat digunakan di NOC untuk mengelola berbagai server dan perangkat IT. Administrator dapat berpindah dari satu perangkat ke perangkat lainnya melalui satu console tanpa membutuhkan monitor, keyboard, dan mouse terpisah untuk setiap server.
Server Rack Management
Desain LCD, keyboard, touchpad, dan KVM switch yang terintegrasi dalam chassis 1U membantu menghemat ruang rack. Solusi ini sangat sesuai untuk rack dengan jumlah perangkat yang banyak dan membutuhkan efisiensi penggunaan ruang.
IT Infrastructure Maintenance
Saat melakukan maintenance, administrator dapat memilih server tertentu melalui OSD atau hotkey dan langsung mengakses sistem operasinya. Hal ini mempermudah pekerjaan seperti troubleshooting booting, konfigurasi BIOS, instalasi software, dan pemeriksaan sistem.
Multi-Server Monitoring
Fitur Panel Array Mode memungkinkan administrator melihat output video dari beberapa server secara bersamaan. Fitur ini berguna untuk memantau kondisi beberapa sistem tanpa harus berpindah tampilan satu per satu.
Branch Office dan Remote IT Site
CL5708IM dapat digunakan pada lokasi yang memiliki beberapa server tetapi tidak selalu memiliki teknisi onsite. Akses melalui jaringan memungkinkan tim IT melakukan pengelolaan dan troubleshooting dari lokasi lain.
Instalasi IT Skala Besar
Untuk kebutuhan dengan jumlah server lebih banyak, beberapa KVM switch dapat dihubungkan menggunakan konfigurasi daisy-chain. Dengan CL5708IM, hingga 128 komputer dapat dikontrol dari satu console ketika menggunakan KVM switch kompatibel tambahan.
CL5708I Slideaway™ LCD KVM Switch adalah unit kontrol yang memungkinkan akses ke beberapa komputer dari satu konsol KVM (keyboard, video, dan mouse) PS/2 atau USB. Satu unit CL5708I dapat mengontrol hingga 8 komputer. Hingga 15 switch KVM tambahan dapat dihubungkan secara *daisy-chain* ke CL5708I, sehingga total hingga 128 komputer dapat dikontrol dari satu konsol KVM.
CL5708I LCD KVM Switch adalah unit kontrol KVM berbasis IP yang memungkinkan operator lokal maupun jarak jauh untuk memantau dan mengakses berbagai komputer. Pengguna jarak jauh mengakses switch melalui Internet menggunakan *web browser* dengan protokol komunikasi jarak jauh TCP/IP. CL5708I mendukung hingga 32 *login* pengguna secara bersamaan untuk akses komputer *single-bus*. Fitur bawaan yang menyerupai program obrolan Internet—yaitu *Message Board*—memungkinkan mereka untuk saling berkomunikasi. Kemampuan bertukar informasi secara *real-time* ini memungkinkan mereka mengelola instalasi secara kooperatif, lancar, dan efisien.
CL5708I menawarkan pendekatan yang ringkas dan hemat ruang terhadap teknologi switch KVM dengan mengintegrasikan keyboard, monitor LCD *LED-backlit* (ukuran 17 inci atau 19 inci), dan *touchpad* ke dalam wadah geser yang dapat dipasang di rak 1U. Selain itu, karena CL5708I dirancang secara modular, bagian KVM dapat dilepaskan dari bagian switch untuk memudahkan pemeliharaan dan perbaikan.
Di antara fitur-fitur unggulan lainnya, CL5708I memiliki fitur *Panel Array Mode* yang memungkinkan pemantauan *output* video dari server-server dalam instalasi tersebut; sementara fitur Mouse DynaSync™ secara otomatis menyinkronkan pergerakan penunjuk *mouse* lokal dan jarak jauh agar selaras sempurna, terlepas dari pengaturan akselerasi *mouse* pada server.
CL5708I mendukung protokol keamanan tingkat tinggi, seperti enkripsi TLS 1.2 untuk *browser* dan enkripsi RC4 untuk transmisi data keyboard, *mouse*, dan video yang aman. Untuk integrasi manajemen pengguna yang lebih mudah dan efisien, CL5708I juga mendukung autentikasi dan otorisasi melalui server pihak ketiga yang resmi, seperti RADIUS, LDAP, LDAPS, dan MS Active Directory.
Catatan: Tersedia perangkat pemasangan rak (rack mount kit) opsional. Untuk informasi lebih lanjut, silakan lihat bagian Aksesori yang Kompatibel di bawah ini atau kunjungi tautan berikut: LCD KVM Optional Rack Mount Kit
CL5708IM: LCD 17"
CL5708IN: LCD 19"
- Hardware
- Exclusive LED illumination light - designed by ATEN to illuminate the keyboard and touchpad to allow visibility in low-light conditions
- Integrated KVM console with 17" or 19" LED-backlit LCD monitor in a Slideaway™ housing
- Space saving technology - up to two consoles (one bus) control up to 8 computers
- Daisy chain up to 15 additional units – control up to 128 computers from a single console (With compatible KVM Switches: ACS1208A, CS1708A,CS1716A)
- Extra console port – manage computers from an external console (VGA monitor, USB or PS/2 keyboard and mouse)
- Superior video quality - up to 1280 x 1024 @75 Hz; DDC2B for the local console; up to 1920 x 1200 @ 60Hz / 24 bit color depth for remote sessions
- Dual Interface - supports computers and console with PS/2 or USB keyboards and mice
- LCD module USB port allows connected computers to access USB peripherals*
- Auto-sensing of station's position on daisy chained installations; no need for manual dip switch setting; front panel LED indicates station's position
- Hot pluggable - add or remove computers without having to power down the switch
- Keyboard and mouse emulation (PS/2 and USB) for smooth switching and simultaneous booting of multiple computers even when the console focus is elsewhere
- Supports multimedia USB keyboards for Windows, Mac and Sun
- Supports external USB mouse
- Video DynaSync™ - stores the console monitor's EDID (Extended Display Identification Data) to optimize display resolution
- Rack mountable in a 1U system rack
- Optional rack mount kits available including easy installation options
- LCD module rotates up to 120 degrees for a more comfortable viewing angle
- Note: The USB peripheral function only works with USB cable set connections. It will not work with PS/2 cable set connections.
- Management
- Convenient computer selection via front panel pushbuttons, hotkeys and multi-lingual on-screen display (OSD) menus
- Up to 32 concurrent logins
- Multi-language web UI support featuring a tree-structured local and remote OSD
- Adjustable video quality for flexible adaptation to diverse network environments
- Auto Scan mode enables continuous monitoring of user-selected computers
- Broadcast mode: operations from the keyboard can be simultaneously performed on all selected computers on the installation (software installation, system-wide shutdown, etc.)
- Firmware upgrades to all the daisy-chained KVM switches (CS1708A, CS1716A) at the same time via the daisy-chain cable
- Integration with CC2000 Centralized Management Software
- Backup and restore configuration and user account settings
- Event logging
- IPv6 capable
- Ease-to-Use Interface
- Browser-based and AP GUIs, together with a menu-driven OSD for the local console, provide a powerful, intuitive, user-friendly, multi-language interface to minimize user training time and increase productivity
- Multiplatform support - Windows, Linux, Mac, and Sun
- Multi-browser support (IE, Firefox, Safari, Opera, Edge)
- Panel array mode enables user to monitor multiple servers from single screen at the same time - each selected server's video output appears in a separate panel - users can easily select the number of panels to view
- WinClient and JavaClient software support; JavaClient works with all operating systems
- Beeper on / off via hotkey and OSD
- Keyboard Language support: English (US), English (UK), French, German, German (Swiss),
- Greek, Hungarian, Italian, Japanese, Korean, Russian, Spanish, Swedish, Traditional Chinese and Turkish
- Advanced Security
- Flexible encryption design allows users to choose any combination of DES, 3DES, AES, RC4, or Random for independent Keyboard / Mouse and video data encryption
- Supports TLS 1.2 data encryption and RSA 2048 bit certificates for secure user logins from a browser
- Two level password security - only authorized users can view and control computers; up to 64 user accounts with separate profiles for each
- External (Remote) authentication support: RADIUS, LDAP, LDAPS, MS Active Directory
- Support for IP / MAC Filter
- Local and remote access logged and authenticated
- Virtual Remote Desktop
- Resizable remote desktop window
- Message board allows logged-in users to communicate with each other, and allows a user to take exclusive control of the KVM functions
- Mouse DynaSync™
- On-screen keyboard with multi-language support
- BIOS-level access
- More information about "Easy Rack Mounting"...
| Function | CL5708IM | CL5708IN |
| Console Connections | ||
| Local | 1 (Share Remote Bus) | 1 (Share Remote Bus) |
| Remote | 1 | 1 |
| Computer Connections | ||
| Direct | 8 | 8 |
| Maximum | 128 (via Daisy-chain) | 128 (via Daisy-chain) |
| Port Selection | OSD, Hotkey, Pushbutton | OSD, Hotkey, Pushbutton |

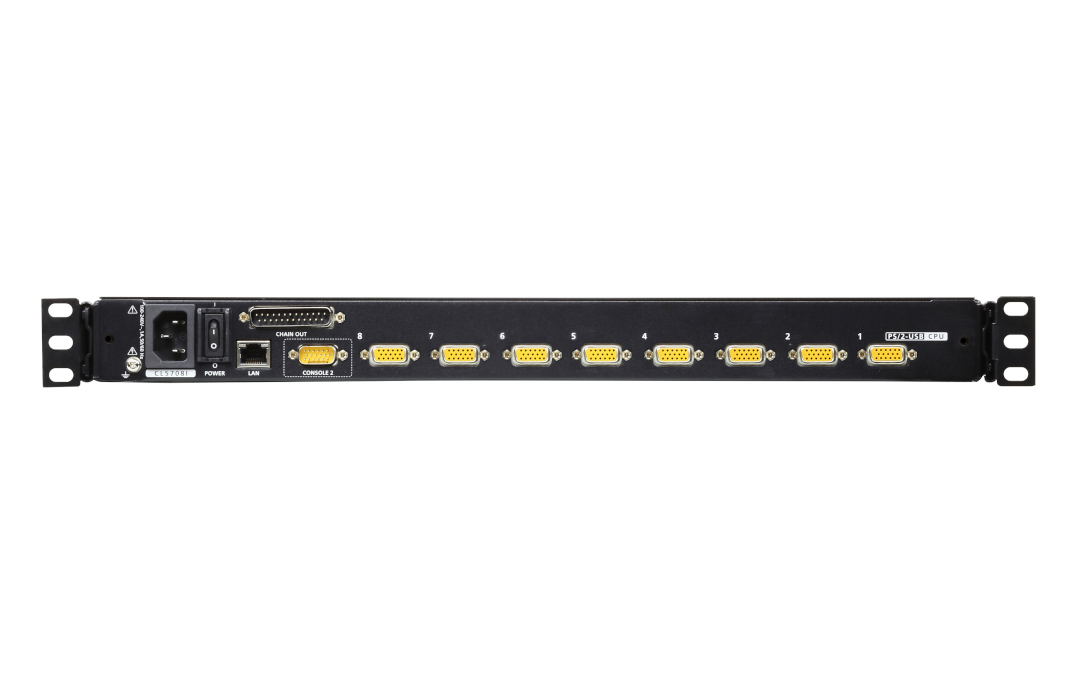

| Connectors | ||
| External Console Ports | 1 x SPHD Male (Yellow) | 1 x SPHD Male (Yellow) |
| External Mouse Port | 1 x USB Type-A Female | 1 x USB Type-A Female |
| USB Port | 1 x USB Type-A Female | 1 x USB Type-A Female |
| KVM Ports | 8 x SPHD Female | 8 x SPHD Female |
| Daisy Chain Ports | 1 x DB-25 Male | 1 x DB-25 Male |
| Firmware Upgrade | 1 x RJ-11 Female | 1 x RJ-11 Female |
| LAN Ports | 1 x RJ-45 Female | 1 x RJ-45 Female |
| Power | 1 x IEC 60320/C14 | 1 x IEC 60320/C14 |
| Switches | ||
| Port Selection | 2 x Pushbuttons | 2 x Pushbuttons |
| Station Selection | 2 x Pushbuttons | 2 x Pushbuttons |
| Reset | 1 x Semi-recessed Pushbutton | 1 x Semi-recessed Pushbutton |
| Firmware Upgrade | 1 x Switch | 1 x Switch |
| Power | 1 x Rocker Switch | 1 x Rocker Switch |
| LCD On/Off | 1 x LED Pushbutton (Orange) | 1 x LED Pushbutton (Orange) |
| LCD Adjustment | 4 x Pushbuttons | 4 x Pushbuttons |
| LEDs | ||
| Online | 8 x (Orange) | 8 x (Orange) |
| Port ID | 1 x 2-digit, 7-segment (Yellow) | 1 x 2-digit, 7-segment (Yellow) |
| Station ID | 1 x 2-digit, 7-segment (Yellow) | 1 x 2-digit, 7-segment (Yellow) |
| 10/100 Mbps | 1 x (Orange/Green) | 1 x (Orange/Green) |
| Power | 1 x (Dark Green) | 1 x (Dark Green) |
| Lock | 1 x Num Lock (Green) 1 x Caps Lock (Green) 1 x Scroll Lock (Green) |
1 x Num Lock (Green) 1 x Caps Lock (Green) 1 x Scroll Lock (Green) |
| Video | ||
| Remote | 1920 x 1200 @60 Hz | 1920 x 1200 @60 Hz |
| Panel Spec | ||
| LCD Module | 17" TFT-LCD | 19" TFT-LCD |
| Resolution | 1280 x 1024 @75 Hz | 1280 x 1024 @75 Hz |
| Pixel Pitch | 0.264 mm x 0.264 mm | 0.294 mm x 0.294 mm |
| Response time | 5 ms | 5 ms |
| Viewing Angle | 170° (H), 160° (V) | 170° (H), 160° (V) |
| Support Color | 16.7M colors | 16.7M colors |
| Contrast Ratio | 1000:1 | 1000:1 |
| Luminance | 250 cd/m² | 250 cd/m² |
| Emulation | ||
| Keyboard / Mouse | PS/2, USB | PS/2, USB |
| Scan Interval | 1-255 sec. | 1-255 sec. |
| Maximum Input Power Rating | 100-240V AC, 50-60Hz, 1A | 100-240 VAC, 50-60Hz, 1A |
| Power Consumption |
AC110V:26.8W:138BTU/h Note: |
AC110V:29W:149BTU/h Note: |
| Environmental | ||
| Operating Temperature | 0-50°C | 0-50°C |
| Storage Temperature | -20-60°C | -20-60°C |
| Humidity | 0-80% RH, Non-condensing | 0-80% RH, Non-condensing |
| Physical Properties | ||
| Housing | Metal + Plastic | Metal + Plastic |
| Weight | 13.49 kg ( 29.71 lb ) | 13.41 kg ( 29.54 lb ) |
| Dimensions (L x W x H) | 48.00 x 64.27 x 4.40 cm (18.9 x 25.3 x 1.73 in.) |
48.00 x 68.92 x 4.40 cm (18.9 x 27.13 x 1.73 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. | |
- 1x CL5708I LCD KVM over IP Switch with standard Rack Mount Kit
- 2x Custom KVM Cables (VGA, USB; 1.8 m/6 ft)
- 1x Custom Console Cable (VGA, USB, PS/2; 27 cm/0.88 ft)
- 1x Firmware Upgrade Cable (1.8 m/6 ft)
- 1x Power Cord
- 1x User Instructions
