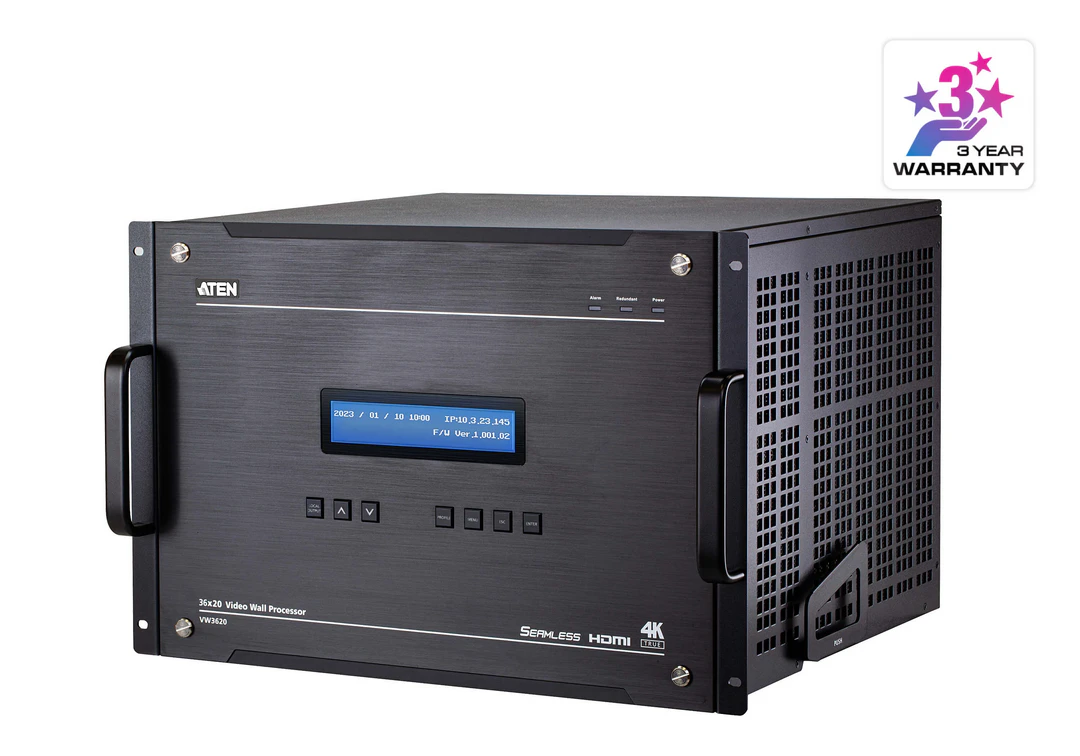

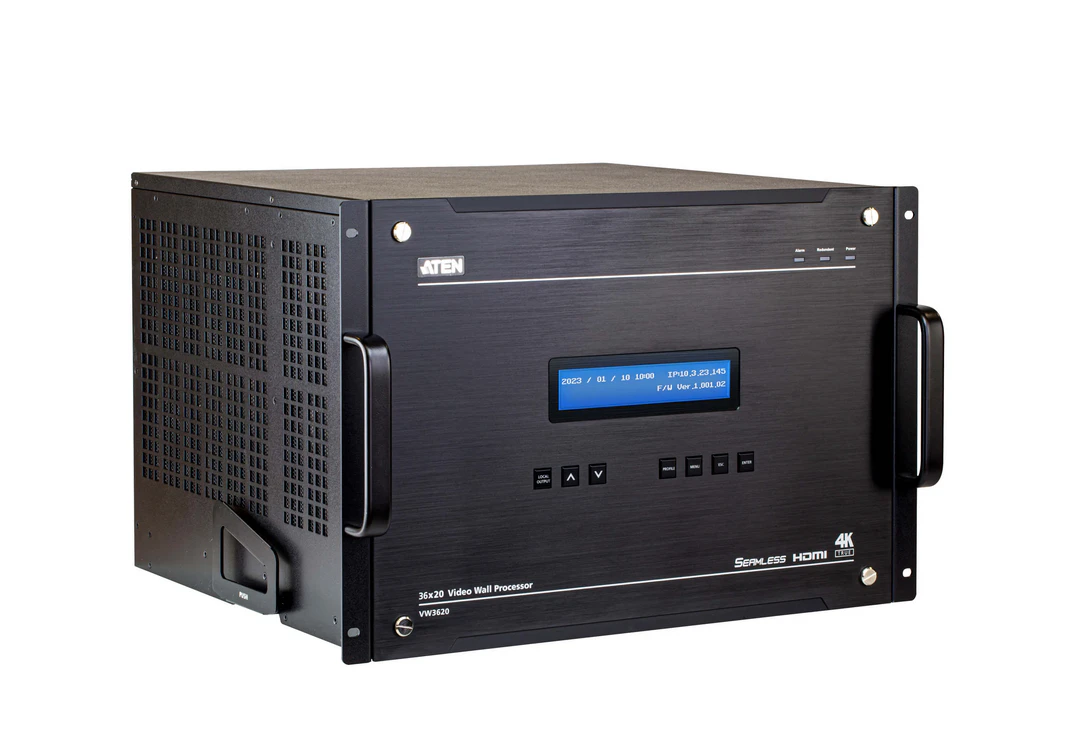

ATEN VW3620 36 x 20 Modular Video Wall Processor

Memproses hingga 36 sumber input dan mengelola hingga 20 layar dengan berbagai ukuran serta resolusi, semuanya dari satu sasis 7U
Arsitektur perangkat keras FPGA – menangani sumber input True 4K, mendukung peralihan sumber yang mulus (seamless) dengan latensi mendekati nol detik, serta mentransmisikan aliran video berkualitas tinggi tanpa jeda
Skalabilitas True 4K@60 dengan pemrosesan sinyal 4:4:4 – mendukung resolusi kustom dan memungkinkan peningkatan skala (upscaling) sinyal video untuk menghasilkan gambar yang sangat jernih dan akurat, apa pun ukuran atau jenis layarnya (mulai dari LED, LCD, DLP, hingga layar besar lainnya)
Operasional andal 24/7 yang dilengkapi dengan papan kontrol CPU redundan serta modul daya ganda yang dapat diganti saat sistem beroperasi (hot-swappable), serta kartu input/output dan modul kipas pendingin yang juga mendukung fitur hot-swap
Teknologi windowing yang tangguh untuk penempatan konten yang hampir tanpa batasan – menghasilkan sinyal secara real-time dalam tata letak yang dapat disesuaikan (seperti PiP, PbP, pemotongan/cropping sumber, tumpang tindih/overlapping, dan penyebaran konten melintasi beberapa layar) serta dalam berbagai ukuran dengan tetap mempertahankan rasio aspek yang tepat

* Fungsionalitas HDMI hanya aktif jika papan input/output yang mendukung HDMI telah dipasang.

PRODUCT INTRO

ATEN VW3620 adalah 36×20 Modular True 4K Video Wall Processor yang dirancang untuk mengelola berbagai sumber video dan menampilkannya secara fleksibel pada konfigurasi video wall berukuran besar. Menggunakan chassis 7U dengan arsitektur modular, VW3620 memiliki 7 input slots, 5 output slots, dan 2 function board slots yang dapat dikonfigurasi untuk mendukung hingga 36 sumber input dan 20 display output.

VW3620 mendukung pemrosesan True 4K hingga 4K@60Hz 4:4:4 dengan teknologi scaling yang memungkinkan sumber video dengan resolusi berbeda diproses dan ditampilkan pada sistem video wall. Arsitektur berbasis hardware FPGA dirancang untuk memberikan pemrosesan video secara real-time dengan latensi yang rendah, sehingga sesuai untuk lingkungan yang membutuhkan tampilan informasi secara terus-menerus dan responsif.

Salah satu keunggulan utama VW3620 adalah arsitektur modular dan scalable. Input dan output dapat dikonfigurasi menggunakan board yang sesuai dengan kebutuhan sistem, sehingga processor dapat disesuaikan dengan jumlah sumber dan display yang digunakan. Sistem juga dapat dikembangkan untuk memenuhi kebutuhan instalasi yang lebih besar tanpa harus mengganti platform processor secara keseluruhan.

Untuk aplikasi yang membutuhkan kontinuitas operasional, VW3620 mendukung Backup Mode menggunakan dua unit VW3620. Konfigurasi ini memungkinkan sistem backup mereplikasi pengaturan dan konfigurasi sistem secara real-time. Jika unit utama mengalami gangguan, unit backup dapat mengambil alih operasi video wall secara otomatis sehingga membantu meminimalkan downtime.

VW3620 dapat dikonfigurasi dan dikontrol melalui front panel, RS-232, Ethernet, Web GUI, maupun RESTful API. Sistem juga dapat diintegrasikan dengan ATEN Control System dan perangkat pihak ketiga melalui interface yang tersedia. Web GUI memungkinkan administrator mengatur konfigurasi, profile, user account, serta melakukan remote real-time viewing.

Dengan kombinasi kapasitas besar, True 4K processing, modularitas, serta opsi redundancy, VW3620 ditujukan untuk control room, command center, public security, pemerintahan, broadcasting, exhibition, pendidikan, dan digital signage skala besar yang membutuhkan pengelolaan banyak sumber video dalam satu sistem visual terpusat.

APLIKASI / USE CASE

1. Command Center

VW3620 dapat digunakan sebagai pusat pengelolaan tampilan pada command center yang harus menampilkan banyak sumber informasi secara bersamaan. Feed dari komputer operator, server, kamera, sistem monitoring, dan sumber video lainnya dapat diatur ke berbagai display dalam satu video wall.

2. Control Room

Dalam control room, operator sering membutuhkan beberapa tampilan untuk memantau kondisi sistem secara bersamaan. VW3620 memungkinkan berbagai sumber video ditempatkan pada layout yang dapat disesuaikan sehingga informasi penting dapat ditampilkan secara terpusat.

3. Security dan Public Safety

Pusat keamanan membutuhkan kemampuan untuk menggabungkan berbagai sumber visual seperti kamera, monitoring system, GIS, dan workstation operator. Kapasitas hingga 36 input dan 20 output memberikan ruang untuk membangun sistem visual berskala besar dengan banyak sumber yang dapat ditampilkan secara bersamaan.

4. Video Wall untuk Pemerintahan

Instansi pemerintahan dapat menggunakan VW3620 untuk command center, pusat monitoring, ruang situasi, atau ruang koordinasi yang membutuhkan video wall dengan banyak sumber. Kemampuan remote management dan konfigurasi melalui Web GUI juga mendukung pengelolaan sistem dari jaringan.

5. Broadcasting dan Media Production

Dalam lingkungan broadcasting, berbagai sumber video perlu dipantau secara bersamaan oleh operator dan tim produksi. VW3620 dapat menggabungkan berbagai input ke dalam konfigurasi display yang fleksibel sehingga informasi dari beberapa sumber dapat dipantau dalam satu sistem visual.

6. Large-Scale Digital Signage

VW3620 dapat digunakan pada instalasi digital signage berukuran besar yang membutuhkan banyak display dan beberapa sumber konten. Arsitektur modular memungkinkan konfigurasi sistem disesuaikan dengan jumlah display serta sumber video yang diperlukan.

7. LED Video Wall

VW3620 juga dapat digunakan sebagai bagian dari sistem LED video wall, terutama pada instalasi yang membutuhkan pengelolaan banyak sumber dan distribusi konten ke area display berukuran besar. ATEN menyebut kemampuan pemrosesan VW3620 cocok untuk integrasi dengan LED video wall dan aplikasi yang membutuhkan presisi tampilan.

8. Exhibition dan Experience Center

Pada exhibition, museum, experience center, atau ruang pamer interaktif, beberapa display dapat digunakan untuk menampilkan konten yang berbeda maupun konten yang saling berhubungan. VW3620 memungkinkan sumber video dikelola secara terpusat dan diarahkan ke layout display sesuai kebutuhan acara atau instalasi.

9. Education dan Lecture Facility

Universitas, training center, dan fasilitas pendidikan skala besar dapat menggunakan VW3620 untuk mengelola berbagai sumber presentasi, komputer, kamera, dan media player ke beberapa display. Sistem ini dapat digunakan ketika satu sumber perlu ditampilkan pada beberapa layar atau beberapa sumber harus ditampilkan secara bersamaan.

10. Monitoring Infrastruktur dan Operasional

Fasilitas seperti utility monitoring, transportasi, manufaktur, dan infrastruktur lainnya dapat menggunakan video wall untuk menampilkan berbagai dashboard, workstation, kamera, serta sistem monitoring. VW3620 memungkinkan banyak sumber tersebut dikombinasikan dalam satu visualisasi terpusat.

11. Mission-Critical Video Wall dengan Redundancy

Untuk instalasi yang tidak boleh mudah kehilangan tampilan, VW3620 dapat dikonfigurasi dengan unit backup. Backup Mode memungkinkan konfigurasi sistem direplikasi secara real-time dan unit cadangan mengambil alih ketika unit utama mengalami gangguan. Hal ini sangat relevan untuk command center, security operation center, dan control room yang membutuhkan kontinuitas tampilan.

12. Video Wall dengan Banyak Sumber 4K

Untuk proyek yang menggunakan sumber video beresolusi tinggi, VW3620 mendukung pemrosesan True 4K hingga 60Hz 4:4:4. Hal ini memungkinkan sumber 4K digunakan pada aplikasi yang membutuhkan detail visual tinggi, seperti monitoring, broadcasting, engineering visualization, dan professional AV.

13. Sistem Video Wall yang Membutuhkan Skalabilitas

VW3620 cocok untuk proyek yang kemungkinan akan berkembang di masa depan. Arsitektur modular memungkinkan input dan output ditambahkan melalui board yang sesuai, sehingga konfigurasi processor dapat mengikuti perkembangan kebutuhan sistem.

Peralihan Mulus, Kualitas Visual 4K60 4:4:4 yang Unggul, serta Skalabilitas Modular 36-Input/20-Output

ATEN VW3620 adalah prosesor video wall berbasis perangkat keras berkinerja tinggi dengan standar True 4K. Perangkat ini unggul dalam kemampuannya menyajikan sumber HDMI hingga resolusi 4K60 4:4:4 secara mulus, menjamin tampilan video real-time yang lancar dan kualitas gambar sempurna tanpa jeda maupun kehilangan frame. Dirancang dengan arsitektur modular untuk skalabilitas luar biasa dalam rangka 7U yang ringkas, ATEN VW3620 dilengkapi dengan 7 slot input, 5 slot output, dan 2 slot papan fungsi, yang mampu mengakomodasi hingga 36 sumber input dan 20 terminal tampilan. Fleksibilitasnya yang tinggi juga menjadikannya pilihan ideal untuk integrasi mulus dengan video wall LED, memberikan presisi piksel-demi-piksel untuk aplikasi yang sangat krusial.

Efisiensi Multi-tampilan dan Pemotongan Gambar Presisi (Pixel-Perfect)

VW3620 mengoptimalkan penggunaan ruang layar dan meningkatkan produktivitas dengan memfasilitasi pengelolaan jendela yang mudah melalui konfigurasi overlapping (tumpang tindih), picture-by-picture (berdampingan), dan picture-in-picture (gambar di dalam gambar). Hingga empat jendela 4K dapat ditampilkan secara tumpang tindih, dan hingga 16 aliran konten dapat ditampilkan secara bersamaan (multi-view) pada setiap layar untuk menghasilkan visualisasi informasi yang akurat di berbagai layar, lengkap dengan fitur kompensasi bezel. Selain itu, konten video dapat dipotong dengan presisi piksel sesuai keinginan untuk menonjolkan detail tertentu, sehingga menciptakan pengalaman menonton yang lebih menarik.

Video Wall Memukau dengan Kanvas Independen dan Latar Belakang yang Dapat Disesuaikan

Dengan kemampuan mengalokasikan hingga 4 kanvas terpisah dalam satu video wall, VW3620 memudahkan pengelolaan dan penayangan konten video sesuai kebutuhan spesifik. Setiap kanvas dapat disesuaikan untuk menghasilkan presentasi dinamis yang dirancang khusus, dengan dukungan beragam sumber, resolusi, dan tata letak. Selain itu, video wall independen yang menampilkan visual unik dapat dibuat menggunakan gambar latar belakang dengan berbagai skala, hingga resolusi True 4K.

Hadirkan Kejernihan Luar Biasa dengan Dukungan True 4K yang Hidup

Tampilan 8K yang mulus mendukung hingga empat sumber 4K60 secara bersamaan untuk pengalaman visual yang imersif, menghadirkan kejernihan visual tak tertandingi dalam penyajian konten guna meningkatkan analisis data, pengambilan keputusan, dan produktivitas.

Kemampuan Scaler dan FrameSync Berbasis FPGA untuk Pemutaran yang Mulus

Demi kualitas gambar yang prima, scaler berkinerja tinggi yang terintegrasi—didukung oleh teknologi FPGA ATEN—menghasilkan penskalaan sempurna dari beragam sumber input ke resolusi output apa pun pada berbagai layar, sehingga menjamin penyampaian konten yang lancar, bebas jeda, dan tanpa penurunan kualitas. Selain itu, teknologi FrameSync ATEN memastikan output yang tersinkronisasi untuk pemutaran yang mulus dan bebas distorsi visual (seperti *tearing*), bahkan untuk konten berkecepatan tinggi.

Memaksimalkan Waktu Aktif Sistem melalui Manajemen Lokasi Lokal yang Efisien

Nikmati pengelolaan yang efisien dan pemantauan real-time terhadap sumber daya lokal yang krusial untuk menjaga kinerja serta keandalan yang optimal; hal ini menjamin deteksi dini atas potensi masalah dan memungkinkan respons cepat guna meminimalkan waktu henti (downtime).

Kendali Instan dan Menyeluruh dalam Genggaman Anda

Pengelolaan *video wall* menjadi mudah dan praktis berkat antarmuka grafis (GUI) berbasis web yang ramah pengguna, memungkinkan pemantauan jarak jauh secara *real-time* dan intuitif serta kendali penuh atas lingkungan visual Anda. *Video wall* ini dapat mendukung berbagai kebutuhan dengan fitur logo yang dapat disesuaikan, teks berjalan (*scrolling text*), dan memo mengambang untuk memberikan konteks serta informasi tambahan; semuanya dapat dipratinjau dengan mudah pada jendela tertentu guna memastikan kejelasan dan mendukung pengambilan keputusan yang lebih baik.

Integrasi Sistem yang Mulus dan Kesadaran Situasional yang Lebih Baik

Selain kemampuan visualisasi dan kontrolnya yang luar biasa, VW3620 terintegrasi secara mulus dengan sistem kontrol ATEN maupun pihak ketiga melalui API RS-232, Telnet, dan Restlink, sehingga menjamin kompatibilitas dengan infrastruktur Anda saat ini demi alur kerja yang terpadu. Terlebih lagi, VW3620 meningkatkan kesadaran situasional dengan memperbesar tampilan peringatan insiden kritis secara otomatis, yang mendukung manajemen krisis yang lebih efektif.

Aplikasi

Di luar keunggulan teknisnya, VW3620 sangat andal untuk berbagai macam aplikasi. Mulai dari ruang kendali, pusat simulasi komando, pusat transportasi, dan ruang rapat arahan perusahaan, hingga studio penyiaran, auditorium, museum, dan pameran; desain VW3620 yang kecerahannya mempermudah analisis data yang kompleks, memperlancar proses pengambilan keputusan, serta mendukung kolaborasi dengan mudah.

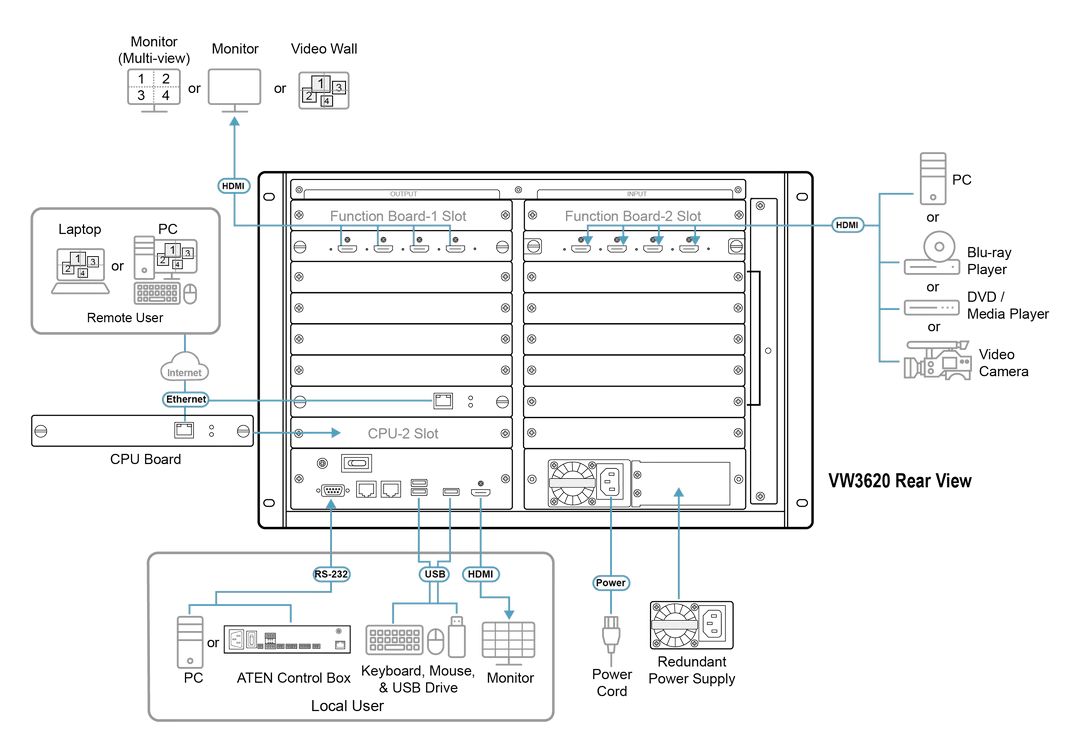

Purpose-built to meet the increasingly stringent system performance requirements in mission-critical applications, the VW3620 is a 7U, modular True 4K video wall processor with 7 input slots, 5 output slots, and 2 function board slots, which also work as input board slots, to support up to 36 input sources and 20 display terminals while being able to handle True 4K sources* without delay. Advanced 4K@60 4:4:4 scaling technology plus the signal processing capability allow the VW3620 to deliver astonishing, accurate True 4K imagery.

The VW3620 is cascadable for backup / expansion purpose. The Backup Mode enables the replication of all the system settings and configurations across two VW3620s in real-time, so when the primary unit encounters a failure or becomes unresponsive, the backup unit automatically takes control of the video wall output with no manual intervention, ensuring uninterrupted display performance and minimizing downtime in mission-critical environments. As for the Expansion Mode, up to three VW3620s can be daisy-chained together to run as a unified system to drive a larger video wall of up to 60 displays while allowing for centralized control by the primary unit, synchronized video output clocking across all units, and consistent, frame-accurate playback without tearing or drift. In addition, the hot-standby CPU control board and dual hot-swappable power modules add an extra level of reliability. With input / output cards and cooling fan module also coming hot-swappable, the VW3620 guarantees 24/7 operation and easy maintenance in scenarios where system malfunction or shutdown is unacceptable.

Thanks to ATEN’s cutting-edge windowing technology, the VW3620 supports multiple video walls with varying resolutions. Nearly restriction-free window placement functionality allows source cropping, overlap, and more, displaying a tailored view of every piece of crucial information. Organization logos, color schemes, calendar, clock, and scrolling text can be added to the video walls to widely broaden applications. Moreover, the VW3620 can be configured and controlled via various methods to overcome geographical limitations, from RS‑232, Ethernet, the front panel buttons, web GUI to RESTful API. Integration with ATEN Control System and the 3rd party devices is allowed through its RS-232 and Ethernet interfaces as well as the support for RESTful APIs.

The VW3620’s unrivalled video wall processing power, configurability and reliability have made it suitable for a range of mission-critical video wall applications, including command centers, control rooms, public security organizations, governments, or other large-scale digital signage scenarios such as exhibitions, broadcasting, and education organizations.

Note: By enabling the 4K@60 mode, you are able to play the video at 4K resolution (3840 x 2160) and 60 fps (frames per second) from port A and port C of the selected input card (VW784), which supports up to four 4K@30Hz inputs or two 4K@60Hz inputs.

• Processes up to 36 input sources and manages up to 20 displays in any sizes at varying resolutions from a single 7U chassis

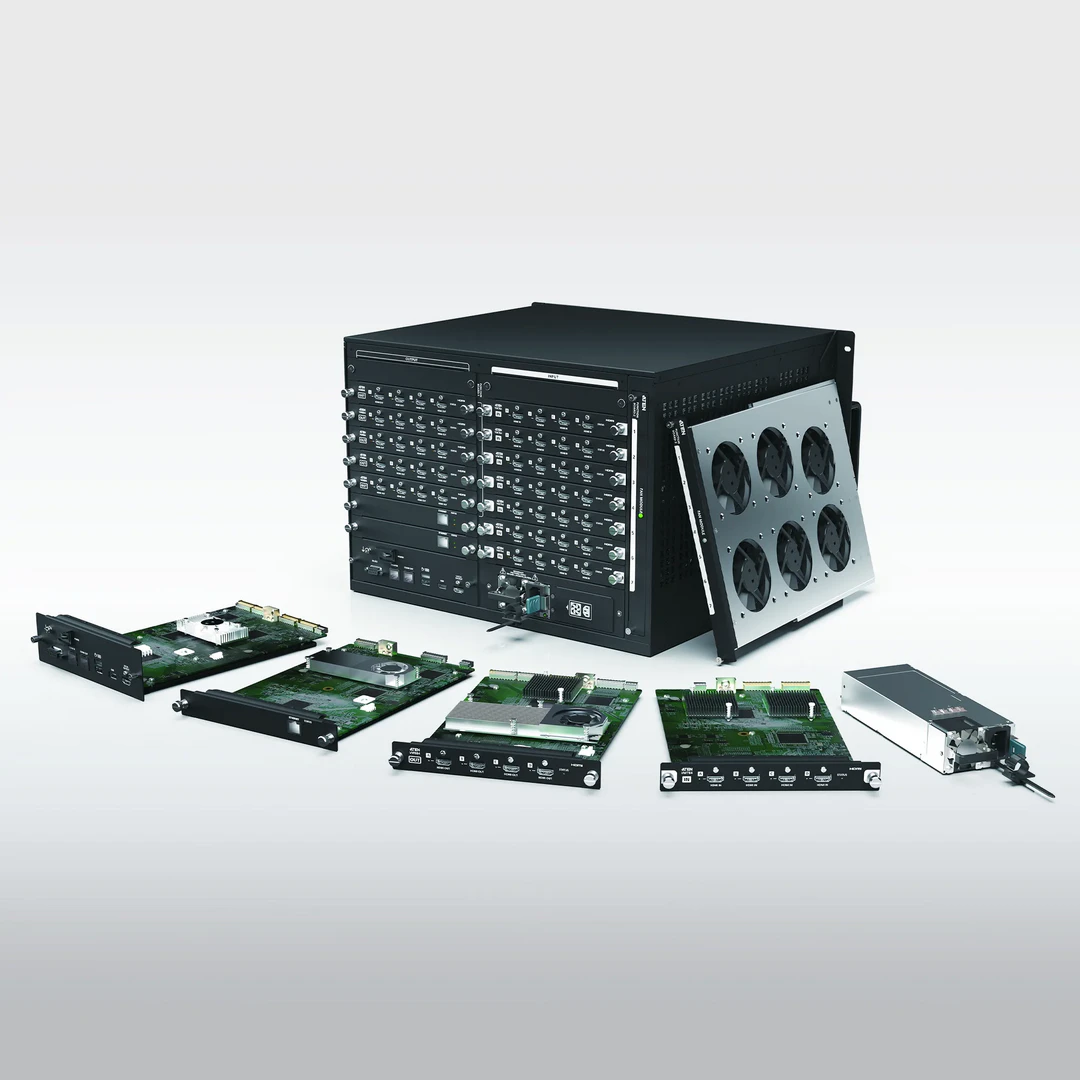

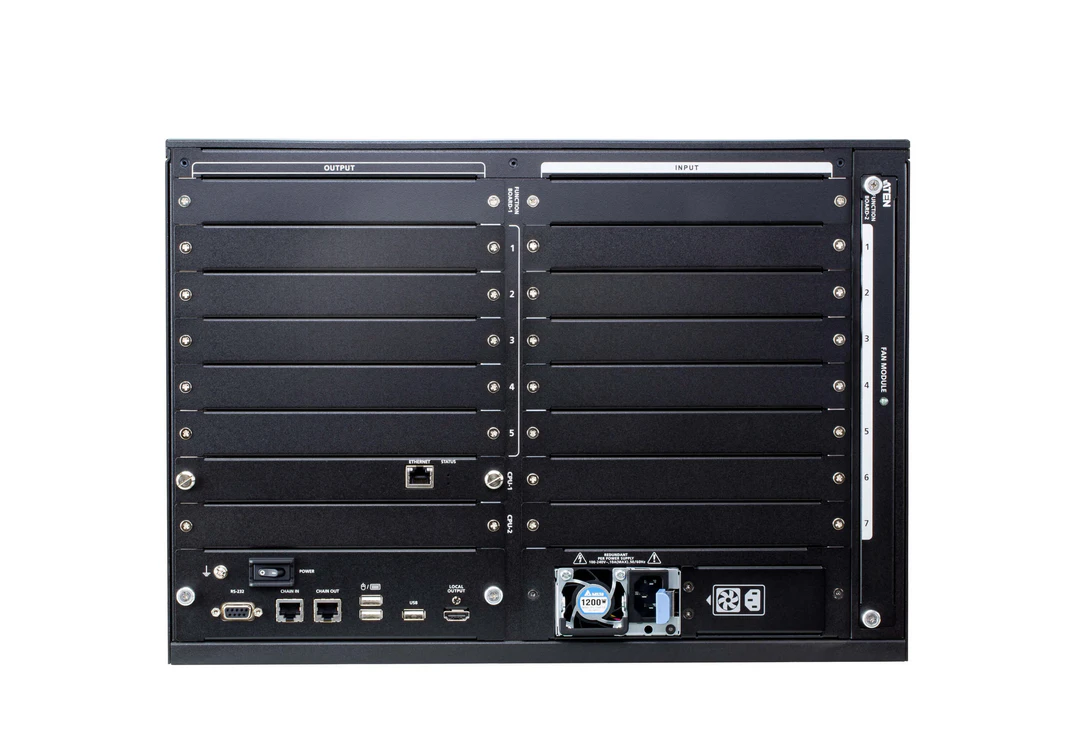

• Modular construction with 7 input slots, 5 output slots, and 2 function board slots, which also work as input board slots, to meet various expansion needs
• FPGA hardware architecture – handles True 4K input sources, supports near-zero-second seamless source switching, and transmits high quality video streams without delay
• True 4K@60 scalability with 4:4:4 signal processing – supports custom resolutions and enables upscaling of video signals for crystal clear, accurate imagery regardless of the display size or type from LED, LCD, DLP, to other large screens
• Backup Mode enabled with two VW3620s daisy-chained together – the secondary unit continuously mirrors all system settings and configurations from the primary one in real time and takes control automatically when any primary unit malfunctions occurs for uninterrupted display performance
• Expansion Mode enabled with up to three VW3620s daisy-chained together – supports up to 60 display outputs for larger video wall installation with centralized control being conducted by the primary unit while ensuring synchronized video output clocks across all units and consistent, frame-accurate playback without tearing
• Reliable 24/7 operation with hot-swappable, redundant CPU control board and dual power modules, and hotswappable input / output cards and cooling fan module
• HDMI (Deep Color, True 4K); HDCP 2.2 compliant
• Powerful windowing technology for nearly restriction-free content placement – outputs signals in real-time in customizable layouts, such as PiP, PbP, source cropping, overlapping, and spreading across multiple screens, and in any sizes based on the correct aspect ratio
• Supports Multiview – content source monitoring in 2x2 or 4x4 layouts from a single display
• Customizable elements to enhance organization identity and video wall presentation including logos, color schemes, calendar, clock, and scrolling text
• Direct control via RS-232 / Ethernet connection and the front panel buttons
• Remote control via intuitive Web GUI to preview input signals in real-time and control outputs including content placement and management of up to 4 canvases
• Local HDMI output – monitoring of video input signals and video wall layouts via Single / Array mode at up to 1080p in real-time from one display
• Integration with ATEN Control System and the 3rd party devices via RS‑232 / Ethernet / RESTful API
• Built-in USB Type-A ports – video wall background image change and firmware upgrade
• Supports FrameSync – avoids image tearing by synchronizing the scaler output frame rate to the input signal frame rate
• EDID Expert™ – selects optimum EDID settings for smooth power-up, high-quality display and use of the best video resolution across different screens
• Supports SSH to strengthen data and information protection
• Perfect for mission-critical video wall applications, including command centers, control rooms, public security organizations, governments, or other large-scale digital signage scenarios

Board Input	7 x Slot, up to 32 4K inputs
Board Output	5 x Slot, up to 20 4K outputs
Function	2 x Slots for Function Board, can also used as Input Slot
Video Input
Interfaces	Depends on which I/O board is inserted
Video Output
Interfaces	Local Output: 1x HDMI Type A Female (Black)
Control
RS-232	Connector: 1 x DB-9 Female (Black) Serial Control Pin Configurations: Pin2 = Tx, Pin 3=Rx, Pin 5= Gnd Baud Rate and Protocol: Baud Rate:19200, Data Bits:8, Stop Bits:1, Parity: No, Flow Control: No
Ethernet	Connector: 1 x RJ-45 Female
USB	3 x Keyboard (TBD) / Mouse(TBD) /FW upgrade & Storage
EDID Settings	EDID Mode: Default / Port1 / Remix / Customized (EDID Wizard support)
Communication
Daisy Chain Ports	RJ45 x2
Connectors
Power	1 x 3-Prong AC Socket
Power (Optional)	Redundancy, Optional Hot Swap PSU
Power
Maximum Input Power Rating	100-240 VAC; 50-60Hz; 10A
Power Consumption	AC110V:1200W:2720BTU/h AC220V:1200W:2636BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Environmental
Operating Temperature	0 - 40°C
Storage Temperature	-20 - 60°C
Humidity	0 - 80% RH, Non-Condensing
Physical Properties
Housing	Metal
Dimensions (L x W x H)	48.20 x 45.80 x 30.98 cm (18.98 x 18.03 x 12.2 in.)
Weight	16.21 kg ( 35.7 lb )
Rack Height (U Spaces)	7U
Carton Lot	1 pc
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
