ATEN PE5108 15A/10A 8-Outlet 1U Metered eco PDU

Pengukuran dan pemantauan daya tingkat bank (bank-level)
Pemantauan lingkungan: mendukung sensor suhu eksternal atau sensor suhu & kelembapan untuk memantau suhu dan kelembapan rak
Pengukuran arus, tegangan, daya, disipasi daya, suhu, serta kelembapan, dan pengaturan ambang batas
Mendukung TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP, NTP, DNS, Auto Sense, Ping, Telnet, serta SNMP V1, V2 & V3
Mendukung keamanan akun/kata sandi dua tingkat, filter IP/MAC, SSL 128-bit, RADIUS
Mendukung: eco DC, browser (IE, Firefox, Chrome, Safari)

PRODUCT INTRO

ATEN PE5108 adalah 8-Outlet 1U Metered eco PDU yang dirancang untuk membantu mengelola dan memantau penggunaan daya pada server rack, network rack, dan infrastruktur IT. Berbeda dari Basic PDU yang hanya berfungsi sebagai pembagi daya, PE5108 menyediakan real-time power measurement pada level PDU, sehingga administrator dapat memperoleh informasi mengenai penggunaan listrik perangkat yang terhubung.

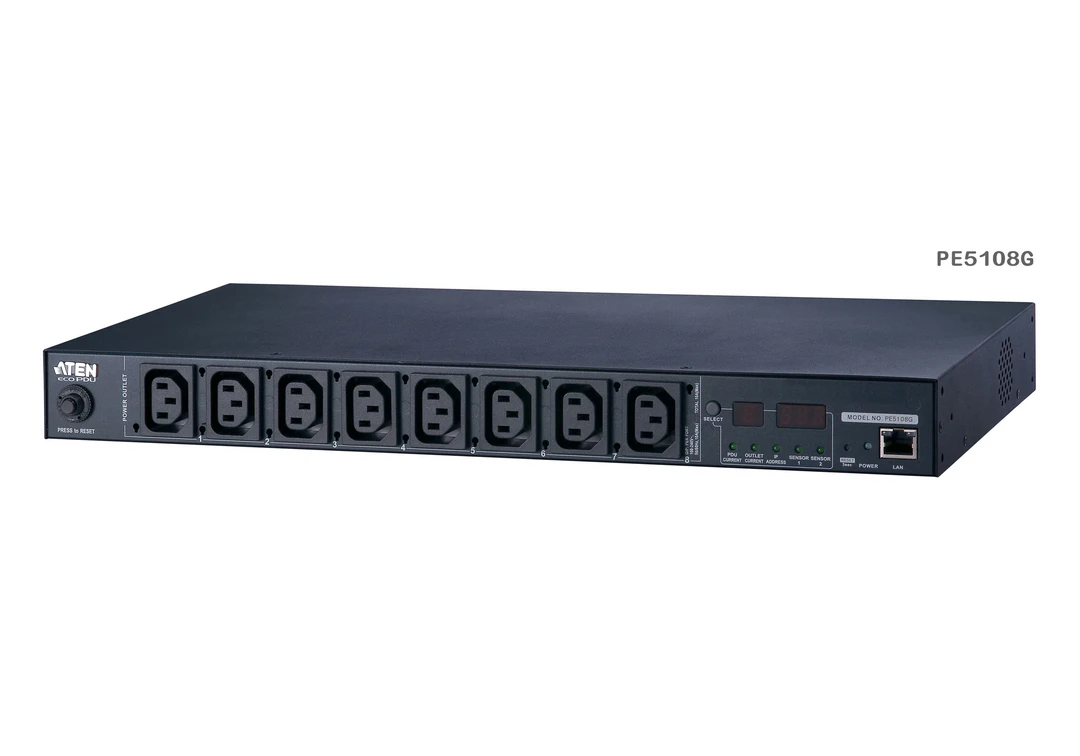

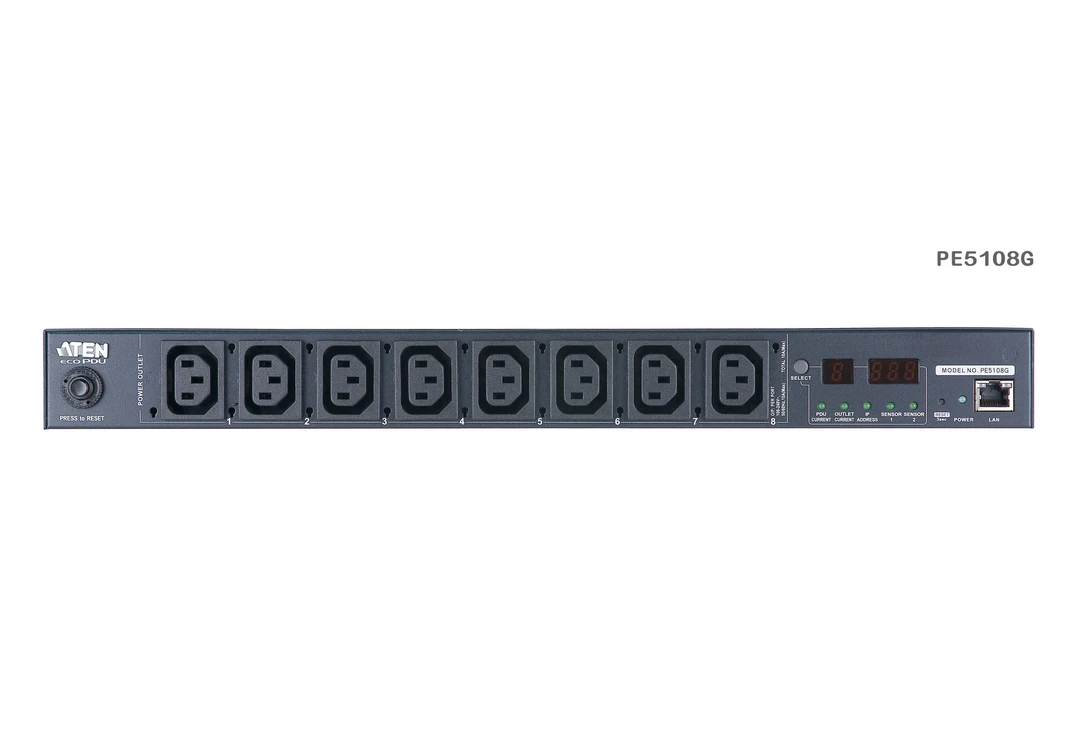

PE5108 menyediakan 8 outlet AC dalam desain 1U rack mount dan tersedia dalam beberapa konfigurasi input dan outlet. Varian PE5108A menggunakan 8× NEMA 5-15R, sedangkan PE5108B dan PE5108G menggunakan 8× IEC C13. Kapasitas listrik berbeda menurut varian, sehingga pemilihan model perlu disesuaikan dengan standar power dan kebutuhan instalasi rack.

Salah satu fitur utama PE5108 adalah metering pada level bank/PDU yang dapat memantau Current, Voltage, VA, Power Factor (PF), dan kWh. Dengan informasi tersebut, administrator dapat mengetahui kondisi dan konsumsi daya rack secara lebih terukur, sehingga membantu dalam pemantauan beban dan pengelolaan penggunaan energi.

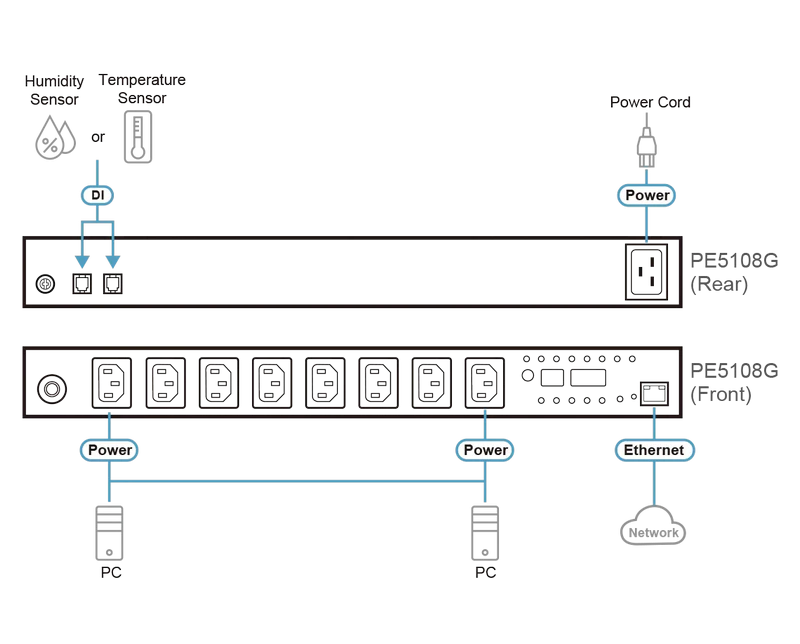

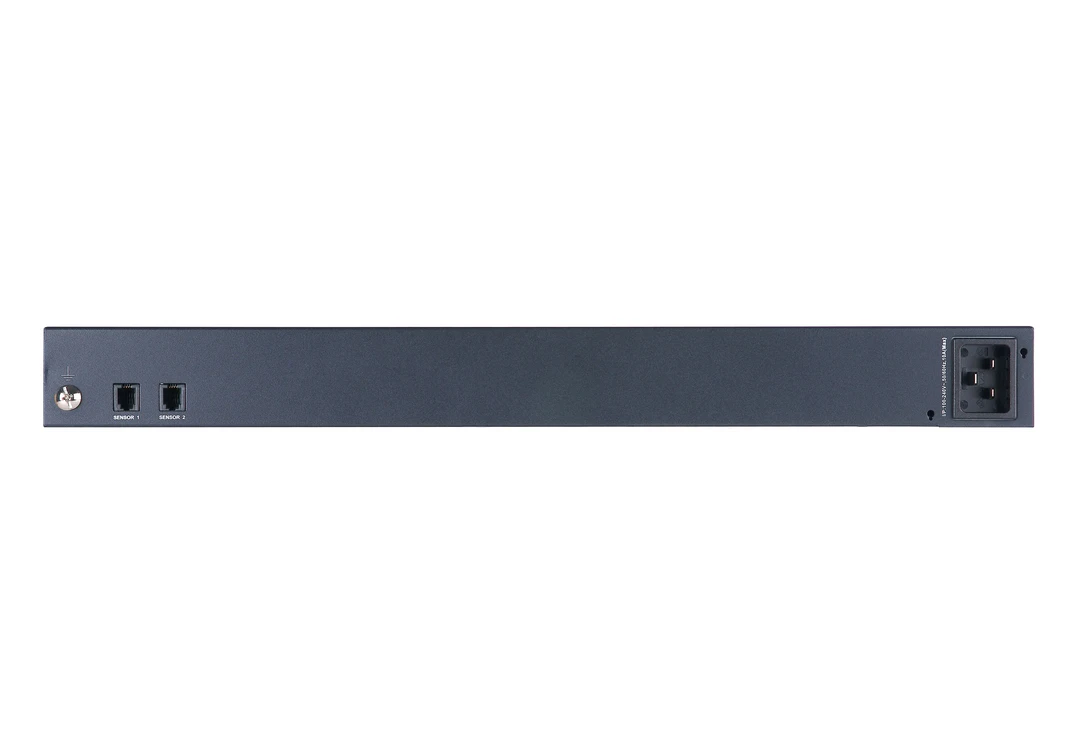

PE5108 juga menyediakan 2 environmental sensor ports untuk menghubungkan sensor lingkungan yang kompatibel. Fitur ini dapat digunakan untuk membantu memantau kondisi lingkungan di sekitar rack, seperti temperatur dan kelembapan, sehingga monitoring tidak hanya berfokus pada konsumsi listrik tetapi juga kondisi operasional ruang IT.

Untuk pengelolaan terpusat, eco PDU ATEN mendukung monitoring melalui jaringan dan dapat diintegrasikan dengan software management yang sesuai. PE5108 sendiri merupakan metered PDU tanpa individual outlet switching, sehingga fungsi utamanya adalah distribusi daya dan monitoring, bukan menyalakan atau mematikan masing-masing outlet dari jarak jauh.

APLIKASI / USE CASE

1. Server Rack

PE5108 cocok digunakan pada server rack yang membutuhkan lebih dari sekadar distribusi listrik. Selain menyediakan 8 outlet, metering memungkinkan administrator melihat penggunaan daya rack secara lebih terukur dan memantau perubahan beban ketika perangkat server ditambahkan atau dikonfigurasi ulang.

2. Network Rack

Switch, router, firewall, controller, dan perangkat jaringan lainnya dapat dihubungkan ke PE5108. Informasi voltage, current, VA, PF, dan kWh membantu administrator mendapatkan gambaran mengenai konsumsi daya perangkat jaringan yang berada dalam rack.

3. Small Data Center

Untuk data center dengan rack berukuran kecil atau rack dengan jumlah perangkat terbatas, PE5108 dapat digunakan sebagai bagian dari sistem power monitoring. Data konsumsi listrik dapat membantu tim IT memahami pola penggunaan daya dan melakukan perencanaan kapasitas listrik secara lebih terukur.

4. Server Room

Pada server room, PE5108 dapat dipasang pada rack yang membutuhkan monitoring penggunaan daya tanpa harus menggunakan PDU dengan fungsi outlet switching. Teknisi dapat memperoleh informasi kelistrikan dari PDU sekaligus menghubungkan environmental sensor untuk membantu memantau kondisi ruang sekitar rack.

5. KVM dan Server Management Rack

Rack yang berisi server, KVM switch, console equipment, dan perangkat management lainnya dapat menggunakan PE5108 sebagai pusat distribusi daya. Monitoring konsumsi listrik dapat membantu administrator mengetahui beban yang digunakan oleh kelompok perangkat tersebut.

6. Storage dan Backup System

Storage appliance, NAS enterprise, backup server, dan perangkat penyimpanan lainnya dapat memiliki konsumsi daya yang perlu dipantau secara berkala. PE5108 dapat memberikan informasi penggunaan listrik pada level PDU sehingga perubahan beban dapat lebih mudah diamati.

7. CCTV dan Security System Rack

Server VMS, NVR, storage, network switch, dan perangkat security lainnya dapat ditempatkan dalam satu rack. PE5108 membantu menyediakan distribusi daya sekaligus memberikan data penggunaan listrik yang dapat digunakan sebagai bagian dari monitoring operasional rack.

8. Telecom dan Network Infrastructure

Perangkat telekomunikasi dan network infrastructure yang ditempatkan dalam rack dapat memanfaatkan PE5108 untuk distribusi daya dan pemantauan konsumsi. Tersedianya pilihan konfigurasi NEMA dan IEC memungkinkan model yang sesuai dipilih berdasarkan standar power yang digunakan pada instalasi.

9. Professional AV Rack

Rack professional AV dapat berisi processor, matrix switcher, controller, network equipment, dan perangkat pendukung lainnya. PE5108 dapat membantu memantau kebutuhan daya sistem tersebut, terutama pada instalasi yang membutuhkan data konsumsi listrik sebagai bagian dari maintenance dan pengelolaan fasilitas.

10. Rack dengan Kebutuhan Energy Monitoring

PE5108 sangat sesuai untuk instalasi yang ingin mengetahui berapa besar listrik yang digunakan oleh satu kelompok perangkat tanpa harus memasang alat ukur listrik terpisah. Parameter seperti current, voltage, VA, PF, dan kWh memberikan informasi yang lebih lengkap dibandingkan PDU basic biasa.

11. Rack dengan Environmental Monitoring

Dengan 2 port untuk environmental sensor, PE5108 dapat digunakan pada instalasi yang ingin menggabungkan pemantauan power dengan kondisi lingkungan rack. Sensor yang kompatibel dapat membantu memantau kondisi seperti temperatur dan kelembapan, sehingga teknisi memiliki informasi tambahan ketika melakukan monitoring infrastruktur IT.

12. Energy Management pada Infrastruktur IT

Data penggunaan daya dari PE5108 dapat membantu tim IT melakukan evaluasi terhadap konsumsi energi rack, membandingkan perubahan beban dari waktu ke waktu, dan mengidentifikasi perangkat atau konfigurasi yang menyebabkan peningkatan penggunaan listrik. Dengan demikian, PDU tidak hanya berfungsi sebagai titik distribusi power tetapi juga menjadi bagian dari strategi energy management infrastruktur IT.

ATEN PE5108 eco PDU adalah unit distribusi daya cerdas yang dilengkapi dengan 8 outlet AC dan tersedia dalam berbagai konfigurasi soket IEC dan NEMA. Dirancang untuk pusat data tingkat perusahaan, perangkat ini menawarkan manajemen daya yang aman, terpusat, dan cerdas—termasuk kemampuan menyalakan, mematikan, dan melakukan *reboot*—untuk peralatan TI seperti server, sistem penyimpanan, *switch* KVM, perangkat jaringan, dan perangkat keras berbasis serial.

Melalui integrasi sensor lingkungan opsional*, perangkat ini menyediakan pemantauan kondisi lingkungan pusat data secara *real-time*, sehingga memungkinkan peningkatan efisiensi energi dan manajemen infrastruktur yang proaktif.

Eco PDU menyediakan kontrol daya jarak jauh dan pemantauan daya secara *real-time*, yang memungkinkan pengguna untuk mengelola dan memantau status daya dari mana saja melalui koneksi TCP/IP.

Eco PDU mendukung perangkat lunak manajemen SNMP v3 pihak ketiga serta perangkat lunak Manajemen Energi eco DC dari ATEN. eco DC menawarkan antarmuka grafis yang ramah pengguna untuk manajemen terpusat atas berbagai perangkat, sehingga memudahkan konfigurasi dan pemantauan peralatan yang terhubung secara *real-time*. Saat dipadukan dengan eco PDU yang dilengkapi sensor, eco DC juga menyajikan analisis dan pelaporan daya yang terperinci—yang dikelompokkan berdasarkan departemen atau lokasi—dengan pengukuran akurat dan *real-time* untuk arus, tegangan, daya, dan konsumsi energi (watt-jam).

Dengan fitur keamanan canggih dan pengoperasian yang mudah, eco PDU menawarkan solusi yang paling praktis, andal, dan hemat biaya untuk mengelola akses daya jarak jauh di berbagai instalasi komputer, sekaligus memastikan alokasi sumber daya listrik yang optimal.

Catatan: Sensor merupakan aksesori opsional. Instalasi yang dilengkapi sensor diperlukan untuk menghasilkan data dan grafik efisiensi energi yang komprehensif. Kepadatan sensor yang lebih tinggi akan meningkatkan akurasi data.

• Connections
◦ Support 10/100Mbit Ethernet Interface
◦ Support TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP, NTP, DNS, Auto Sense, Ping, Telnet, and SNMP V1,V2&V3
◦ Support 2-level account/password security, IP/MAC filter, 128 bit SSL, RADIUS
◦ Support : eco DC, Browser (IE, Firefox, Chrome, Safari)

• Metering
◦ Bank level power metering and monitoring
◦ Environment Monitoring : support external temperature/temperature & humidity sensors for rack temperature and humidity monitoring
◦ Current, voltage, power, power dissipation, temperature, and humidity metering and threshold level setting

• Features available only on firmware-upgraded models with -ATB part number
◦ Supports SMTPS, IPv6, Modbus (Over TCP/IP), Auto Ping, TLS1.2, SSH
◦ Supports IEEE 802.1X
◦ Authentication: LDAP, TACACS+
◦ UI – heartbeat,schedule control, mail control, and setting rule

Function	PE5108A	PE5108B	PE5108G
Electrical
Nominal Input Voltage	100 – 120 VAC	100 – 240 VAC	100 – 240 VAC
Maximum Input Current	15A Max; 12A(UL de-rated)	15A Max; 12A(UL de-rated)	10A Max
Input Frequency	50-60 Hz	50-60 Hz	50-60 Hz
Input Connection	NEMA 5-15P	NEMA 6-15P	IEC 60320 C14
Input Power	1800 VA(Max); 1440 VA(UL de-rated)	3120 VA(Max); 2496 VA(UL de-rated)	2300 VA(Max)
Outlet Type	Total: 8 x NEMA 5-15R	Total: 8 x IEC320 C13	Total: 8 x IEC320 C13
Nominal Output Voltage	100 – 120 VAC	100 – 240 VAC	100 – 240 VAC
Maximum Output Current (Outlet)	NEMA 5-15R: 15A(Max); 12A(UL de-rated)	C13 : 15A(Max); 12A(UL de-rated)	C13 : 10A(Max)
Maximum Output Current (Bank)	15A(Max); 12A(UL de-rated)	15A(Max); 12A(UL de-rated)	10A(Max)
Maximum Output Current (Total)	15A(Max); 12A(UL de-rated)	15A(Max); 12A(UL de-rated)	10A(Max)
Breakers	1 x 16A Non-Fuse Breaker	1 x 16A Non-Fuse Breaker	1 x 10A Non-Fuse Breaker
Metering	Bank level Current, Voltage, VA , PF and KWh Monitoring	Bank level Current, Voltage, VA , PF and KWh Monitoring	Bank level Current, Voltage, VA , PF and KWh Monitoring
Outlet Switching	None	None	None
Environment Sensor Ports	2	2	2
Metering Accuracy	Voltage Range: 100VAC ~ 250VAC +/-1% Power Range: 100W ~ Maximum Capacity +/- 2% Current Range: 0.1A~1A +/- 0.1A, 1A~20A +/-1%	Voltage Range: 100VAC ~ 250VAC +/-1% Power Range: 100W ~ Maximum Capacity +/- 2% Current Range: 0.1A~1A +/- 0.1A, 1A~20A +/-1%	Voltage Range: 100VAC ~ 250VAC +/-1% Power Range: 100W ~ Maximum Capacity +/- 2% Current Range: 0.1A~1A +/- 0.1A, 1A~20A +/-1%
Physical Properties
Dimensions (L x W x H)	43.24 x 4.40 x 21.93 cm	43.24 x 4.40 x 21.93 cm	43.24 x 4.40 x 21.93 cm
Weight	2.77 kg	2.82 kg	2.82 kg
Power Cord Length	3 m	3 m	3 m
Environmental
Temperature (Operating / Storage)	0 – 50°C / -20 – 60°C	0 – 50°C / -20 – 60°C	0 – 50°C / -20 – 60°C
Humidity (Operating & Storage)	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing	0 – 80% RH, Non-Condensing
Compliance
EMC Verification	FCC, Others by Request	FCC, Others by Request	CE, Others by Request
Safety Verification	UL, Others by Request	UL, Others by Request	CE-LVD, Others by Request
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
