ATEN VE883A True 4K HDMI Optical Extender
- Mentransmisikan sinyal video HDMI, audio, IR, kontrol RS-232, dan Ethernet melalui kabel serat optik dupleks hingga jarak 10 km
- Transmisi tanpa kehilangan kualitas (lossless) untuk sinyal beresolusi hingga 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)
- Teknologi eksklusif FarSmooth dari ATEN – mencegah lag dan freezing dengan menyelaraskan laju keluaran (output rate) dengan laju masukan (input rate), serta memastikan tampilan video 4K@60Hz tetap stabil, mulus, dan identik dengan sumbernya melalui bandwidth 10 Gbps
- Mendukung sinyal USB 2.0 transparan untuk memperluas konektivitas dengan perangkat periferal USB pada kecepatan transfer maksimum 25 MB/detik
- Dilengkapi enkripsi AES-128 untuk streaming AV
PRODUCT INTRO

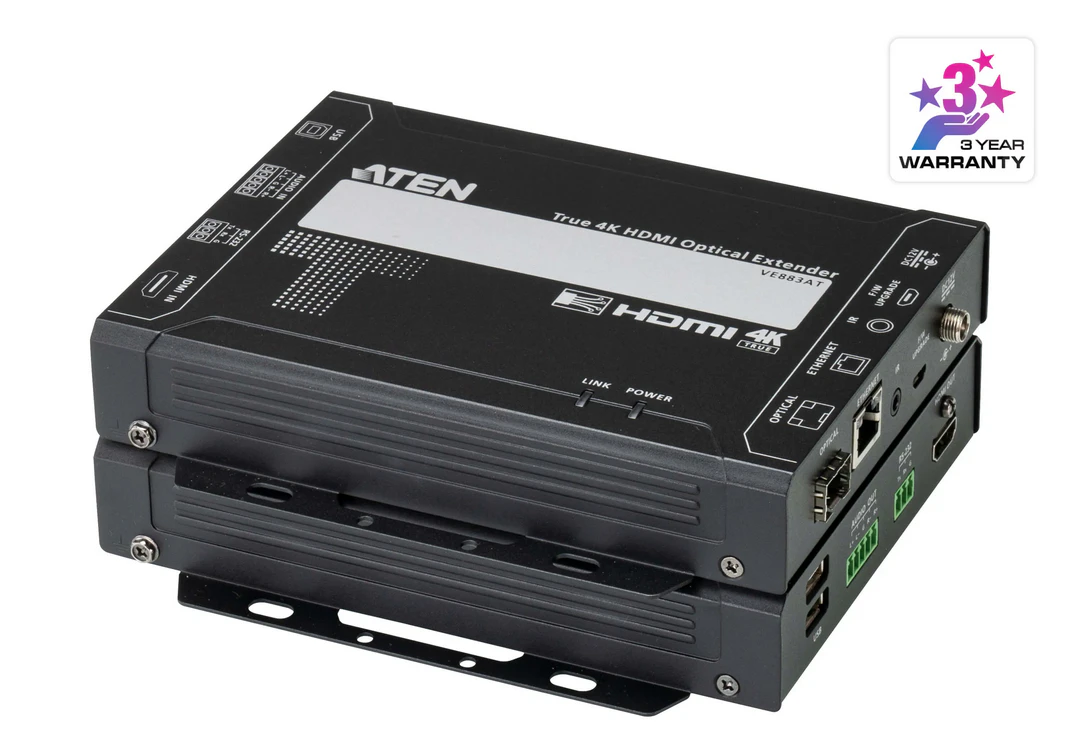

ATEN VE883A adalah True 4K HDMI Optical Extender yang dirancang untuk memperpanjang sinyal video, audio, USB, IR, RS-232, dan Gigabit Ethernet melalui satu kabel fiber optic duplex. Solusi ini terdiri dari unit transmitter VE883AT dan receiver VE883AR, sehingga sumber HDMI dapat ditempatkan jauh dari display tanpa harus menggunakan kabel HDMI yang panjang dan kompleks.
VE883A mendukung resolusi hingga 4096 × 2160 / 3840 × 2160 @ 60 Hz dengan 4:4:4, dengan pilihan jarak transmisi hingga 300 meter menggunakan multimode fiber pada VE883AK1 atau hingga 10 km menggunakan single-mode fiber pada VE883AK2. Penggunaan fiber optic juga memberikan isolasi elektris dan ketahanan terhadap gangguan RFI/EMI, sehingga sangat sesuai untuk lingkungan dengan kebutuhan transmisi jarak jauh dan stabilitas sinyal.
Selain video HDMI, VE883A membawa beberapa jenis sinyal pendukung melalui koneksi fiber yang sama. Sistem ini mendukung USB 2.0, analog audio, IR, RS-232, dan Gigabit Ethernet, sehingga instalasi tidak hanya memperpanjang tampilan tetapi juga dapat mempertahankan fungsi kontrol dan konektivitas perangkat pada lokasi remote. USB pada receiver menyediakan dua port USB Type-A untuk koneksi peripheral.
ATEN juga membekali VE883A dengan FarSmooth technology, yang dirancang untuk menjaga kestabilan aliran video dengan menyesuaikan output terhadap input. Fitur ini membantu mengurangi masalah seperti lagging dan freezing yang dapat muncul pada aplikasi transmisi video jarak jauh.
VE883A tersedia dalam dua konfigurasi fiber. VE883AK1 menggunakan multimode fiber OM3 dengan konektor LC duplex untuk jarak hingga 300 meter, sedangkan VE883AK2 menggunakan single-mode fiber dengan konektor LC duplex untuk jarak hingga 10 km.
Dengan karakter tersebut, VE883A sangat cocok untuk instalasi yang membutuhkan True 4K HDMI dengan jarak jauh, terutama ketika sumber dan display berada di ruangan, gedung, atau area yang berbeda dan penggunaan kabel tembaga panjang kurang ideal.
APLIKASI / USE CASE
1. Control Room
VE883A dapat digunakan untuk menghubungkan workstation operator atau server sumber video dengan display yang berada jauh di ruang kontrol. Sinyal HDMI dapat dikirim melalui fiber hingga ratusan meter atau beberapa kilometer, tergantung konfigurasi fiber yang digunakan.
Selain video, koneksi USB, RS-232, IR, dan Ethernet memungkinkan perangkat remote tetap terhubung dengan sistem kontrol tanpa membutuhkan banyak jalur kabel terpisah.
2. Security Operation Center dan CCTV Monitoring
Pada security operation center, sumber gambar dapat berasal dari workstation monitoring, server video, atau sistem surveillance yang berada di ruang server, sementara display video wall atau monitor berada di ruang operator.
VE883A memungkinkan koneksi tersebut menggunakan fiber optic sehingga jarak antara perangkat sumber dan display tidak menjadi kendala besar. Untuk instalasi yang membutuhkan isolasi elektris dan ketahanan terhadap interferensi, penggunaan fiber juga memberikan keuntungan dibandingkan kabel tembaga.
3. NOC / Network Operation Center
Dalam NOC, workstation monitoring, server, dan perangkat jaringan sering ditempatkan di area berbeda dengan layar monitoring utama.
VE883A dapat memperpanjang tampilan HDMI dari workstation atau server menuju monitor besar tanpa memindahkan sumber video. Dukungan Gigabit Ethernet juga memungkinkan konektivitas jaringan tetap tersedia pada sisi remote.
4. Server Room ke Ruang Operator
VE883A sangat sesuai ketika komputer atau server sumber harus ditempatkan di server room, tetapi monitor berada di ruang operator yang terpisah.
Dengan menggunakan fiber optic, sumber HDMI dapat berada jauh dari monitor tanpa harus menarik kabel HDMI panjang. Hal ini juga membantu menjaga perangkat sumber tetap berada di area yang lebih terkontrol, sementara operator bekerja dari lokasi yang lebih nyaman.
5. Rumah Sakit dan Medical Display
Pada fasilitas kesehatan, perangkat sumber dan display dapat berada di ruangan berbeda dan membutuhkan jarak transmisi yang cukup jauh.
Fiber optic memberikan keuntungan berupa electrical isolation dan ketahanan terhadap RFI/EMI, sehingga VE883A dapat dipertimbangkan untuk aplikasi seperti ruang monitoring, medical imaging display, ruang kontrol, atau fasilitas kesehatan lainnya yang membutuhkan distribusi video jarak jauh. ATEN sendiri menyebut rumah sakit sebagai salah satu lingkungan penggunaan VE883A.
6. Pabrik dan Industrial Facility
Lingkungan industri sering memiliki jarak cukup jauh antara ruang kontrol dan area produksi, sekaligus memiliki potensi gangguan elektromagnetik dari mesin dan perangkat listrik.
VE883A dapat mengirimkan sinyal True 4K HDMI melalui fiber optic sehingga sumber video dan display dapat ditempatkan pada lokasi berbeda. Sifat fiber yang electrically isolated juga membantu mengurangi pengaruh gangguan elektromagnetik pada jalur transmisi.
7. Digital Signage Jarak Jauh
VE883A dapat digunakan untuk instalasi digital signage ketika media player atau sumber konten berada jauh dari display.
Untuk lokasi dengan jarak hingga ratusan meter, konfigurasi multimode dapat digunakan, sedangkan kebutuhan transmisi antar-area atau antar-gedung yang lebih jauh dapat menggunakan konfigurasi single-mode hingga 10 km.
8. Large Venue dan Auditorium
Pada auditorium, convention center, exhibition hall, atau venue besar, perangkat sumber sering berada di control booth sedangkan display atau projector berada cukup jauh dari lokasi tersebut.
VE883A memungkinkan sinyal HDMI True 4K dikirim melalui fiber optic sehingga instalasi dapat dibuat lebih rapi tanpa menggunakan kabel HDMI tembaga dengan panjang ekstrem.
Dukungan IR dan RS-232 juga dapat dimanfaatkan untuk kebutuhan kontrol perangkat pada sisi remote.
9. Video Wall dan Multi-Display System
VE883A dapat menjadi bagian dari sistem video wall ketika processor, matrix switcher, atau sumber video berada jauh dari panel display.
Sinyal HDMI dapat diperpanjang melalui fiber menuju lokasi display, sementara kontrol tambahan seperti RS-232 dan IR tetap dapat diteruskan. VE883A juga kompatibel dengan ATEN VM7584 dan VM8584 Optical Input/Output Board pada modular matrix switch ATEN untuk membangun solusi distribusi video berbasis fiber yang lebih luas.
10. Broadcast dan Media Production
Dalam fasilitas broadcasting atau produksi media, sumber video dapat berada di ruang produksi, control room, atau equipment room sementara monitor referensi dan perangkat display berada di lokasi lain.
VE883A dapat membantu memperpanjang koneksi HDMI beresolusi tinggi melalui fiber, sehingga jarak antarperangkat dapat dibuat lebih fleksibel tanpa harus menempatkan semua perangkat pada ruangan yang sama.
11. Campus dan Antar-Ruang
Pada gedung perkantoran, kampus, fasilitas pendidikan, atau kompleks bangunan, sumber presentasi dapat berada jauh dari display utama.
Konfigurasi single-mode VE883AK2 dengan jarak hingga 10 km memungkinkan VE883A digunakan untuk kebutuhan transmisi antar-area yang sangat jauh, selama infrastruktur fiber yang digunakan sesuai dengan spesifikasi perangkat.
12. Ruang Presentasi dan Training Center
VE883A dapat digunakan untuk menghubungkan komputer presenter dengan projector atau display yang berada jauh di depan ruangan.
Selain HDMI, USB 2.0 dapat digunakan untuk peripheral tertentu, sedangkan IR dan RS-232 memungkinkan perangkat pada sisi remote tetap dapat dikontrol dari sistem yang terhubung.
13. Instalasi dengan Kebutuhan Isolasi Elektris
Pada beberapa proyek, selain jarak transmisi, faktor isolasi antara perangkat sumber dan display menjadi pertimbangan penting.
Fiber optic tidak menghantarkan listrik seperti kabel tembaga, sehingga VE883A dapat membantu memisahkan perangkat secara elektris sekaligus menyediakan jalur transmisi video dan data jarak jauh. Karakter ini menjadi salah satu alasan ATEN menempatkan VE883A untuk aplikasi seperti control room, pabrik, dan rumah sakit.
Selling Point Utama
ATEN VE883A merupakan solusi True 4K HDMI extension melalui fiber optic untuk instalasi yang membutuhkan jarak transmisi jauh sekaligus mempertahankan berbagai fungsi pendukung. Dengan dukungan hingga 4K@60Hz 4:4:4, transmisi hingga 300 meter melalui multimode fiber atau 10 km melalui single-mode fiber, serta integrasi USB 2.0, Gigabit Ethernet, RS-232, IR, dan audio, VE883A dapat digunakan sebagai penghubung antara sumber video dan display pada control room, NOC, security center, pabrik, rumah sakit, auditorium, digital signage, maupun sistem video wall. Penggunaan fiber juga memberikan keunggulan berupa electrical isolation dan ketahanan terhadap RFI/EMI, menjadikannya pilihan yang tepat ketika jarak dan kondisi lingkungan menjadi tantangan utama instalasi.

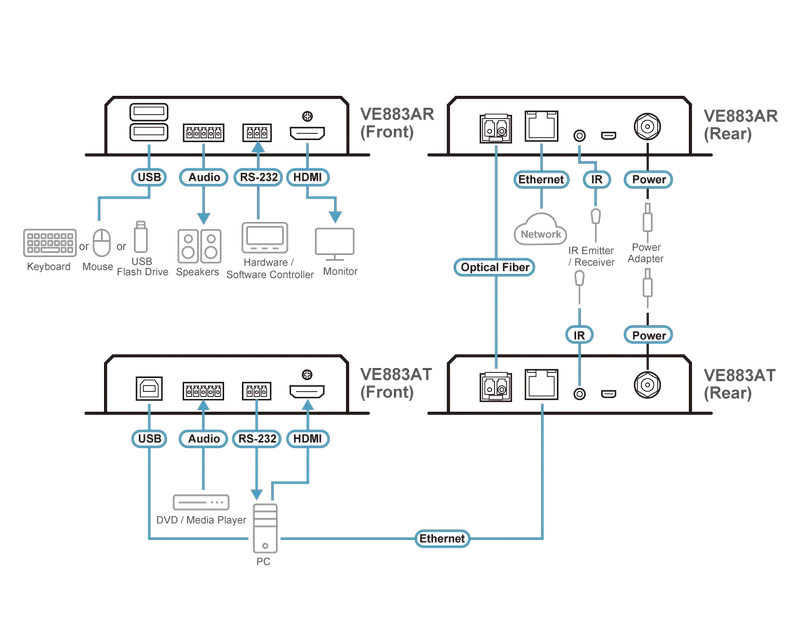

VE883A adalah extender optik HDMI True 4K yang terdiri dari unit pemancar (transmitter) VE883AT dan penerima (receiver) VE883AR. Perangkat ini mampu mentransmisikan sinyal HDMI (hingga resolusi 4096 x 2160 / 3840 x 2160 @ 60 Hz, 4:4:4), audio, USB 2.0, IR, RS-232, dan Gigabit Ethernet tanpa kehilangan kualitas (lossless) melalui satu kabel serat optik dupleks, dengan jangkauan transmisi sejauh 300 m (VE883AK1) atau 10 km (VE883AK2). Selain menghindari penggunaan kabel yang rumit dan memakan tempat, kabel serat optik memberikan isolasi elektrik sehingga kebal terhadap gangguan RFI dan EMI. Berkat teknologi eksklusif FarSmooth dari ATEN, VE883A mencegah masalah lagging dan freezing dengan menyelaraskan laju keluaran (output rate) dengan laju masukan (input rate). Hal ini memastikan tampilan video tetap stabil, mulus, dan identik dengan sumber aslinya, terutama pada aplikasi transmisi jarak jauh yang membutuhkan aliran video tanpa gangguan.
VE883A dilengkapi dengan berbagai antarmuka, termasuk input/output HDMI, input/output audio analog, USB 2.0, IR, RS-232, dan Gigabit Ethernet. Konektivitas dengan periferal USB menjadi lebih luas berkat adanya dua port USB Type-A pada VE883A. Untuk kebutuhan ekstensi point-to-point, modul SFP+ yang dapat dipasang (pluggable) telah disertakan guna memfasilitasi koneksi optik. Selain itu, VE883A kompatibel dengan board Input/Output Optik ATEN VM7584 / VM8584 yang dipasang pada matrix switch modular ATEN, sehingga memperluas cakupan aplikasinya. Perangkat ini sangat cocok untuk instalasi yang mengutamakan transmisi video True 4K jarak jauh serta isolasi elektrik, seperti di ruang kontrol, pabrik, dan rumah sakit.
Catatan: VE883A / VE883AT / VE883AR tidak kompatibel secara backward (tidak dapat digunakan bersama) dengan seri VE883 / VE883T / VE883R.
• Extends HDMI video, audio, IR, RS-232 control, and Ethernet signals over a duplex fiber optic cable across up to 10 km*
• Lossless transmission of up to 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4) signals
• HDMI (3D, Deep Color, True 4K); HDCP 2.2 compliant
• ATEN’s exclusive FarSmooth technology – prevents lagging and freezing by matching the output rates to the input rates and ensures the 4K@60Hz video display to be stable, smooth and identical to the source through 10 Gbps bandwidth
• Supports transparent USB 2.0 signals for expanded connectivity with USB peripherals at a maximum transfer rate of 25MB/s
• Bi-directional IR signal transmission – IR transmission is processed one direction at a time, ranged from 30 kHz to 56 kHz
• Features RS-232 serial port for connecting peripherals such as touch screens, and barcode scanners
• Supports batch upgrades using Firmware Upgrade Utility
• Built-in 8 kV / 15 kV ESD protection
• Plug-and-play
• Hot-pluggable
• Rack-mountable
Note:
• The maximum transmission distance may vary depending on the fiber type, bandwidth, connector splicing, losses, model, chromatic dispersion, environmental factor, and kinks.
• For long distance transmissions, ATEN recommends using SFP+ modules to allow compatibility with single or multi mode fibers. Depending on the chosen package (VE883AK1 or VE883AK2), different SFP+ modules are supplied:
• VE883AK1: 10 Gbps/300m SFP+ Duplex Multi Mode Transceiver
• VE883AK2: 10 Gbps/10 km SFP+ Duplex Single Mode Transceiver
• ATEN recommends using Single Mode fibers that conform to IEC 11801 (OS1, OS1a, OS2), and Multi Mode fibers that conform to IEC 11801 (OM3, OM4) specifications.
• The Device is class 1 laser product. It meets the safety regulations of IEC/EN 60825-1, 21 CFR 1040.10, and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007.
| Function | VE883AR | VE883AT |
| Video Input | ||

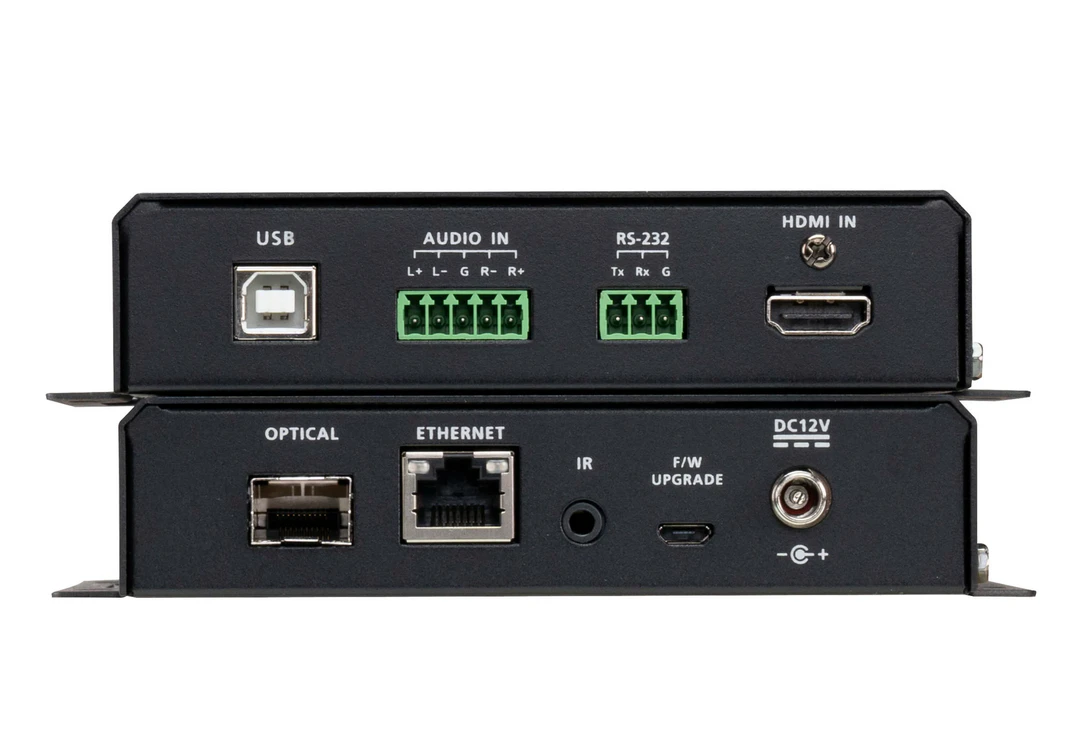

| Interfaces | N/A | 1 x HDMI Type A Female (Black) |
| Impedance | N/A | 100 Ω |
| Max. Distance | N/A | Up to 5 m |
| Video Output | ||

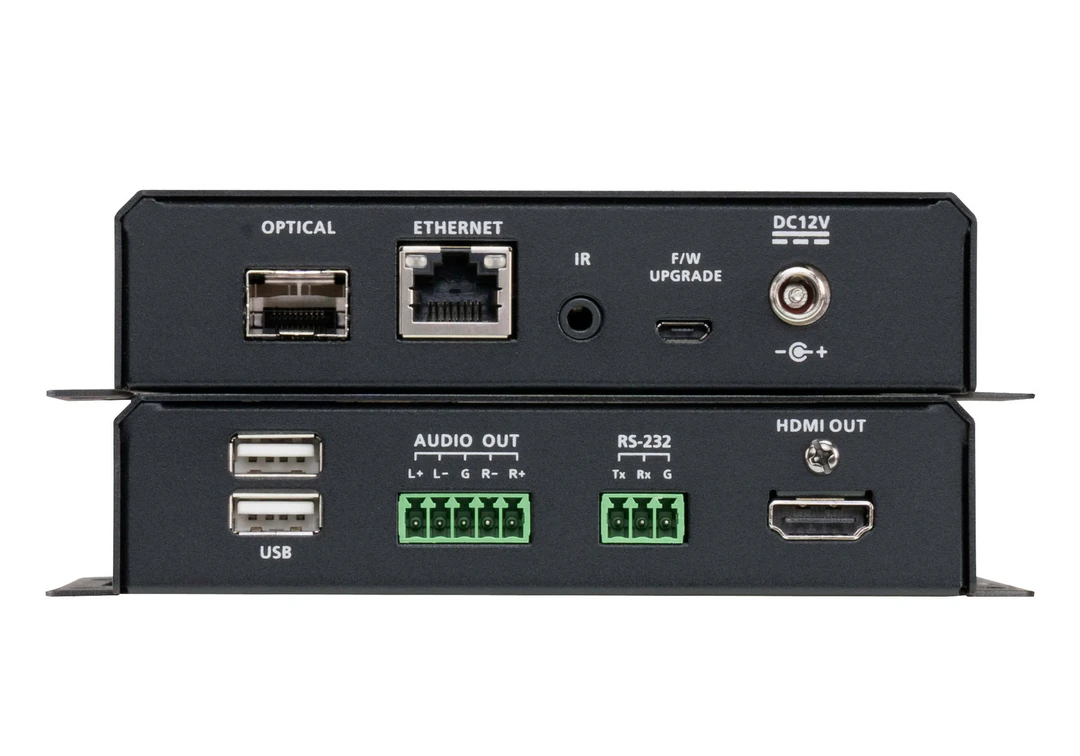

| Interfaces | 1 x HDMI Type A Female (Black) | N/A |
| Impedance | 100 Ω | N/A |
| Max. Distance | Up to 5 m | N/A |
| Video | ||
| Max. Data Rate | 10.2 Gbps (3.4 Gbps Per Lane) | 10.2 Gbps (3.4 Gbps Per Lane) |
| Max. Pixel Clock | 594 MHz | 594 MHz |
| Compliance | HDMI (3D, Deep Color, 4K) HDCP 2.2/2.3 Compatible |
HDMI (3D, Deep Color, 4K) HDCP 2.2/2.3 Compatible |
| Max. Resolution | 4096x2160@60Hz (4:4:4) / 3840x2160@60Hz (4:4:4) | 4096x2160@60Hz (4:4:4) / 3840x2160@60Hz (4:4:4) |
| Max. Distance | 1 x SFP Module (*Note) VE883AK1: 4Kx2K/60Hz 4:4:4 up to 300m (MM, OM3, Black) VE883AK2: 4Kx2K/60Hz 4:4:4 up to 10km (SM, Blue) |
1 x SFP Module (*Note) VE883AK1: 4Kx2K/60Hz 4:4:4 up to 300m (MM, OM3, Black) VE883AK2: 4Kx2K/60Hz 4:4:4 up to 10km (SM, Blue) |
| Audio | ||
| Input | N/A | 1 x Terminal Block, 5 pole (Green) |
| Output | 1 x Terminal Block, 5 pole (Green) | N/A |
| Connectors | ||
| Unit To Unit | 1 x bi-directional SFP (LC) | 1 x bi-directional SFP (LC) |
| Firmware Upgrade | 1 x Micro USB (Type B) Female (Black) | 1 x Micro USB (Type B) Female (Black) |
| Power | 1 x DC Jack with locking | 1 x DC Jack with locking |
| Fiber Optics | ||
| Data Rate | 10.3 Gbps | 10.3 Gbps |
| Wavelength | VE883AK1: 850 nm VE883AK2: 1310 nm |
VE883AK1: 850 nm VE883AK2: 1310 nm |
| Fiber Type | VE883AK1: Multimode(MM), OM3, LC Duplex Type VE883AK2: Singlemode(SM), LC Duplex Type |
VE883AK1: Multimode(MM), OM3, LC Duplex Type VE883AK2: Singlemode(SM), LC Duplex Type |
| Control | ||
| USB Channel | 2 x USB Type A Female (White) | 1 x USB Type B Female (White) |
| RS-232 Channel | 1 x Terminal Block, 3 pole (Green) | 1 x Terminal Block, 3 pole (Green) |
| IR Channel | 1 x Mini Stereo Jack Female (Black); 30K~56 KHz full range transmission |
1 x Mini Stereo Jack Female (Black); 30K~56 KHz full range transmission |
| Ethernet Channel | 1 x GbE (RJ-45 Female) | 1 x GbE (RJ-45 Female) |
| LEDs | ||
| Power | 1 (Green) | 1 (Green) |
| Link | 1 (Orange) | 1 (Orange) |
| Video Output | 1 (Orange) | N/A |
| Power Consumption | DC12V:6.5W:52BTU/h
Note: |
DC12V:5.57W:26BTU/h
Note: |
| Environmental | ||
| Operating Temperature | 0-40°C | 0-40°C |
| Storage Temperature | -20 - 60°C | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing | 0 - 80% RH, Non-Condensing |
| Physical Properties | ||
| Housing | Metal | Metal |
| Weight | 0.66 kg ( 1.45 lb ) | 0.67 kg ( 1.48 lb ) |
| Dimensions (L x W x H) with bracket | 16.94 x 14.69 x 3.00 cm (6.67 x 5.78 x 1.18 in.) |
16.94 x 14.69 x 3.00 cm (6.67 x 5.78 x 1.18 in.) |
| Dimensions (L x W x H) without bracket | 16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.) |
16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.) |
| Note | 1. Operating distance is approximate. A typical maximum distance may vary depending on factors such as fiber type, bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks. 2. It is recommended that you use Single Mode fibers that conforms to IEC 60793- 2-50 B1.1 or ITU-T G.652.B specifications; Use Multi Mode fibers that conform to IEC 11801 (OM3) specifications. 3. The Device is class 1 laser product. It meet the safety regulations of IEC-60825, FDA 21 CFR 1040.10, and FDA 21 CFR 1040.11. |
1. Operating distance is approximate. A typical maximum distance may vary depending on factors such as fiber type, bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks. 2. It is recommended that you use Single Mode fibers that conforms to IEC 60793- 2-50 B1.1 or ITU-T G.652.B specifications; Use Multi Mode fibers that conform to IEC 11801 (OM3) specifications. 3. The Device is class 1 laser product. It meet the safety regulations of IEC-60825, FDA 21 CFR 1040.10, and FDA 21 CFR 1040.11. |
| Input Resolutions | 640x480 @ 60/67/72/75 Hz | 480p 60 Hz (4:3)/(16:9) |
| 720x400 @ 70 Hz | 720p 60 Hz | |
| 800x600 @ 56/60/72/75 Hz | 1080i 60 Hz | |
| 1024x768 @ 60/70/75 Hz | 640x480 60Hz (4:3) | |
| 1280x800 @ 60 Hz | 576p 50 Hz (4:3)/(16:9) | |
| 1280x1024 @ 60/75 Hz | 720p 50 Hz | |
| 1400x1050 @ 60 Hz | 1080i 50 Hz | |
| 1440x900 @ 60 Hz | 1080p 24/25/30/50 Hz | |
| 1600x1200 @ 60 Hz | 3840x2160p 24/25/30/50/60 Hz | |
| 1680x1050 @ 60 Hz | 4096x2160p 24/25/30/50/60 Hz | |
| 1920x1080 @ 60/120/144/240 Hz | 3840x2160p 50 Hz 4:2:0/60 Hz 4:2:0 | |
| 1920x1200 @ 60 Hz / 60 Hz (Reduced Blanking) | 4096x2160p 50 Hz 4:2:0/60 Hz 4:2:0 | |
| 1080p 60 Hz |
1x VE883AT True 4K HDMI Optical Transmitter
1x VE883AR True 4K HDMI Optical Receiver
2x power adapters and power cords
2x 3-pole terminal blocks
2x 5-pole terminal blocks
1x IR receiver
1x IR emitter
1x USB Type-B to USB Type-A cable(1.8 m)
2x HDMI LockPros
2x SFP modules
1x user instructions
