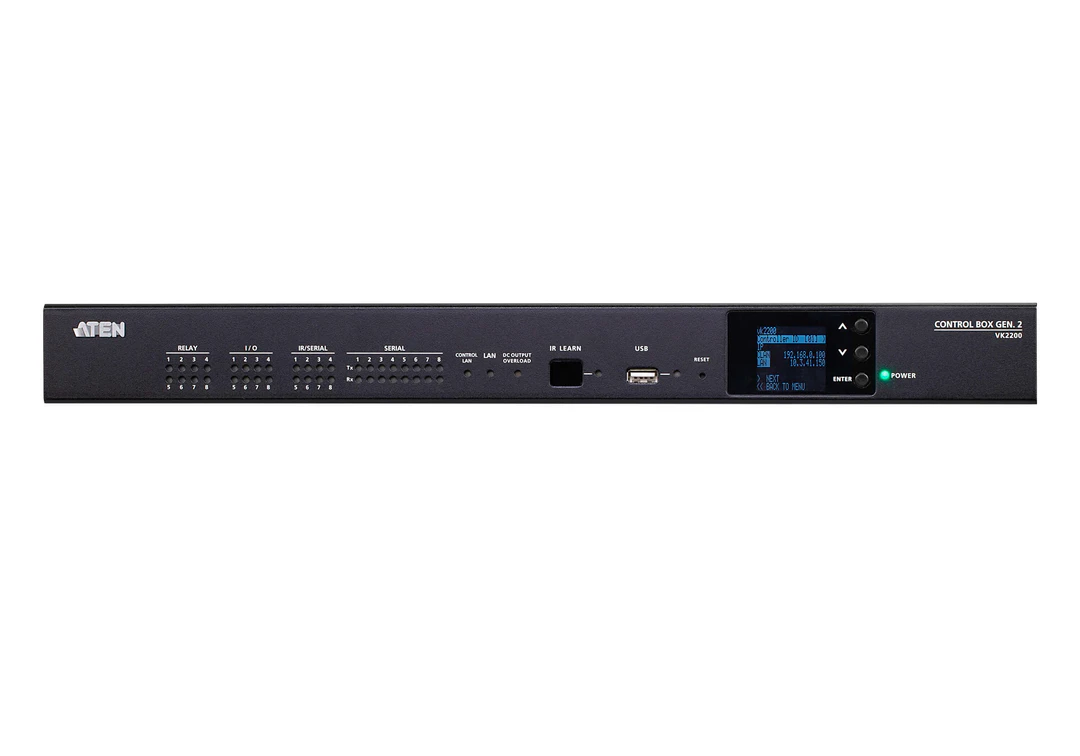

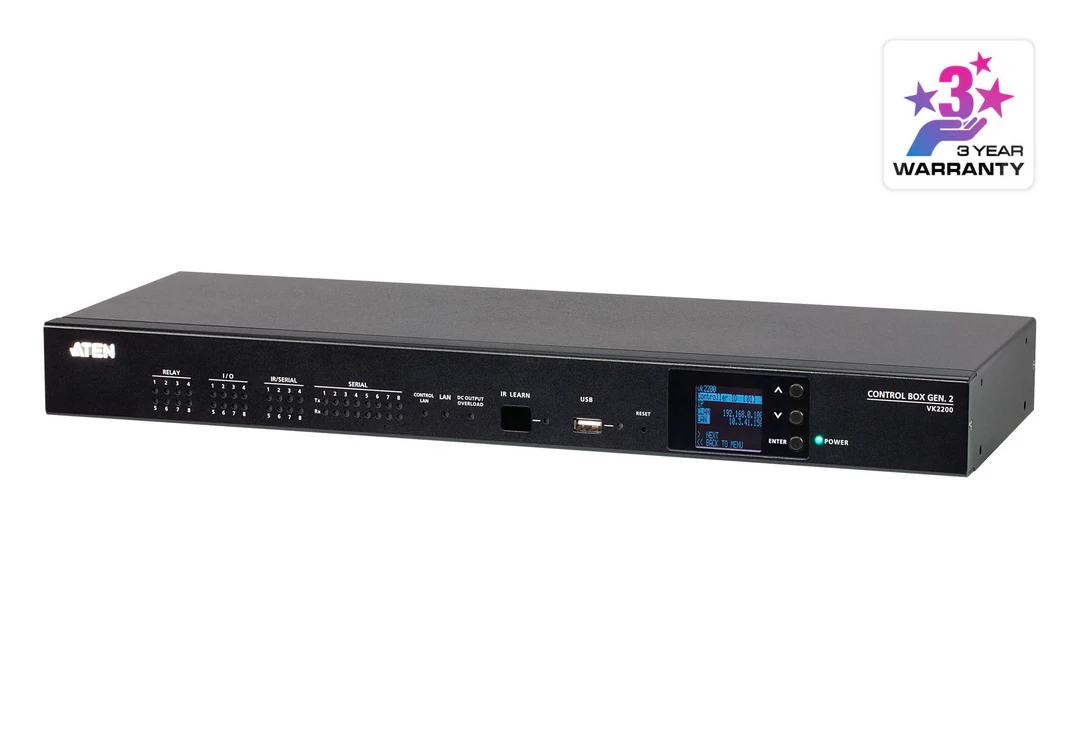

ATEN VK2200 Control System - Control Box Gen. 2 with Dual LAN

Prosesor berkinerja tinggi yang dilengkapi CPU quad-core dan memori 2 GB untuk merancang serta mengendalikan proyek yang kompleks
Dual LAN terisolasi untuk komunikasi yang aman antarperangkat TI
Layar LCD menampilkan opsi konfigurasi dan informasi
Mendukung kontrol dan manajemen terpusat melalui ATEN Unizon™
Mendukung berbagai koneksi antarmuka untuk integrasi perangkat keras-perangkat lunak dan pengendalian melalui perangkat seluler.

PRODUCT INTRO

ATEN VK2200 merupakan Control Box Gen. 2 yang berfungsi sebagai pusat kendali untuk mengintegrasikan dan mengotomatisasi berbagai perangkat dalam sebuah ruangan. Dengan prosesor quad-core dan 2 GB memory, VK2200 dirancang untuk menangani sistem kontrol dengan konfigurasi yang kompleks, termasuk berbagai perangkat AV, sistem konferensi, lighting, AC, sensor, power switch, dan perangkat lainnya.

Berbeda dengan touch panel seperti VK330A yang menjadi interface bagi pengguna, VK2200 berperan sebagai controller utama di belakang sistem. Perangkat ini menjalankan logika kontrol dan menghubungkan berbagai perangkat melalui sejumlah interface seperti RS-232/422/485, IR, relay, digital I/O, Ethernet, serta output DC 12V. Dengan demikian, berbagai perangkat dengan protokol dan jenis koneksi berbeda dapat dikendalikan dari satu sistem.

Salah satu keunggulan VK2200 adalah dual isolated LAN yang memisahkan Control LAN dan LAN. Control LAN dapat digunakan untuk komunikasi dengan perangkat yang dikendalikan secara terisolasi dari jaringan perusahaan, sementara LAN dapat digunakan untuk koneksi ke lingkungan jaringan dan platform seperti ATEN Unizon. Konfigurasi ini memberikan fleksibilitas sekaligus membantu memenuhi kebutuhan keamanan jaringan pada instalasi profesional.

VK2200 mendukung berbagai protokol dan standar integrasi, termasuk TCP, UDP, Telnet, SSH, HTTP, HTTPS, WebSocket, ONVIF, PJLink, Modbus, dan KNX IP. Dukungan tersebut membuat controller ini dapat diintegrasikan bukan hanya dengan perangkat ATEN, tetapi juga dengan berbagai perangkat pihak ketiga dan sistem building management.

Untuk sisi pengoperasian, sistem yang dibangun menggunakan VK2200 dapat dikontrol melalui ATEN Control System App, touch panel, keypad, maupun perangkat mobile dengan interface yang dapat dikustomisasi. Administrator dapat membuat GUI dan skenario kontrol sesuai fungsi ruangan, sehingga pengguna tidak perlu berinteraksi langsung dengan perangkat teknis yang berada di dalam sistem.

VK2200 juga mendukung IR learning, Web Viewer, SNMP, IEEE 802.1X, Telnet CLI, serta centralized management melalui ATEN Unizon. Kombinasi fitur tersebut membuatnya cocok untuk proyek AV berskala profesional yang membutuhkan otomasi, integrasi banyak perangkat, keamanan jaringan, dan pengelolaan sistem secara terpusat.

APLIKASI / USE CASE

1. Conference Room Automation

VK2200 dapat menjadi pusat kontrol seluruh perangkat dalam ruang meeting.

Satu skenario “Start Meeting” misalnya dapat menjalankan beberapa perintah sekaligus:

Menghidupkan display atau projector
Mengaktifkan sistem audio
Memilih sumber presentasi
Mengatur lighting
Mengaktifkan perangkat conference
Menyesuaikan AC

Dengan demikian, pengguna cukup menjalankan satu skenario melalui touch panel atau perangkat mobile.

2. Boardroom dan Executive Meeting Room

Untuk ruang meeting eksekutif dengan perangkat AV yang lebih kompleks, VK2200 dapat menggabungkan berbagai sistem ke dalam satu platform kontrol.

Administrator dapat membuat beberapa mode seperti:

Presentation
Video Conference
Discussion
Screen Sharing
Room Shutdown

Setiap mode dapat menjalankan serangkaian perintah secara otomatis sesuai kebutuhan.

3. Video Conference Room

VK2200 dapat mengintegrasikan display, projector, kamera, audio processor, conference system, matrix switch, dan perangkat pendukung lainnya.

Dengan kontrol terpusat, pengguna tidak perlu mengoperasikan setiap perangkat secara terpisah. Controller dapat menjalankan sequence sesuai skenario meeting yang dipilih.

4. Lecture Hall dan Training Center

Pada ruang kuliah atau training dengan banyak perangkat AV, VK2200 dapat mengatur projector, display, audio system, lighting, kamera, dan sumber presentasi dari satu sistem.

Hal ini membantu presenter menggunakan ruangan tanpa harus memahami konfigurasi teknis masing-masing perangkat.

5. Control Room

VK2200 dapat digunakan sebagai bagian dari sistem kontrol pada control room, command center, dan monitoring center.

Controller dapat mengintegrasikan perangkat AV dengan sistem kontrol ruangan sehingga operator dapat menjalankan berbagai fungsi melalui interface yang telah dikustomisasi.

6. Digital Signage dan Commercial AV

Dalam instalasi digital signage, VK2200 dapat digunakan untuk mengotomatisasi perangkat display dan perangkat pendukung berdasarkan skenario tertentu.

Contohnya, sistem dapat mengaktifkan display, memilih sumber konten, mengatur perangkat terkait, kemudian mematikan sistem pada waktu atau kondisi yang telah ditentukan.

7. Building Automation dan Smart Room

Karena VK2200 mendukung KNX IP serta berbagai interface dan protokol integrasi, perangkat ini dapat menjadi penghubung antara sistem AV dengan fungsi ruangan.

Contohnya:

Lighting
Air conditioning
Motion sensor
Power control
AV equipment
Room status

Hal ini memungkinkan terciptanya smart meeting room yang merespons kondisi atau aktivitas pengguna.

8. Government dan Secure Facility

Dual isolated LAN pada VK2200 membuatnya cocok untuk lingkungan yang membutuhkan pemisahan jaringan antara perangkat kontrol dan jaringan perusahaan.

Aplikasi ini dapat diterapkan pada:

Government facilities
Military facilities
Corporate headquarters
Secure meeting rooms
Healthcare institutions

ATEN secara khusus menyebut lingkungan dengan kebutuhan keamanan dan stabilitas tinggi sebagai salah satu target penggunaan VK2200.

9. Multi-Room AV Management

Pada gedung dengan banyak ruang meeting, VK2200 dapat digunakan sebagai controller pada masing-masing ruangan dan kemudian dikelola secara terpusat melalui ATEN Unizon.

Pendekatan ini memudahkan tim IT/AV untuk memonitor dan memelihara sistem dalam jumlah besar tanpa harus melakukan konfigurasi secara manual pada setiap ruangan.

10. Integrasi Perangkat Pihak Ketiga

VK2200 tidak terbatas pada perangkat ATEN. Dukungan berbagai protokol seperti ONVIF, PJLink, Modbus, KNX IP, TCP/IP, HTTP/HTTPS, Telnet, SSH, dan WebSocket memungkinkan integrasi dengan berbagai perangkat dan sistem pihak ketiga.

VK2200, Control Box generasi kedua dari ATEN, mengusung prosesor dengan performa tertinggi dalam serinya. Dilengkapi dengan CPU quad-core dan memori 2 GB, VK2200 memberikan respons serta pembaruan status secara real-time, serta mampu memproses peristiwa kompleks dengan beban kerja tinggi menggunakan desain GUI yang dapat disesuaikan, sekaligus mendukung kontrol akses multi-pengguna untuk perangkat yang terhubung. VK2200 memiliki dua port LAN yang terisolasi: Control LAN dan LAN. Control LAN memungkinkan perangkat yang dikelola terlindungi secara aman dalam jaringan terpisah—independen dari jaringan perusahaan—guna memenuhi kebutuhan akan keamanan dan stabilitas tinggi. Di sisi lain, port LAN dapat dihubungkan ke ATEN Unizon, sebuah platform terpusat yang menyederhanakan manajemen AV/IT harian, sehingga memberikan kemudahan bagi pengguna untuk memantau, melakukan pemecahan masalah, dan memelihara berbagai sistem secara bersamaan.

Control Box VK2200 dapat digunakan untuk mengelola pengaturan ruangan apa pun dengan mudah dan dapat diterapkan pada instalasi yang sudah ada melalui integrasi mulus dengan produk ATEN ProAV, serta hampir semua perangkat keras atau lunak yang ada di dalam ruangan, termasuk peralatan AV, pencahayaan, sistem konferensi, AC, sensor gerak, sakelar daya, dan banyak lagi. VK2200 adalah solusi sempurna untuk mengelola penerapan perangkat dalam jumlah besar, khususnya di lingkungan dengan standar keamanan ketat dan kebutuhan performa tinggi, seperti instansi pemerintah, fasilitas militer, organisasi perusahaan, dan institusi layanan kesehatan.

VK2200 merupakan bagian dari Seri Sistem Kontrol ATEN—sebuah sistem manajemen standar berbasis Ethernet yang terdiri dari perangkat keras, perangkat lunak konfigurator, antarmuka kontrol, dan layanan terkait—untuk mengendalikan berbagai perangkat keras dan lunak di dalam ruangan (seperti ruang rapat dan ruang kuliah) serta menyediakan manajemen terpusat secara langsung dan mudah melalui GUI yang dapat disesuaikan oleh pengguna, baik dari perangkat seluler, Keypad ATEN, maupun Touch Panel.

VK2200 Control Box with Dual LAN
• High performance processor embedded with quad-core CPU and 2 GB memory for designing and controlling complex projects
• Dual, isolated LAN for secured communication among IT devices
• Supports various interface connections for hardware-software integration and mobile device control
• DC outputs for power supply connections
• USB port for easy project upload
• LCD display shows the option for configuration and information display
• IR learning function for adding IR device drivers
• Web Viewer – integrated with 3rd-party systems or any web-based console for easier room equipment management
• Supports IEEE 802.1x authentication protocol for enhanced network security
• Supports SNMP and enables IT management software to retrieve information from ATEN controllers
• Supports native KNX IP for building management systems
• TCP, UDP, Telnet, SSH, HTTP, HTTPS, WebSocket, ONVIF, and PJLink compliant
• Supports Pronto formatted IR codes – IR command codes can be entered in Hex format
• Supports Modbus protocol – enables integration with Modbus devices, including TCP, RTU and its checksum data
• Supports Telnet CLI (command-line interface) mode for third-party system integration
• Supports centralized control and management by ATEN Unizon™.
• Supports project file backup
• Web GUI for easy system configuration
• Supports SSH communication for data monitoring
• LED indication of connection and hardware status
• 2 free licenses for mobile control*

Memory
SDRAM	2GB
Flash	8GB

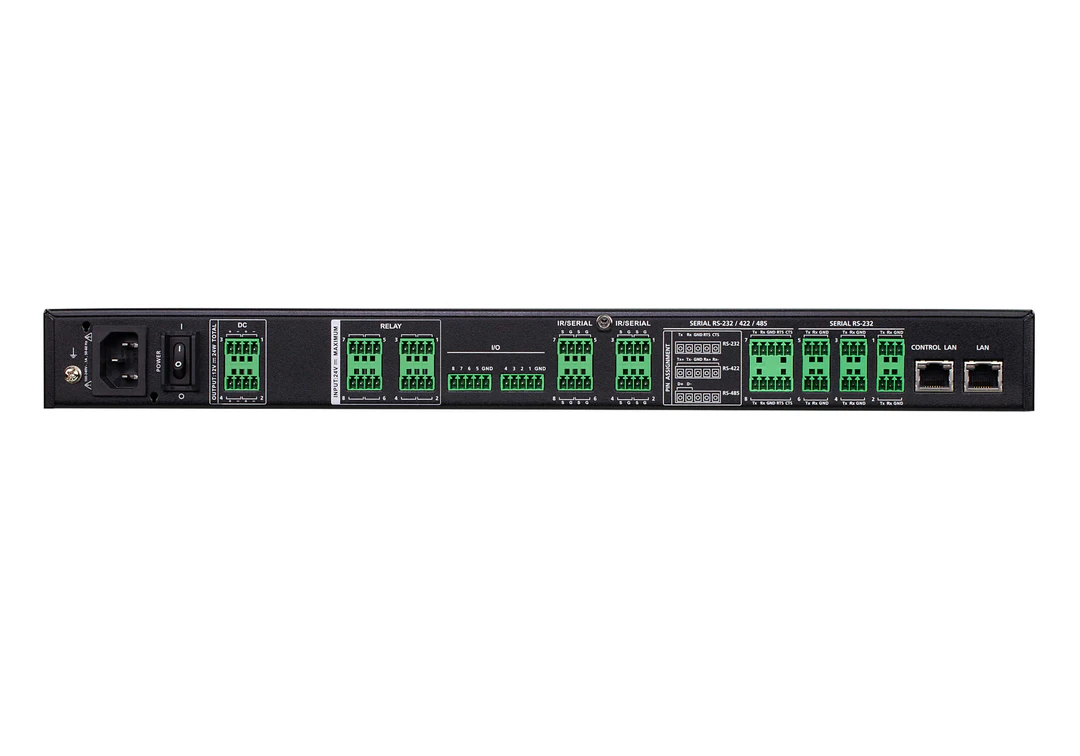

Interfaces
Serial	• 2 x Programmable Bi-directional RS-232/422/485 Port (2 x 5-Pole Terminal Block Connector, configurable via pin assignments); – Baud Rate: 300 to 115200 (default: 9600); – Data Bit: 8 (default) or 7; – Stop Bit: 1 (default) or 2; – Parity: None (default), Even or Odd; – Flow Control: None (default) or RTS/CTS • 6 x Bi-directional RS-232 Port (6 x 3-Pole Terminal Block Connector); – Baud Rate: 300 to 115200 (default: 9600); – Data Bit: 8 (default) or 7; – Stop Bit: 1 (default) or 2; – Parity: None (default), Even or Odd
IR/Serial	• 8 x Programmable IR / Uni-directional RS-232 Port (4 x 4-Pole Terminal Block Connector); IR: TTL level (0 to 5 V) – Carrier Frequency: 10KHz~455KHz; Serial: Uni-directional RS-232 (0 to 5 V) – Baud Rate: 300 to 115200 (default: 9600); – Data Bit: 8 (default) or 7; – Stop Bit: 1 (default) or 2; – Parity: None (default), Even or Odd
Relay	• 8 x Relay Channel (4 x 4-Pole Terminal Block Connector); • Normally open, isolated Relays; • Contact Rating: Max 24 VDC, 2A
I/O	• 8 x Programmable Digital Input / Output Channel (2 x 5-Pole Terminal Block Connector); Digital Output: 300 mA sink from 24 VDC Digital Input: – VDC Mode Input Voltage Range: 0 to 24 VDC; Programmable Range: 1 to 24 VDC; – Dry Contact Mode Pull-up 2k ohms to + 12 VDC
Ethernet	• 2 x RJ-45 Female, 10/100/1000Base-T • Supported Protocol: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH Control LAN: • Support DHCP Server • DHCP mode - The following default IP settings will be used if no IP is assigned within 30 seconds: IP: 192.168.0.60 Subnet Mask: 255.255.255.0 LAN: • DHCP mode - The following default IP settings will be used if no IP is assigned within 30 seconds: IP: 192.168.1.60 Subnet Mask: 255.255.255.0
VDC	• 4 x 12 VDC Output Port (2 x 4-Pole Terminal Block Connector); • Power Supply: 12 VDC, 2A Max (shared by 4 ports)
USB	1 x USB Type A
Switches
Power	1 x On/Off Switch
IR Learning	1 x IR Receiver LED
Panel Spec
Size	1.6"
Resolution	128x64
Pushbuttons
Select	3 x Pushbuttons (Up, Down, Enter)
Reset Button	1 x Semi-recessed Pushbutton
Power Consumption	AC110V:5.7W:139BTU/h AC220V:6.8W:144BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Power
Maximum Input Power Rating	100-240 V AC, 50-60 Hz, 1A
Environmental
Operating Temperature	0 – 50°C
Storage Temperature	–20 – 60°C
Humidity	0 - 80% RH, Non-Condensing
Physical Properties
Housing	Metal
Weight	2.62 kg ( 5.77 lb )
Dimensions (L x W x H)	43.24 x 16.32 x 4.40 cm (17.02 x 6.43 x 1.73 in.)
License
Basic (free)	2 free licenses
Max. No. Allowed	32 licenses
Note	The ATEN Control Box comes with two free licenses which are stored in the device itself. Each time a mobile device connects to an ATEN Control Box for remote control, one license on the Control Box will be occupied. To purchase and add additional licenses to your ATEN Control Box, contact your local sales representative for more information.
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
