ATEN KH1532A 32-Port Multi-Interface (DisplayPort, HDMI, DVI, VGA) Cat 5 KVM Switch
- Satu konsol KVM mengontrol hingga 32 komputer yang terhubung langsung
- Dengan menghubungkan hingga 31 switch KH1532A tambahan secara *daisy-chain*, sebanyak 1024 komputer dapat dikontrol dari konsol KVM utama
- Kualitas video superior – Mendukung resolusi video hingga 1920 x 1200 @60Hz untuk jarak hingga 30 meter*, 1600 x 1200 @60Hz untuk jarak hingga 40 meter, dan 1280 x 1024 @75Hz untuk jarak hingga 50 meter
- Tiga metode pemilihan port: Manual (melalui tombol tekan pada panel depan), Hotkey, dan OSD (*On Screen Display*) multibahasa
- Dukungan multi-platform – Windows, Linux, Mac, dan Sun
- Beragam akun pengguna – mendukung hingga 10 akun pengguna dan 1 akun administrator
- Keamanan kata sandi dua tingkat – mendukung satu profil administrator dan sepuluh profil pengguna. Perlindungan kata sandi mencegah akses tidak sah ke instalasi tersebut
PRODUCT INTRO
ATEN KH1532A adalah 32-Port Multi-Interface Cat 5 KVM Switch yang dirancang untuk memberikan akses terpusat ke sejumlah besar komputer atau server dari satu console keyboard, monitor, dan mouse. Dalam satu unit, KH1532A dapat mengontrol hingga 32 komputer, sehingga administrator tidak perlu menyediakan perangkat console terpisah untuk setiap server.

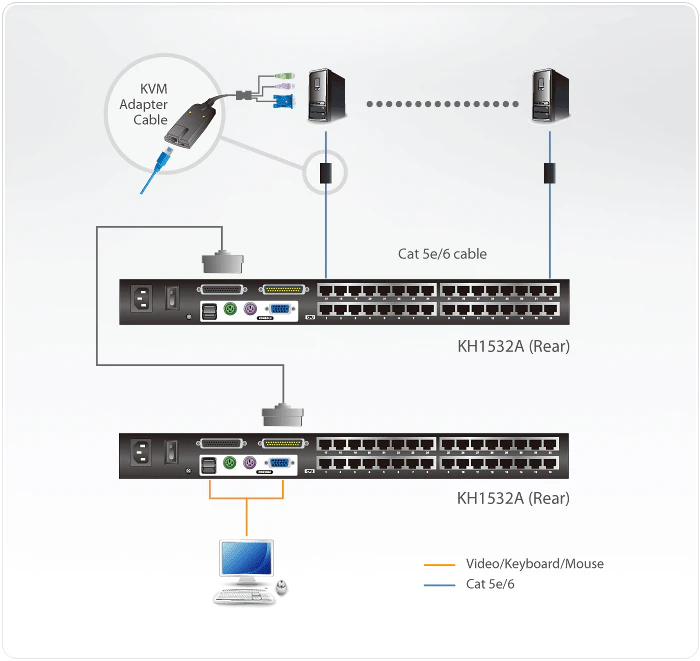

Alih-alih menggunakan kabel KVM khusus yang besar dan kompleks untuk setiap komputer, KH1532A menggunakan kabel Cat 5e/6 melalui konektor RJ-45 untuk menghubungkan switch dengan KVM adapter pada sisi komputer. Pendekatan ini membantu membuat instalasi lebih rapi dan mengurangi kepadatan kabel, terutama pada server room dengan jumlah perangkat yang banyak.
Keunggulan lain KH1532A adalah dukungannya terhadap berbagai jenis interface komputer. Dengan KVM adapter ATEN yang sesuai, satu sistem dapat mengakomodasi perangkat dengan USB atau PS/2 serta output video VGA, DVI, HDMI, DisplayPort, termasuk perangkat Sun dan serial. Hal ini memberikan fleksibilitas ketika server atau workstation dalam satu instalasi menggunakan konfigurasi hardware yang berbeda.
Untuk pengelolaan server, administrator dapat memilih port melalui front-panel pushbutton, hotkey, atau On-Screen Display (OSD). Fitur Auto Scan juga memungkinkan port-port yang dipilih dipantau secara otomatis berdasarkan interval tertentu. Selain itu, Adapter ID menyimpan informasi konfigurasi pada KVM adapter, sehingga ketika server dipindahkan ke port lain, administrator tidak perlu melakukan konfigurasi ulang seluruh informasi adapter.
KH1532A juga mendukung daisy-chain hingga 31 KVM switch tambahan, sehingga satu console dapat diperluas untuk mengakses hingga 1.024 komputer. Kapasitas ini menjadikan KH1532A lebih sesuai untuk instalasi server skala besar dibandingkan KVM desktop dengan jumlah port terbatas.
Untuk kualitas tampilan, KH1532A mendukung hingga 1920 × 1200 @ 60Hz dengan KVM adapter yang sesuai, dengan jarak hingga 30 meter pada konfigurasi tersebut. Resolusi yang lebih rendah dapat digunakan untuk jarak yang lebih jauh sesuai spesifikasi ATEN.
Dengan desain 1U rackmount, penggunaan kabel Cat 5e/6 yang lebih ringkas, dukungan berbagai interface komputer, serta kemampuan ekspansi hingga 1.024 komputer, ATEN KH1532A merupakan solusi yang ditujukan untuk administrator yang membutuhkan centralized access terhadap banyak server tanpa memperbanyak console fisik.
APLIKASI / USE CASE
1. Server Room
KH1532A dapat digunakan sebagai pusat akses lokal untuk server-server yang ditempatkan di dalam satu server room.
Administrator dapat mengakses hingga 32 server secara langsung dari satu console, sehingga jumlah monitor, keyboard, dan mouse yang harus ditempatkan di ruang server dapat dikurangi.
2. Data Center
Untuk data center dengan jumlah server yang terus bertambah, KH1532A dapat membantu mengonsolidasikan akses lokal ke berbagai komputer.
Jika kapasitas 32 port belum mencukupi, beberapa unit dapat dihubungkan melalui daisy-chain hingga kapasitas 1.024 komputer.
3. Multi-Server Administration
KH1532A cocok untuk administrator IT yang perlu berpindah-pindah antara banyak server untuk melakukan konfigurasi atau troubleshooting.
Contohnya:
BIOS configuration
Operating system maintenance
Hardware troubleshooting
Server installation
System recovery
Local administration
Semua pekerjaan tersebut dapat dilakukan dari satu console KVM.
4. NOC dan Network Operations
Dalam Network Operations Center, satu operator dapat membutuhkan akses ke berbagai komputer yang menjalankan sistem monitoring dan management.
KH1532A dapat digunakan untuk mengakses komputer-komputer tersebut dari satu workstation tanpa harus menyediakan satu set monitor dan keyboard untuk setiap perangkat.
5. Control Room
Pada control room yang memiliki banyak workstation dengan fungsi berbeda, KH1532A dapat membantu memusatkan akses komputer.
Misalnya satu komputer digunakan untuk monitoring jaringan, komputer lain untuk aplikasi keamanan, dan komputer lainnya untuk sistem operasional. Operator dapat berpindah antar sistem melalui satu console.
6. IT Testing dan Development Lab
Laboratorium IT sering memiliki banyak komputer dengan konfigurasi hardware atau sistem operasi berbeda.
KH1532A memungkinkan teknisi mengakses berbagai komputer tersebut dari satu console, sementara penggunaan Cat 5e/6 membuat pengaturan koneksi antar-rack atau antar-perangkat menjadi lebih sederhana.
7. Server dengan Berbagai Interface
Salah satu use case penting KH1532A adalah lingkungan yang memiliki server generasi berbeda.
Karena KVM adapter tersedia untuk berbagai kombinasi interface, sistem dapat mengakomodasi komputer dengan:
USB
PS/2
VGA
DVI
HDMI
DisplayPort
Serial
Sun interface
Dengan demikian, administrator tidak harus mengganti seluruh infrastruktur KVM hanya karena terdapat server dengan interface yang berbeda.
8. Centralized Management untuk Banyak Rack
KH1532A dapat digunakan untuk mengonsolidasikan akses ke server yang berada di beberapa rack dalam satu ruang data center.
Kabel Cat 5e/6 antara switch dan adapter membantu mengurangi jumlah kabel yang biasanya diperlukan oleh instalasi KVM konvensional.
9. Server Monitoring dengan Auto Scan
Fitur Auto Scan memungkinkan administrator melakukan pemantauan terhadap komputer yang dipilih secara otomatis.
Fungsi ini dapat berguna ketika operator ingin memeriksa kondisi beberapa server secara bergantian tanpa harus memilih setiap port secara manual. Interval scan dapat dikonfigurasi sesuai kebutuhan.
10. Large-Scale KVM Infrastructure
Untuk organisasi dengan jumlah komputer yang sangat besar, KH1532A dapat menjadi bagian dari sistem KVM bertingkat.
Satu unit mengontrol hingga 32 komputer secara langsung, sedangkan konfigurasi daisy-chain memungkinkan sistem berkembang hingga 1.024 komputer dari satu console.
Switch KVM KH1532A adalah unit kendali yang memungkinkan administrator TI untuk mengakses dan mengontrol berbagai komputer dari satu konsol KVM PS/2 atau USB (keyboard, monitor, dan mouse). Operator dapat mengontrol hingga 32 komputer (untuk model KH1532A). Dengan menghubungkan hingga 31 switch tambahan secara *daisy-chain*, sebanyak 1024 komputer dapat dikontrol dari satu konsol KVM pusat.
Switch ini dirancang dengan fitur-fitur unik dan tangguh yang memungkinkan administrator mengelola seluruh perangkat ruang server dan pusat data mereka dengan mudah dan praktis.
Sebagai contoh, fitur Adapter ID yang canggih menyimpan informasi konfigurasi Kabel Adapter—seperti ID, nama port, OS, bahasa keyboard, dan lainnya. Fitur ini memungkinkan administrator memindahkan server ke port yang berbeda tanpa perlu mengonfigurasi ulang adapter tersebut. Keunggulan lain dari switch ini adalah kualitas video Full HD—yang memungkinkan jarak jangkauan ke server hingga 30 meter pada resolusi 1920 x 1200*.
Selain itu, switch ini kompatibel dengan kabel adapter KVM ATEN. Hal ini memungkinkan kombinasi antarmuka yang fleksibel (PS/2, USB dengan antarmuka video VGA, DVI, HDMI, dan DisplayPort, serta Sun dan serial) untuk mengontrol berbagai jenis komputer.
Instalasi KH1532A menghadirkan salah satu solusi terbaik dan paling ekonomis yang ditawarkan ATEN untuk pasar UKM (SMB). Tidak ada cara yang lebih baik untuk menghemat waktu, ruang, dan biaya di pusat data selain menggunakan switch KVM KH1532A.
*Untuk resolusi video 1920 x 1200 @ 60Hz, diperlukan adapter KVM seri KA71XX atau KA75XX.
• One KVM console controls up to 32 directly connected computers
• Space-Saving RJ-45 connectors and Cat 5e/6 cabling
• By daisy chaining up to 31 additional KH1532A switches, as many as 1024 computers can be controlled from the original KVM console
• Console conversion – any KVM console can control any type of computer; mixed combinations (PS/2 & USB) are supported on both the KVM console and computer sides
• Superior video quality – supports video resolutions up to 1920 x 1200 @ 60 Hz up to 30 meters*, 1600 x 1200 @ 60 Hz up to 40 meters, and 1280 x 1024 @ 75 Hz up to 50 meters
• Configure port access rights for users on a port-by-port basis
• Three port selection methods: Manual (via front panel pushbuttons), Hotkey, and multi-language OSD (On Screen Display)
• Multiplatform support – Windows, Linux, Mac and Sun
• Compatible with ATEN KVM adapter cables – allows flexible interface combinations (PS/2, USB with VGA, DVI, HDMI and DisplayPort video interface, Sun and serial) to control all computer types
• Multiple user accounts – supports up to 10 user and 1 administrator accounts
• Two-Level password security – supports one administrator and ten user profiles. Password protection prevents unauthorized access to the installation
• Auto Scan mode enables continuous monitoring of user-selected computers
• Broadcast Mode sends commands from the console to all computers – allowing you to perform operations (such as software installations, upgrades, shutdowns, etc.), on all computers simultaneously
• Adapter ID feature
• Firmware Upgradeable
| Computer Connections | |
| Direct | 32 |
| Maximum | 1024 (via Daisy-chain) |
| Port Selection | OSD, Hotkey, Pushbutton |
| Connectors | |
| Console Ports | 2 x USB Type A Female 1 x 6-pin Mini-DIN Female (Purple) 1 x 6-pin Mini-DIN Female (Green) 1 x HDB-15 Female (Blue) |
| KVM Ports | 32 x RJ-45 Female |
| Daisy Chain Ports | 1 x DB-25 Female (Black) 1 x DB-25 Male (Black) |
| Firmware Upgrade | 1 x RJ-11 Female |
| Power | 1 x IEC 60320/C14 |
| Switches | |
| Port Selection | 32 x Pushbutton |
| Reset | 1 x Semi-recessed Pushbutton |
| Firmware Upgrade | 1 x Slide |
| Power | 1 x Rocker |
| LEDs | |
| Online | 32 (Green) |
| Selected | 32 (Orange) |
| Power | 1 (Blue) |
| Station ID | 1 x 2 Digit 7-segment (Orange) |
| Emulation | |
| Keyboard / Mouse | PS/2; USB |
| Scan Interval | 1–255 seconds |
| Video | 1920 x 1200 @ 60 Hz (30 m); 1600 x 1200 @ 60 Hz (40 m); 1280 x 1024 @ 75 Hz (50 m) |
| Maximum Input Power Rating | 100–240V AC; 50/60 Hz; 1A |
| Power Consumption | AC110V:4.6W:30BTU/h AC220V:4.8W:31BTU/h Note: |
| Environmental | |
| Operating Temperature | 0 - 40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0–80% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 2.81 kg ( 6.19 lb ) |
| Dimensions (L x W x H) | 43.72 x 16.37 x 4.40 cm (17.21 x 6.44 x 1.73 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
1x KH1532A Cat 5 High-Density KVM Switch
1x Firmware Upgrade Cable (1.8 m)
1x Power Cord
1x Rack Mount Kit
1x Foot Pad Set (4 pcs.)
1x User Instructions
